Balance de Masa en Granja de Tanques

Utiliza un software para la configuración y simulación de los volúmenes y caudales, tanto iniciales como instantáneos para el etanol. - [Tiempo de Implementación: 60 minutos]
Innovation Center Home Page
Sustainable Biofuel Refinery Complex - Aerial view of a modern, sustainable biofuel refinery complex surrounded by lush greenery and renewable energy sources
AHIC Color Logo
  • Visión general
  • Guía de Implementación
Innovation Center Home Page

El manejo adecuado de la cadena Logistica en una empresa de cualquier tipo de industria, como CPG, Química, Petróleo y Gas, Farmaceutica entre otras, se ha vuelto un eslabón clave en la cadena, dado que después de la pandemia del COVID-19, las industrias se han visto con una debilidad en garantizar la cantidad necesaria de las materias primas para su producción, por ello las compañías están interesadas en conocer la cantidad de su materias primas en el momento adecuado, brindar esta información a la persona adecuada, para tomar decisiones adecuadas.



La aplicación que se presenta, tiene 8 tanques de diferentes volúmenes, 1 m3, 2 m3, 5 m3, 10 m3, 20 m3, 50 m3, 100 m3 y 200 m3 respectivamente con el fin de poder obtener un balance de materia instantáneo de la cantidad de Kg que se tiene en están granja de tanques en tiempo real.





¿Para qué sirve esto?

La aplicación de configuración de un balance de masa para una granja de tanques, que usa Etanol como fluidos de procesos, usa Studio5000, las librerías de PlantPAx, las tendencias en tiempo real, el FTLogix Echo, para la configuración y simulación, en los volúmenes y flujos, tanto iniciales como instantáneos para el etanol, así el usuario podrá modificar las variables que se mencionan abajo, con el fin de explorar más a detalle su configuración:

  • Variación de flujo másico inicial
  • Variación de flujo másico en tiempo real

La aplicación, utiliza una simulación de la operación de balance de materia de un granja de tanques de 8 tanques descritos arriba, lo cual es muy comunes en la industria química, y se evalúan los efectos en las condiciones operativas señaladas arriba, lo cual le permite verificar el uso de configuración en diferentes escenarios operativos de procesos.




Descargas

Tenga en cuenta: deberá aceptar los Términos y Condiciones para cada descarga.

Archivo descargable ›
Términos y condiciones Aceptación. ROCKWELL AUTOMATION PROPORCIONARÁ ACCESO A LOS PRODUCTOS DE ROCKWELL (BUENAS PRÁCTICAS, APLICACIONES Y CONOCIMIENTOS) CON LA CONDICIÓN DE QUE USTED ACEPTE Y CUMPLA LOS SIGUIENTES TÉRMINOS Y CONDICIONES. USTED ACEPTA ESTAR OBLIGADO POR LOS TÉRMINOS DE ESTE ACUERDO DESCARGANDO, INSTALANDO, COPIANDO O UTILIZANDO PRODUCTOS. SI ACEPTA ESTOS TÉRMINOS EN NOMBRE DE OTRA PERSONA, EMPRESA U OTRA ENTIDAD LEGAL, USTED REPRESENTA Y GARANTIZA QUE TIENE AUTORIDAD COMPLETA PARA OBLIGAR A ESA PERSONA, EMPRESA O ENTIDAD LEGAL A ESTOS TÉRMINOS. SI NO ACEPTA ESTOS TÉRMINOS, NO DESCARGUE, INSTALE, COPIE, ACCEDA NI UTILICE EL SOFTWARE Y/O LOS PRODUCTOS Y SERVICIOS EN LA NUBE. 1. Rockwell Automation conserva la propiedad intelectual de todos los Productos y la documentación relacionada. No se otorgan derechos ni licencias distintos de los establecidos en este Acuerdo. La Empresa otorga a Rockwell Automation una licencia no exclusiva, mundial, libre de regalías, perpetua y no revocable para utilizar cualquier comentario que la Empresa proporcione con respecto a los Productos, incluso si la Empresa ha designado los comentarios como confidenciales. Rockwell Automation tendrá derecho a utilizar los comentarios sin restricción ni compensación para la Empresa. 2. La empresa no puede subarrendar, ceder, otorgar licencias, sublicenciar o transferir de otro modo ninguno de los Productos sin el consentimiento previo por escrito de Rockwell Automation. La empresa no puede asignar ni transferir de ninguna manera los derechos de acceso a los Productos sin el consentimiento previo por escrito de Rockwell Automation. Se prohíbe cualquier ensamblaje inverso, ingeniería inversa, des compilación y creación de trabajos derivados basados en los Productos por parte de la Empresa. 3. La Empresa reconoce que los Productos proporcionados en virtud de este Acuerdo son Información confidencial de Rockwell Automation y están protegidos por derechos de autor, patentes, marcas registradas y/o secretos comerciales vigentes o pendientes de Rockwell Automation, y la Empresa acepta mantener la confidencialidad al no divulgar los Productos o la documentación a terceros sin el consentimiento previo por escrito de Rockwell Automation y para proteger la confidencialidad de los Productos como lo haría con la información confidencial de ella misma. La Empresa acepta que su obligación de confidencialidad en virtud de este párrafo sobrevivirá a la expiración o terminación de este Acuerdo. 4. La Empresa acepta que los Productos provistos bajo este Acuerdo son modelos y ejemplos y su aplicación y resultados pueden variar dependiendo de las condiciones de cada cliente y proyecto. Rockwell Automation no garantiza los mismos resultados en cada caso. Este Acuerdo no se interpretará de ninguna manera como un compromiso por parte de Rockwell Automation en ningún momento para fabricar y/u ofrecer Productos para la venta. No existe un acuerdo a nivel de servicio explícito o implícito asociado con el uso de los Productos. Rockwell Automation no garantiza que las funciones contenidas en los Productos cumplan con los requisitos de la Empresa. La Empresa acepta usar todos los Productos solo de acuerdo con las instrucciones y solo para los usos previstos identificados en la documentación. 5. EXCLUSIÓN DE GARANTÍAS Y LIMITACIÓN DE RESPONSABILIDAD. LOS PRODUCTOS SE PROPORCIONAN "TAL CUAL". ROCKWELL AUTOMATION RENUNCIA A TODAS LAS GARANTÍAS, EXPLÍCITAS, IMPLÍCITAS O LEGALES, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. ROCKWELL AUTOMATION NIEGA EXPLÍCITAMENTE TODAS LAS GARANTÍAS DE NO INFRACCIÓN Y NO GARANTIZA EXPRESAMENTE QUE LOS PRODUCTOS, EN SU TOTALIDAD O EN PARTE, ESTARÁN LIBRES DE ERRORES O VULNERABILIDADES DE SEGURIDAD. EN NINGÚN CASO, ROCKWELL AUTOMATION SERÁ RESPONSABLE DE (i) LA PÉRDIDA DE BENEFICIOS, LA PÉRDIDA DE AHORROS, EL TIEMPO DE INACTIVIDAD, LOS DAÑOS ESPECIALES, INDIRECTOS O CONSECUENTES DE CUALQUIER TIPO, O (ii) CUALQUIER LESIÓN PERSONAL, DAÑO A LA PROPIEDAD O DAÑO AL MEDIO AMBIENTE QUE SURJA DE O EN RELACIÓN CON ESTE ACUERDO, YA SEA EN UNA ACCIÓN CONTRACTUAL, DE RESPONSABILIDAD ESTRICTA O DE AGRAVIO, INCLUYENDO NEGLIGENCIA. 6. LA EMPRESA ACUERDA INDEMNIZAR Y EXIMIR A ROCKWELL AUTOMATION DE TODOS LOS COSTOS, PREMIOS, DAÑOS, GASTOS Y HONORARIOS (INCLUIDOS LOS HONORARIOS DE LOS ABOGADOS) RESULTANTES O RELACIONADOS CON CUALQUIER RECLAMACIÓN DE TERCEROS (INCLUYENDO EMPLEADOS Y AGENTES DE LA EMPRESA) CONTRA ROCKWELL AUTOMATION, SUS DISTRIBUIDORES, AGENTES, FUNCIONARIOS, DIRECTORES O EMPLEADOS POR LESIONES PERSONALES (INCLUYENDO LA MUERTE), DAÑOS A LA PROPIEDAD O DAÑOS AMBIENTALES RELACIONADOS O RESULTANTES DEL USO DE LOS PRODUCTOS. 7. En caso de que se exporte un Producto, la Empresa acepta cumplir con todas las Leyes y Reglamentos de Control de Exportaciones de los Estados Unidos aplicables, y las leyes de control de exportaciones aplicables de otros países. Este Acuerdo se regirá por las leyes del estado de Wisconsin. Este Acuerdo es el Acuerdo completo y exclusivo entre Rockwell Automation y la Empresa, y reemplaza todos los acuerdos anteriores, ya sean escritos u orales, relacionados con estos Productos.

¿Necesita ayuda?

Si necesita ayuda con alguna aplicación o tiene comentarios acerca del Innovation Center, por favor contáctenos.



Características Generales

  • La configuración de un balance de masa de una granja de tanques ofrece las siguientes características:
    • Referencia de flujo masico ajustable, en el fluido de servicio.
    • Referencia del volumen total de los tanques.
    • Referencia del volumen inicial de los totales de los tanques.



Ventajas:

  • Muestra la integración de herramientas de las librerías de proceso PlantPAx en la configuración de equipos de proceso.
  • Muestra el uso de Studio 5000 en el modelamiento dinámico de Procesos.
  • Permite relacionar el Studio 5000 con herramientas de simulación como el FTLogix Echo.
  • Agiliza el tiempo de configuración de los balances de masa de un granja de tanques.
  • Exhibe escalabilidad y repetibilidad para adaptarse a diversos entornos industriales.
  • Permitir modificaciones ágiles y precisas según las necesidades cambiantes.
  • Optimizar el rendimiento en términos de eficiencia y productividad.


¿Esto me resulta útil?

Beneficios - El usuario de la configuración podrá encontrar una configuración ya elaborada de un balance de masa de una granja de tanques, con la capacidad de modelamiento dinámico de su operación, y manipular tanto en los fluidos como los volúmenes de los tanques.



¿Cómo puedo hacerlo funcionar?

  • Hardware
    • ControlLogix
    • CompactLogix
  • Software
    • Studio5000 (V35)
    • FT Logix Echo
    • PlantPAx Libraries
  • Conocimientos previos 
    • Conocimientos de Studio 5000.
    • FTLogixEcho
    • PlantPAX Process Libraries





Links of Interest (internal or external)

  • Product Compatibility & Download Center from Rockwell Automation
  • PlantPAx Display and Library Guidelines





Guía de Implementación




  • Workflow step by step icon

    Paso 1



    Selección de la configuración


    tank-farm-mass-balance_Image1_Studio_5000_ACD


  • Workflow step by step icon

    Paso 2

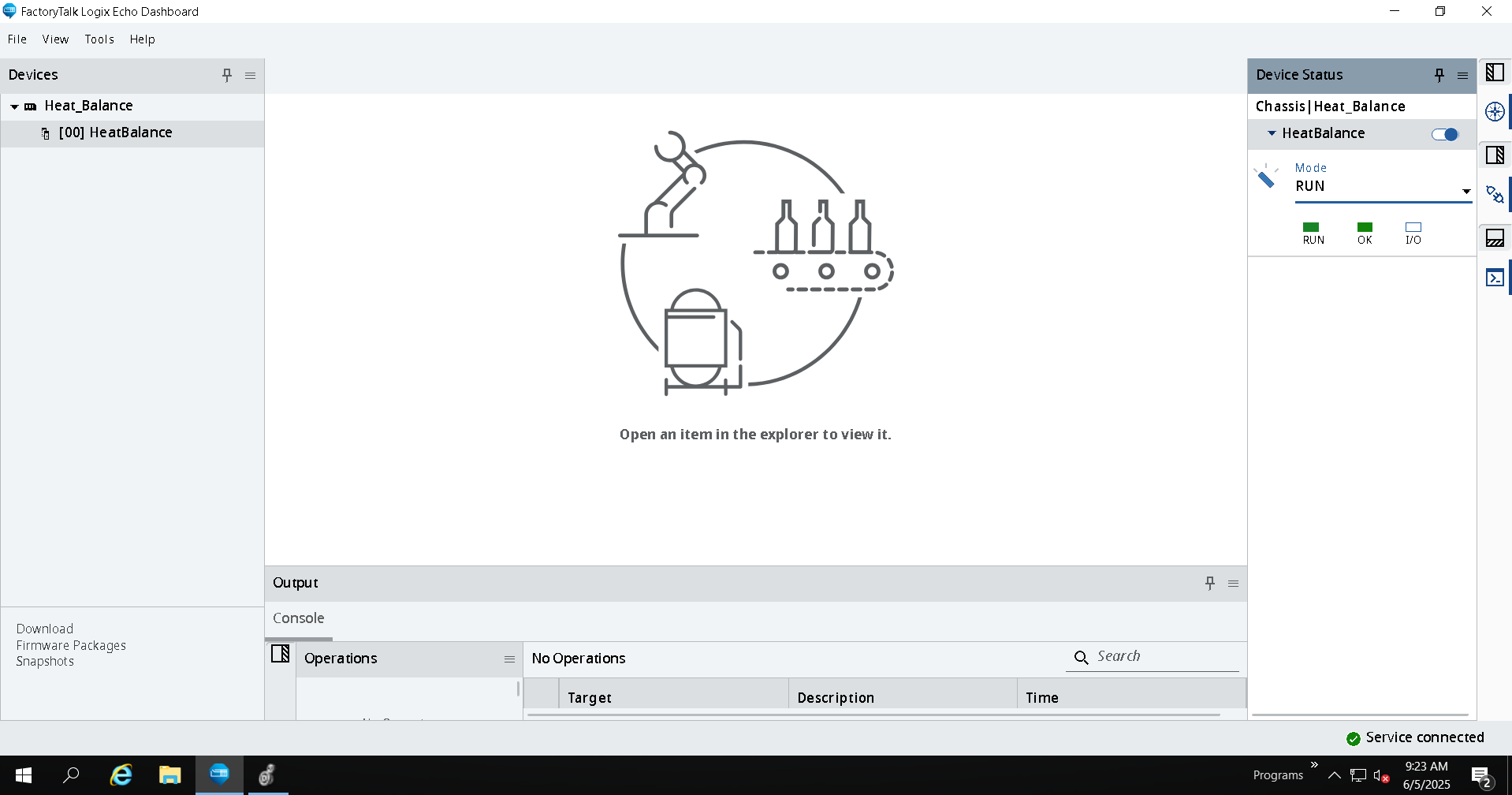

    Configuración de FTLogixEcho



    tank-farm-mass-balance_Image2_FTLogixEcho_Connection

  • Workflow step by step icon

    Paso 3

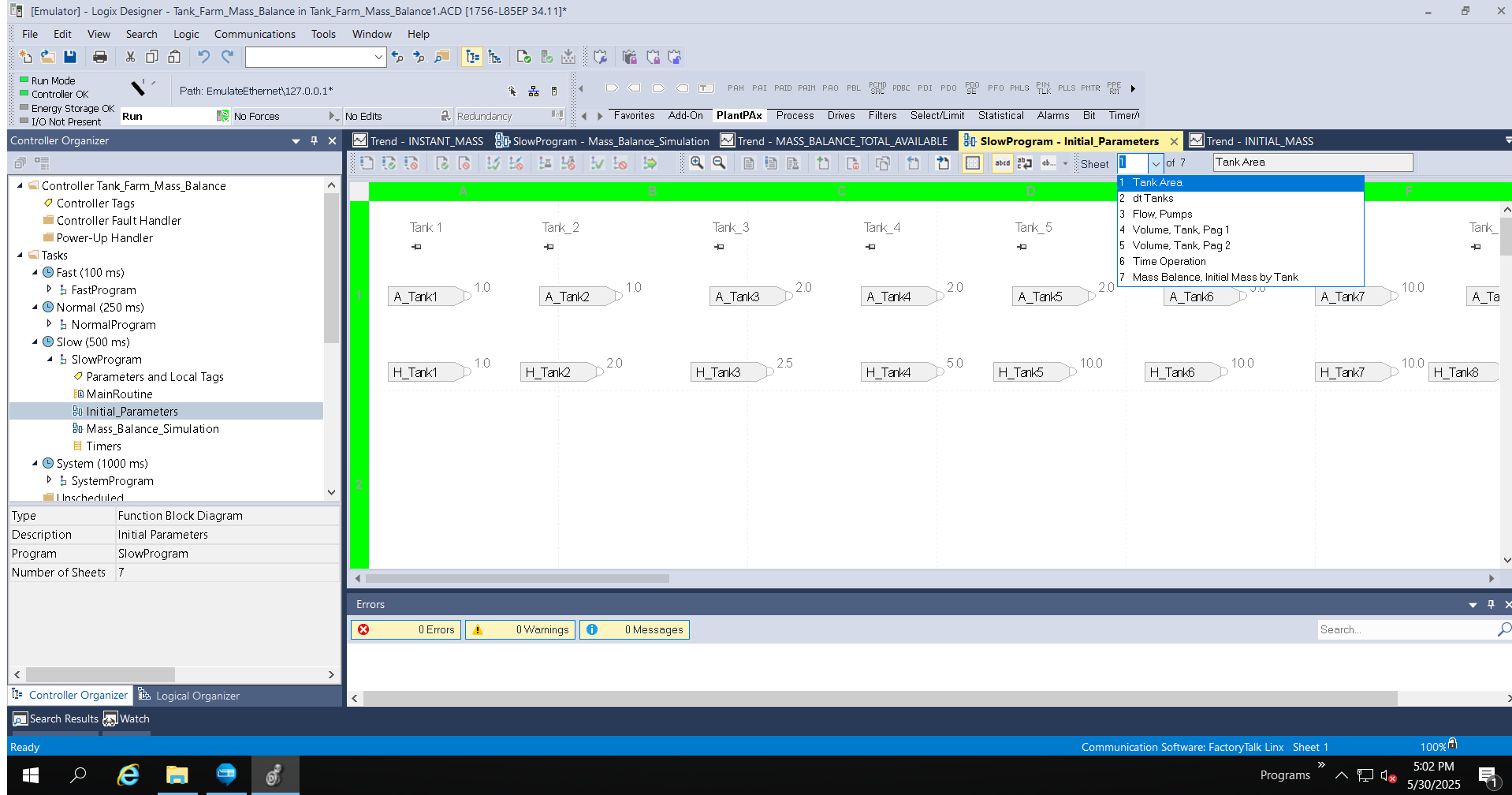

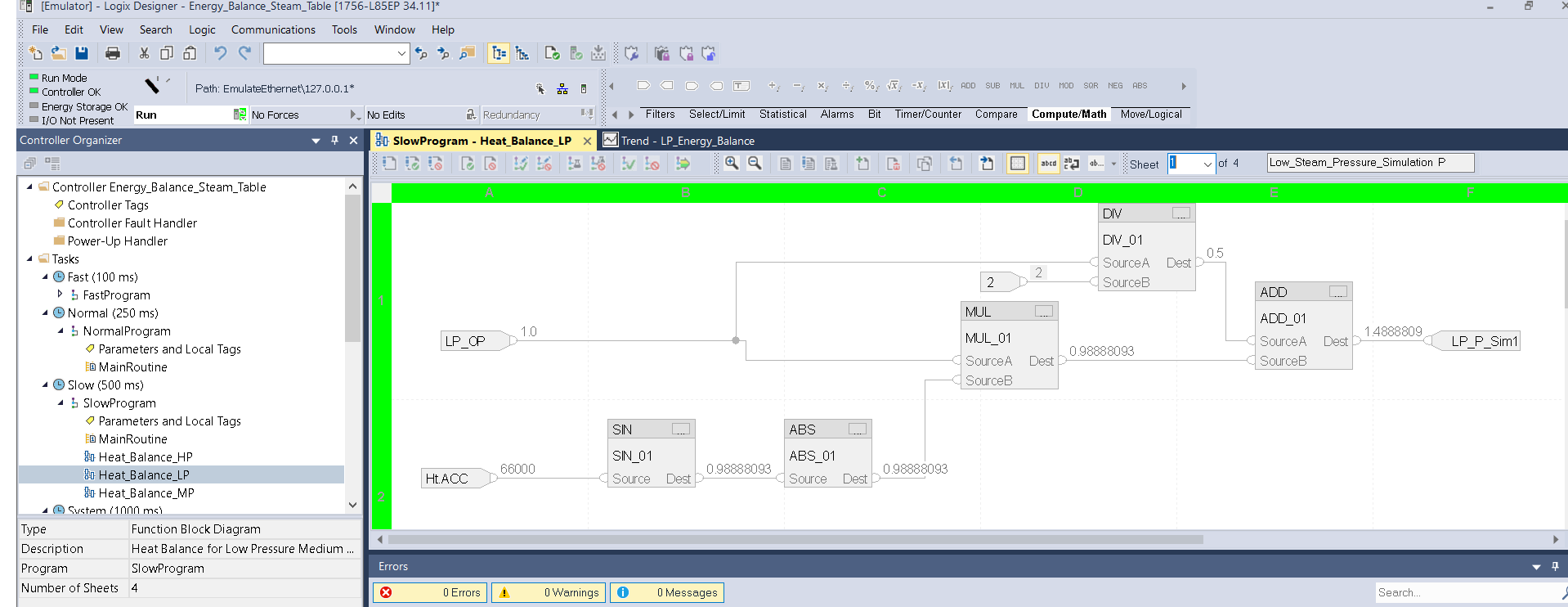

    Configuración de parámetros Iniciales


    tank-farm-mass-balance_Image3_Initial_Condition


    tank-farm-mass-balance_Image3_Studio5000_LP_Page_1_Pressure_Simulation

  • Workflow step by step icon

    Paso 4

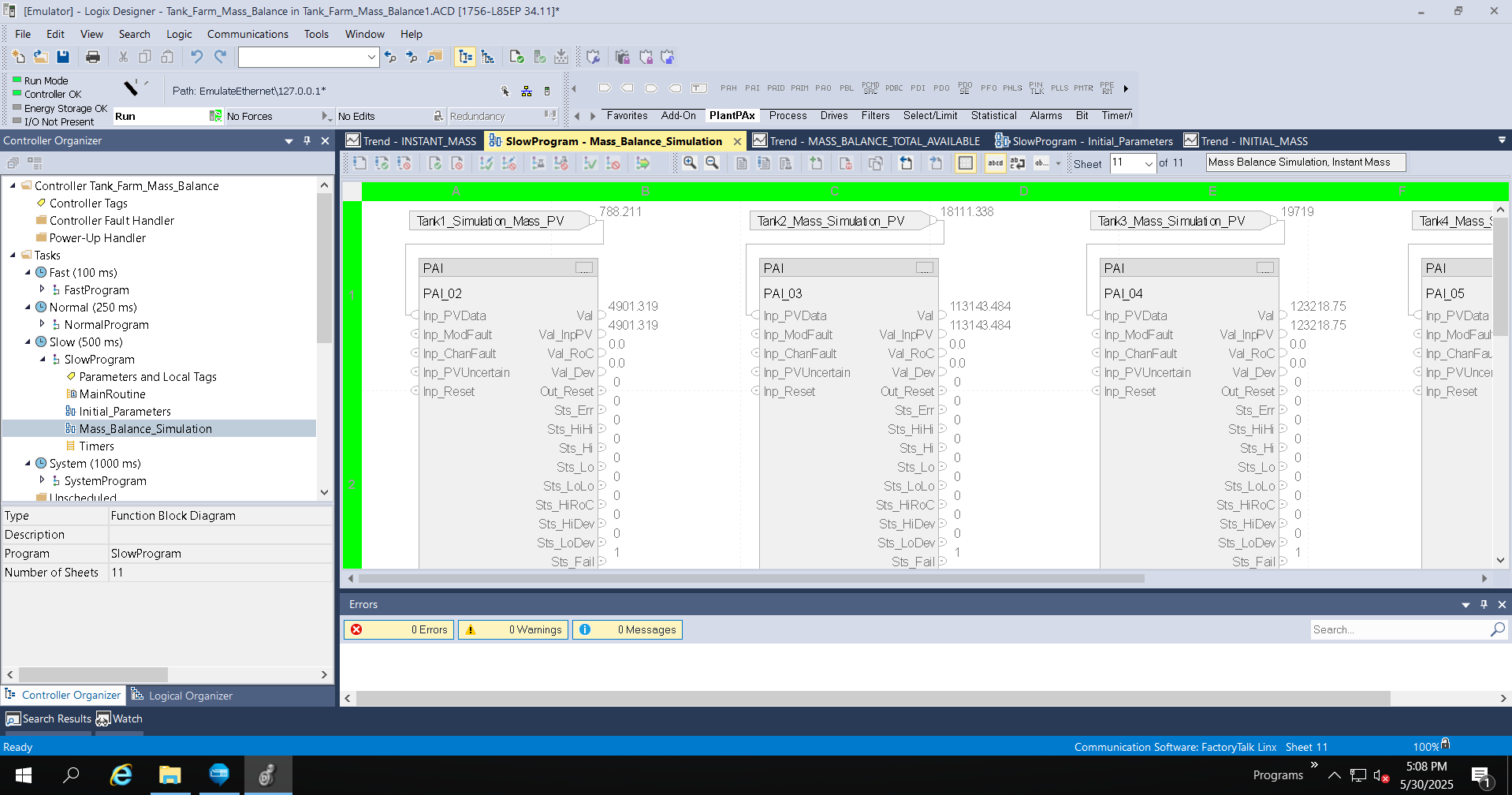

    Configuración de simulación de transmisores masicos de Etanol



    tank-farm-mass-balance_Image4_Simulation_Mass_Transmitters

  • Workflow step by step icon

    Paso 5

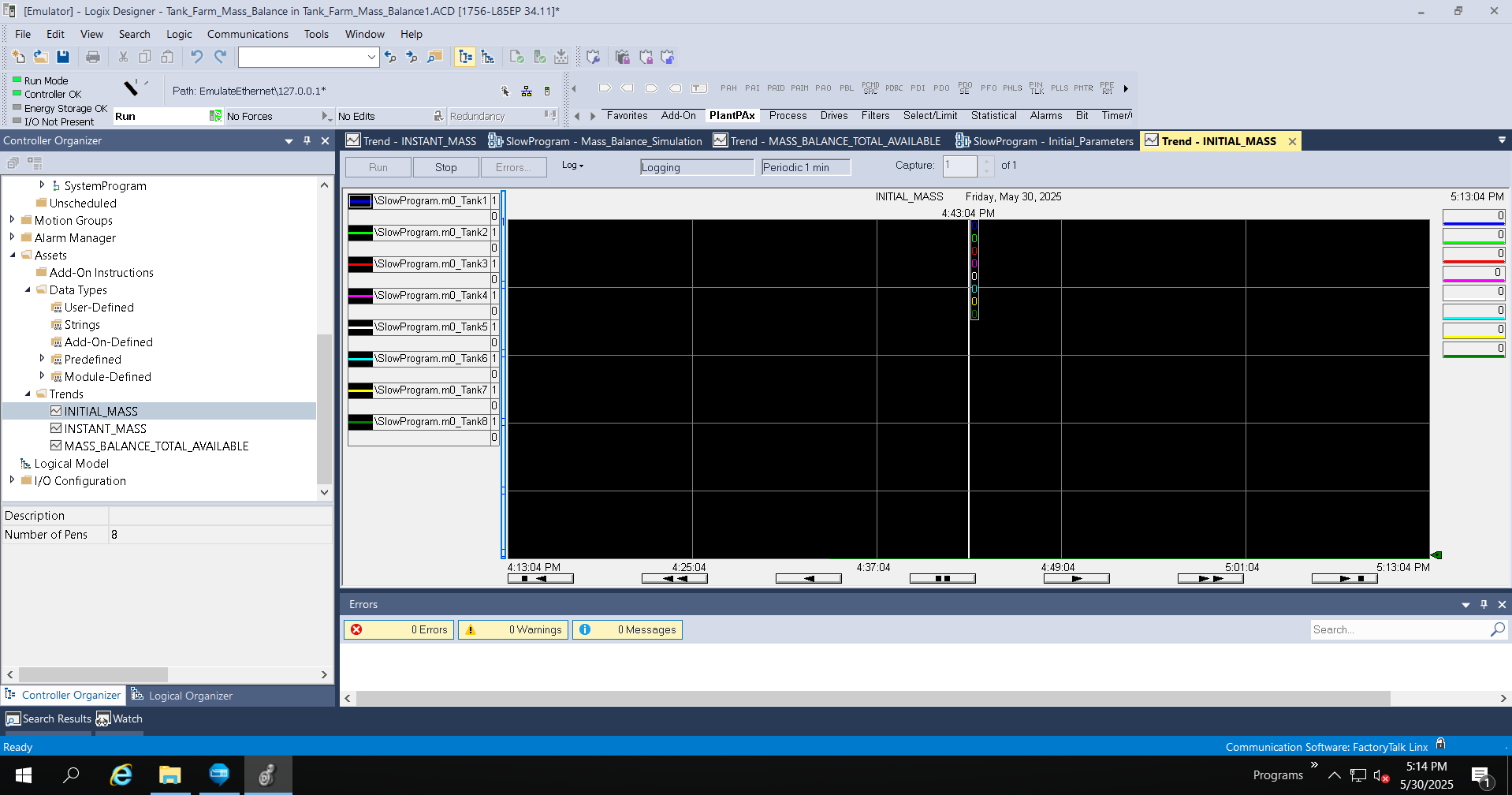

    Configuración de tendencias de datos en tiempo real de transmisores de flujo másico en estado inicial.



    tank-farm-mass-balance_Image5_Initial_Condition

  • Workflow step by step icon

    Paso 6

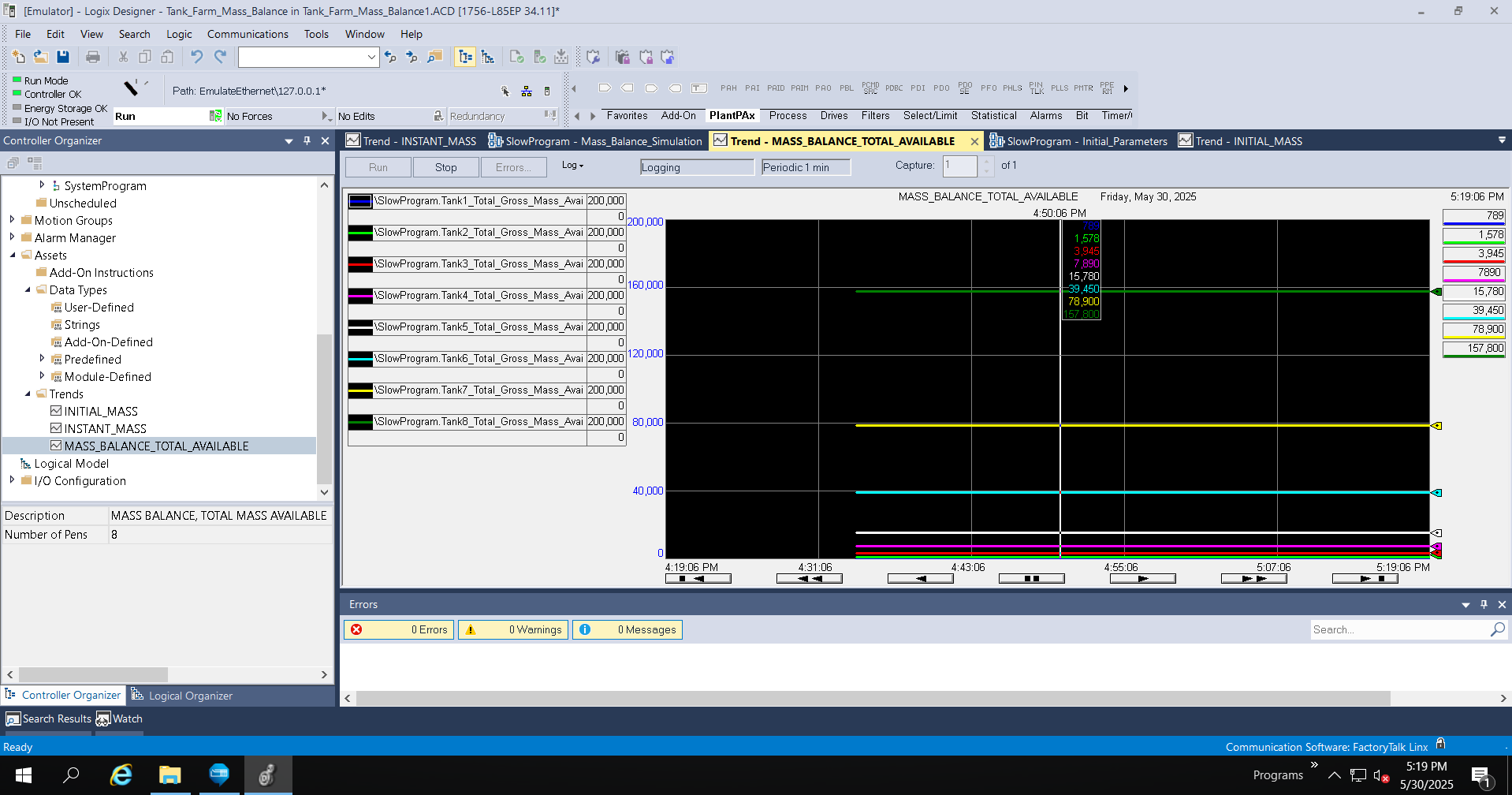

    Resultado de la simulación de transmisores de flujo de Etanol, para los 8 Tanque, en el estado final.



    tank-farm-mass-balance_Image6_Total_Volume_Available

  • Workflow step by step icon

    Paso 7

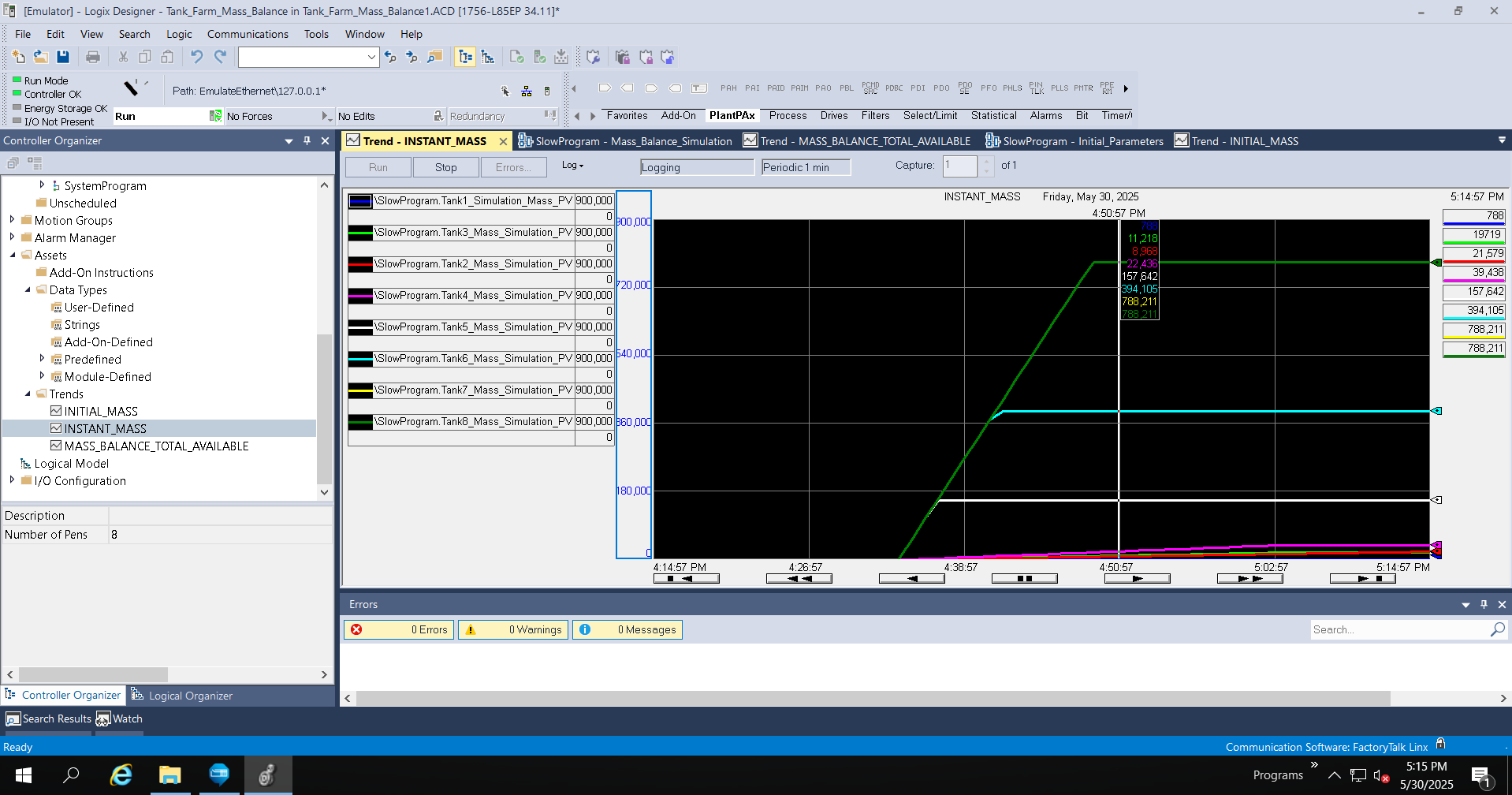

    Resultado de la simulación del balance de materia para el flujo de Etanol, para los 8 Tanque, en el momento de llenado.



    tank-farm-mass-balance_Image7_Instant_Mass_Balance


tank-farm-mass-balance_Image1_Studio_5000_ACD


tank-farm-mass-balance_Image2_FTLogixEcho_Connection


tank-farm-mass-balance_Image3_Initial_Condition


tank-farm-mass-balance_Image3_Studio5000_LP_Page_1_Pressure_Simulation


tank-farm-mass-balance_Image4_Simulation_Mass_Transmitters


tank-farm-mass-balance_Image5_Initial_Condition


tank-farm-mass-balance_Image6_Total_Volume_Available


tank-farm-mass-balance_Image7_Instant_Mass_Balance
