Simulación y configuración del intercambio de calor en forma de U

La aplicación de configuración de intercambio térmico para un intercambiador de calor en forma de U, en flujo paralelo, que utiliza benceno y tolueno, como fluidos de proceso y servicio respectivamente, utiliza las librerías PlantPAx, las tendencias en tiempo real, el FTLogix Echo, para la configuración y simulación, en los caudales, temperaturas y presiones, del benceno y tolueno. - [Tiempo de Implementación: 30 minutos]
Innovation Center Home Page
AHIC Color Logo
  • Visión general
  • Guía de Implementación
Innovation Center Home Page

¿Para qué sirve esto?

El intercambio de calor es una de las principales operaciones unitarias que existen en la industria de los procesos, tanto químicos, como de alimentos, farmacéuticos, de petróleo, industria manufacturera y en los procesos mineros entre otros, porque permite llevar un fluido A de unas condiciones iniciales a otras en las cuales se poda calentar o enfriar y el fluido B, por lo general de servicio se comportará en forma contraria al fluido A, es decir enfriar o calentarse desde unas condiciones iniciales a unas finales.



La configuración de un intercambiador de calor en U en flujo paralelo para Benceno y Tolueno, en un modelo dinámico será una aplicación de este documento .

¿Esto me resulta útil?

La aplicación de configuración de un intercambio térmico para un intercambiador de calor en U, en flujo paralelo, que usa benceno y tolueno, como fluidos de procesos y servicio respectivamente, usa las librerías de PlantPAx, las tendencias en tiempo real, el FTLogix Echo, para la configuración y simulación, en los flujos, temperaturas y presiones, del benceno y del tolueno, asi el usuario podrá modificar las variables que se mencionan abajo, con el fin de explorar más a detalle su configuración:

  • Variación de Flujo de Proceso
  • Variación de Flujo de Servicio
  • Variación en la temperatura de entrada del fluido de servicio
  • Variación en la temperatura de entrada del fluido proceso de servicio
  • Variación en la temperatura de salida del fluido de servicio
  • Variación en la temperatura de salida del del fluido proceso de servicio

La aplicación, utiliza una simulación de la operación de intercambio térmico de un intercambiador de calor en U para las sustancias Benceno y Tolueno muy comunes en la industria química, y se evalúan los efectos en las condiciones operativas señaladas arriba, lo cual le permite verificar el uso de configuración en diferentes escenarios operativos de procesos.




Descargas

Tenga en cuenta: deberá aceptar los Términos y Condiciones para cada descarga.

Archivo descargable ›
Términos y condiciones Aceptación. ROCKWELL AUTOMATION PROPORCIONARÁ ACCESO A LOS PRODUCTOS DE ROCKWELL (BUENAS PRÁCTICAS, APLICACIONES Y CONOCIMIENTOS) CON LA CONDICIÓN DE QUE USTED ACEPTE Y CUMPLA LOS SIGUIENTES TÉRMINOS Y CONDICIONES. USTED ACEPTA ESTAR OBLIGADO POR LOS TÉRMINOS DE ESTE ACUERDO DESCARGANDO, INSTALANDO, COPIANDO O UTILIZANDO PRODUCTOS. SI ACEPTA ESTOS TÉRMINOS EN NOMBRE DE OTRA PERSONA, EMPRESA U OTRA ENTIDAD LEGAL, USTED REPRESENTA Y GARANTIZA QUE TIENE AUTORIDAD COMPLETA PARA OBLIGAR A ESA PERSONA, EMPRESA O ENTIDAD LEGAL A ESTOS TÉRMINOS. SI NO ACEPTA ESTOS TÉRMINOS, NO DESCARGUE, INSTALE, COPIE, ACCEDA NI UTILICE EL SOFTWARE Y/O LOS PRODUCTOS Y SERVICIOS EN LA NUBE. 1. Rockwell Automation conserva la propiedad intelectual de todos los Productos y la documentación relacionada. No se otorgan derechos ni licencias distintos de los establecidos en este Acuerdo. La Empresa otorga a Rockwell Automation una licencia no exclusiva, mundial, libre de regalías, perpetua y no revocable para utilizar cualquier comentario que la Empresa proporcione con respecto a los Productos, incluso si la Empresa ha designado los comentarios como confidenciales. Rockwell Automation tendrá derecho a utilizar los comentarios sin restricción ni compensación para la Empresa. 2. La empresa no puede subarrendar, ceder, otorgar licencias, sublicenciar o transferir de otro modo ninguno de los Productos sin el consentimiento previo por escrito de Rockwell Automation. La empresa no puede asignar ni transferir de ninguna manera los derechos de acceso a los Productos sin el consentimiento previo por escrito de Rockwell Automation. Se prohíbe cualquier ensamblaje inverso, ingeniería inversa, des compilación y creación de trabajos derivados basados en los Productos por parte de la Empresa. 3. La Empresa reconoce que los Productos proporcionados en virtud de este Acuerdo son Información confidencial de Rockwell Automation y están protegidos por derechos de autor, patentes, marcas registradas y/o secretos comerciales vigentes o pendientes de Rockwell Automation, y la Empresa acepta mantener la confidencialidad al no divulgar los Productos o la documentación a terceros sin el consentimiento previo por escrito de Rockwell Automation y para proteger la confidencialidad de los Productos como lo haría con la información confidencial de ella misma. La Empresa acepta que su obligación de confidencialidad en virtud de este párrafo sobrevivirá a la expiración o terminación de este Acuerdo. 4. La Empresa acepta que los Productos provistos bajo este Acuerdo son modelos y ejemplos y su aplicación y resultados pueden variar dependiendo de las condiciones de cada cliente y proyecto. Rockwell Automation no garantiza los mismos resultados en cada caso. Este Acuerdo no se interpretará de ninguna manera como un compromiso por parte de Rockwell Automation en ningún momento para fabricar y/u ofrecer Productos para la venta. No existe un acuerdo a nivel de servicio explícito o implícito asociado con el uso de los Productos. Rockwell Automation no garantiza que las funciones contenidas en los Productos cumplan con los requisitos de la Empresa. La Empresa acepta usar todos los Productos solo de acuerdo con las instrucciones y solo para los usos previstos identificados en la documentación. 5. EXCLUSIÓN DE GARANTÍAS Y LIMITACIÓN DE RESPONSABILIDAD. LOS PRODUCTOS SE PROPORCIONAN "TAL CUAL". ROCKWELL AUTOMATION RENUNCIA A TODAS LAS GARANTÍAS, EXPLÍCITAS, IMPLÍCITAS O LEGALES, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. ROCKWELL AUTOMATION NIEGA EXPLÍCITAMENTE TODAS LAS GARANTÍAS DE NO INFRACCIÓN Y NO GARANTIZA EXPRESAMENTE QUE LOS PRODUCTOS, EN SU TOTALIDAD O EN PARTE, ESTARÁN LIBRES DE ERRORES O VULNERABILIDADES DE SEGURIDAD. EN NINGÚN CASO, ROCKWELL AUTOMATION SERÁ RESPONSABLE DE (i) LA PÉRDIDA DE BENEFICIOS, LA PÉRDIDA DE AHORROS, EL TIEMPO DE INACTIVIDAD, LOS DAÑOS ESPECIALES, INDIRECTOS O CONSECUENTES DE CUALQUIER TIPO, O (ii) CUALQUIER LESIÓN PERSONAL, DAÑO A LA PROPIEDAD O DAÑO AL MEDIO AMBIENTE QUE SURJA DE O EN RELACIÓN CON ESTE ACUERDO, YA SEA EN UNA ACCIÓN CONTRACTUAL, DE RESPONSABILIDAD ESTRICTA O DE AGRAVIO, INCLUYENDO NEGLIGENCIA. 6. LA EMPRESA ACUERDA INDEMNIZAR Y EXIMIR A ROCKWELL AUTOMATION DE TODOS LOS COSTOS, PREMIOS, DAÑOS, GASTOS Y HONORARIOS (INCLUIDOS LOS HONORARIOS DE LOS ABOGADOS) RESULTANTES O RELACIONADOS CON CUALQUIER RECLAMACIÓN DE TERCEROS (INCLUYENDO EMPLEADOS Y AGENTES DE LA EMPRESA) CONTRA ROCKWELL AUTOMATION, SUS DISTRIBUIDORES, AGENTES, FUNCIONARIOS, DIRECTORES O EMPLEADOS POR LESIONES PERSONALES (INCLUYENDO LA MUERTE), DAÑOS A LA PROPIEDAD O DAÑOS AMBIENTALES RELACIONADOS O RESULTANTES DEL USO DE LOS PRODUCTOS. 7. En caso de que se exporte un Producto, la Empresa acepta cumplir con todas las Leyes y Reglamentos de Control de Exportaciones de los Estados Unidos aplicables, y las leyes de control de exportaciones aplicables de otros países. Este Acuerdo se regirá por las leyes del estado de Wisconsin. Este Acuerdo es el Acuerdo completo y exclusivo entre Rockwell Automation y la Empresa, y reemplaza todos los acuerdos anteriores, ya sean escritos u orales, relacionados con estos Productos.

¿Necesita ayuda?

Si necesita ayuda con alguna aplicación o tiene comentarios acerca del Innovation Center, por favor contáctenos.

  • Características Generales
    • La configuración de un intercambiador de calor en U, en flujo paralelo, ofrece las siguientes características:
      • Referencia de flujo ajustable, tanto en los fluidos de Servicio como en los fluidos de proceso.
      • Referencia las temperaturas de inicio ajustables, tanto en los fluidos de Servicio como en los fluidos de proceso.
      • Referencia las presiones de inicio ajustables, tanto en los fluidos de Servicio como en los fluidos de proceso.
  • Ventajas:
    • Muestra la integración de herramientas de las librerías de proceso PlantPAx en la configuración de equipos de proceso.
    • Muestra el uso de Studio 5000 en el modelamiento dinámico de Procesos
    • Agiliza el tiempo de configuración de intercambiadores térmicos en tubo en U de flujo paralelo.
    • Exhibe escalabilidad y repetibilidad para adaptarse a diversos entornos industriales.
    • Permitir modificaciones ágiles y precisas según las necesidades cambiantes.
    • Optimizar el rendimiento en términos de eficiencia y productividad.

El usuario de la configuración podrá encontrar una configuración ya elaborada de un intercambiador de Calor tubo en U, con la capacidad de modelamiento dinámico de su operación, y manipular tanto en los fluidos, las presiones, las temperaturas, de los fluidos de servicio y de proceso.



¿Cómo puedo hacerlo funcionar?

  • Hardware
    • ControlLogix
    • CompactLogix
  • Software
    • Studio5000 (V35)
    • FT Logix Echo
    • PlantPAx Libraries
  • Conocimientos previos 
    • Conocimiento básico de programación y configuración en Studio 5000.


Links of Interest (internal or external)

  • Potenciometro dancer para Powerflex 755T | Rockwell Automation
  • PowerFlex ® 755TS: nuevo variador de frecuencia con foco en la sostenibilidad de procesos | Rockwell Automation




Guía de Implementación




  • Workflow step by step icon

    Paso 1



    Selección de la configuración


    simulation-and-configuration-for-u-shaped-heat-exchange_1_Studio_5000_ACD


  • Workflow step by step icon

    Paso 2

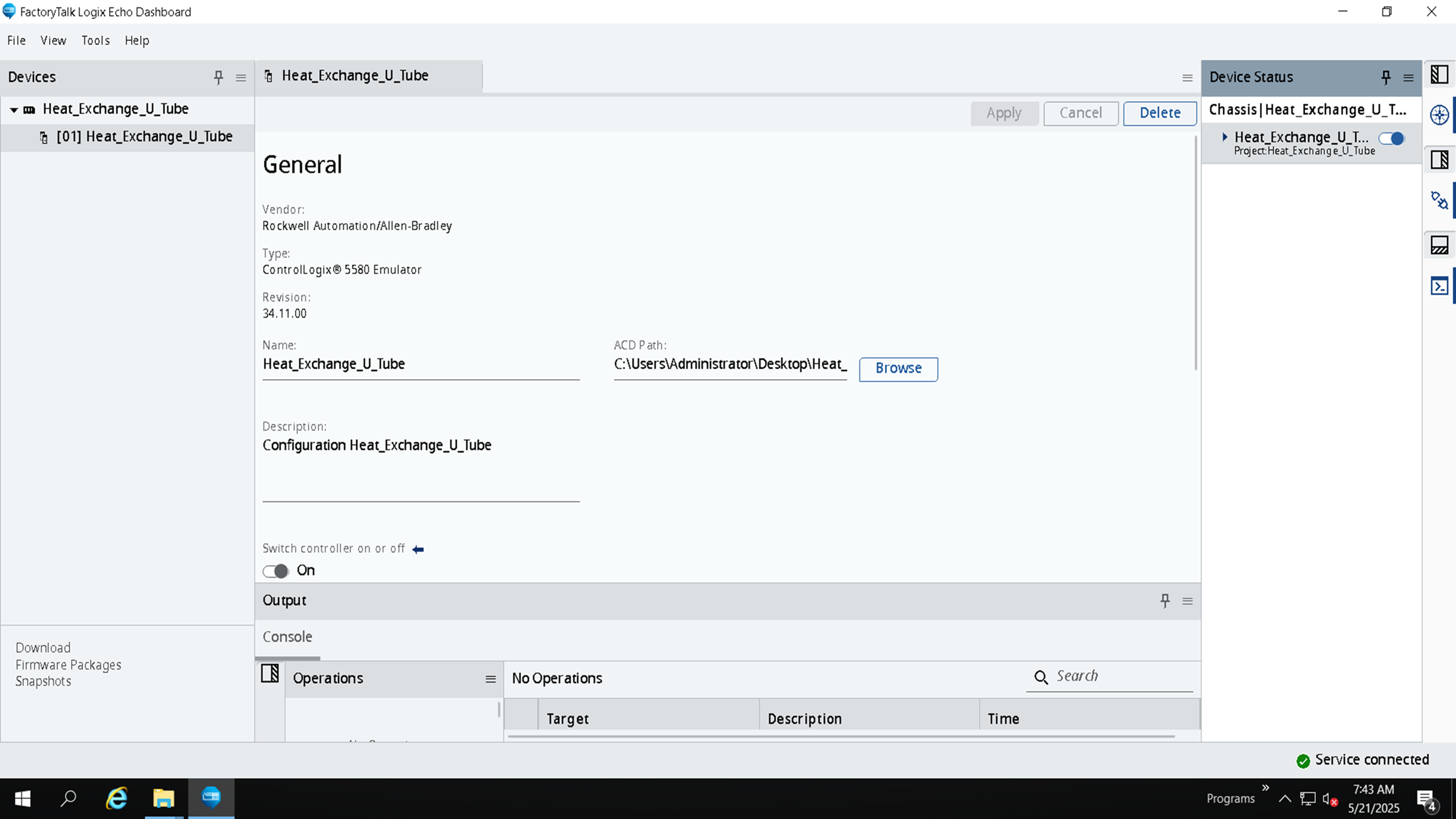

    Configuración de FTLogixEcho



    simulation-and-configuration-for-u-shaped-heat-exchange_2_FTLogixEcho_Connection

  • Workflow step by step icon

    Paso 3

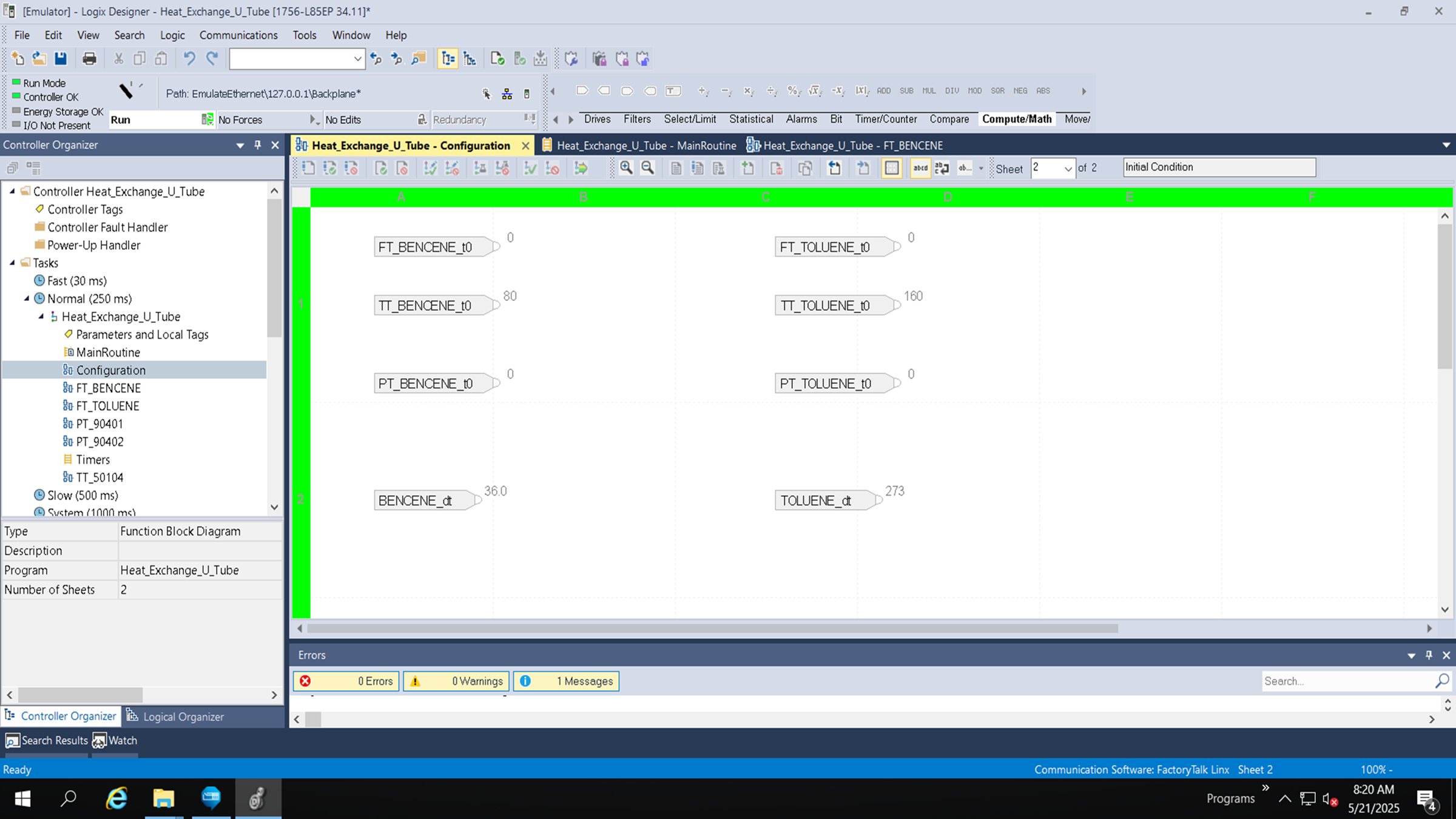

    Configuración de parámetros Iniciales


    simulation-and-configuration-for-u-shaped-heat-exchange_3_Initial_Condition

  • Workflow step by step icon

    Paso 4



    Configuración de simulación de transmisores de Flujo para Benceno y Tolueno

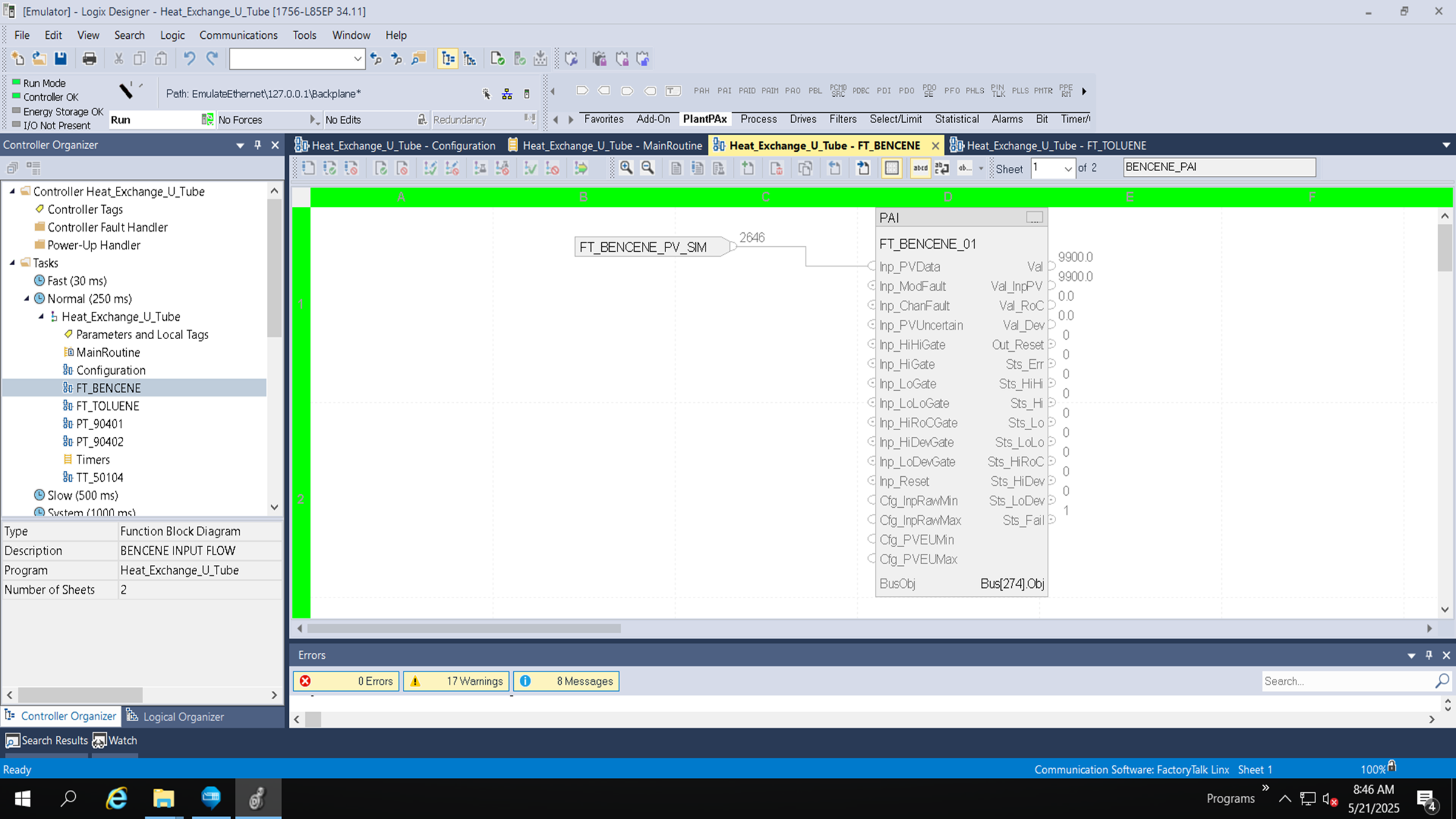

    simulation-and-configuration-for-u-shaped-heat-exchange_4A_FT_BENCENE

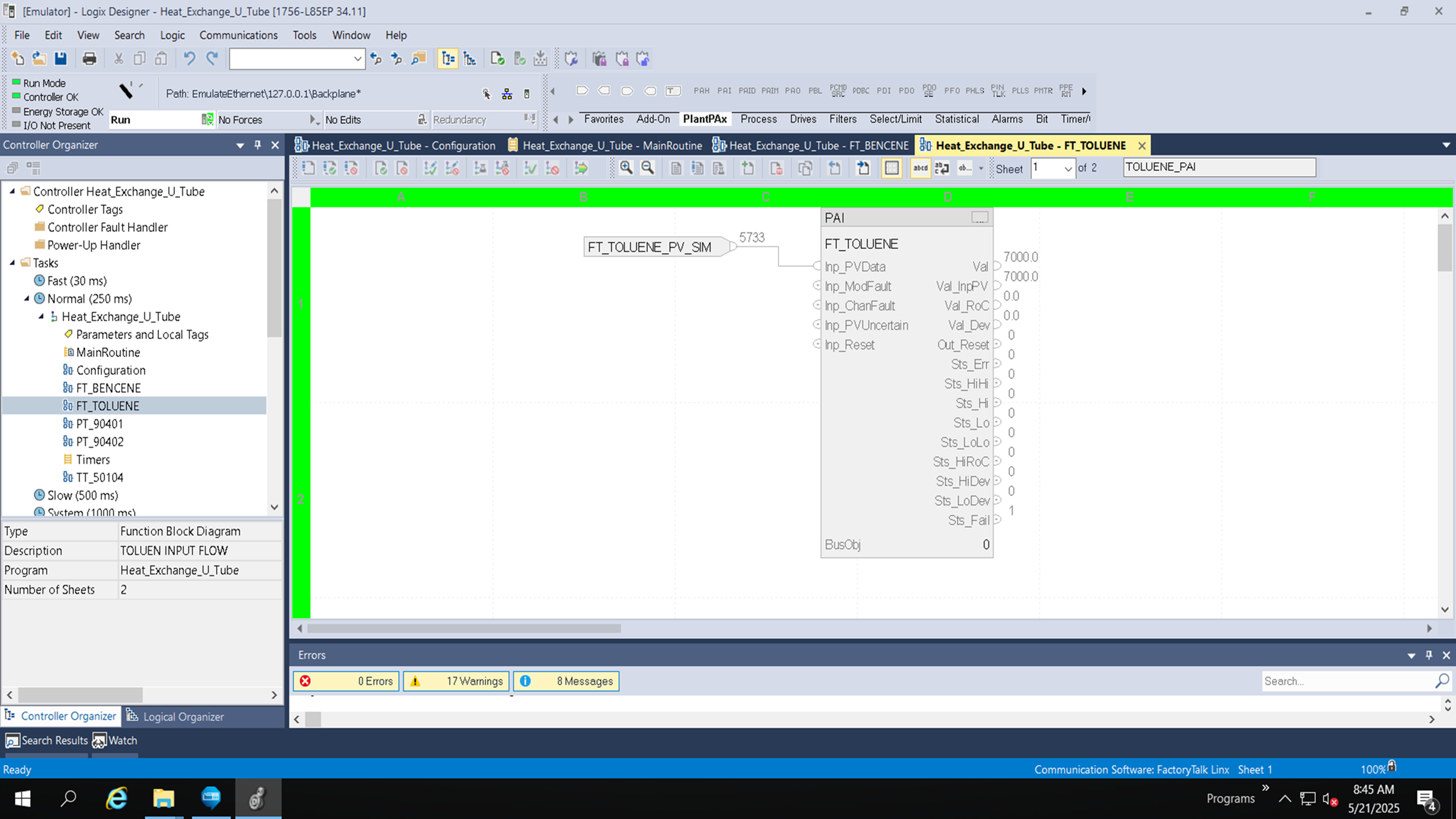

    simulation-and-configuration-for-u-shaped-heat-exchange_4B_FT_TOLUENE

  • Workflow step by step icon

    Paso 5



    Configuración de tendencias de datos en tiempo real de transmisores de flujo para Benceno y Tolueno

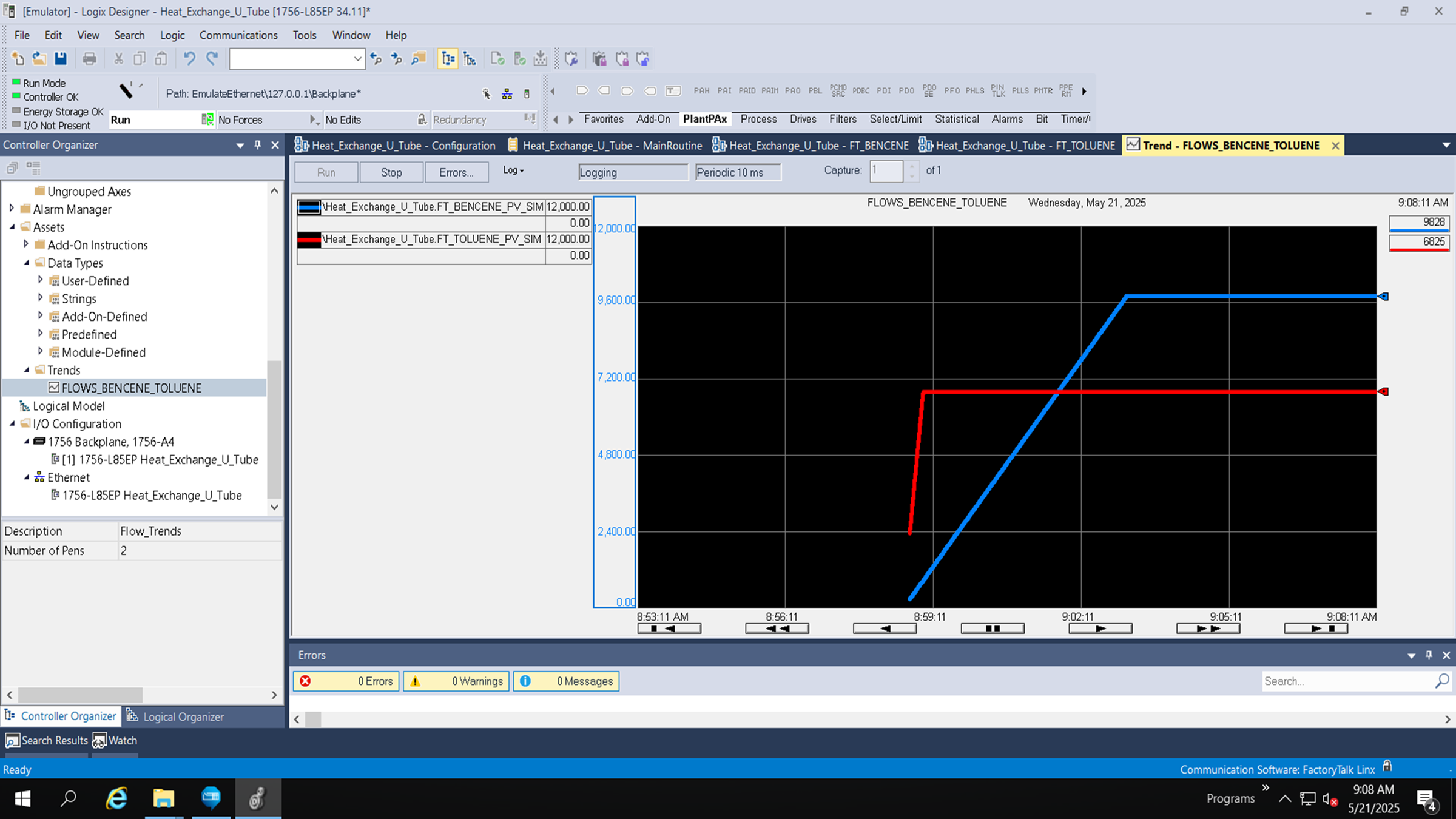

    simulation-and-configuration-for-u-shaped-heat-exchange_5_TREND_FLOUW_BENCENE_TOLUENE.png

    simulation-and-configuration-for-u-shaped-heat-exchange_5_TREND_FLOUW_BENCENE_TOLUENE

  • Workflow step by step icon

    Paso 6



    Configuración de simulación de transmisores de temperatura para Benceno y Tolueno



    simulation-and-configuration-for-u-shaped-heat-exchange_6A_TT_BENCENE

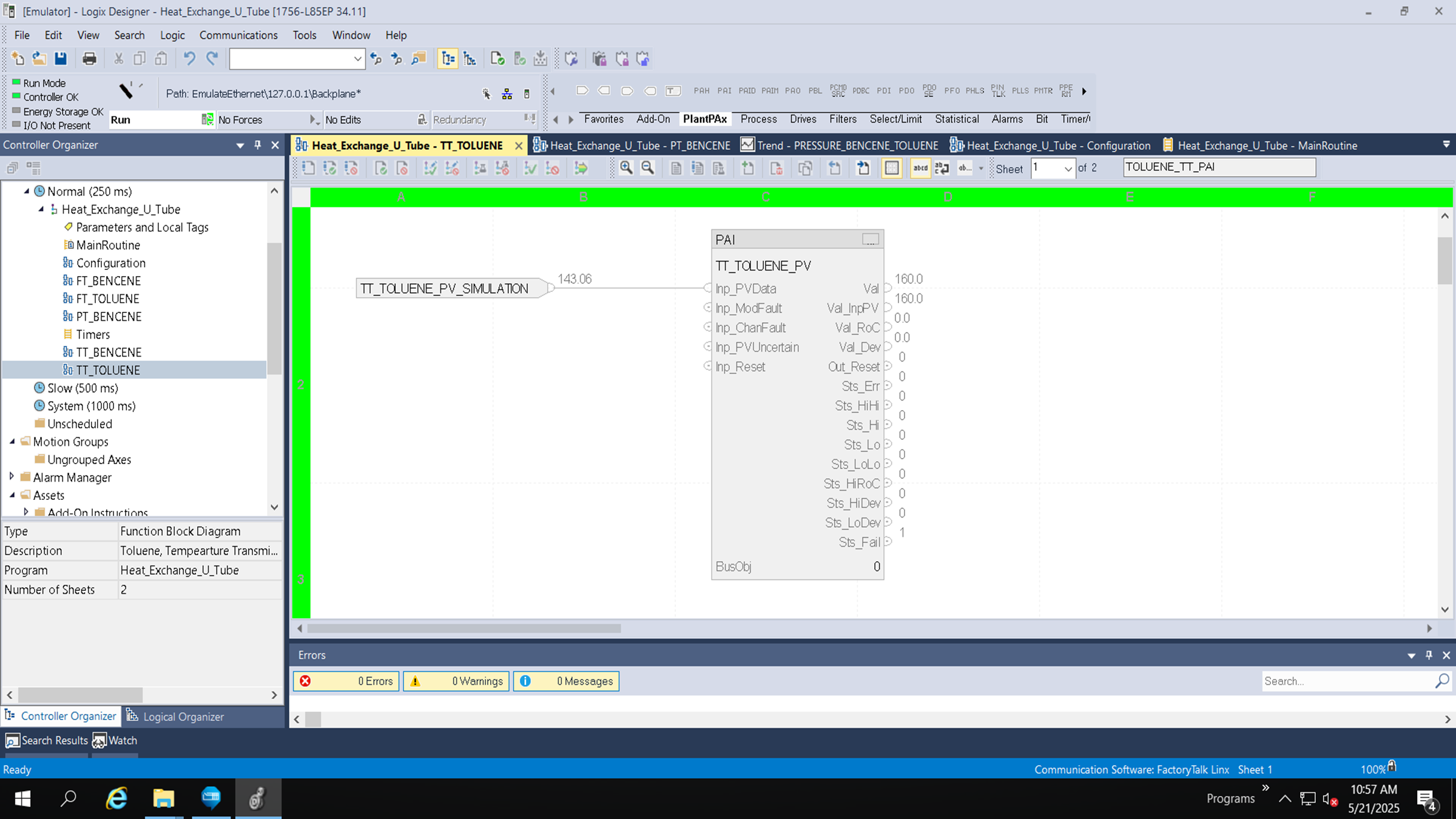

    simulation-and-configuration-for-u-shaped-heat-exchange_6B_TT_TOLUENE

  • Workflow step by step icon

    Paso 7



    Configuración de tendencias de datos en tiempo real de transmisores de temperatura para Benceno y Tolueno

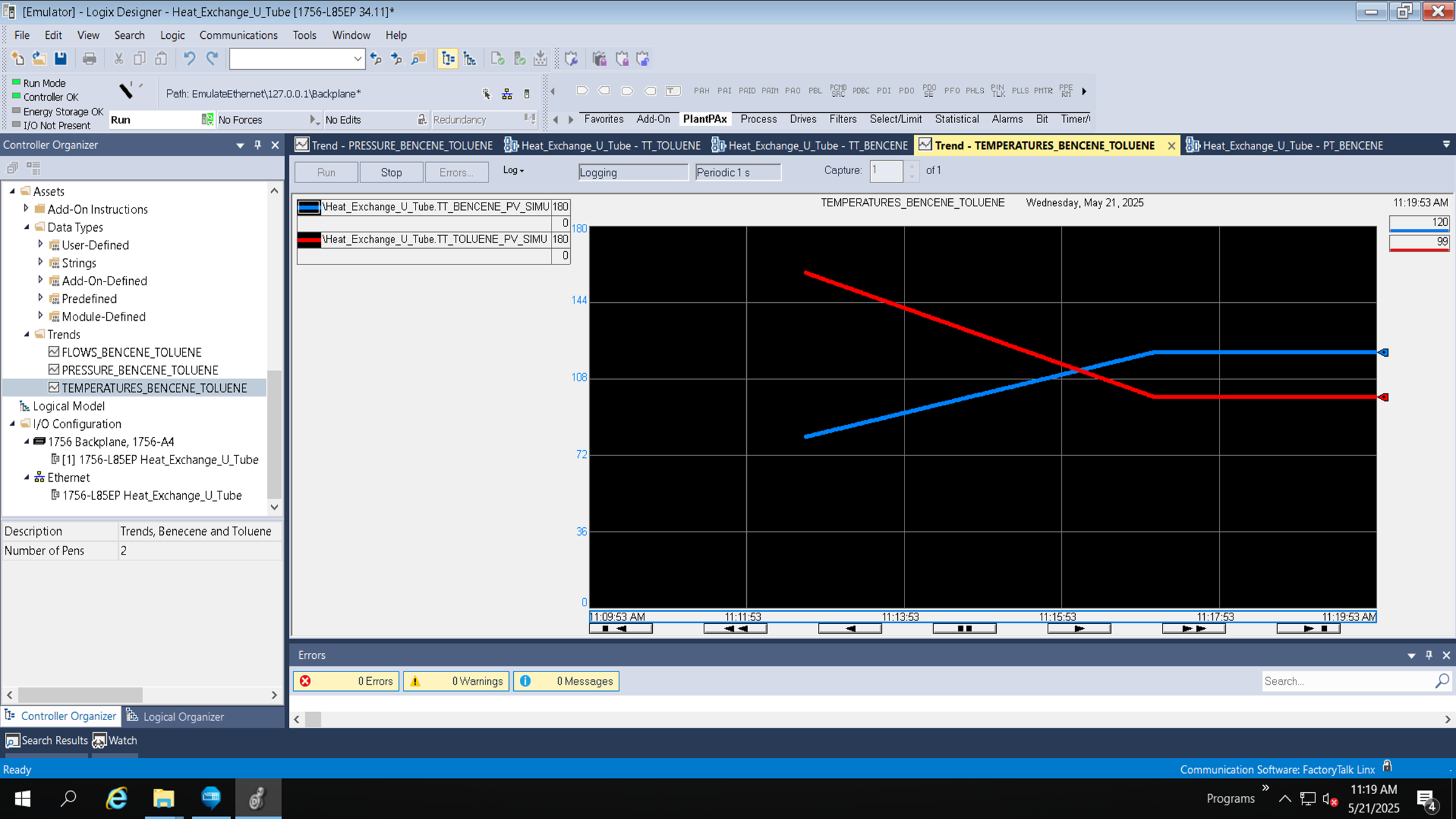

    simulation-and-configuration-for-u-shaped-heat-exchange_7_TREND_TEMPERATURE_BENCENE_TOLUENE.png

    simulation-and-configuration-for-u-shaped-heat-exchange_7_TREND_TEMPERATURE_BENCENE_TOLUENE

  • Workflow step by step icon

    Paso 8



    Configuration and Simulation of pressure transmitters for Benzene and Toluene

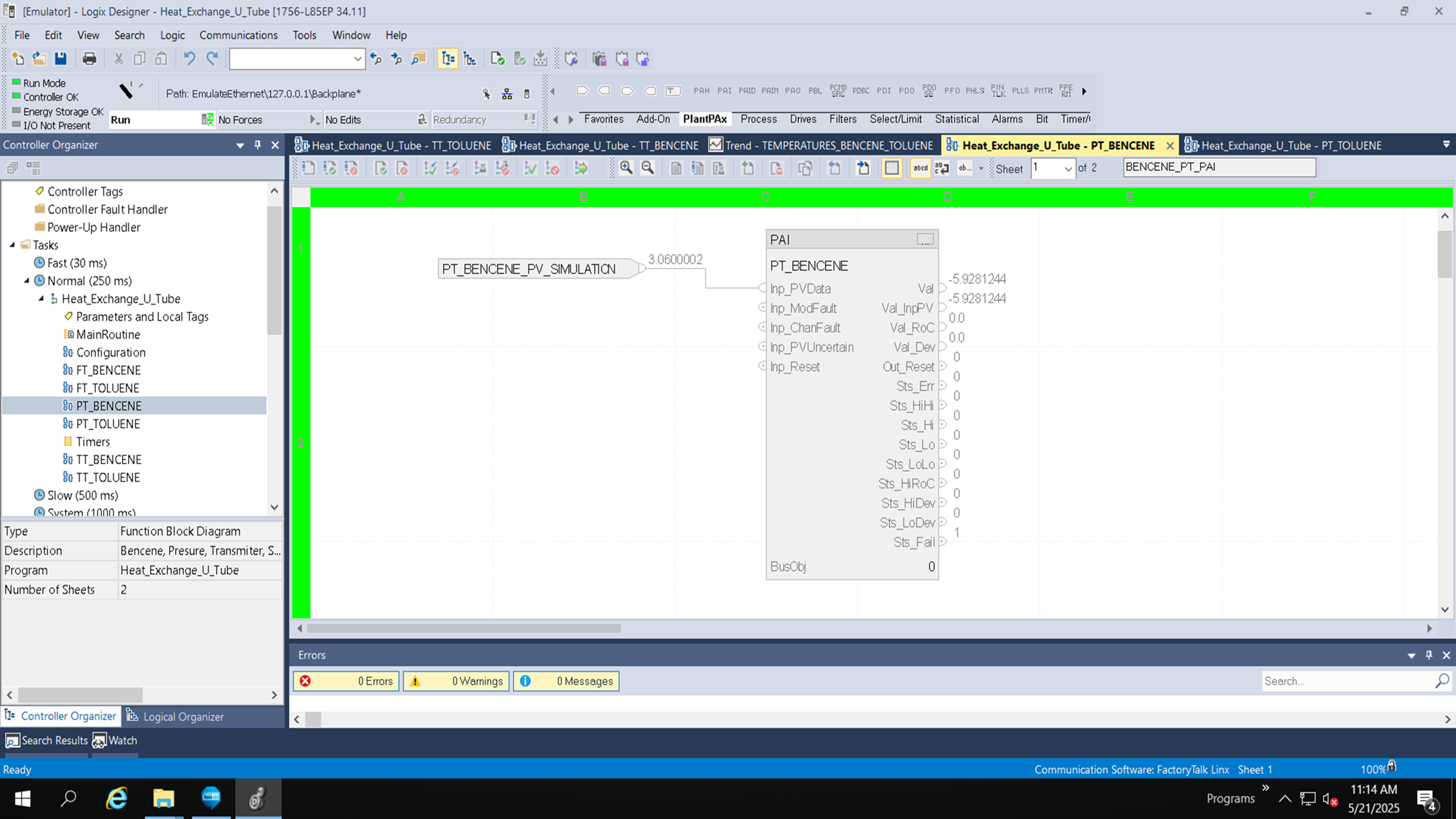

    simulation-and-configuration-for-u-shaped-heat-exchange_8A_PT_BENCENE

  • Workflow step by step icon

    Paso 9



    Custom Icon

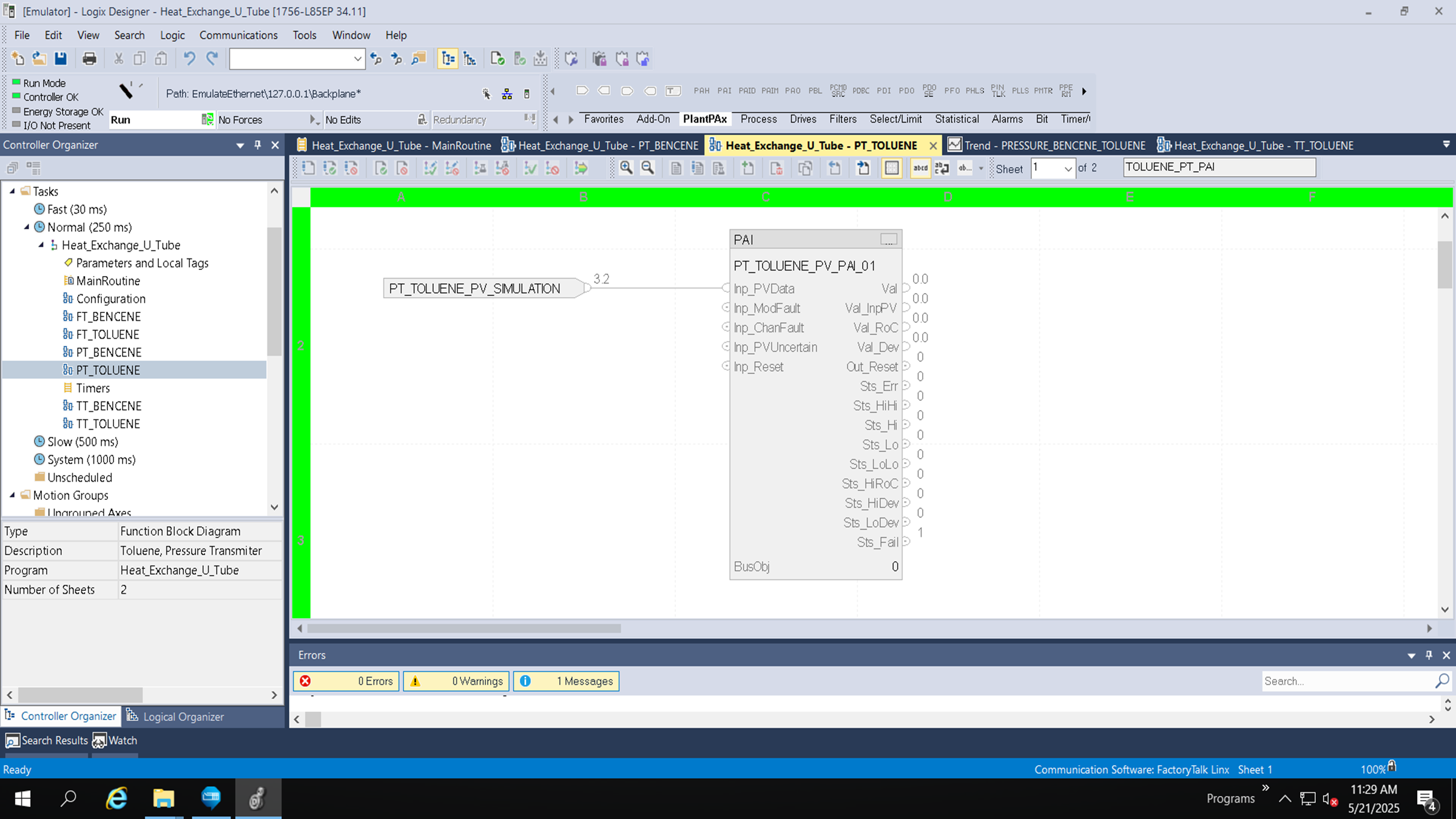

    simulation-and-configuration-for-u-shaped-heat-exchange_8B_PT_TOLUENE

  • Workflow step by step icon

    Paso 10

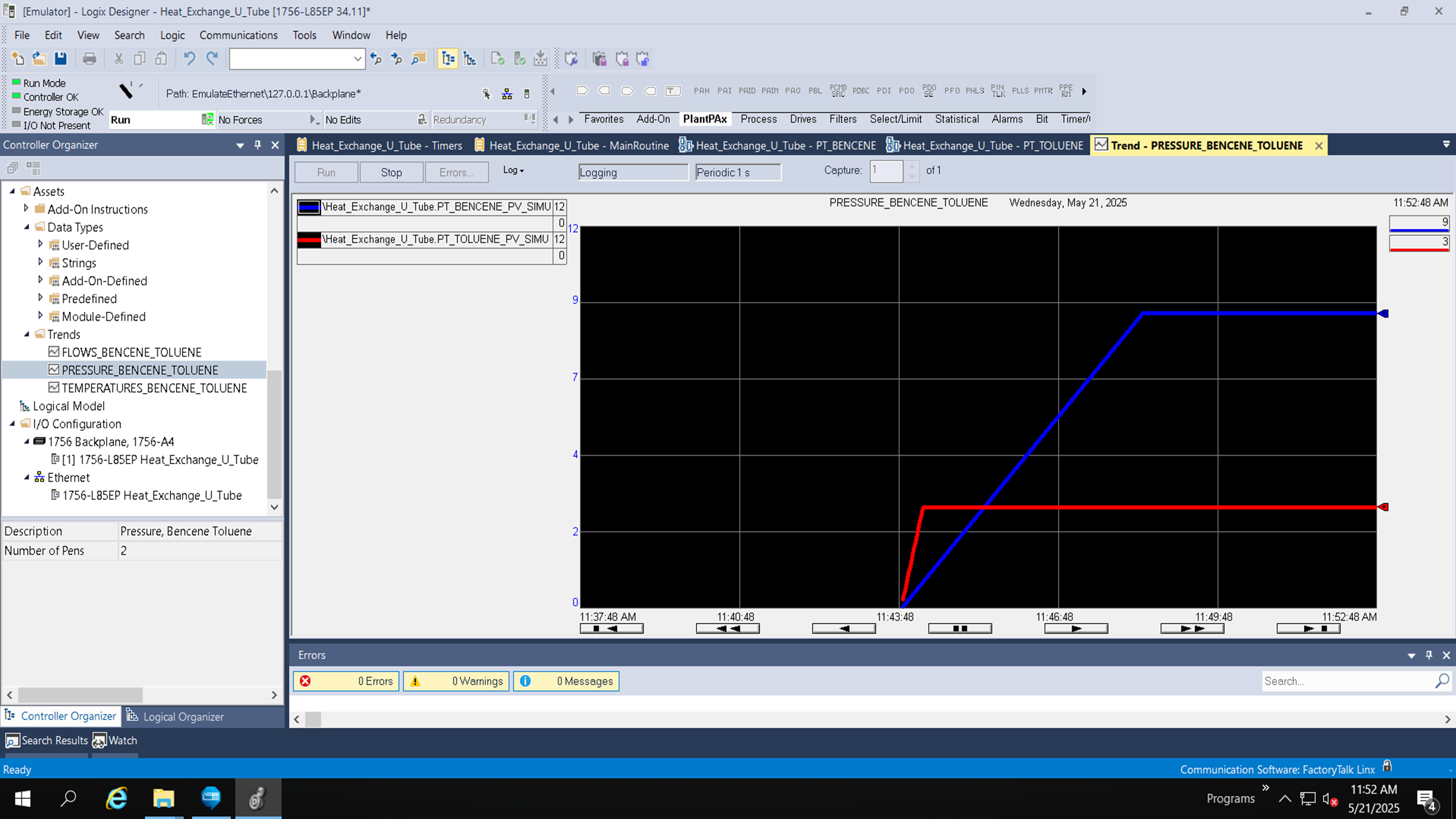

    Configuración de tendencias de datos en tiempo real de transmisores de presión para Benceno y Tolueno
