SCMSPS - Solución Escalable de Monitoreo de Condición para Sistemas de Bombeo

Solución Escalable de Monitoreo de Condición para Sistemas de Bombeo (GuardianAI + FTOptix + LogixEcho + PF755), incorporando despliegue de contenido web. - [Tiempo de Implementación: 120 minutos]
scmsps-scalable-condition-monitoring-solution-for-pumping-systems_ADO_243316539
En esta página:
  • Visión general
  • Guía de instalación
Innovation Center Home Page

¿Para qué sirve esto?



La aplicación SCMSPS (Scalable condition monitoring solution for pumping systems) permite el registro, la integración, visualización y análisis de datos combinados en una sola plataforma para sistemas de bombeos operados por Drive PF755 y PF755T, permitiendo mejorar la confiabilidad, la mantenibilidad y la disponibilidad de los activos.



Utiliza un conector web para visualizar la aplicación de FT Analytics GuardianAI desde la aplicación SCMSPS construida con Factorytalk Optix, con el fin de visualizar el monitoreo continúo basado en la condición del sistema de bombeo. Además, la aplicación SCMSPS permite el monitorear variables criticas de los variadores de velocidad PowerFlex 755 y PowerFlex 755T a partir de librerías de potencia.

¿Esto me resulta útil?

Esta versión es una base para acelerar el desarrollo de una herramienta de software que permitirá construir una plataforma de visualización centralizada para el monitoreo y análisis de variables del sistema de bombero accionados por variadores de velocidad PowerFlex 755 y PowerFlex 755T.

Esta primera versión de la aplicación está enfocada a sistemas de bombeos accionados por variadores de velocidad PowerFlex 755 / PowerFlex 755T, con la capacidad de monitoreo de variables de mantenimiento predictivo de los componentes de los variadores de velocidad, variables de operación como velocidad, corriente del motor eléctrico. También permite la integración con FT Analytics GuardianAI por medio de su navegador Web, ampliando la capacidad de supervisión del comportamiento de las bombas detectando e identificando anomalías.



Descargas

Tenga en cuenta: deberá aceptar los Términos y Condiciones para cada descarga.

Archivo descargable ›
Términos y condiciones Aceptación. ROCKWELL AUTOMATION PROPORCIONARÁ ACCESO A LOS PRODUCTOS DE ROCKWELL (BUENAS PRÁCTICAS, APLICACIONES Y CONOCIMIENTOS) CON LA CONDICIÓN DE QUE USTED ACEPTE Y CUMPLA LOS SIGUIENTES TÉRMINOS Y CONDICIONES. USTED ACEPTA ESTAR OBLIGADO POR LOS TÉRMINOS DE ESTE ACUERDO DESCARGANDO, INSTALANDO, COPIANDO O UTILIZANDO PRODUCTOS. SI ACEPTA ESTOS TÉRMINOS EN NOMBRE DE OTRA PERSONA, EMPRESA U OTRA ENTIDAD LEGAL, USTED REPRESENTA Y GARANTIZA QUE TIENE AUTORIDAD COMPLETA PARA OBLIGAR A ESA PERSONA, EMPRESA O ENTIDAD LEGAL A ESTOS TÉRMINOS. SI NO ACEPTA ESTOS TÉRMINOS, NO DESCARGUE, INSTALE, COPIE, ACCEDA NI UTILICE EL SOFTWARE Y/O LOS PRODUCTOS Y SERVICIOS EN LA NUBE. 1. Rockwell Automation conserva la propiedad intelectual de todos los Productos y la documentación relacionada. No se otorgan derechos ni licencias distintos de los establecidos en este Acuerdo. La Empresa otorga a Rockwell Automation una licencia no exclusiva, mundial, libre de regalías, perpetua y no revocable para utilizar cualquier comentario que la Empresa proporcione con respecto a los Productos, incluso si la Empresa ha designado los comentarios como confidenciales. Rockwell Automation tendrá derecho a utilizar los comentarios sin restricción ni compensación para la Empresa. 2. La empresa no puede subarrendar, ceder, otorgar licencias, sublicenciar o transferir de otro modo ninguno de los Productos sin el consentimiento previo por escrito de Rockwell Automation. La empresa no puede asignar ni transferir de ninguna manera los derechos de acceso a los Productos sin el consentimiento previo por escrito de Rockwell Automation. Se prohíbe cualquier ensamblaje inverso, ingeniería inversa, des compilación y creación de trabajos derivados basados en los Productos por parte de la Empresa. 3. La Empresa reconoce que los Productos proporcionados en virtud de este Acuerdo son Información confidencial de Rockwell Automation y están protegidos por derechos de autor, patentes, marcas registradas y/o secretos comerciales vigentes o pendientes de Rockwell Automation, y la Empresa acepta mantener la confidencialidad al no divulgar los Productos o la documentación a terceros sin el consentimiento previo por escrito de Rockwell Automation y para proteger la confidencialidad de los Productos como lo haría con la información confidencial de ella misma. La Empresa acepta que su obligación de confidencialidad en virtud de este párrafo sobrevivirá a la expiración o terminación de este Acuerdo. 4. La Empresa acepta que los Productos provistos bajo este Acuerdo son modelos y ejemplos y su aplicación y resultados pueden variar dependiendo de las condiciones de cada cliente y proyecto. Rockwell Automation no garantiza los mismos resultados en cada caso. Este Acuerdo no se interpretará de ninguna manera como un compromiso por parte de Rockwell Automation en ningún momento para fabricar y/u ofrecer Productos para la venta. No existe un acuerdo a nivel de servicio explícito o implícito asociado con el uso de los Productos. Rockwell Automation no garantiza que las funciones contenidas en los Productos cumplan con los requisitos de la Empresa. La Empresa acepta usar todos los Productos solo de acuerdo con las instrucciones y solo para los usos previstos identificados en la documentación. 5. EXCLUSIÓN DE GARANTÍAS Y LIMITACIÓN DE RESPONSABILIDAD. LOS PRODUCTOS SE PROPORCIONAN "TAL CUAL". ROCKWELL AUTOMATION RENUNCIA A TODAS LAS GARANTÍAS, EXPLÍCITAS, IMPLÍCITAS O LEGALES, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. ROCKWELL AUTOMATION NIEGA EXPLÍCITAMENTE TODAS LAS GARANTÍAS DE NO INFRACCIÓN Y NO GARANTIZA EXPRESAMENTE QUE LOS PRODUCTOS, EN SU TOTALIDAD O EN PARTE, ESTARÁN LIBRES DE ERRORES O VULNERABILIDADES DE SEGURIDAD. EN NINGÚN CASO, ROCKWELL AUTOMATION SERÁ RESPONSABLE DE (i) LA PÉRDIDA DE BENEFICIOS, LA PÉRDIDA DE AHORROS, EL TIEMPO DE INACTIVIDAD, LOS DAÑOS ESPECIALES, INDIRECTOS O CONSECUENTES DE CUALQUIER TIPO, O (ii) CUALQUIER LESIÓN PERSONAL, DAÑO A LA PROPIEDAD O DAÑO AL MEDIO AMBIENTE QUE SURJA DE O EN RELACIÓN CON ESTE ACUERDO, YA SEA EN UNA ACCIÓN CONTRACTUAL, DE RESPONSABILIDAD ESTRICTA O DE AGRAVIO, INCLUYENDO NEGLIGENCIA. 6. LA EMPRESA ACUERDA INDEMNIZAR Y EXIMIR A ROCKWELL AUTOMATION DE TODOS LOS COSTOS, PREMIOS, DAÑOS, GASTOS Y HONORARIOS (INCLUIDOS LOS HONORARIOS DE LOS ABOGADOS) RESULTANTES O RELACIONADOS CON CUALQUIER RECLAMACIÓN DE TERCEROS (INCLUYENDO EMPLEADOS Y AGENTES DE LA EMPRESA) CONTRA ROCKWELL AUTOMATION, SUS DISTRIBUIDORES, AGENTES, FUNCIONARIOS, DIRECTORES O EMPLEADOS POR LESIONES PERSONALES (INCLUYENDO LA MUERTE), DAÑOS A LA PROPIEDAD O DAÑOS AMBIENTALES RELACIONADOS O RESULTANTES DEL USO DE LOS PRODUCTOS. 7. En caso de que se exporte un Producto, la Empresa acepta cumplir con todas las Leyes y Reglamentos de Control de Exportaciones de los Estados Unidos aplicables, y las leyes de control de exportaciones aplicables de otros países. Este Acuerdo se regirá por las leyes del estado de Wisconsin. Este Acuerdo es el Acuerdo completo y exclusivo entre Rockwell Automation y la Empresa, y reemplaza todos los acuerdos anteriores, ya sean escritos u orales, relacionados con estos Productos.

¿Necesita ayuda?

Si necesita ayuda con alguna aplicación o tiene comentarios acerca del Innovation Center, por favor contáctenos.



¿Cómo puedo hacerlo funcionar?

Descargue la carpeta SCMSPS.zip y extraiga los archivos. Restaure la aplicación SEMCSB.optix con el Software Factorytalk Optix Studio. Posteriormente restaure el archivo Project_PF755_PF755T.ACD con el Software Studio 5000.



Para la instalación de FT Analytics GuardianAI seguir el manual 1.03.00_FactoryTalk Analytics GuardianAI_Quick Installation Guide.pdf.



Requerimientos de sistema para la aplicación:

Item Requerimiento Versión
1 Factorytalk Analytics GuardianAI v.1.03
2 FT LogixEcho v3
3 Studio 5000 v36
4 Factorytalk Optix v1.5.6

Tabla No.1



Conocimientos requeridos:

Conocimiento en los softwares Factorytalk Optix Studio, Studio 5000, Logix Echo, Factorytalk Analytics GuardianAI y redes de comunicaciones.






Guía de Implementación




  • Workflow step by step icon

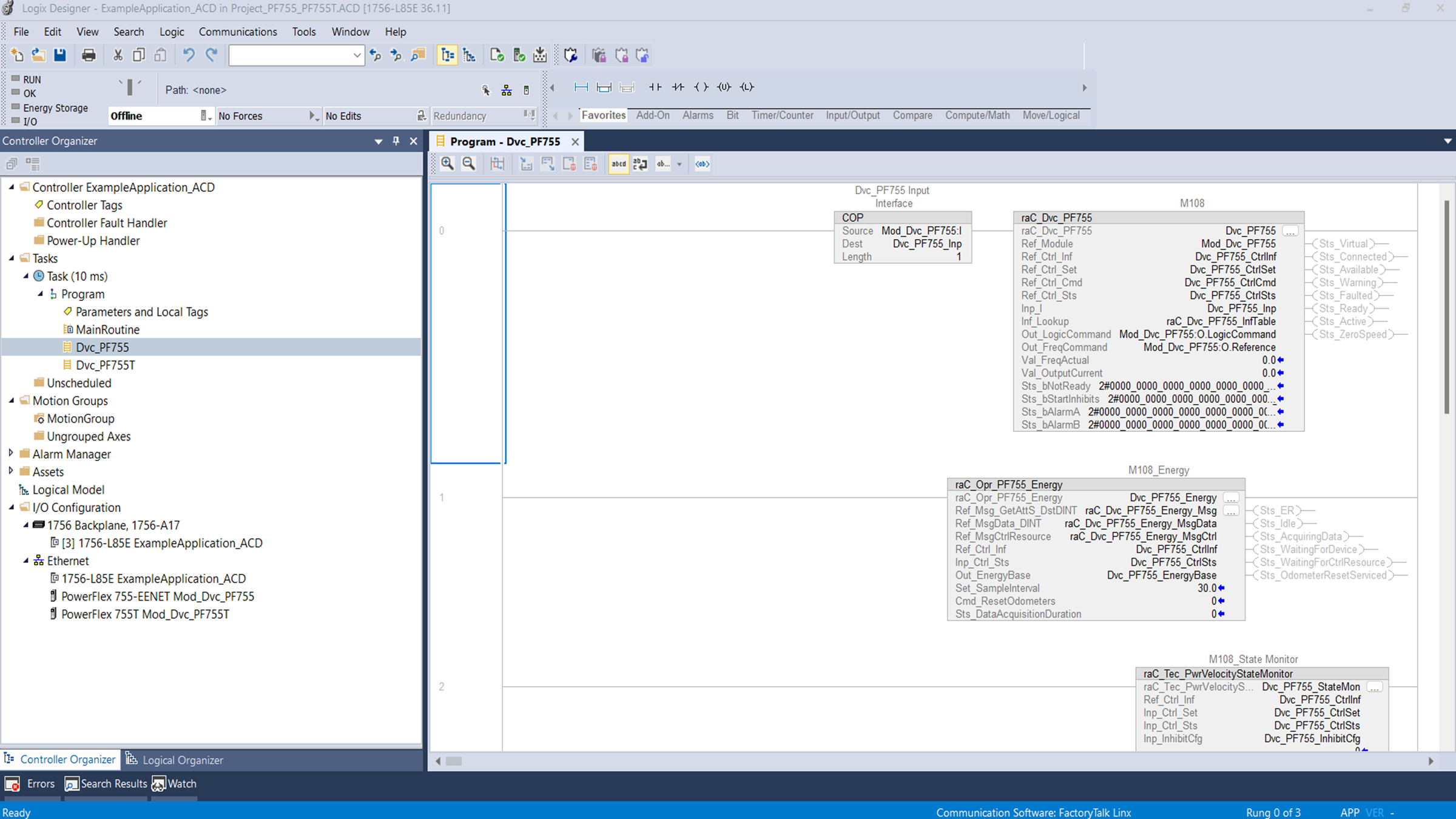

    Paso 01



    Abrir el archivo Project_PF755_PF755T.ACD, reutilizar los Add-On Instructions y UDT (User - Defined Types).

    Configure el Drive PF755 ó PF755T utilizando los Add-on Profile y el studio 5000.





    Ver video: How to Configure PowerFlex 755TS VFDs with Integrated Motion: Part 2, Online Configuration.


    Integración de los Drive PF755_PF755T con Studio 5000_Step1

    Integración de los Drive PF755_PF755T con Studio 5000_Step1


  • Workflow step by step icon

    Paso 02



    Abrir el archivo SCMSPS.optix con FactoryTalk Optix Studio.



    Ver link:  Open a project.



    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FactoryTalk Optix Studio_Step2

    FactoryTalk Optix Studio_Step2

  • Workflow step by step icon

    Paso 03

    Configure la ruta de comunicaciones del controlador ControlLogix o CompactLogix.



    Ver link:  Open a project.



    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FactoryTalk Optix Studio_Ruta de comunicación_Step3

    FactoryTalk Optix Studio_Ruta de comunicación_Step3

  • Workflow step by step icon

    Paso 04



    Restaurar la dirección URL de la aplicación FT Analytics GuardianAI.



    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_Web Brower URL_FT GuardianAI_Step4

    Web Brower URL_FT GuardianAI_Step4

  • Workflow step by step icon

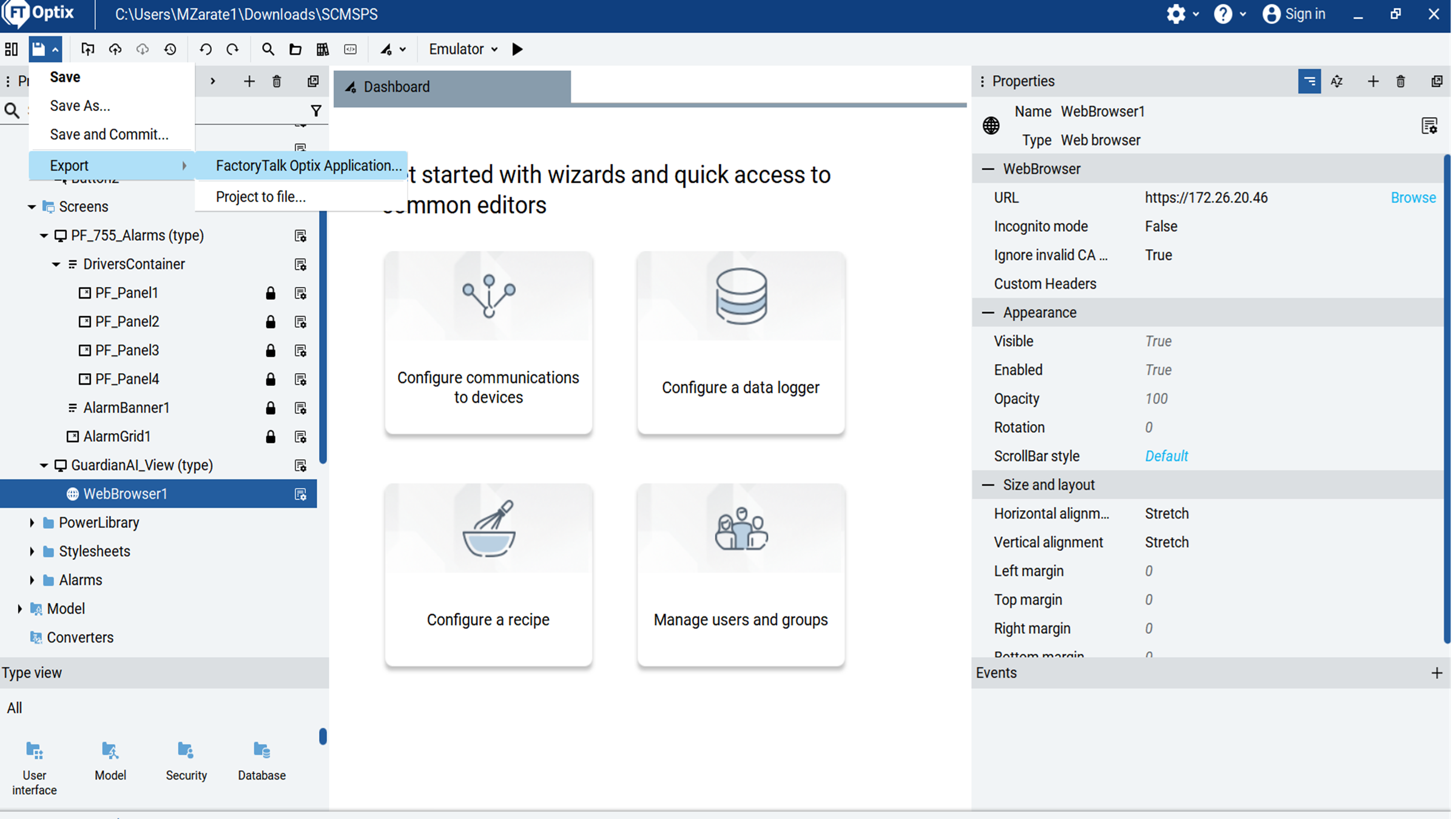

    Paso 05

    Crear la aplicación de la FactoryTalk Optix (FTOptixApplication).





    Ver link: Export a FactoryTalk Optix Application to a folder.



    Exportar una aplicación FactoryTalk Optix a una carpeta_Step5

    Exportar una aplicación FactoryTalk Optix a una carpeta_Step5


  • Workflow step by step icon

    Paso 06



    Al abrir la aplicación que fue creada previamente con FT Optix Studio, se visualizara las siguientes imágenes. (Clica para ampliar)

    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6a

    FTOptixApplication Main View_Step6a

    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Gaurdian AI_Step6b

    FTOptixApplication Gaurdian AI_Step6b

    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6c

    FTOptixApplication Main View_Step6c

    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6d

    FTOptixApplication Main View_Step6d


    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6e

    FTOptixApplication Main View_Step6e

    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6f

    FTOptixApplication Main View_Step6f

    scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6g

    FTOptixApplication Main View_Step6g

Integración de los Drive PF755_PF755T con Studio 5000_Step1

Integración de los Drive PF755_PF755T con Studio 5000_Step1

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FactoryTalk Optix Studio_Step2

FactoryTalk Optix Studio_Step2

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FactoryTalk Optix Studio_Ruta de comunicación_Step3

FactoryTalk Optix Studio_Ruta de comunicación_Step3

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_Web Brower URL_FT GuardianAI_Step4

Web Brower URL_FT GuardianAI_Step4

Exportar una aplicación FactoryTalk Optix a una carpeta_Step5

Exportar una aplicación FactoryTalk Optix a una carpeta_Step5

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6a

FTOptixApplication Main View_Step6a

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Gaurdian AI_Step6b

FTOptixApplication Gaurdian AI_Step6b

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6c

FTOptixApplication Main View_Step6c

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6d

FTOptixApplication Main View_Step6d

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6e

FTOptixApplication Main View_Step6e

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6f

FTOptixApplication Main View_Step6f

scmsps-scalable-condition-monitoring-solution-for-pumping-systems_FTOptixApplication Main View_Step6g

FTOptixApplication Main View_Step6g







SCMSPS - Solución Escalable de Monitoreo de Condición para Sistemas de Bombeo

Versión 1.0 - Marzo de 2025
