Función Limpieza de Bombas con PowerFlex 525 y Compact Logix

Secuencia de rotaciones hacia delante y hacia atrás para eliminar los atascos del impulsor de una bomba cuando se produce una condición de sobrecorriente. Esta función también se conoce como antiatasco o antiarrastre. - [Tiempo de Implementación: 120 minutos]
Innovation Center Home Page
Water removal from flooded basement with pump_ADO_1424375602
AHIC Color Logo
  • Visión general
  • Guía de Implementación
Innovation Center Home Page

¿Para qué sirve esto?

Esta aplicación es usada para buscar limpiar o desincrustar impulsores o tuberías mediante agitación por cambio de sentido de giro en aquellos procesos donde se requiere el bombeo de sustancias con alto nivel de lodos o solidos adheribles los cuales pueden ocasionar que los impulsores de las bombas no trabajen de forma eficiente o taponamientos en las tuberías.

¿Esto me resulta útil?

La función de limpieza de la bomba en un variador de frecuencia (VFD) utiliza una secuencia programada de rotaciones hacia adelante y hacia atrás para eliminar obstrucciones del impulsor de la bomba. Esta función también se conoce como antibloqueo o anti desgaste.

Como funciona.

  1. El VFD detecta que el motor de la bomba está sobrecargado.
  2. El VFD inicia automáticamente la secuencia de limpieza de la bomba.
  3. La bomba gira hacia adelante y hacia atrás a las velocidades designadas para desatascar la obstrucción.
  4. Tras la secuencia de limpieza, el VFD vuelve a su funcionamiento normal.
pump-clean-function-using-powerflex-525-and-compact-logix_Fig 1.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 1.jpg



Descargas

Tenga en cuenta: deberá aceptar los Términos y Condiciones para cada descarga.

Archivo descargable ›
Términos y condiciones Aceptación. ROCKWELL AUTOMATION PROPORCIONARÁ ACCESO A LOS PRODUCTOS DE ROCKWELL (BUENAS PRÁCTICAS, APLICACIONES Y CONOCIMIENTOS) CON LA CONDICIÓN DE QUE USTED ACEPTE Y CUMPLA LOS SIGUIENTES TÉRMINOS Y CONDICIONES. USTED ACEPTA ESTAR OBLIGADO POR LOS TÉRMINOS DE ESTE ACUERDO DESCARGANDO, INSTALANDO, COPIANDO O UTILIZANDO PRODUCTOS. SI ACEPTA ESTOS TÉRMINOS EN NOMBRE DE OTRA PERSONA, EMPRESA U OTRA ENTIDAD LEGAL, USTED REPRESENTA Y GARANTIZA QUE TIENE AUTORIDAD COMPLETA PARA OBLIGAR A ESA PERSONA, EMPRESA O ENTIDAD LEGAL A ESTOS TÉRMINOS. SI NO ACEPTA ESTOS TÉRMINOS, NO DESCARGUE, INSTALE, COPIE, ACCEDA NI UTILICE EL SOFTWARE Y/O LOS PRODUCTOS Y SERVICIOS EN LA NUBE. 1. Rockwell Automation conserva la propiedad intelectual de todos los Productos y la documentación relacionada. No se otorgan derechos ni licencias distintos de los establecidos en este Acuerdo. La Empresa otorga a Rockwell Automation una licencia no exclusiva, mundial, libre de regalías, perpetua y no revocable para utilizar cualquier comentario que la Empresa proporcione con respecto a los Productos, incluso si la Empresa ha designado los comentarios como confidenciales. Rockwell Automation tendrá derecho a utilizar los comentarios sin restricción ni compensación para la Empresa. 2. La empresa no puede subarrendar, ceder, otorgar licencias, sublicenciar o transferir de otro modo ninguno de los Productos sin el consentimiento previo por escrito de Rockwell Automation. La empresa no puede asignar ni transferir de ninguna manera los derechos de acceso a los Productos sin el consentimiento previo por escrito de Rockwell Automation. Se prohíbe cualquier ensamblaje inverso, ingeniería inversa, des compilación y creación de trabajos derivados basados en los Productos por parte de la Empresa. 3. La Empresa reconoce que los Productos proporcionados en virtud de este Acuerdo son Información confidencial de Rockwell Automation y están protegidos por derechos de autor, patentes, marcas registradas y/o secretos comerciales vigentes o pendientes de Rockwell Automation, y la Empresa acepta mantener la confidencialidad al no divulgar los Productos o la documentación a terceros sin el consentimiento previo por escrito de Rockwell Automation y para proteger la confidencialidad de los Productos como lo haría con la información confidencial de ella misma. La Empresa acepta que su obligación de confidencialidad en virtud de este párrafo sobrevivirá a la expiración o terminación de este Acuerdo. 4. La Empresa acepta que los Productos provistos bajo este Acuerdo son modelos y ejemplos y su aplicación y resultados pueden variar dependiendo de las condiciones de cada cliente y proyecto. Rockwell Automation no garantiza los mismos resultados en cada caso. Este Acuerdo no se interpretará de ninguna manera como un compromiso por parte de Rockwell Automation en ningún momento para fabricar y/u ofrecer Productos para la venta. No existe un acuerdo a nivel de servicio explícito o implícito asociado con el uso de los Productos. Rockwell Automation no garantiza que las funciones contenidas en los Productos cumplan con los requisitos de la Empresa. La Empresa acepta usar todos los Productos solo de acuerdo con las instrucciones y solo para los usos previstos identificados en la documentación. 5. EXCLUSIÓN DE GARANTÍAS Y LIMITACIÓN DE RESPONSABILIDAD. LOS PRODUCTOS SE PROPORCIONAN "TAL CUAL". ROCKWELL AUTOMATION RENUNCIA A TODAS LAS GARANTÍAS, EXPLÍCITAS, IMPLÍCITAS O LEGALES, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. ROCKWELL AUTOMATION NIEGA EXPLÍCITAMENTE TODAS LAS GARANTÍAS DE NO INFRACCIÓN Y NO GARANTIZA EXPRESAMENTE QUE LOS PRODUCTOS, EN SU TOTALIDAD O EN PARTE, ESTARÁN LIBRES DE ERRORES O VULNERABILIDADES DE SEGURIDAD. EN NINGÚN CASO, ROCKWELL AUTOMATION SERÁ RESPONSABLE DE (i) LA PÉRDIDA DE BENEFICIOS, LA PÉRDIDA DE AHORROS, EL TIEMPO DE INACTIVIDAD, LOS DAÑOS ESPECIALES, INDIRECTOS O CONSECUENTES DE CUALQUIER TIPO, O (ii) CUALQUIER LESIÓN PERSONAL, DAÑO A LA PROPIEDAD O DAÑO AL MEDIO AMBIENTE QUE SURJA DE O EN RELACIÓN CON ESTE ACUERDO, YA SEA EN UNA ACCIÓN CONTRACTUAL, DE RESPONSABILIDAD ESTRICTA O DE AGRAVIO, INCLUYENDO NEGLIGENCIA. 6. LA EMPRESA ACUERDA INDEMNIZAR Y EXIMIR A ROCKWELL AUTOMATION DE TODOS LOS COSTOS, PREMIOS, DAÑOS, GASTOS Y HONORARIOS (INCLUIDOS LOS HONORARIOS DE LOS ABOGADOS) RESULTANTES O RELACIONADOS CON CUALQUIER RECLAMACIÓN DE TERCEROS (INCLUYENDO EMPLEADOS Y AGENTES DE LA EMPRESA) CONTRA ROCKWELL AUTOMATION, SUS DISTRIBUIDORES, AGENTES, FUNCIONARIOS, DIRECTORES O EMPLEADOS POR LESIONES PERSONALES (INCLUYENDO LA MUERTE), DAÑOS A LA PROPIEDAD O DAÑOS AMBIENTALES RELACIONADOS O RESULTANTES DEL USO DE LOS PRODUCTOS. 7. En caso de que se exporte un Producto, la Empresa acepta cumplir con todas las Leyes y Reglamentos de Control de Exportaciones de los Estados Unidos aplicables, y las leyes de control de exportaciones aplicables de otros países. Este Acuerdo se regirá por las leyes del estado de Wisconsin. Este Acuerdo es el Acuerdo completo y exclusivo entre Rockwell Automation y la Empresa, y reemplaza todos los acuerdos anteriores, ya sean escritos u orales, relacionados con estos Productos.

¿Necesita ayuda?

Si necesita ayuda con alguna aplicación o tiene comentarios acerca del Innovation Center, por favor contáctenos.



Las aguas residuales domésticas e industriales contienen partículas y fibras que no son eliminadas por los filtros de malla. La función de desatasco elimina las obstrucciones para proteger la bomba y reducir el mantenimiento. La obstrucción de los impulsores en las bombas de aguas residuales puede ser un problema permanente y grave. Con el tiempo, las fibras y partículas se acumulan en los álabes del impulsor, lo que reduce la eficiencia y el desgaste de la bomba. La obstrucción reduce la capacidad de la bomba y puede bloquearla, lo que resulta en tiempos de inactividad para mantenimiento y, en última instancia, una vida útil más corta.


La limpieza manual de la bomba requiere mucho tiempo, ya que el personal de mantenimiento debe viajar al sitio para levantar, limpiar y reinstalar la bomba; un proceso que a menudo requiere equipo especial.

Durante el funcionamiento, el sistema de monitorización inicia un ciclo de limpieza cuando el bombeo consume más corriente, como debería ocurrir normalmente.

Tenga en cuenta que no todos los tipos de bomba pueden funcionar en sentido contrario. Los operadores deben consultar siempre con el fabricante de la bomba antes de utilizar esta función.



Beneficios

  • Reduces downtime
    • Al automatizar el proceso de limpieza de las bombas, las plantas de tratamiento pueden ahorrar tiempo y dinero.
  • Libera tiempo a los técnicos
    • Los técnicos pueden centrarse en otras tareas en lugar de limpiar manualmente las bombas obstruidas.
  • Prolonga la vida útil del equipo
    • Al reducir el desgaste del equipo de bombeo, este dura más.


¿Cómo puedo hacerlo funcionar?

  • Hardware
    • Procesadores 5000 CompactLogix
    • PowerFlex 525
  • Software
    • Studio 5000
  • Conocimientos previos 
    • Conocimiento medio en Studio 5000
    • Conocimiento medio PowerFlex




Guía de Implementación



Puede configurar activadores para que se ejecute la función de limpieza de la bomba. Por ejemplo, puede configurarla para que se ejecute cada vez que la bomba se arranque o se detenga, o cuando se detecta una sobrecarga o bajo carga. Esta aplicación solo cubre la condición de sobrecarga.




  • Workflow step by step icon

    Paso 01

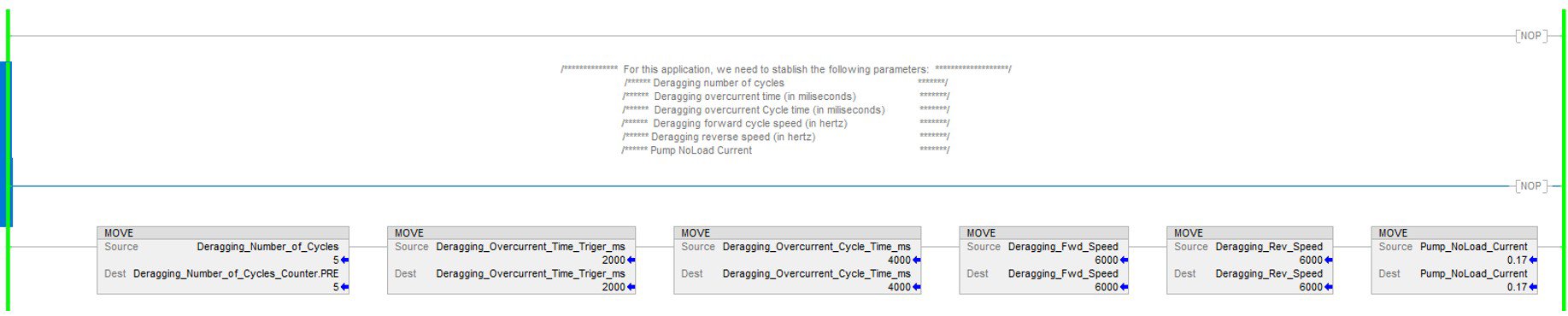

    Durante el proceso de inicio se deben ingresar los siguientes datos (como se muestra en la siguiente figura del programa de escalera Logix):



    • Número de ciclos de arrastre. Establece cuántos ciclos (avance y retroceso) ejecutará la bomba durante el proceso de limpieza.
    • Tiempo de sobre corriente de arrastre. Duración de la sobre corriente que inicia la secuencia de limpieza.
    • Velocidad de avance de arrastre. Velocidad en avance durante el proceso de limpieza.
    • Velocidad de retroceso de arrastre. Velocidad en retroceso durante el proceso de limpieza.
    • Corriente sin carga de la bomba. Corriente del motor sin carga.
    • Tiempo de aceleración y desaceleración durante el arrastre.

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 2.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 2.jpg


  • Workflow step by step icon

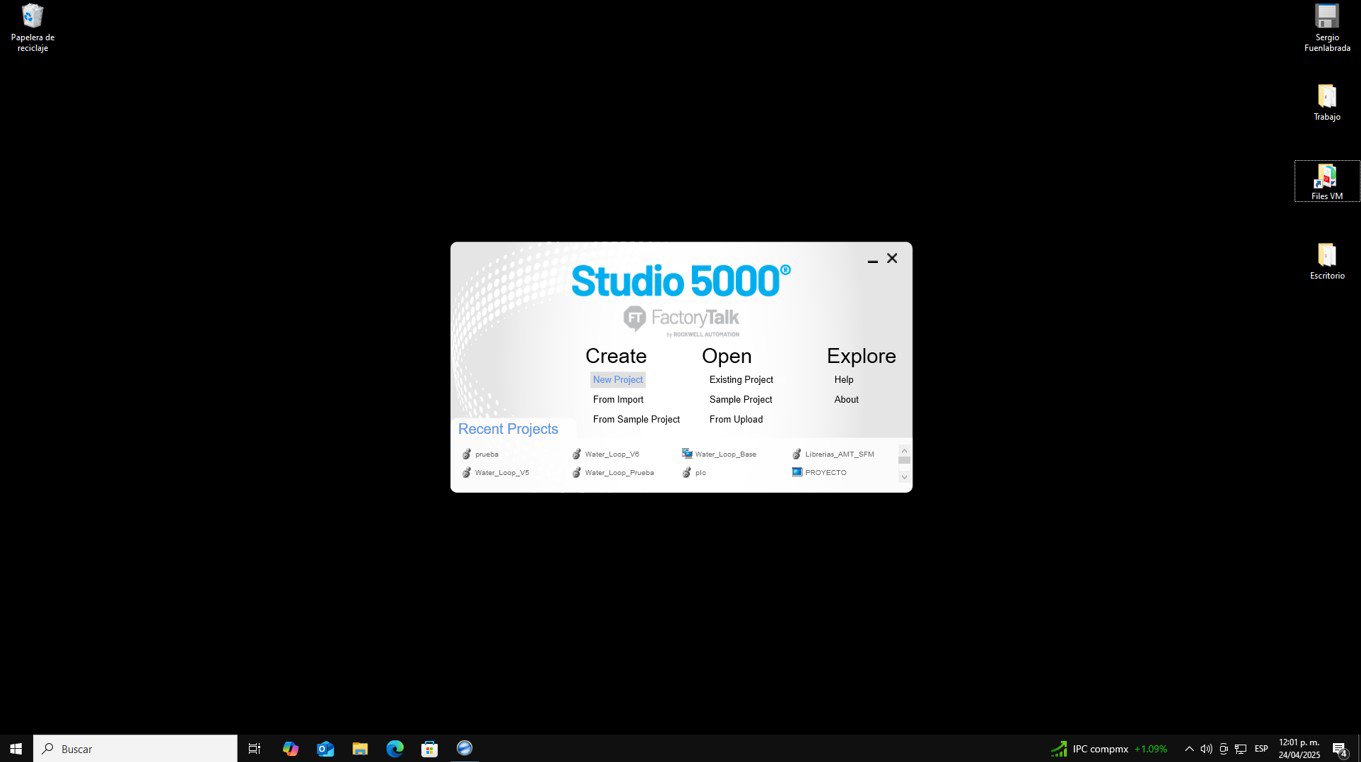

    Paso 02



    Se despliega el Software de desarrollo Studio 5000 y se abre un proyecto nuevo.


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 3.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 3.jpg

  • Workflow step by step icon

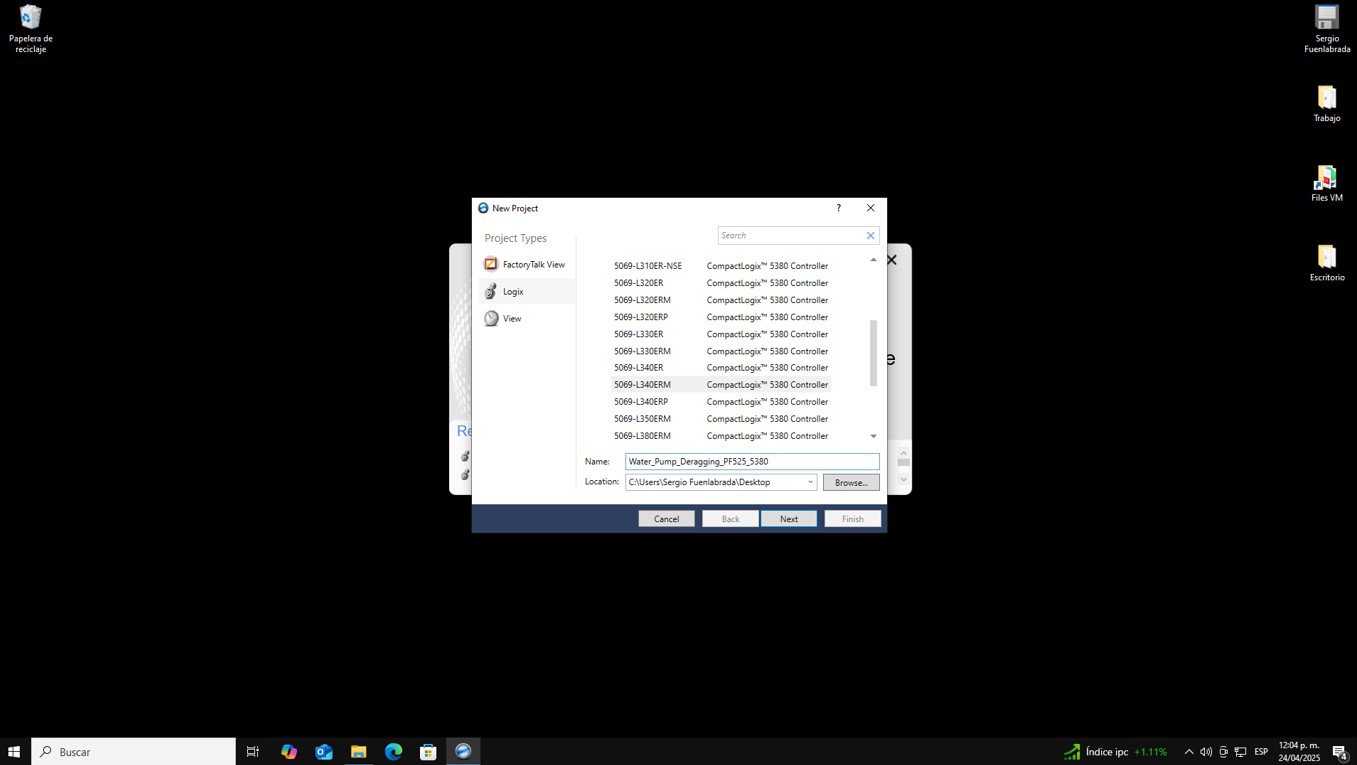

    Paso 03



    Se elige el Controlador que se usará en el proyecto y se le asigna un nombre.


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 4.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 4.jpg

  • Workflow step by step icon

    Paso 04

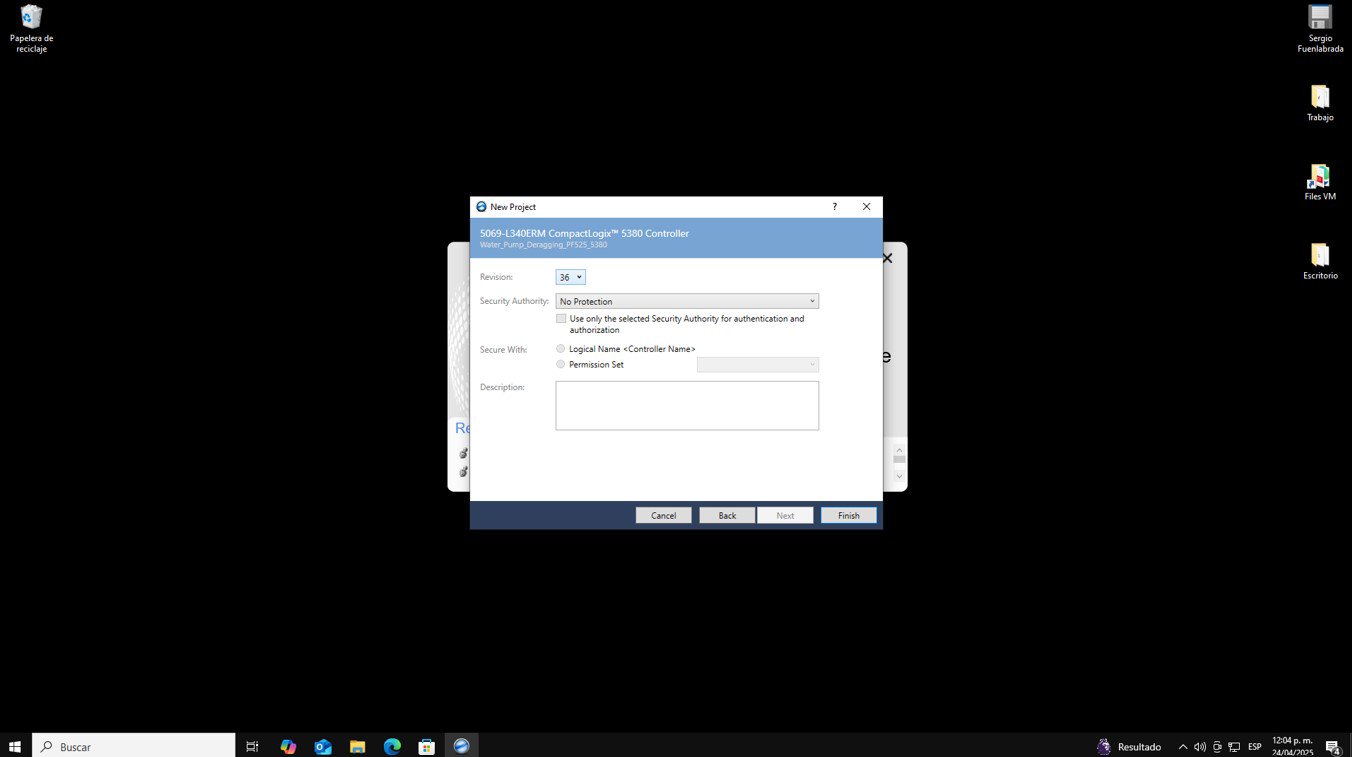

    Se ingresa la revisión del controlador.


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 5.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 5.jpg

  • Workflow step by step icon

    Paso 05

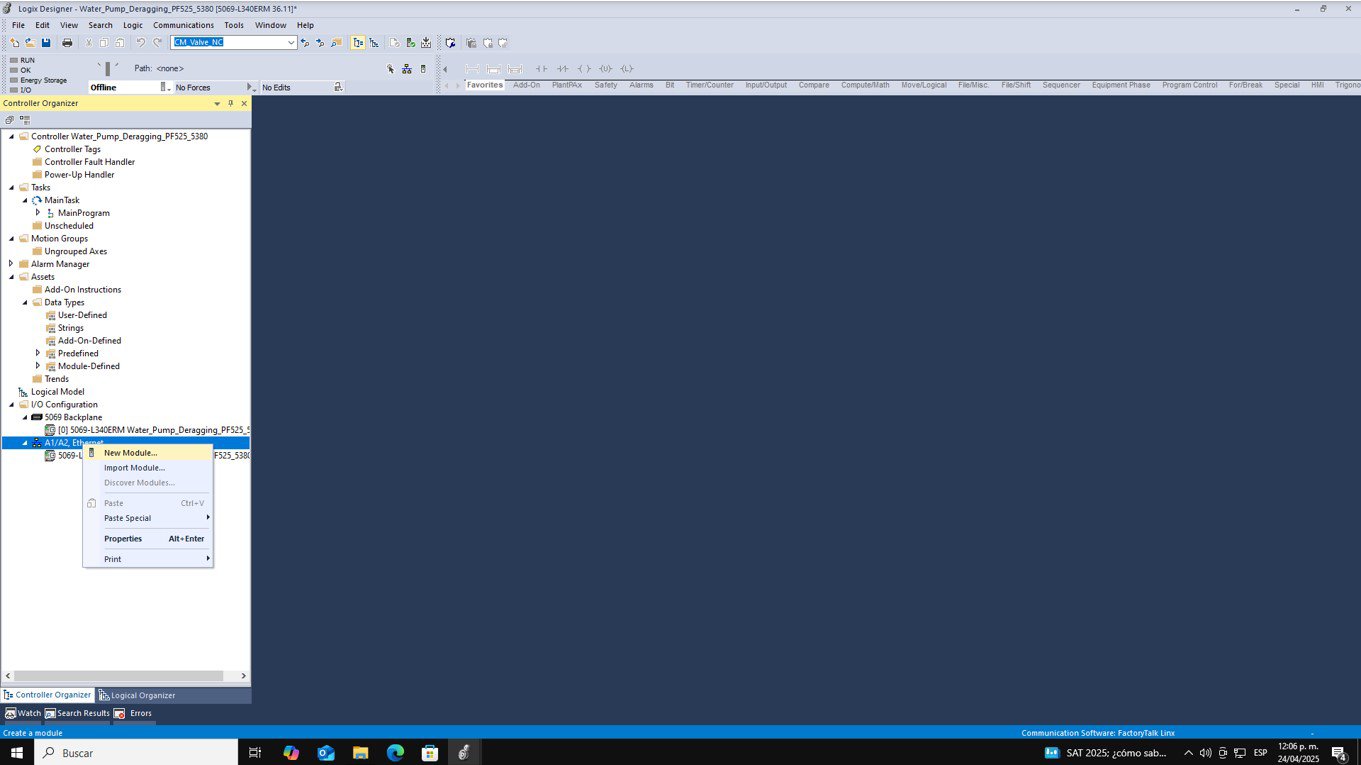

    Se unifica la red de comunicación.


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 6.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 6.jpg

  • Workflow step by step icon

    Paso 06

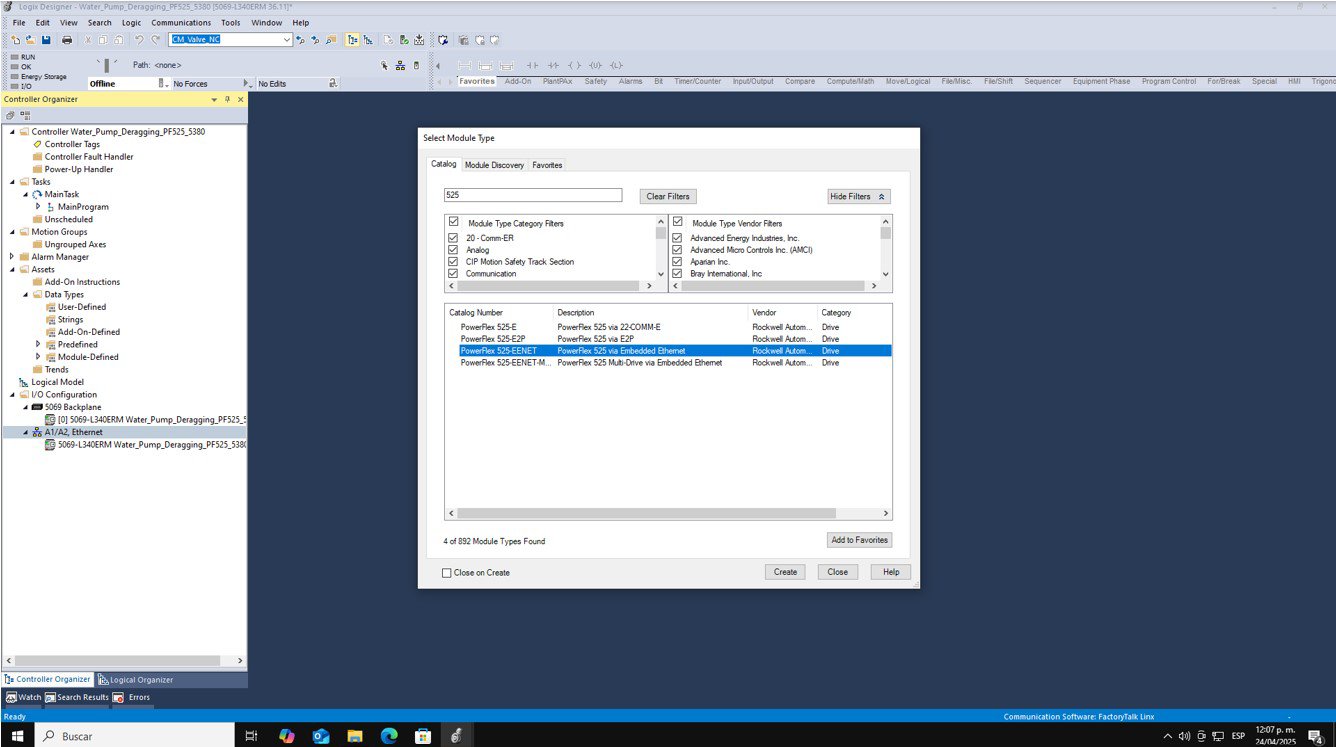

    Se agrega un Drive PowerFlex 525 a la red de Ethernet.


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 7.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 7.jpg

  • Workflow step by step icon

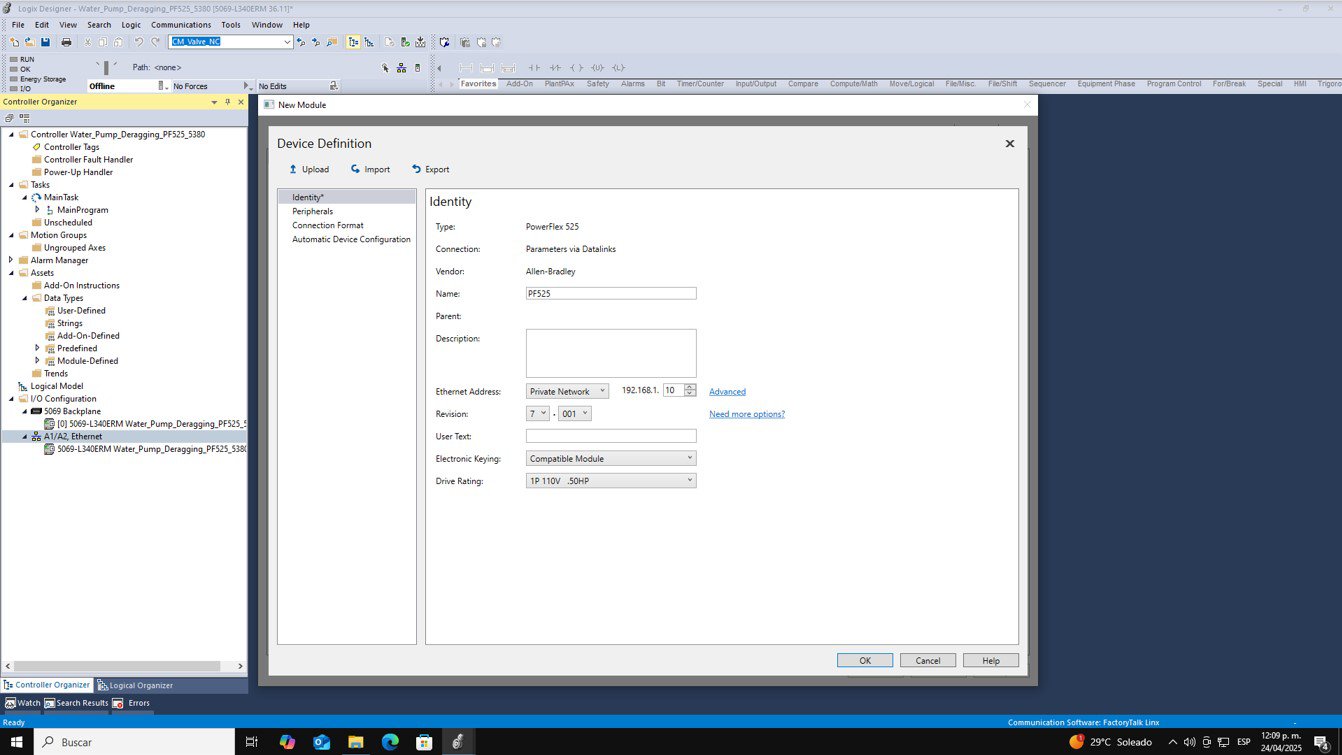

    Paso 07



    Se asigna nombre, dirección IP y características del Drive.


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 8.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 8.jpg

  • Workflow step by step icon

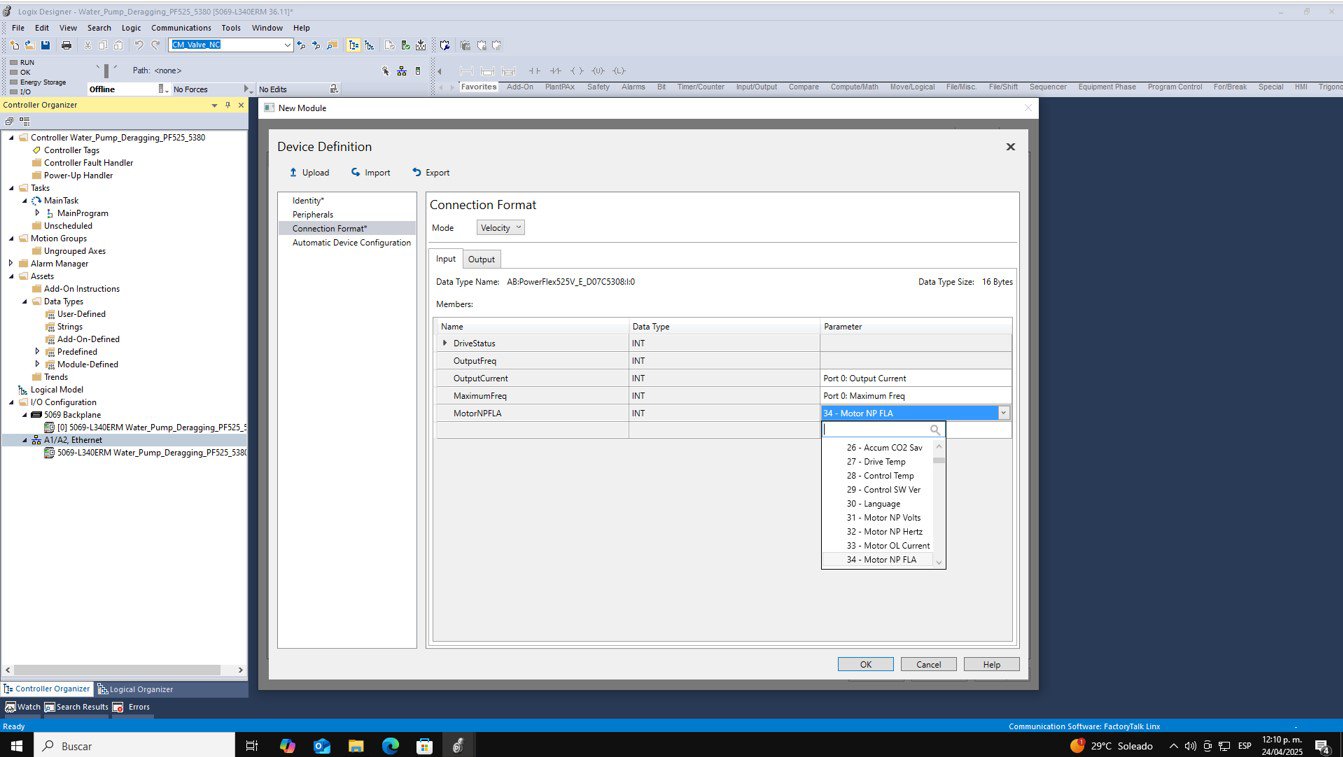

    Paso 08



    Se dan de alta parámetros que se usarán en el programa provenientes del Drive mediante Data Links.


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 9.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 9.jpg

  • Workflow step by step icon

    Paso 09

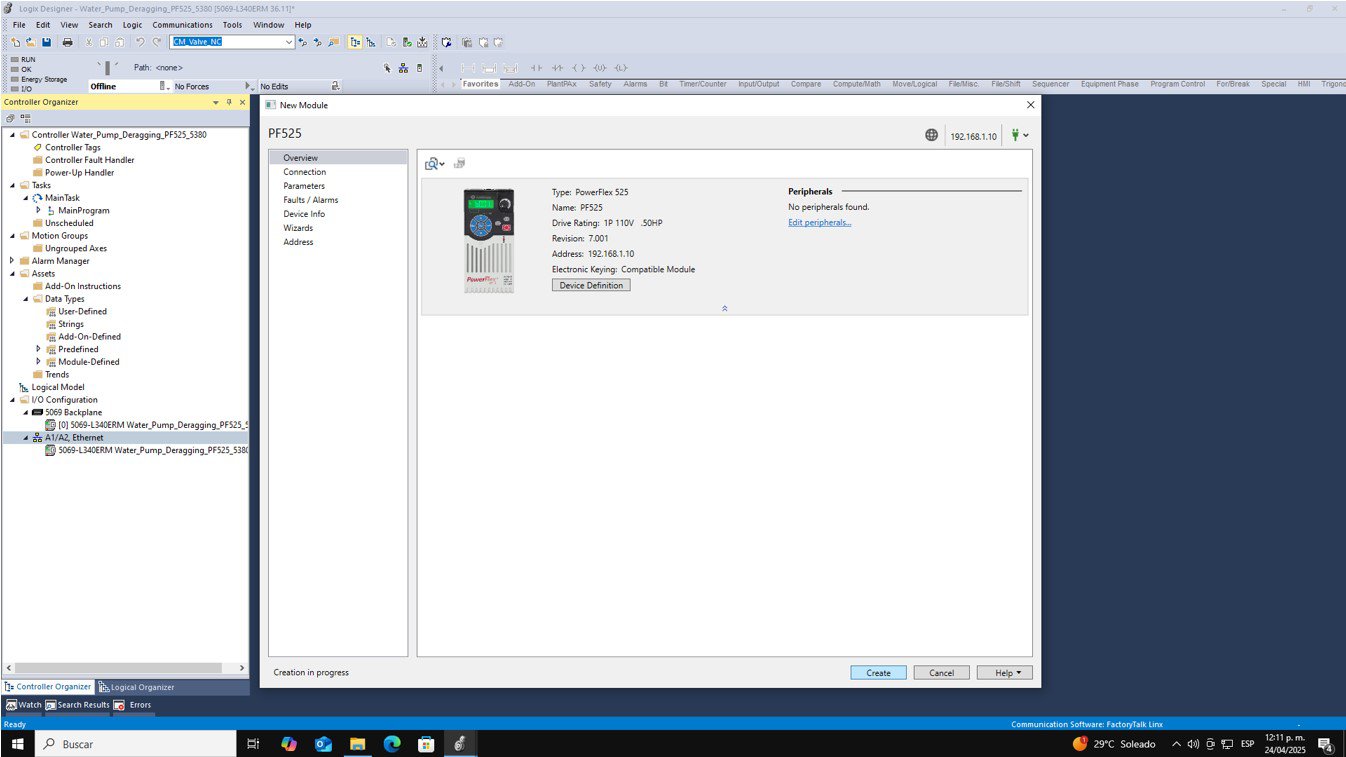

    Se despliega el Drive usando los Add-on profiles


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 10.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 10.jpg

  • Workflow step by step icon

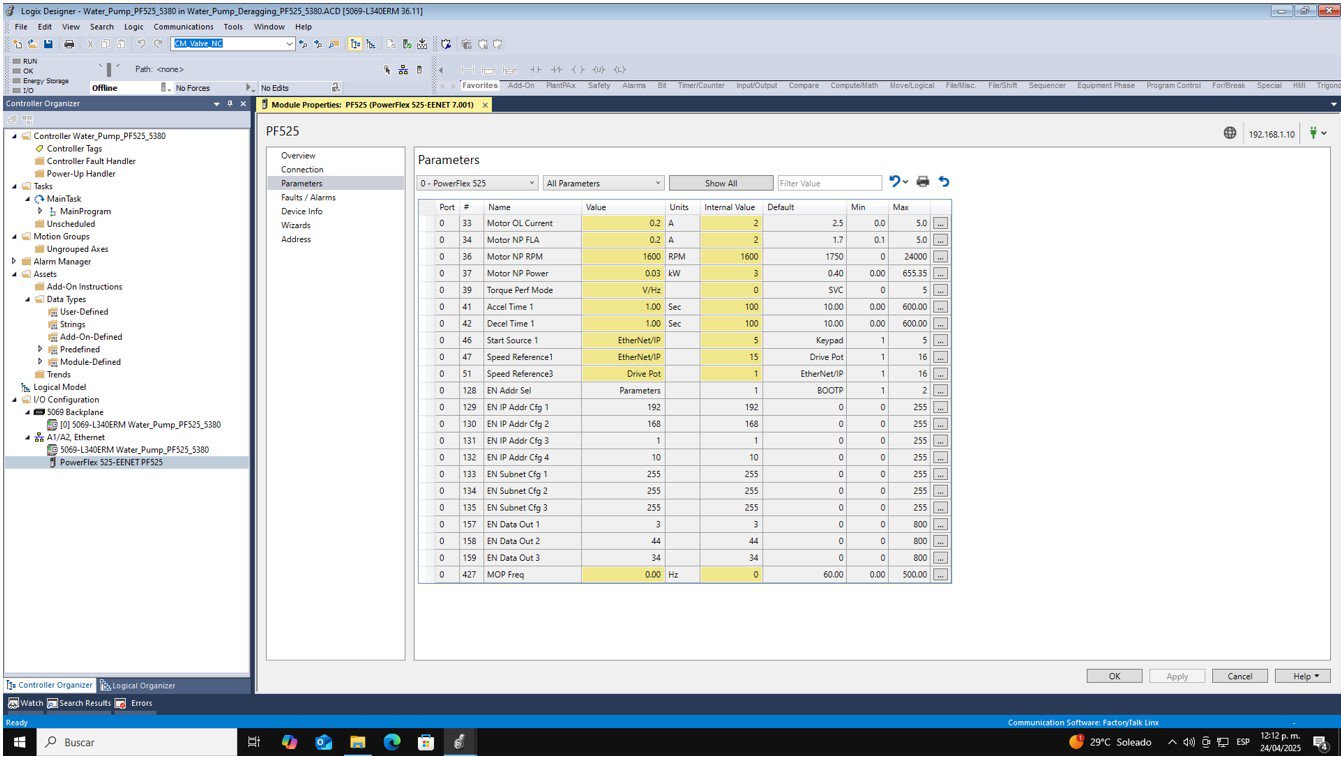

    Paso 10



    Se visualizan los parámetros que fueron modificados vs los de default


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 11.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 11.jpg

  • Workflow step by step icon

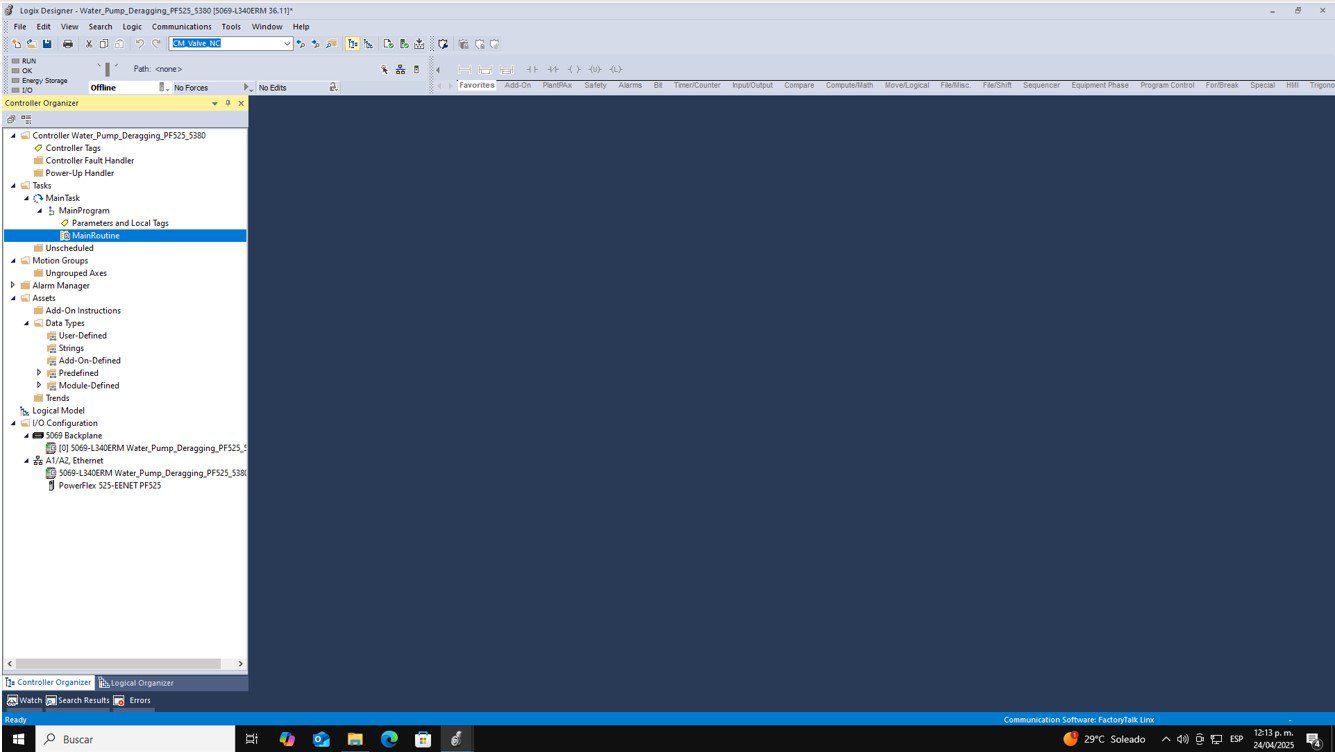

    Paso 11



    Se ubica en el editor para dar de alta el programa de escalera


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 12.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 12.jpg

  • Workflow step by step icon

    Paso 12

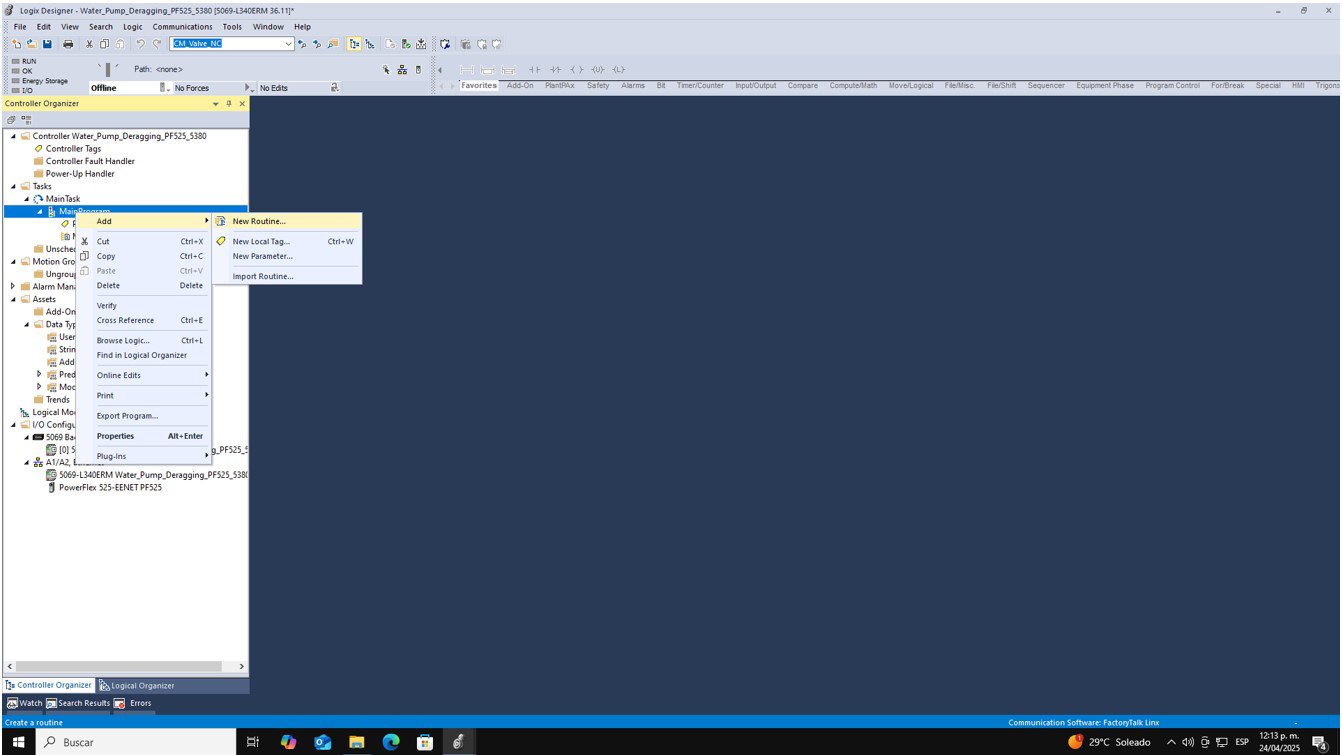

    Se da de alta la carpeta que contendrá el editor de programación de escalera


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 13.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 13.jpg

  • Workflow step by step icon

    Paso 13



    Se establece las características del tipo de editor


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 14.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 14.jpg

  • Workflow step by step icon

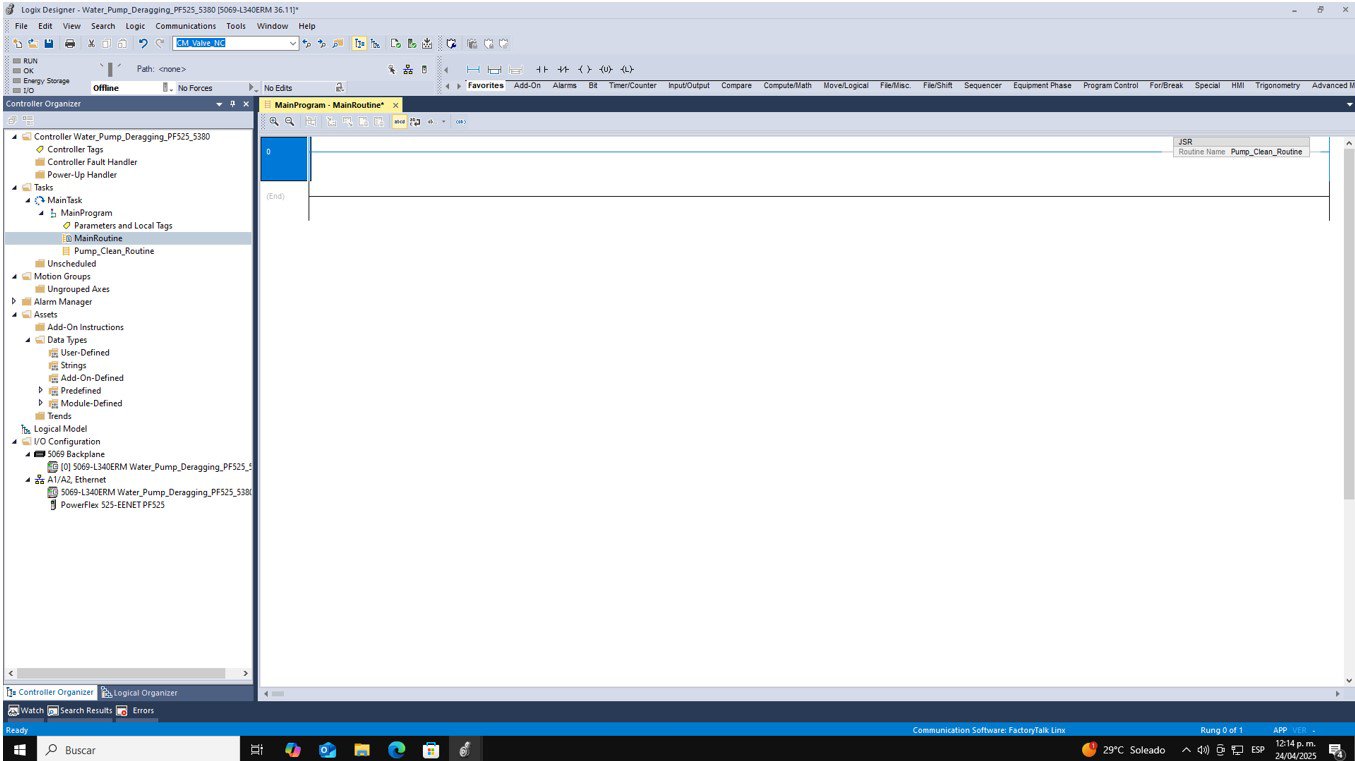

    Paso 14



    Se hace la habilitación para que corra el programa de aplicación de escalera


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 15.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 15.jpg

  • Workflow step by step icon

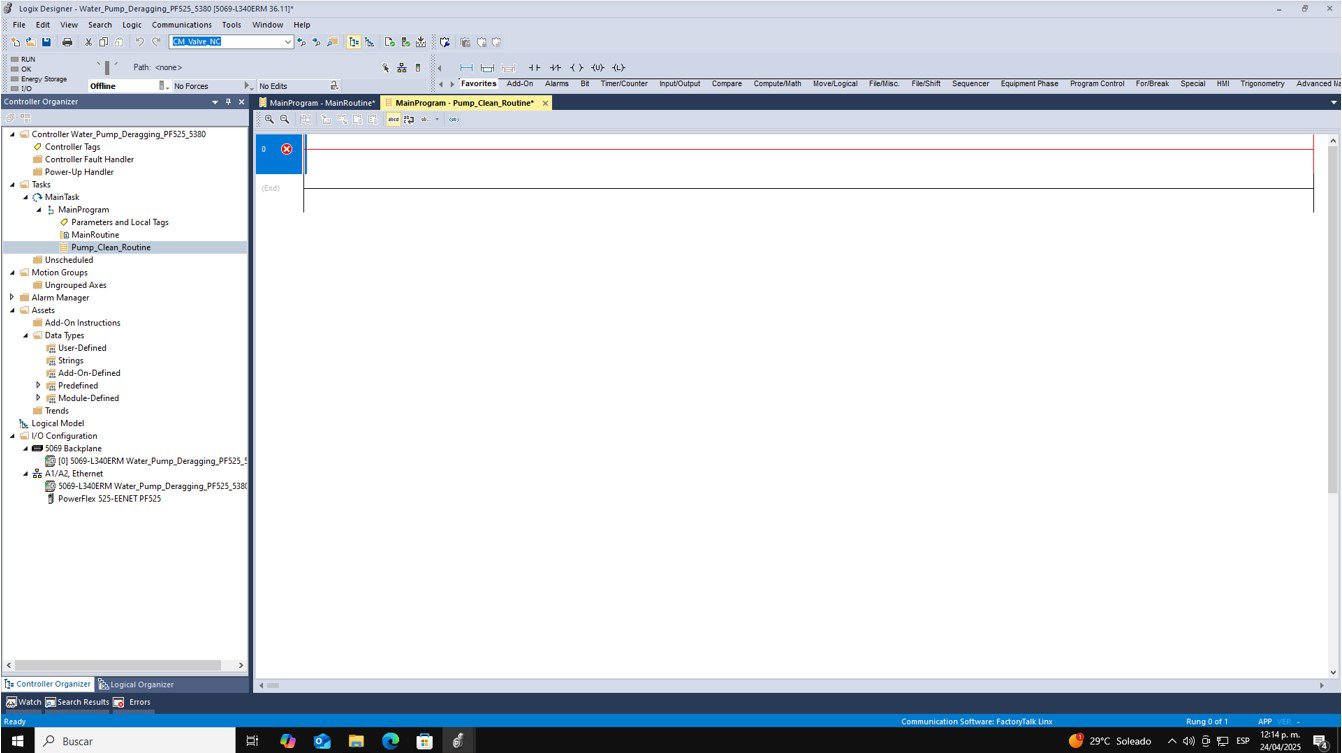

    Paso 15



    Se entra al editor de programación en escalera


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 16.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 16.jpg

  • Workflow step by step icon

    Paso 16

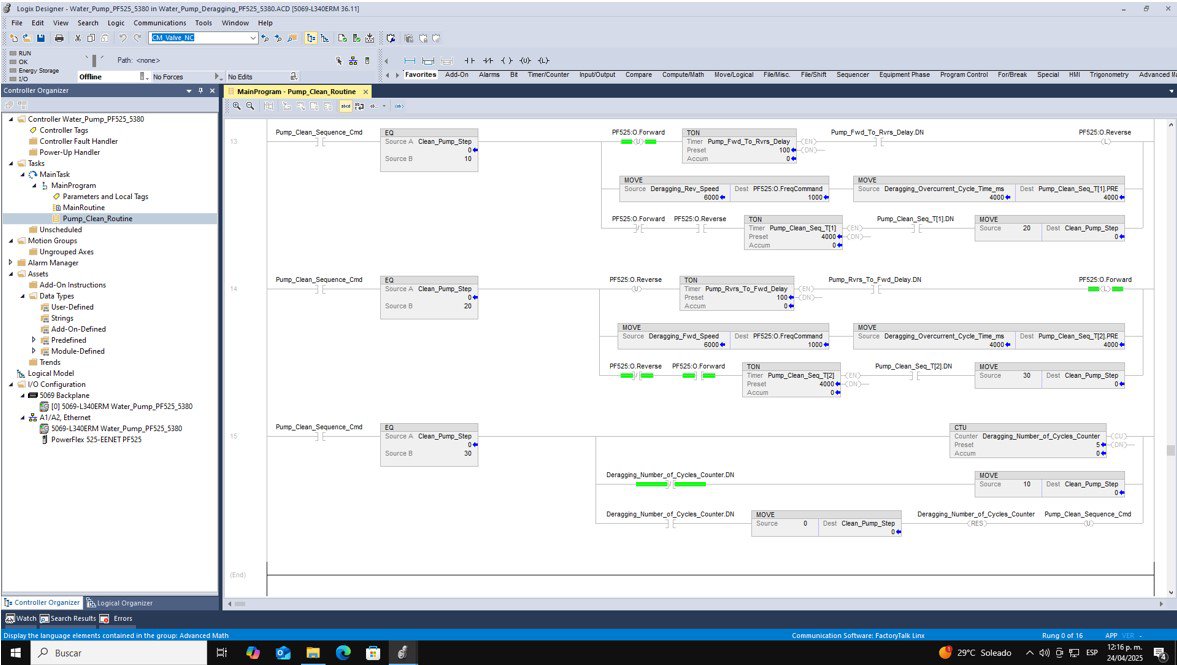

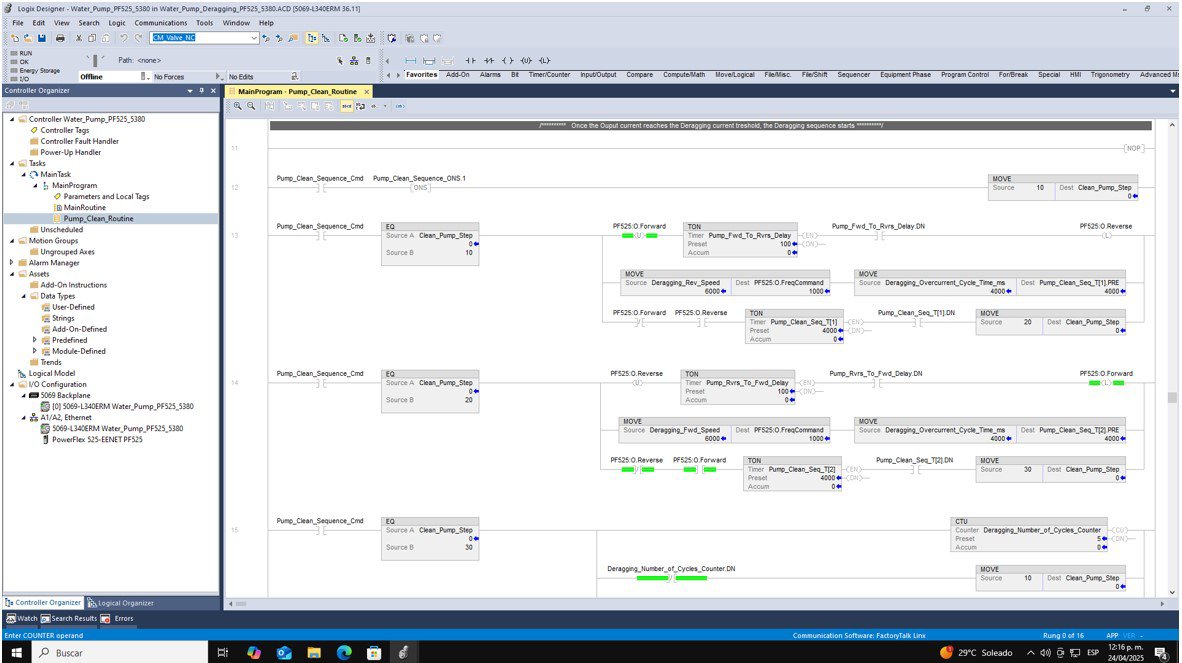

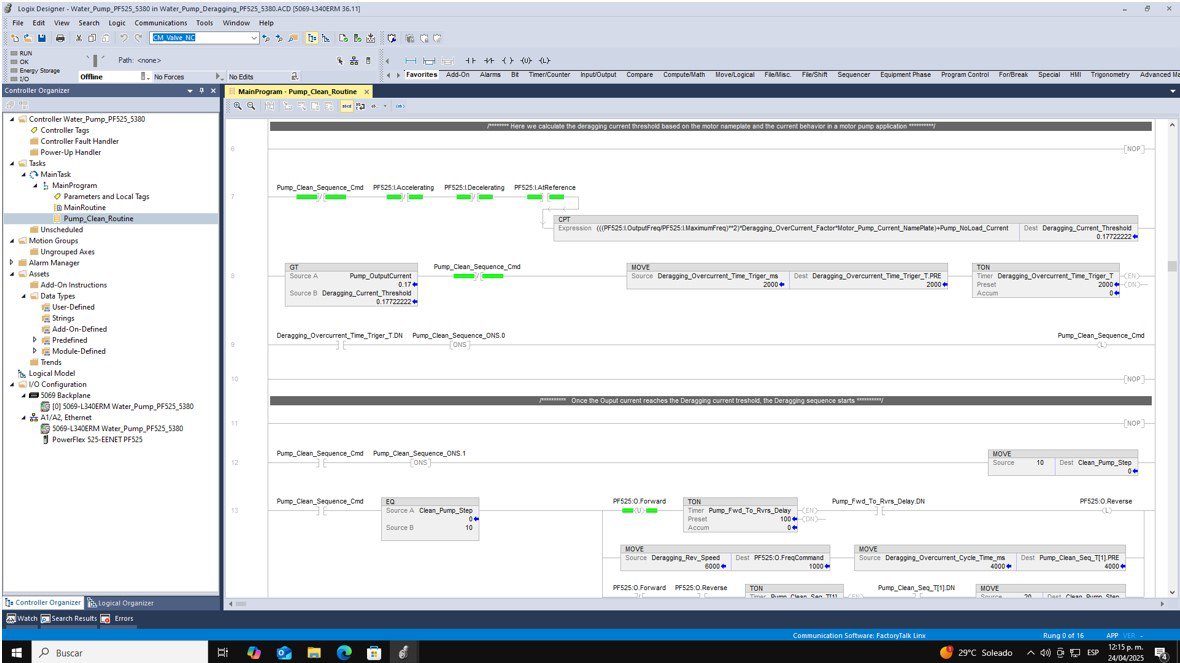

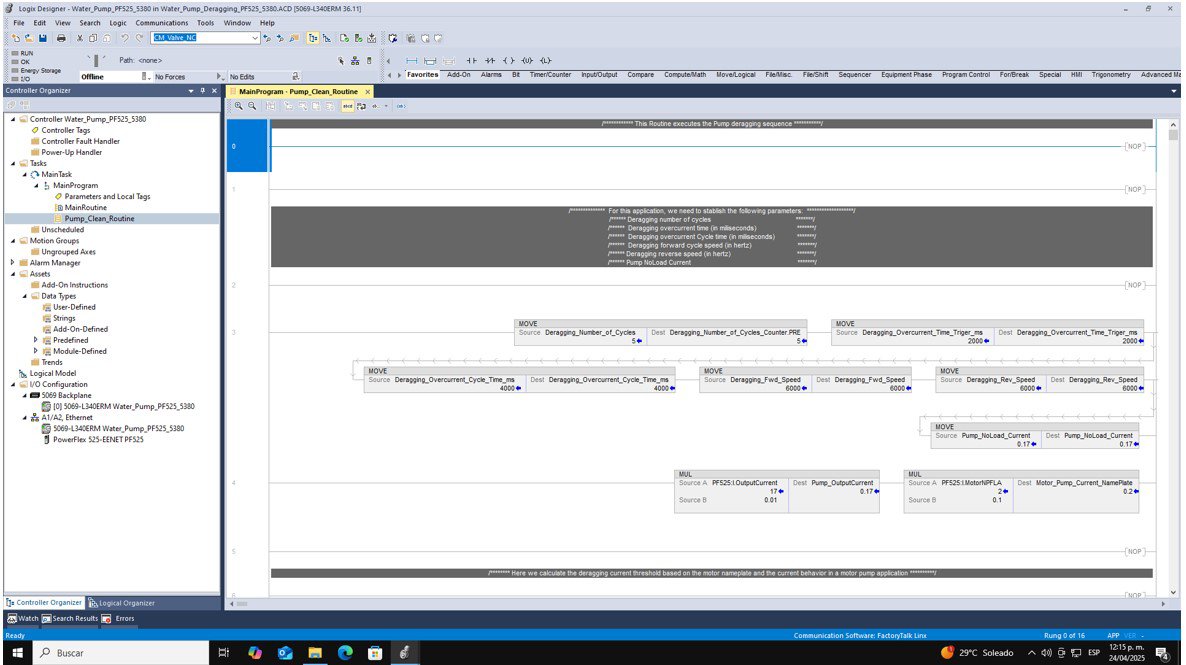

    A partir de este punto se elabora el programa de la aplicación en donde se documenta la función cada instrucción o grupo de instrucciones


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 17.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 17.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 18.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 18.jpg


    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 19.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 19.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 20.jpg

    pump-clean-function-using-powerflex-525-and-compact-logix_Fig 20.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 1.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 1.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 2.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 2.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 3.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 3.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 4.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 4.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 5.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 5.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 6.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 6.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 7.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 7.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 8.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 8.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 9.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 9.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 10.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 10.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 11.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 11.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 12.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 12.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 13.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 13.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 14.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 14.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 15.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 15.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 16.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 16.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 17.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Imagen17

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 18.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Imagen18

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 19.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Imagen19

pump-clean-function-using-powerflex-525-and-compact-logix_Fig 20.jpg

pump-clean-function-using-powerflex-525-and-compact-logix_Imagen20
