Control de Temperatura en Calentador mediante Diferentes Estrategias

Mejora en el rendimiento de lazos de control usando diferentes estrategias de control clásico; ágil y repetible. - [Tiempo de Implementación: 60 minutos]
Male work inspection process heat exchanger at the insulation in process area of pipeline flowing stainless chemical in a factory at control room.ADO-500935110
AHIC Color Logo
  • Visión general
  • Guía de Implementación
Innovation Center Home Page

¿Para qué sirve esto?

En aquellos procesos complejos donde existen múltiples variables a controlar que se ven impactadas por las variables que el operador manipula o bien por condiciones inherentes al proceso, como disturbios o restricciones, o incluso por la instrumentación y elementos finales de control conectados al sistema, es necesario implementar estrategias de control que permitan mantener al proceso en las condiciones más estables posibles de manera que contribuyan a los objetivos de producción deseados.



El objetivo de este desarrollo es mostrar cómo se puede mejorar el desempeño de la temperatura en un calentador al implementar diferentes estrategias de control, Simple (control Básico), Control anticipativo (Feedforward) y Control en Cascada. Este tipo de estrategias de control son comúnmente usadas en prácticamente todas las industrias ya que se puede implementar en todas aquellas donde el control de la temperatura se realice a través del flujo de vapor.

¿Esto me resulta útil?

Dado que las exigencias de usuarios finales por mantener la planta estable, produciendo a los mejores costos, resulta de gran valor ocuparse de implementar estrategias que contribuyan a esto, su configuración deberá ser ágil, repetible, y que el mantenimiento permita identificar y solucionar fallas en el menor tiempo posible. El uso de herramientas ya probadas y listas para su uso, garantizan este tipo de requerimientos.

De manera general, algunos beneficios en el uso de estas configuraciones son:

  • Optimizar el tiempo de desarrollo de estrategias de control y pantallas de operación
  • Garantizar la homologación y repetibilidad a nivel gráfico desde una interfaz local
  • Facilitar la familiarización y adopción de un ambiente operativo basado en estándar ISA 101


Descargas

Tenga en cuenta: deberá aceptar los Términos y Condiciones para cada descarga.

Archivo descargable ›
Términos y condiciones Aceptación. ROCKWELL AUTOMATION PROPORCIONARÁ ACCESO A LOS PRODUCTOS DE ROCKWELL (BUENAS PRÁCTICAS, APLICACIONES Y CONOCIMIENTOS) CON LA CONDICIÓN DE QUE USTED ACEPTE Y CUMPLA LOS SIGUIENTES TÉRMINOS Y CONDICIONES. USTED ACEPTA ESTAR OBLIGADO POR LOS TÉRMINOS DE ESTE ACUERDO DESCARGANDO, INSTALANDO, COPIANDO O UTILIZANDO PRODUCTOS. SI ACEPTA ESTOS TÉRMINOS EN NOMBRE DE OTRA PERSONA, EMPRESA U OTRA ENTIDAD LEGAL, USTED REPRESENTA Y GARANTIZA QUE TIENE AUTORIDAD COMPLETA PARA OBLIGAR A ESA PERSONA, EMPRESA O ENTIDAD LEGAL A ESTOS TÉRMINOS. SI NO ACEPTA ESTOS TÉRMINOS, NO DESCARGUE, INSTALE, COPIE, ACCEDA NI UTILICE EL SOFTWARE Y/O LOS PRODUCTOS Y SERVICIOS EN LA NUBE. 1. Rockwell Automation conserva la propiedad intelectual de todos los Productos y la documentación relacionada. No se otorgan derechos ni licencias distintos de los establecidos en este Acuerdo. La Empresa otorga a Rockwell Automation una licencia no exclusiva, mundial, libre de regalías, perpetua y no revocable para utilizar cualquier comentario que la Empresa proporcione con respecto a los Productos, incluso si la Empresa ha designado los comentarios como confidenciales. Rockwell Automation tendrá derecho a utilizar los comentarios sin restricción ni compensación para la Empresa. 2. La empresa no puede subarrendar, ceder, otorgar licencias, sublicenciar o transferir de otro modo ninguno de los Productos sin el consentimiento previo por escrito de Rockwell Automation. La empresa no puede asignar ni transferir de ninguna manera los derechos de acceso a los Productos sin el consentimiento previo por escrito de Rockwell Automation. Se prohíbe cualquier ensamblaje inverso, ingeniería inversa, des compilación y creación de trabajos derivados basados en los Productos por parte de la Empresa. 3. La Empresa reconoce que los Productos proporcionados en virtud de este Acuerdo son Información confidencial de Rockwell Automation y están protegidos por derechos de autor, patentes, marcas registradas y/o secretos comerciales vigentes o pendientes de Rockwell Automation, y la Empresa acepta mantener la confidencialidad al no divulgar los Productos o la documentación a terceros sin el consentimiento previo por escrito de Rockwell Automation y para proteger la confidencialidad de los Productos como lo haría con la información confidencial de ella misma. La Empresa acepta que su obligación de confidencialidad en virtud de este párrafo sobrevivirá a la expiración o terminación de este Acuerdo. 4. La Empresa acepta que los Productos provistos bajo este Acuerdo son modelos y ejemplos y su aplicación y resultados pueden variar dependiendo de las condiciones de cada cliente y proyecto. Rockwell Automation no garantiza los mismos resultados en cada caso. Este Acuerdo no se interpretará de ninguna manera como un compromiso por parte de Rockwell Automation en ningún momento para fabricar y/u ofrecer Productos para la venta. No existe un acuerdo a nivel de servicio explícito o implícito asociado con el uso de los Productos. Rockwell Automation no garantiza que las funciones contenidas en los Productos cumplan con los requisitos de la Empresa. La Empresa acepta usar todos los Productos solo de acuerdo con las instrucciones y solo para los usos previstos identificados en la documentación. 5. EXCLUSIÓN DE GARANTÍAS Y LIMITACIÓN DE RESPONSABILIDAD. LOS PRODUCTOS SE PROPORCIONAN "TAL CUAL". ROCKWELL AUTOMATION RENUNCIA A TODAS LAS GARANTÍAS, EXPLÍCITAS, IMPLÍCITAS O LEGALES, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR. ROCKWELL AUTOMATION NIEGA EXPLÍCITAMENTE TODAS LAS GARANTÍAS DE NO INFRACCIÓN Y NO GARANTIZA EXPRESAMENTE QUE LOS PRODUCTOS, EN SU TOTALIDAD O EN PARTE, ESTARÁN LIBRES DE ERRORES O VULNERABILIDADES DE SEGURIDAD. EN NINGÚN CASO, ROCKWELL AUTOMATION SERÁ RESPONSABLE DE (i) LA PÉRDIDA DE BENEFICIOS, LA PÉRDIDA DE AHORROS, EL TIEMPO DE INACTIVIDAD, LOS DAÑOS ESPECIALES, INDIRECTOS O CONSECUENTES DE CUALQUIER TIPO, O (ii) CUALQUIER LESIÓN PERSONAL, DAÑO A LA PROPIEDAD O DAÑO AL MEDIO AMBIENTE QUE SURJA DE O EN RELACIÓN CON ESTE ACUERDO, YA SEA EN UNA ACCIÓN CONTRACTUAL, DE RESPONSABILIDAD ESTRICTA O DE AGRAVIO, INCLUYENDO NEGLIGENCIA. 6. LA EMPRESA ACUERDA INDEMNIZAR Y EXIMIR A ROCKWELL AUTOMATION DE TODOS LOS COSTOS, PREMIOS, DAÑOS, GASTOS Y HONORARIOS (INCLUIDOS LOS HONORARIOS DE LOS ABOGADOS) RESULTANTES O RELACIONADOS CON CUALQUIER RECLAMACIÓN DE TERCEROS (INCLUYENDO EMPLEADOS Y AGENTES DE LA EMPRESA) CONTRA ROCKWELL AUTOMATION, SUS DISTRIBUIDORES, AGENTES, FUNCIONARIOS, DIRECTORES O EMPLEADOS POR LESIONES PERSONALES (INCLUYENDO LA MUERTE), DAÑOS A LA PROPIEDAD O DAÑOS AMBIENTALES RELACIONADOS O RESULTANTES DEL USO DE LOS PRODUCTOS. 7. En caso de que se exporte un Producto, la Empresa acepta cumplir con todas las Leyes y Reglamentos de Control de Exportaciones de los Estados Unidos aplicables, y las leyes de control de exportaciones aplicables de otros países. Este Acuerdo se regirá por las leyes del estado de Wisconsin. Este Acuerdo es el Acuerdo completo y exclusivo entre Rockwell Automation y la Empresa, y reemplaza todos los acuerdos anteriores, ya sean escritos u orales, relacionados con estos Productos.

¿Necesita ayuda?

Si necesita ayuda con alguna aplicación o tiene comentarios acerca del Innovation Center, por favor contáctenos.



¿Cómo puedo hacerlo funcionar?

El desarrollo de la configuración presentada se basó en:

  • Uso de plantilla para Estación de Ingeniería con los siguientes aplicativos:
    • FactoryTalk Services platform software, version 6.31.00
    • FactoryTalk Linx software, version 6.31.00
    • FactoryTalk View Studio Enterprise software, version 13.00.00
    • Studio 5000 Logix Designer® application, version 36
    • FactoryTalk Logix Echo, version 3.00.00
  • Process library versión 5.10.01
  • Módulos de Entradas Analógicas 5094-IF8H
  • Módulos de Entradas Analógicas 5094-OF8H
  • Instrumentación HART de Endress+Hauser



Los componentes físicos, así como la configuración de las estrategias de control pueden cambiar en una implementación real, ya que dependerá de requerimientos específicos de la industria, aplicación y de necesidades del proceso, pero el uso de los elementos en este desarrollo pueden ser la base para configuraciones particulares. En este proyecto se declaran los componentes de hardware, pero se dejarán inhibidos para no generar alarmas por falta de este.



Enlaces de interés

  • PlantPAx Distributed Control System
  • PlantPAx Control Strategies Reference Manual
  • PlantPAx Distributed Control System Configuration and Implementation
  • Compatibility & Downloads




Guía de Implementación



La estación donde se desarrolle la aplicación deberá contener todos los aplicativos mencionados anteriormente.

Una opción para garantizar la compatibilidad es el uso de las plantillas de Rockwell, puede usarse la imagen de un PASSC (Process Automation System Server Consolidado)




  • Workflow step by step icon

    Paso 01



    En la carpeta Steam Heater Control Backups, seleccionar el archivo Steam Heater Control.ACD para restaurar el proyecto en Logix Designer de Studio5000.



    Notará que se ha usado en la configuración:

    • Controlador Control Logix 1756-L83EP en v36
    • Módulos de E/S con HART, familia FLEX 5000
    • Instrumentación Endress+Hauser
    • Estrategias de control de Proceso en v5.10

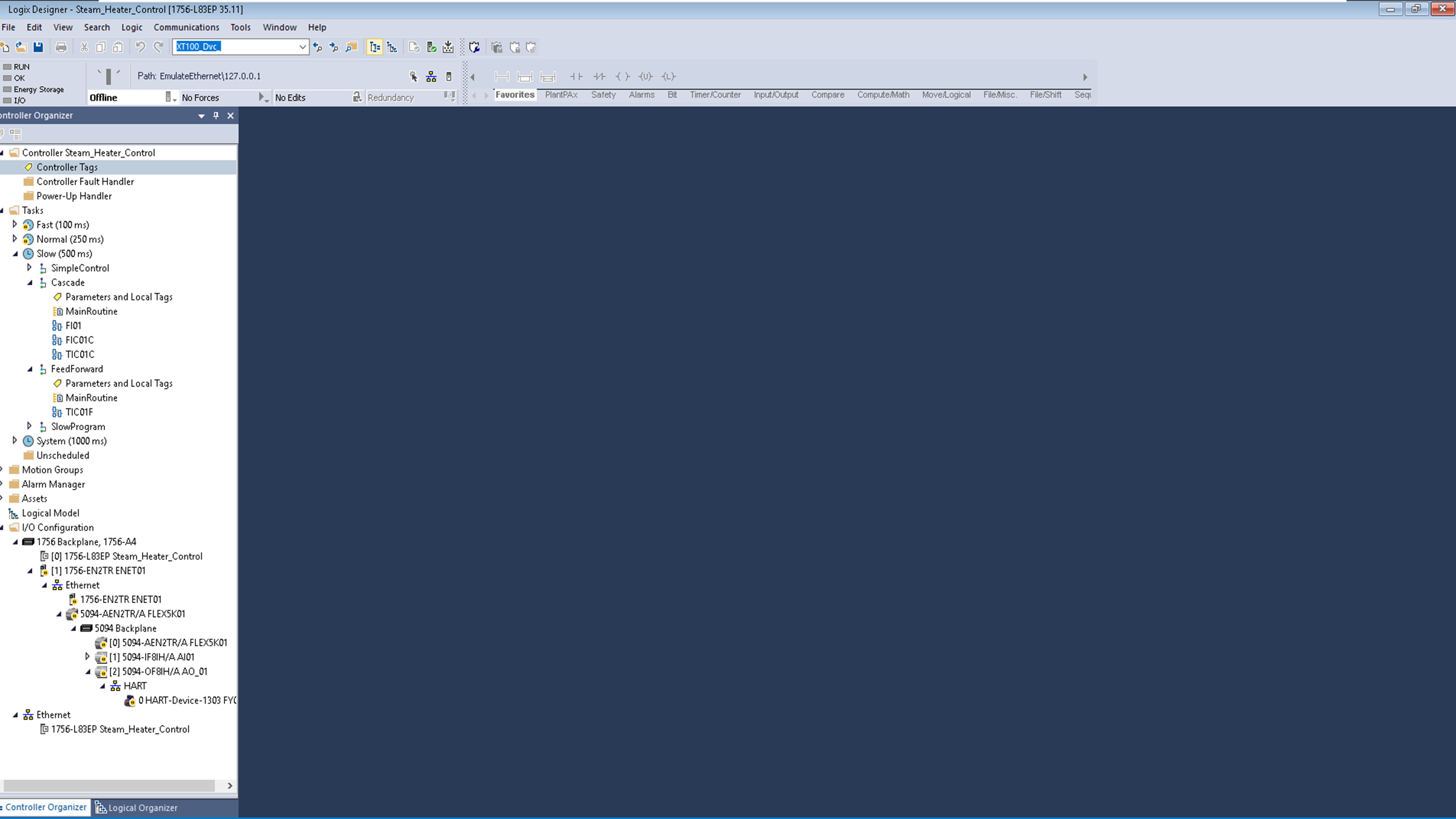

    heater-temperature-control-by-different-strategies_Fig. 1. Proyecto en Logix Designer

    heater-temperature-control-by-different-strategies_Fig. 1. Proyecto en Logix Designer


  • Workflow step by step icon

    Paso 02



    Crear un controlador emulado en FactoryTalk Logix Echo para hacer pruebas, agregar, modificar o remover las estrategias de control, se sugiere hacerlo basado en el archivo Steam Heater control. ACD mencionado anteriormente.

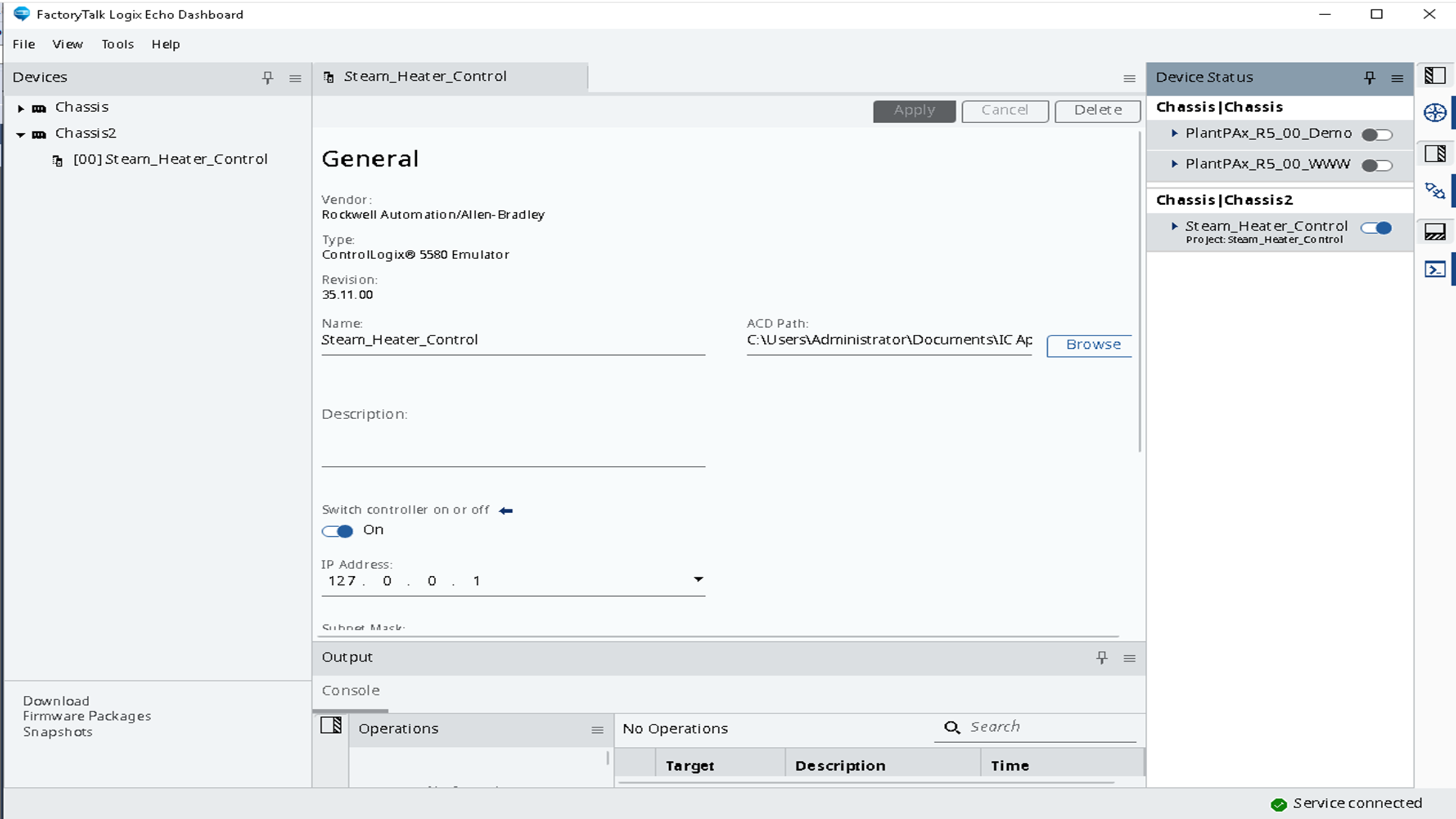

    heater-temperature-control-by-different-strategies_Fig. 2. Vista de Controlador emulado en FactoryTalk Logix Echo

    heater-temperature-control-by-different-strategies_Fig. 2. Vista de Controlador emulado en FactoryTalk Logix Echo



    Descargar el proyecto al controlador y poner en modo RUN.

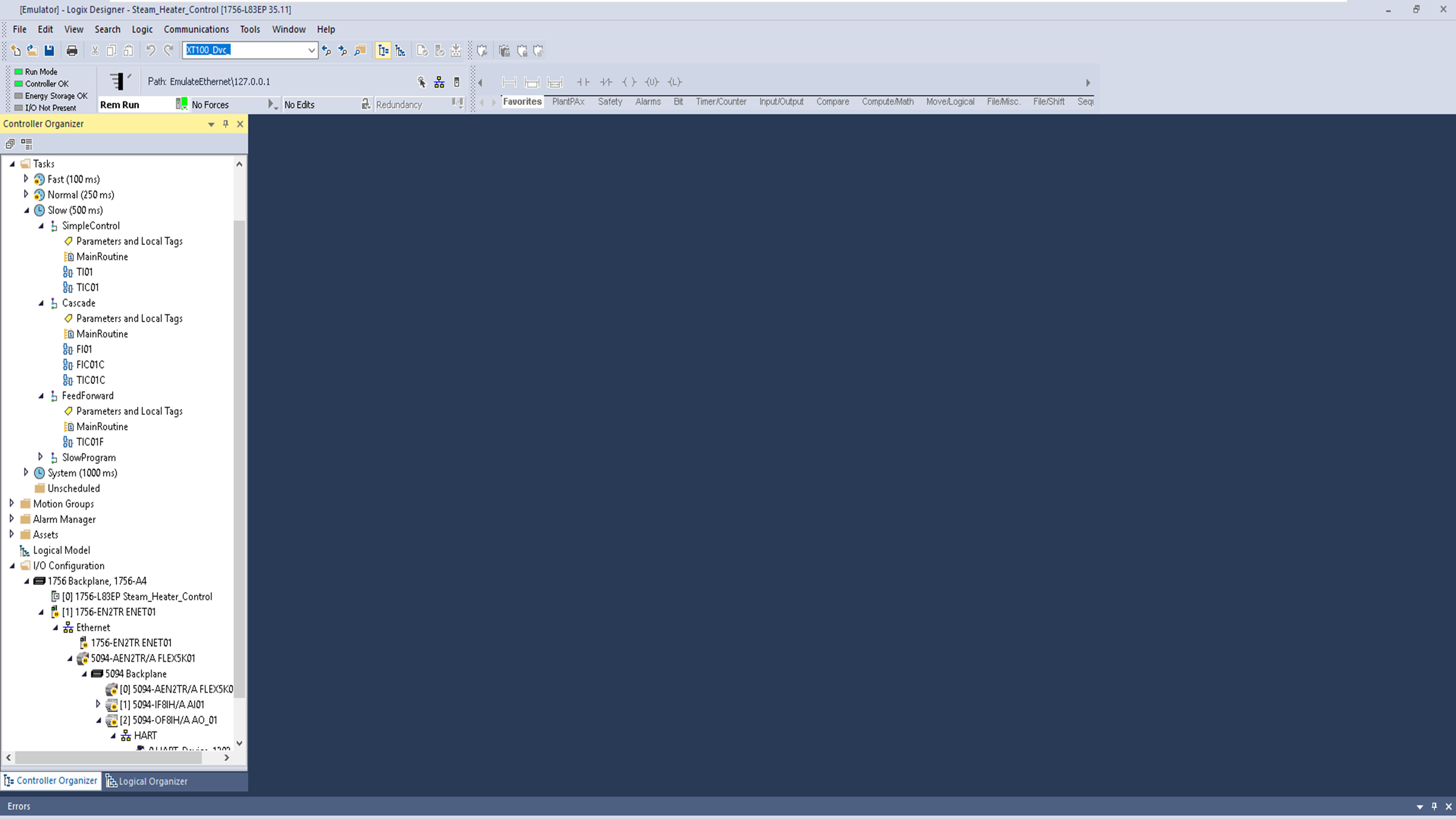

    heater-temperature-control-by-different-strategies_Fig. 3. Vista de Proyecto en Logix Designer

    heater-temperature-control-by-different-strategies_Fig. 3. Vista de Proyecto en Logix Designer

  • Workflow step by step icon

    Paso 03



    Restaurar la aplicación Steam Heater Control.apb desde FactoryTalkView SE Application Manager.

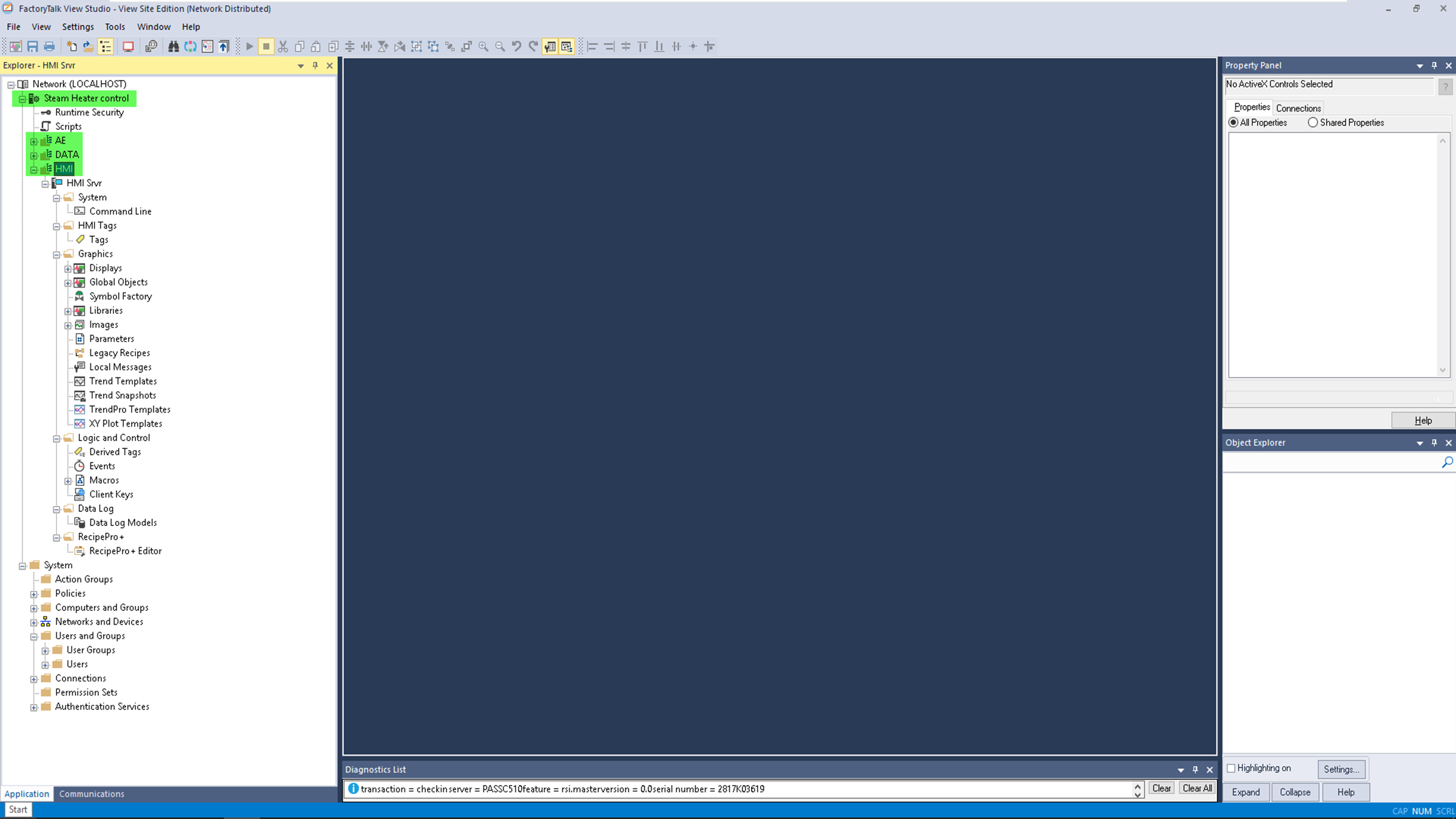

    heater-temperature-control-by-different-strategies_Fig. 4. Aplicación en FactoryTalk View Studio

    heater-temperature-control-by-different-strategies_Fig. 4. Aplicación en FactoryTalk View Studio

  • Workflow step by step icon

    Paso 04



    Ejecutar el cliente para la visualización en línea de la aplicación.

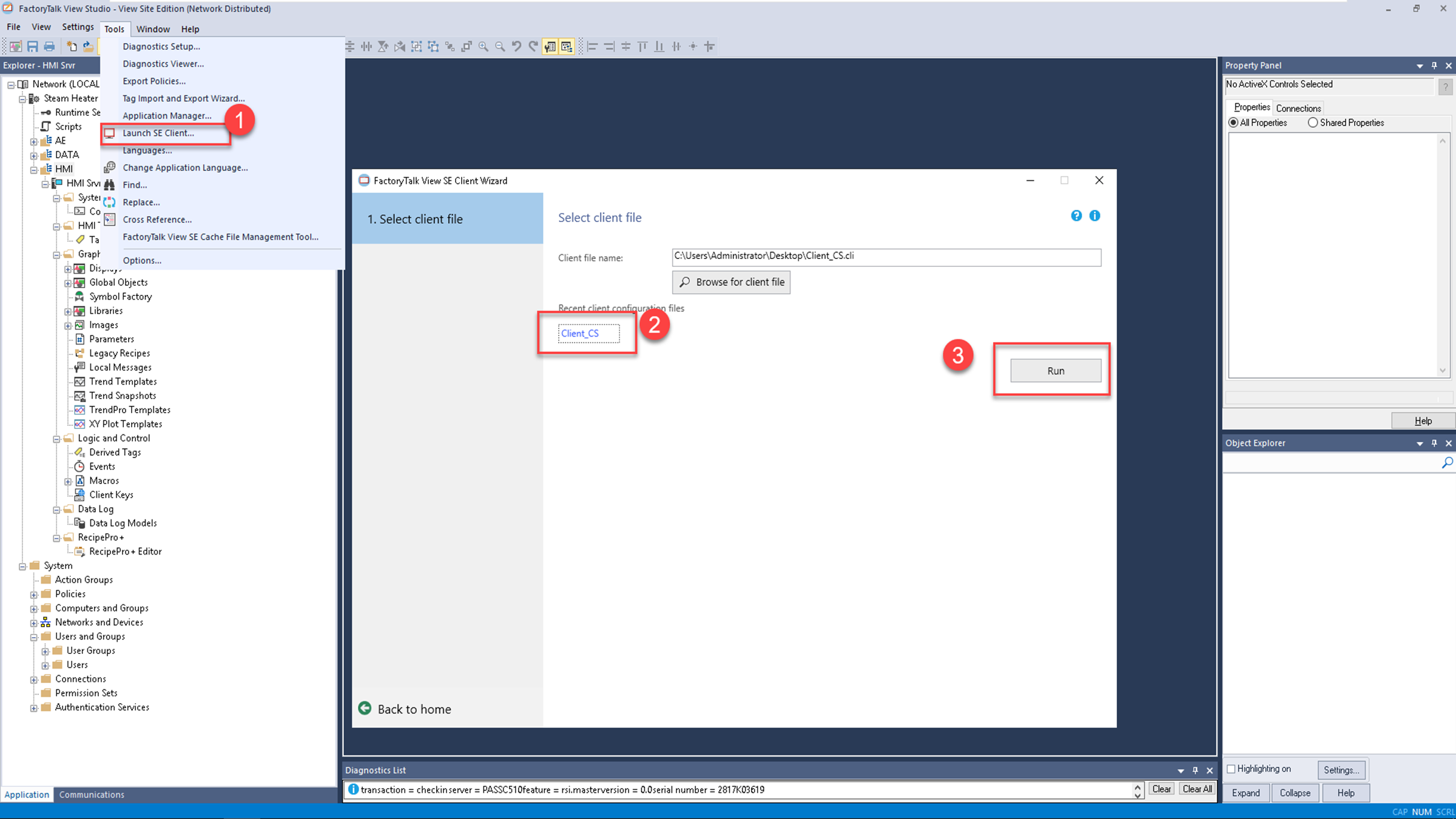

    heater-temperature-control-by-different-strategies_Fig. 5. Aplicación en FactoryTalk View Studio

    heater-temperature-control-by-different-strategies_Fig. 5. Aplicación en FactoryTalk View Studio



    Una vez que la aplicación inicia, se muestra la vista general de las estrategias para control de temperatura en un Calentador de Vapor, de donde se podrá hacer navegación hacia el nivel 2, a través de la barra de navegación.


    heater-temperature-control-by-different-strategies_Fig. 6. Vista general para navegar a estrategias de Control (Nivel1)

    heater-temperature-control-by-different-strategies_Fig. 6. Vista general para navegar a estrategias de Control (Nivel1)

  • Workflow step by step icon

    Paso 05



    Navegar a cada una de las pantallas que muestran diferentes estrategias de control: Simple, Anticipativo (Feedforward) o en Cascada.

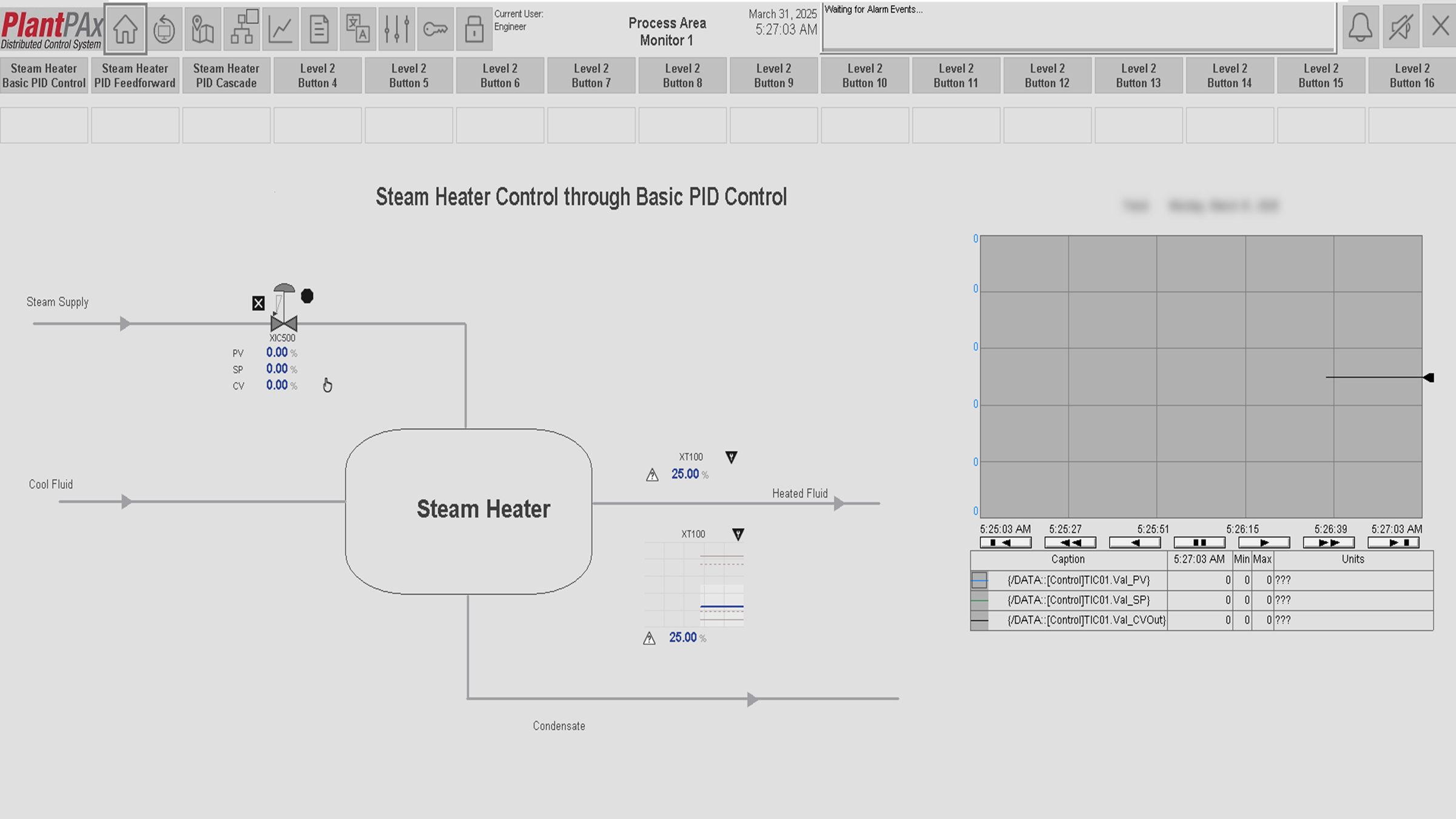

    heater-temperature-control-by-different-strategies_Fig. 7. Vista del Control Simple del calentador (Nivel 2)

    heater-temperature-control-by-different-strategies_Fig. 7. Vista del Control Simple  del calentador (Nivel 2)

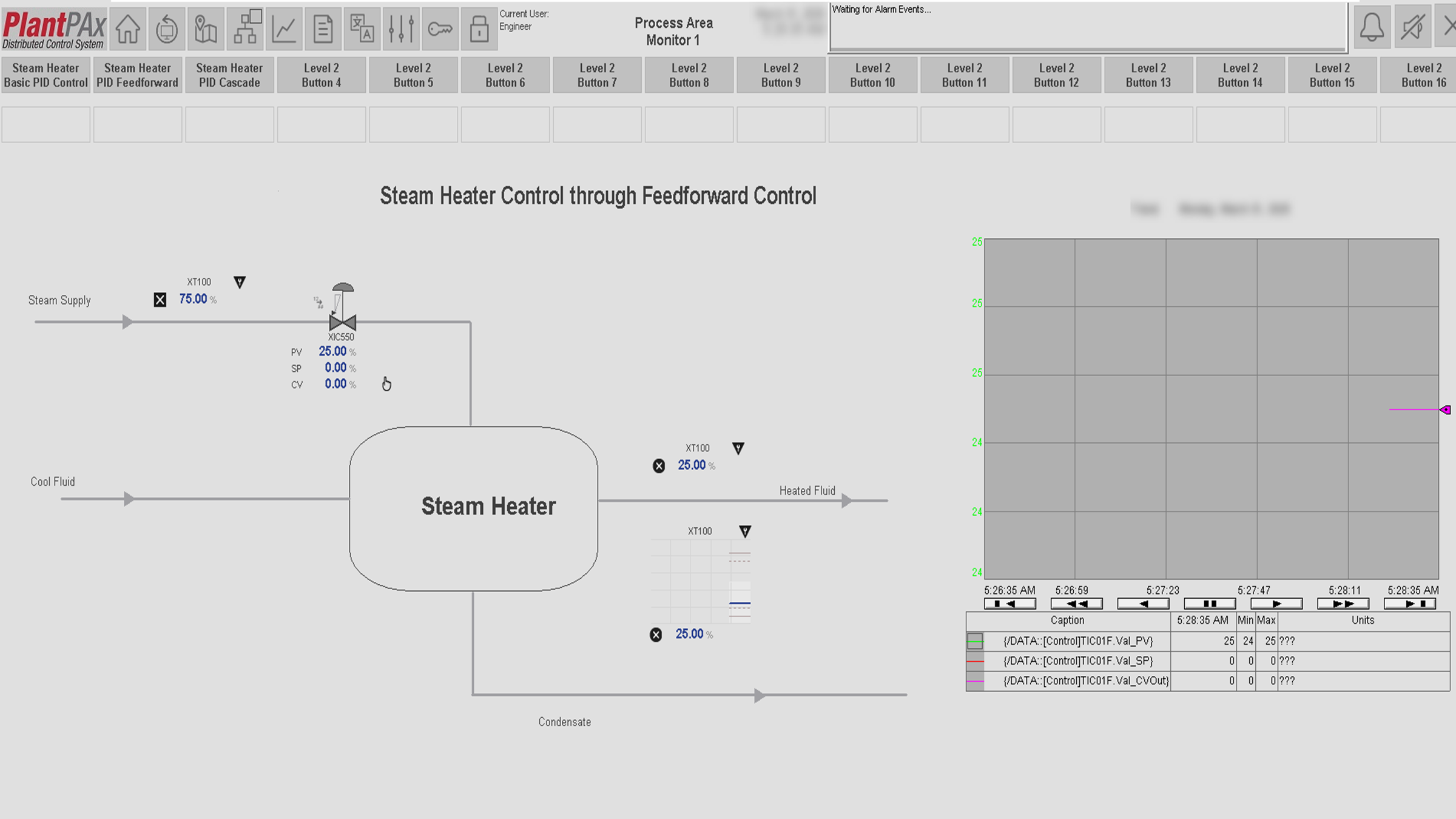

    heater-temperature-control-by-different-strategies_Fig. 8. Vista del Control Feedforward del calentador (Nivel 2)

    heater-temperature-control-by-different-strategies_Fig. 8. Vista del Control  Feedforward del calentador (Nivel 2)

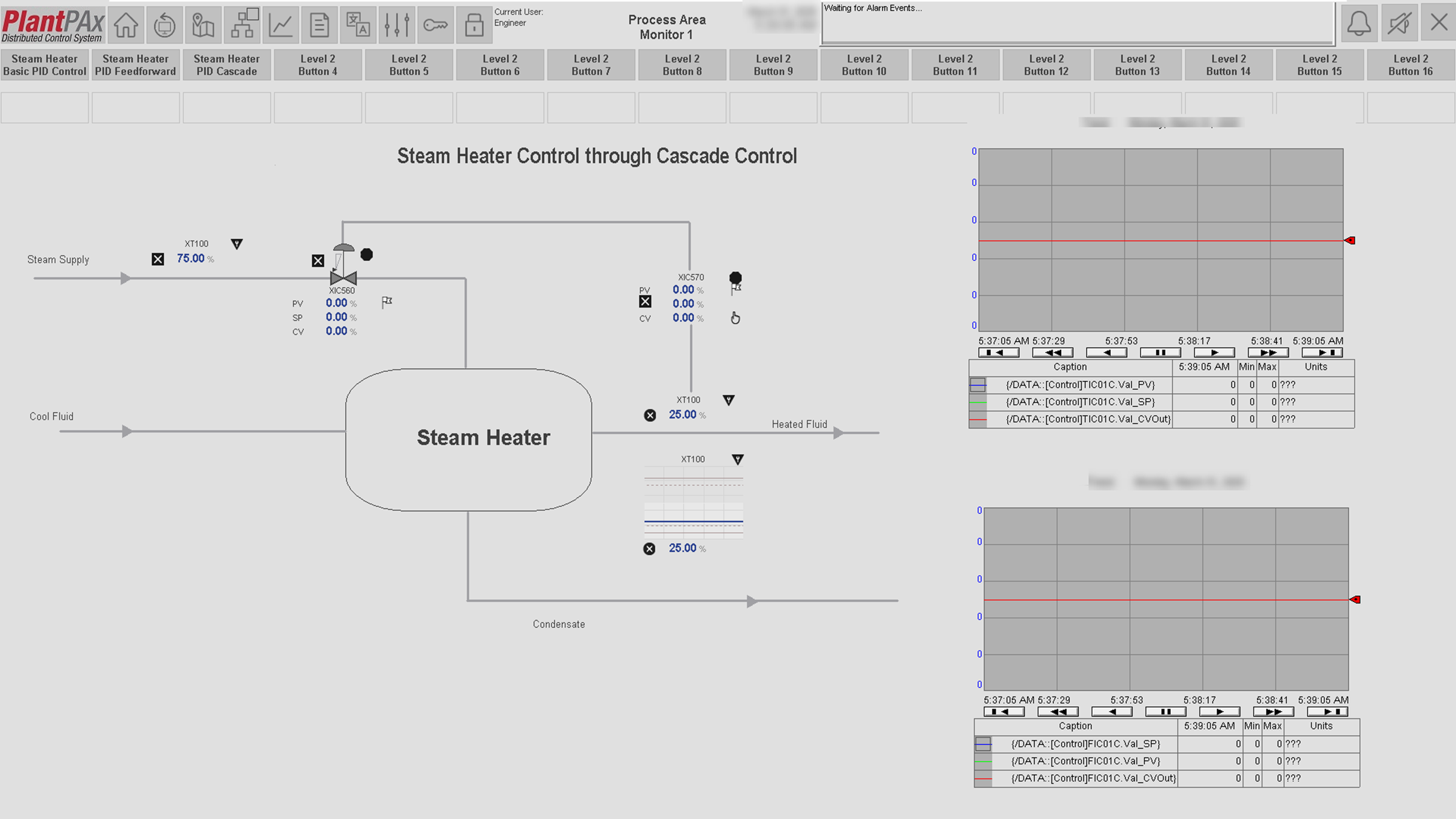

    heater-temperature-control-by-different-strategies_Fig. 9. Vista del Control en Cascada del calentador (Nivel 2)

    heater-temperature-control-by-different-strategies_Fig. 9. Vista del Control  en Cascada del calentador (Nivel 2)



    Nota: Observará que en las carátulas de los objetos globales que representan los equipos, existen fallas, esto es debido a que las referencias de entrada y salida (transmisores de Temperatura, Flujo y válvula regulatoria, no existen físicamente).

  • Workflow step by step icon

    Paso 06



    Navegación y operación a través de caratulas de las estrategias de control.

    Asegurarse de colocar en el modo de operación adecuado, según las pruebas que deseen hacerse:

    • Command Source: Operator
    • Loop Mode: Auto, para manipular Setpoint
    • Loop Mode: Manual, para manipular la salida


    heater-temperature-control-by-different-strategies_Fig. 10. Vista de la caratula de los diferentes bloques (Nivel 4)

    heater-temperature-control-by-different-strategies_Fig. 10. Vista de la caratula de los diferentes bloques (Nivel 4)



    Observar las diferentes tendencias embebidas en las pantallas para analizar el comportamiento de cada tipo de estrategia, en todos los casos, la variable a controlar es la temperatura a través del flujo de vapor, pero cada una ofrecerá comportamientos diferentes y mejoras en desempeño sin requerir una inversión mayor.

heater-temperature-control-by-different-strategies_Fig. 1. Proyecto en Logix Designer

heater-temperature-control-by-different-strategies_Fig. 1. Proyecto en Logix Designer

heater-temperature-control-by-different-strategies_Fig. 2. Vista de Controlador emulado en FactoryTalk Logix Echo

heater-temperature-control-by-different-strategies_Fig. 2. Vista de Controlador emulado en FactoryTalk Logix Echo

heater-temperature-control-by-different-strategies_Fig. 3. Vista de Proyecto en Logix Designer

heater-temperature-control-by-different-strategies_Fig. 3. Vista de Proyecto en Logix Designer

heater-temperature-control-by-different-strategies_Fig. 4. Aplicación en FactoryTalk View Studio

heater-temperature-control-by-different-strategies_Fig. 4. Aplicación en FactoryTalk View Studio

heater-temperature-control-by-different-strategies_Fig. 5. Aplicación en FactoryTalk View Studio

heater-temperature-control-by-different-strategies_Fig. 5. Aplicación en FactoryTalk View Studio

heater-temperature-control-by-different-strategies_Fig. 6. Vista general para navegar a estrategias de Control (Nivel1)

heater-temperature-control-by-different-strategies_Fig. 6. Vista general para navegar a estrategias de Control (Nivel1)

heater-temperature-control-by-different-strategies_Fig. 7. Vista del Control Simple del calentador (Nivel 2)

heater-temperature-control-by-different-strategies_Fig. 7. Vista del Control Simple  del calentador (Nivel 2)

heater-temperature-control-by-different-strategies_Fig. 4. Aplicación en FactoryTalk View Studio

heater-temperature-control-by-different-strategies_Fig. 8. Vista del Control  Feedforward del calentador (Nivel 2)

heater-temperature-control-by-different-strategies_Fig. 9. Vista del Control en Cascada del calentador (Nivel 2)

heater-temperature-control-by-different-strategies_Fig. 9. Vista del Control  en Cascada del calentador (Nivel 2)

heater-temperature-control-by-different-strategies_Fig. 10. Vista de la caratula de los diferentes bloques (Nivel 4)

heater-temperature-control-by-different-strategies_Fig. 10. Vista de la caratula de los diferentes bloques (Nivel 4)





AHIC Color Logo


Control de Temperatura en Calentador mediante Diferentes Estrategias

Versión 1.0 - Abril de 2025
