Vista Inputs

Utilice Inputs para ver o configurar los puntos del dispositivo.

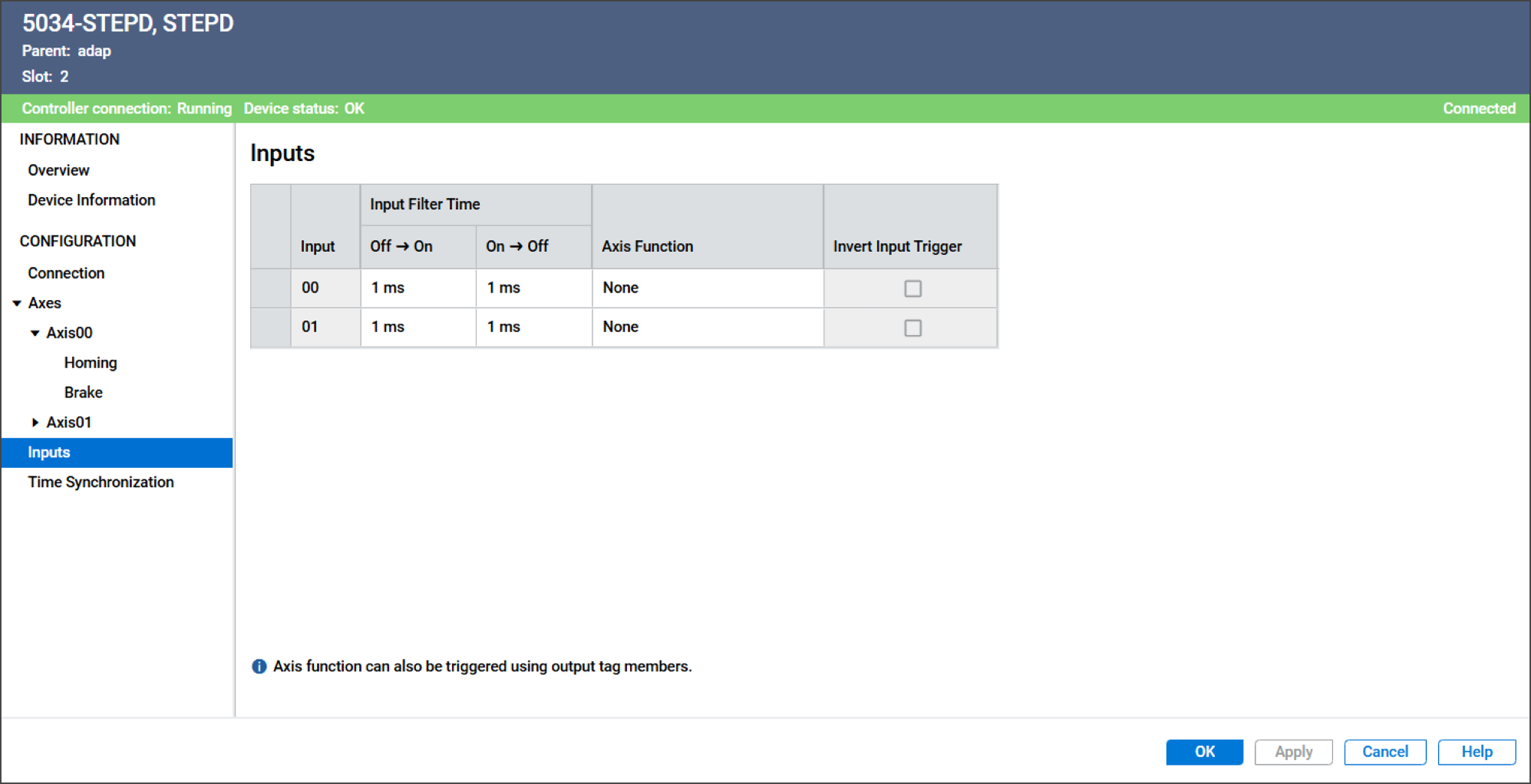

Ejemplo de vista Inputs
La vista de entradas incluye estos parámetros:
Parámetro
Descripción
Input
Muestra el número de entrada al que se aplica esta configuración.
Input Filter Time
Off → On
Define cuánto tiempo debe permanecer una transición de entrada de desactivado a activado en el estado activado antes de que el dispositivo la considere válida.
Input Filter Time
On → Off
Define cuánto tiempo debe permanecer una transición de entrada de activado a desactivado en el estado desactivado antes de que el dispositivo la considere válida.
Axis Function
Determina qué función de eje activa esta entrada.
  • None = Usar la entrada únicamente como una entrada digital estándar.
  • AxisXX – Home = Usar la entrada como interruptor de posición inicial para detectar cuándo el eje alcanza la posición inicial.
  • AxisXX – Positive Overtravel = Usar la entrada para activar el límite de sobrecarrera positiva.
  • AxisXX – Negative Overtravel = Usar la entrada para activar el límite de sobrecarrera negativa.
No puedes configurar la misma función de eje para ambas entradas.
Invert Input Trigger
Determina si se debe invertir el activador de entrada.
  • Sin seleccionar – Un flanco ascendente en la entrada activa la función.
  • Seleccionada – Un flanco descendente en la entrada activa la función.
