Supresores de sobretensión

Este capítulo proporciona información sobre el uso de supresores de sobretensión para proteger los contactos de salida del módulo de relé al conmutar cargas inductivas. También describe los supresores de sobretensión recomendados para aplicaciones de carga en CA y CC.

Debido a las sobretensiones potencialmente elevadas que se producen al conmutar dispositivos con carga inductiva, como arrancadores de motor y solenoides, es necesario utilizar algún tipo de supresión de sobretensiones para proteger y prolongar la vida útil de los contactos de salida de los módulos de E/S. La conmutación de cargas inductivas sin un método de protección de sobrevoltajes puede reducir considerablemente la vida útil de los contactos de relé. La instalación de un dispositivo de supresión directamente entre los terminales de la bobina de un dispositivo inductivo prolonga la vida útil de los contactos de relé o de salida. También reduce los efectos de los picos transitorios de voltaje y el ruido eléctrico y su radiación a sistemas adyacentes.

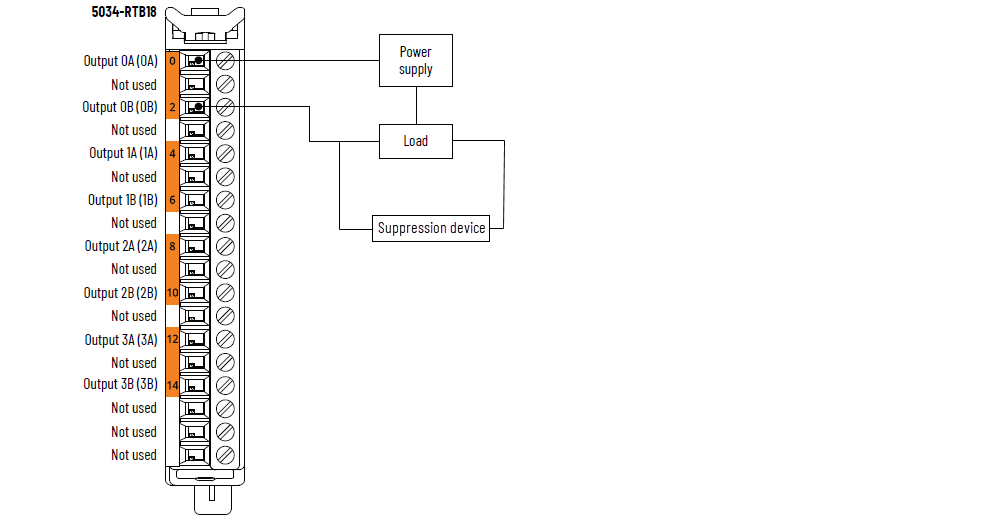

La siguiente figura muestra una salida con un dispositivo de supresión para el módulo de salida de relé 5034-OW4I. Recomendamos que ubique el dispositivo de supresión lo más cerca posible del dispositivo de carga inductiva.

Para salidas de CC que alimenten cargas inductivas, utilice un diodo adecuado para la supresión de sobretensión. Estos circuitos supresores de sobretensiones pueden conectarse directamente en paralelo con el dispositivo de carga.

Entre los elementos adecuados para supresión de sobretensiones transitorios en dispositivos de carga de CA inductiva se encuentran los varistores, las redes RC y los supresores de sobretensiones transitorios Allen-Bradley®, como se muestra en la figura siguiente. Estos componentes deben tener una capacidad nominal adecuada para suprimir el voltaje transitorio de conmutación característico del dispositivo inductivo en particular. Vea Table 1 para los dispositivos recomendados.
