Entorno de desarrollo del programa de diagrama de lógica de escalera
En esta sección se presenta el editor de lenguaje de un programa de diagrama de lógica de escalera (Ladder Diagram, LD), donde se desarrollan unidades organizativas de programa (Program Organizational Unit, POU) de LD.

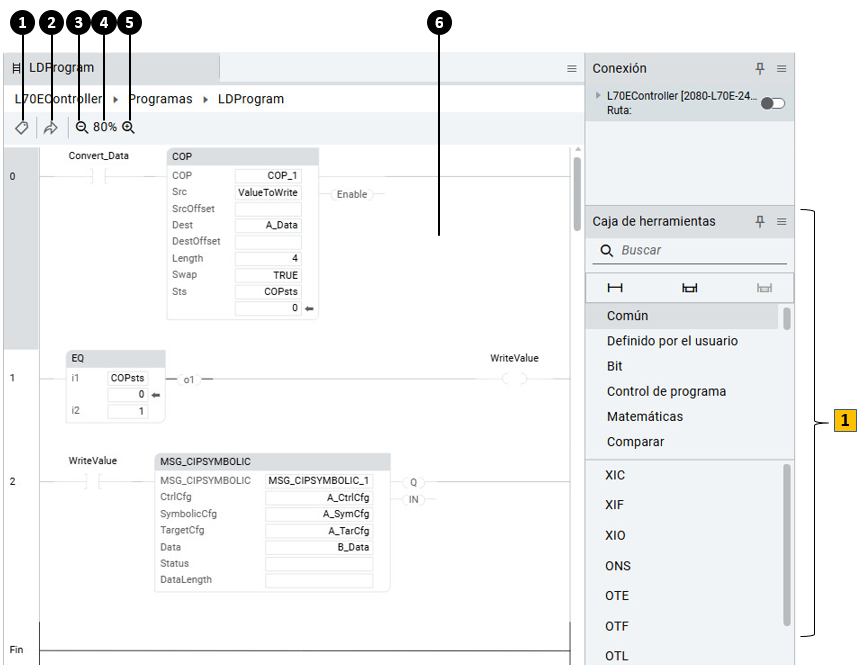

Entorno de desarrollo del programa de diagrama de lógica de escalera
Ítem | Descripción |
|---|---|
 | Va a la cuadrícula de variables locales para ver las variables utilizadas por el programa actual. |
 | Va a la línea con el número de línea introducido. |
 | Acerca el editor. Se restablece cuando se cierra la ficha y no afecta a las demás fichas. |
 | Aleja el editor. Se restablece cuando se cierra la ficha y no afecta a las demás fichas. |
 | Restablece el zoom del editor al 80 %. |
 | Constituye la parte principal del editor LD. En esta área, se edita la lógica utilizando elementos de instrucción gráficos. |
 | Agregue instrucciones y elementos al editor. |
