Caja de herramientas del editor de lógica de escalera
Use la
Caja de herramientas
del editor de lógica de escalera para agregar elementos de programa al diagrama de lógica de escalera.La
Caja de herramientas
se muestra de forma predeterminada. Si está oculta, realice una de las siguientes acciones:- En la barra del panel, seleccione el icono
. - En el menúVer, seleccioneCaja de herramientas.

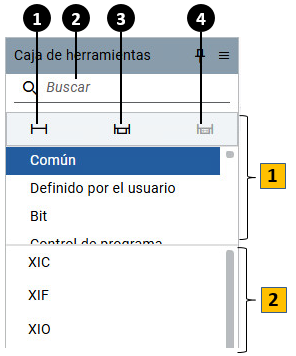

Caja de herramientas del editor de lógica de escalera
Ítem | Descripción |
|---|---|
 | Agrega una línea al diagrama de lógica de escalera. |
 | Contiene el nombre del elemento introducido para una búsqueda rápida. Al introducir, los elementos que contienen el texto de búsqueda aparecerán en la Caja de herramientas . |
 | Agrega una bifurcación al diagrama de lógica de escalera. |
 | Agrega una rama en paralelo a una bifurcación existente. |
 | Muestra las categorías de los elementos del programa. Al seleccionar una categoría, se filtran los elementos de programa mostrados. |
 | Muestra los elementos de programa de la categoría seleccionada. |
