Diagramas de transacción de las instrucciones de socket

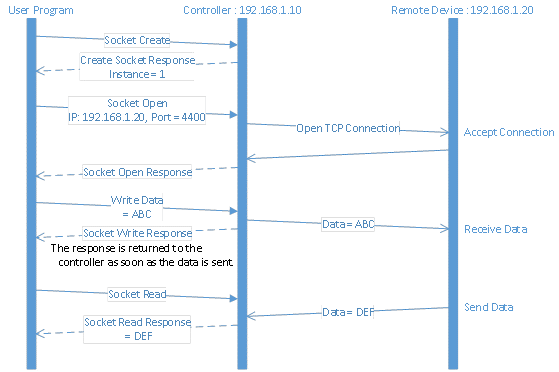

En el siguiente diagrama se muestra una secuencia típica de transacciones de la interfaz de socket con el controlador actuando como un cliente TCP.

En el siguiente diagrama se muestra una secuencia típica de transacciones de la interfaz de socket con el controlador como un servidor TCP.

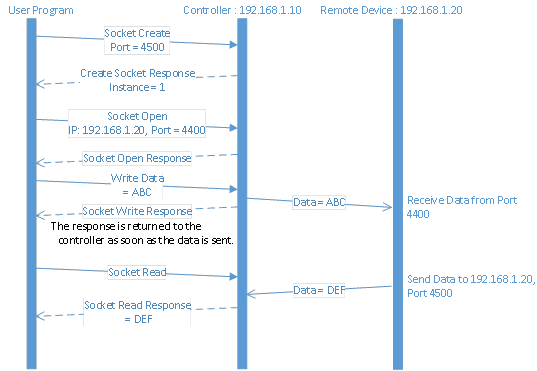

En el siguiente diagrama se muestra una secuencia típica de transacciones de la interfaz de socket para comunicaciones UDP al utilizar el servicio de conexión abierta para especificar la dirección de destino.

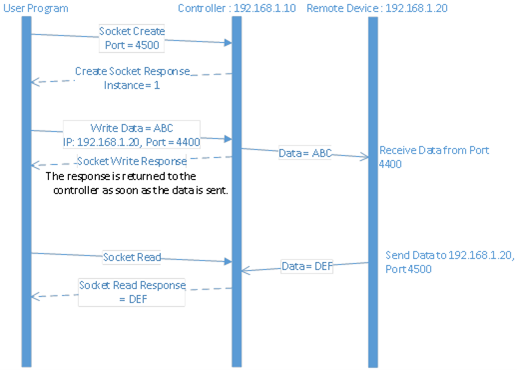

En el siguiente diagrama se muestra una secuencia típica de transacciones de la interfaz de socket para comunicaciones UDP sin utilizar el servicio de conexión abierta para especificar la dirección de destino. En este caso, el controlador especifica el destino de cada datagrama y recibe la dirección del remitente junto con cada datagrama recibido.
