Diagramas de temporización de las instrucciones de socket

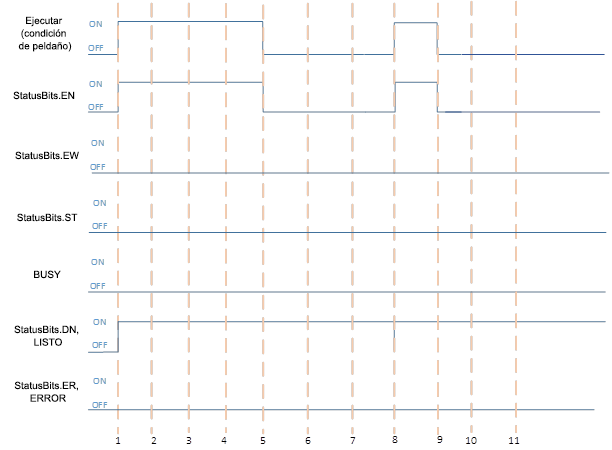

Ejecución correcta de instrucciones de socket cuando el proceso es inmediato

Ejecución correcta de instrucciones de socket cuando el proceso es inmediato
Ejecución correcta de instrucciones de socket cuando el proceso es inmediato
Condición A: Condición de línea es Cierto durante la ejecución de instrucciones
Condición de línea
Descripción
1
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket finalizan la ejecución correctamente.
  • Se establecen las salidas del bit DN y el bit LISTO.
2,3,4
No hay cambio en la condición de línea.
5
La condición de línea pasa a ser Falso si se borra el bit EN.
6,7
No hay cambio en la condición de línea.
Condición B: Condición de línea es Falso durante la ejecución de instrucciones
Condición de línea
Descripción
8
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Las instrucciones de socket finalizan la ejecución correctamente.
  • Se establece el bit EN y el resto de bits se borran.
  • Se establecen las salidas del bit DN y el bit LISTO.
9
La condición de línea pasa a ser Falso si se borra el bit EN.
10,11
No hay cambio en la condición de línea.

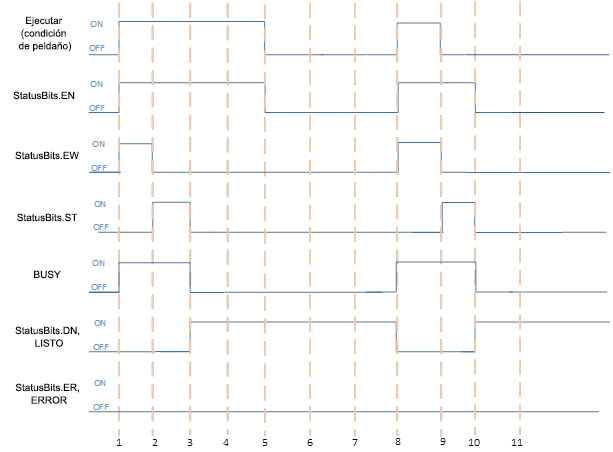

Ejecución correcta de instrucciones de socket cuando el proceso no es inmediato

Ejecución correcta de instrucciones de socket cuando el proceso no es inmediato
Ejecución correcta de instrucciones de socket cuando el proceso no es inmediato
Condición A: Condición de línea es Cierto durante la ejecución de instrucciones
Condición de línea
Descripción
1
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket realizan procesamiento en segundo plano.
  • Se establecen las salidas del bit EW y el bit OCUPADO.
  • Parámetro de entrada de instrucciones de socket forzado para el procesamiento en segundo plano.
2
Las instrucciones de socket inician la ejecución cuando:
  • Se borra el bit EW.
  • Se establece el bit ST.
3
Las instrucciones de socket finalizan la ejecución correctamente cuando:
  • Se borran las salidas del bit ST y el bit OCUPADO.
  • Se establecen las salidas del bit DN y el bit LISTO.
4
No hay cambio en la condición de línea.
5
La condición de línea pasa a ser Falso si se borra el bit EN.
6,7
No hay cambio en la condición de línea.
Condición B: Condición de línea pasa a ser Falso durante la ejecución de instrucciones
Condición de línea
Descripción
8
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket envían procesamiento en segundo plano.
  • Se establecen las salidas del bit EW y el bit OCUPADO.
  • Parámetro de entrada de instrucciones de socket forzado para el procesamiento en segundo plano.
9
Las instrucciones de socket inician la ejecución cuando:
  • Se borra el bit EW.
  • Se establece el bit ST.
  • La condición de línea pasa a ser Falso.
10
Las instrucciones de socket finalizan la ejecución correctamente cuando:
  • Se borran las salidas del bit ST y el bit OCUPADO.
  • Se establecen las salidas del bit DN y el bit LISTO.
  • La condición de línea es Falso.
  • Se borra el bit EN.

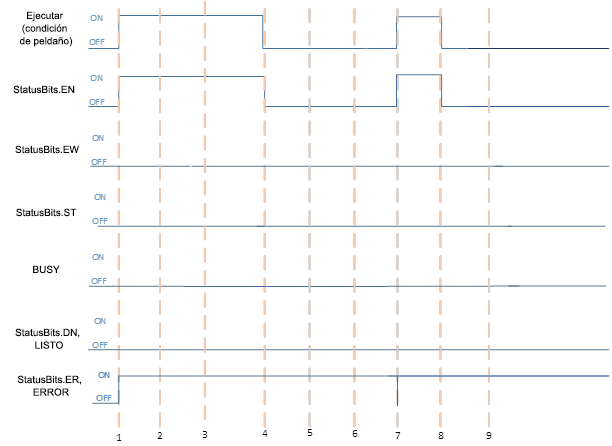

Las instrucciones de socket producen error cuando EN es Cierto y EW y ST son Falso

Las instrucciones de socket producen error cuando EN es Cierto y EW y ST son Falso
Las instrucciones de socket producen error cuando EN es Cierto y EW y ST son Falso
Condición A: Condición de línea es Cierto durante la ejecución de instrucciones
Condición de línea
Descripción
1
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket finalizan la ejecución con errores.
  • Se establecen las salidas del bit ER y el bit de error.
2,3
No hay cambio en la condición de línea.
4
La condición de línea pasa a ser Falso si se borra el bit EN.
5,6
No hay cambio en la condición de línea.
Condición B: Condición de línea pasa a ser Falso durante la ejecución de instrucciones
Condición de línea
Descripción
7
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket finalizan la ejecución con errores.
  • Se establecen las salidas del bit ER y el bit de error.
8
La condición de línea pasa a ser Falso si se borra el bit EN.
9
No hay cambio en la condición de línea.

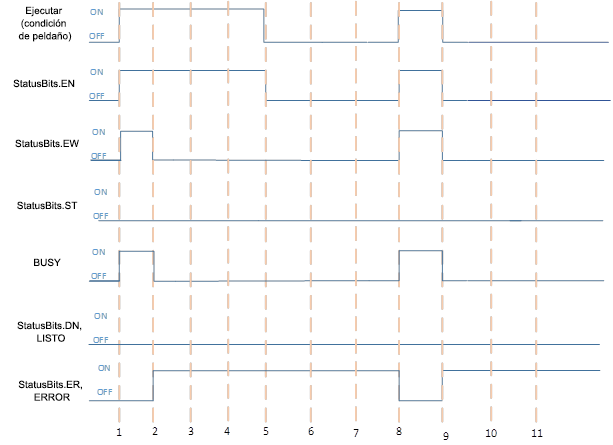

Las instrucciones de socket producirán un error si EW es Cierto y el proceso de instrucciones no es inmediato

Las instrucciones de socket producirán un error si EW es Cierto y el proceso de instrucciones no es inmediato
Las instrucciones de socket producirán un error si EW es Cierto y el proceso de instrucciones no es inmediato
Condición A: Condición de línea es Cierto durante la ejecución de instrucciones
Condición de línea
Descripción
1
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket envían procesamiento en segundo plano.
  • Se establecen las salidas del bit EW y el bit OCUPADO.
  • Parámetro de entrada de instrucciones de socket forzado para el procesamiento en segundo plano.
2
Las instrucciones de socket finalizan la ejecución con errores cuando:
  • Se borran las salidas del bit EW y el bit OCUPADO.
  • Se establecen las salidas del bit ER y el bit de error.
3,4
No hay cambio en la condición de línea.
5
La condición de línea pasa a ser Falso si se borra el bit EN.
6,7
No hay cambio en la condición de línea.
Condición B: Condición de línea pasa a ser Falso durante la ejecución de instrucciones
Condición de línea
Descripción
8
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket envían procesamiento en segundo plano.
  • Se establecen las salidas del bit EW y el bit OCUPADO.
  • Parámetro de entrada de instrucciones de socket forzado para el procesamiento en segundo plano.
9
Las instrucciones de socket finalizan la ejecución con errores cuando:
  • Se borran las salidas del bit EW y el bit OCUPADO.
  • Se establecen las salidas del bit ER y el bit de error.
  • La condición de línea pasa a ser Falso.
  • Se borra el bit EN.
10,11
No hay cambio en la condición de línea.

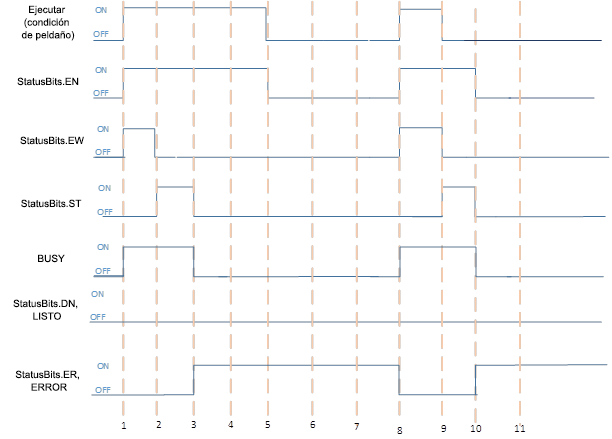

Las instrucciones de socket producirán un error si ST es Cierto y el proceso de instrucciones no es inmediato

Las instrucciones de socket producirán un error si ST es Cierto y el proceso de instrucciones no es inmediato
Las instrucciones de socket producirán un error si ST es Cierto y el proceso de instrucciones no es inmediato
Condición A: Condición de línea es Cierto durante la ejecución de instrucciones
Condición de línea
Descripción
1
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket envían procesamiento en segundo plano.
  • Se establecen las salidas del bit EW y el bit OCUPADO.
  • Parámetro de entrada de instrucciones de socket forzado para el procesamiento en segundo plano.
2
Las instrucciones de socket inician la ejecución cuando:
  • Se borra el bit EW.
  • Se establece el bit ST.
3
Las instrucciones de socket finalizan la ejecución con errores cuando:
  • Se borran las salidas del bit ST y el bit OCUPADO.
  • Se establecen las salidas del bit ER y el bit de error.
4
No hay cambio en la condición de línea.
5
La condición de línea pasa a ser Falso si se borra el bit EN.
6,7
No hay cambio en la condición de línea.
Condición B: Condición de línea pasa a ser Falso durante la ejecución de instrucciones
Condición de línea
Descripción
8
La condición de línea pasa a ser Cierto cuando:
  • La ejecución de instrucciones de socket está habilitada.
  • Se establece el bit EN y el resto de bits se borran.
  • Las instrucciones de socket envían procesamiento en segundo plano.
  • Se establecen las salidas del bit EW y el bit OCUPADO.
  • Parámetro de entrada de instrucciones de socket forzado para el procesamiento en segundo plano.
9
Las instrucciones de socket inician la ejecución cuando se borra el bit EW y se establece el bit ST.
10
Las instrucciones de socket finalizan la ejecución con errores cuando:
  • Se borran las salidas del bit ST y el bit OCUPADO.
  • Se establecen las salidas del bit ER y el bit de error.
  • La condición de línea pasa a ser Falso.
  • Se borra el bit EN.
11
No hay cambio en la condición de línea.
