SCL (escala con alarma)

La instrucción SCL convierte un valor de entrada REAL sin escala en un valor de coma flotante REAL en las unidades de ingeniería e incluye alarmas y limitación de la salida.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de SCL
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	CIERTO: Se ha detectado un flanco ascendente. Si InRawMin >= InRawMax, los bits Status.0 y Status.1 se establecen en 1. Se borran Listo, MaxAlarm y MinAlarm. Si el error se establece en CIERTO y ErrorID se establece en 1. Primero se calcula Else Out. Se comprueban las condiciones de la alarma. Al definir MaxAlarm, MinAlarm se borra, y viceversa. A continuación, si se establece un límite, Out debe estar entre InEUMin e InEUMax. Entonces, el bit Listo se define como CIERTO. Los bits de estado se establecen en 0. Error y ErrorID se establecen en 0. El valor calculado Out se compara con NAN (no es número). Si NAN es el valor Out, EnableOut se borra. Si se establece una condición, Listo se borra. FALSO: No se ha detectado un flanco ascendente. La instrucción no se ejecuta. Las salidas no se actualizan excepto si Error, ErrorID, EnableOut y Done están establecidos en 0.
In	Entrada	REAL	La señal de entrada analógica. Válido = cualquier flotante Predeterminado = 0,0
InRawMax	Entrada	REAL	El valor máximo que puede alcanzar la entrada para la instrucción. Si InRawMax<= InRawMin, la instrucción define el bit correspondiente en Estado, y Error y ErrorID se actualizan. Se detiene la actualización de Out. Válido = InRawMax > InRawMin Predeterminado = 0,0
InRawMin	Entrada	REAL	El valor mínimo que puede alcanzar la entrada para la instrucción. Si InRawMin >= InRawMax, la instrucción define el bit correspondiente en Estado, y Error y ErrorID se actualizan. Se detiene la actualización de Out. Válido = InRawMin < InRawMax Predeterminado = 0,0
InEUMax	Entrada	REAL	El valor a escala de la entrada correspondiente a InRawMax. Válido: cualquier valor real Predeterminado = 0,0
InEUMin	Entrada	REAL	El valor a escala de la entrada correspondiente a InRawMin. Válido: cualquier valor real Predeterminado = 0,0
Limiting	Entrada	BOOL	Selector restrictivo. CIERTO: Out está definido entre InEUMin y InEUMax.
Done	Salida	BOOL	Indica cuándo se ha completado la operación. CIERTO: Operación completada correctamente. FALSO: Se ha producido un error en la condición de la operación o Enabled está definido como FALSO.
EnableOut	Salida	BOOL	Indica si la operación está habilitada. Se establece en Falso si hay un desbordamiento de Out.
Out	Salida	REAL	Representa el valor a escala de la entrada analógica.
MaxAlarm	Salida	BOOL	El indicador de alarma de entrada máxima. Este valor se define como CIERTO cuando Entrada > InRawMax.
MinAlarm	Salida	BOOL	El indicador de alarma de entrada mínimo. Este valor se define como CIERTO cuando Entrada < InRawMin.
Status	Salida	DINT	Estado del bloque de funciones. InstructFault (Status.0). Se establecerá cuando se detecten los errores de ejecución de la instrucción. No hace referencia al error del controlador principal ni secundario. Compruebe los bits de estado que quedan para determinar qué ha ocurrido. InRawRangeInv (Status.1) InRawMin >= InRawMax Del Status.3 al Status.31 están reservados para un uso futuro y su valor es 0.
Error	Salida	BOOL	Indica la existencia de una condición de error. CIERTO: La operación ha detectado un error. FALSO: La operación se ha realizado correctamente o la instrucción no se ha ejecutado.
ErrorID	Salida	BOOL	Un número único que identifica el error. Los errores se definen en los códigos de error.

Código de error
Código de ErrorID	Descripción del error
1	InRawMax<= InRawMin

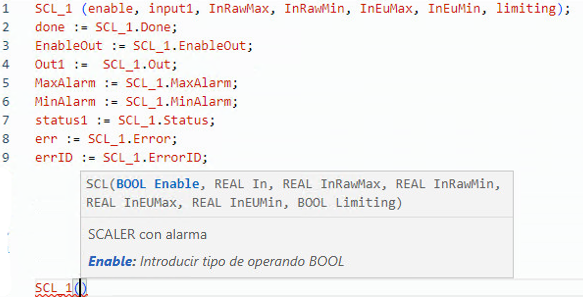

Ejemplos de SCL

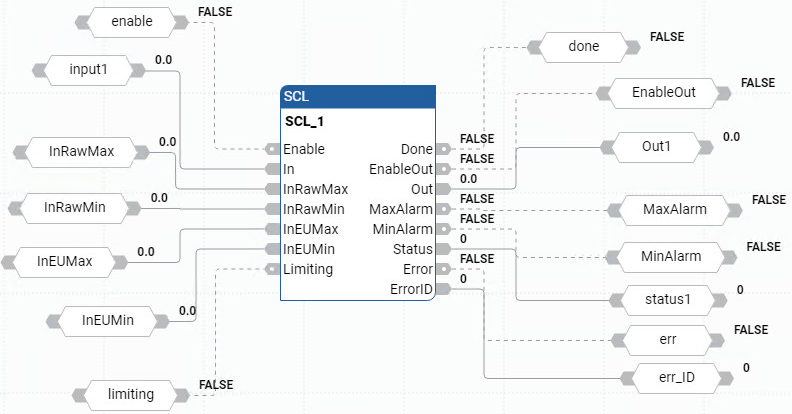

Ejemplo de diagrama de bloque de funciones SCL

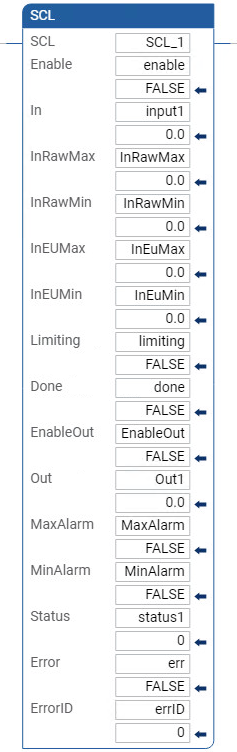

Ejemplo de diagrama de lógica de escalera SCL — Ejemplo de diagrama de lógica escalera SCL

Instrucciones de control de proceso

Ejemplos de diagramas de temporización de la instrucción SCL
