Diagramas de temporización de la instrucción MODULE_INFO

Los siguientes ejemplos de diagrama de temporización describen escenarios de ejecución de la instrucción MODULE_INFO.

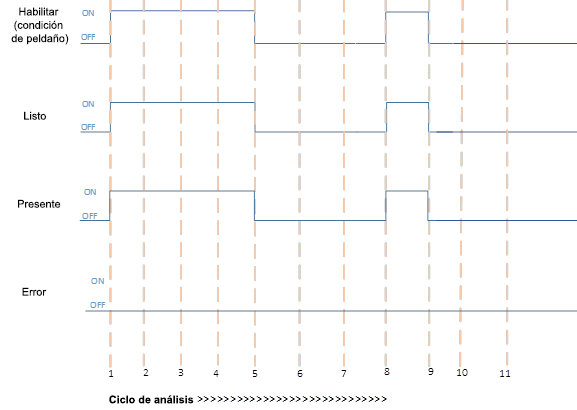

Ejecución correcta cuando un módulo está físicamente presente

Ejecución correcta cuando un módulo está físicamente presente
Ejecución correcta cuando un módulo está físicamente presente
Valores de parámetro de MODULE_INFO
Ciclo de análisis
Descripción
1, 8
La condición de línea pasa a ser Cierto cuando:
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType y SlotID son válidos. Hay un módulo físico presente.
  • Los bits de salida Listo y Presente son CIERTO.
  • El bit de salida Error es FALSO.
  • Actualizar la información relativa al módulo para ID de módulo, ID de proveedor, tipo de producto, código de producto y revisión del módulo en consecuencia.
2,3,4
No hay cambio en la condición de línea.
5. 9
La condición de línea pasa a ser FALSO si el bit Habilitar es FALSO. Se desactivan todos los parámetros de salida.
6, 7, 10, 11
No hay cambio en la condición de línea. El bit Habilitar es FALSO. Se desactivan todos los parámetros de salida.

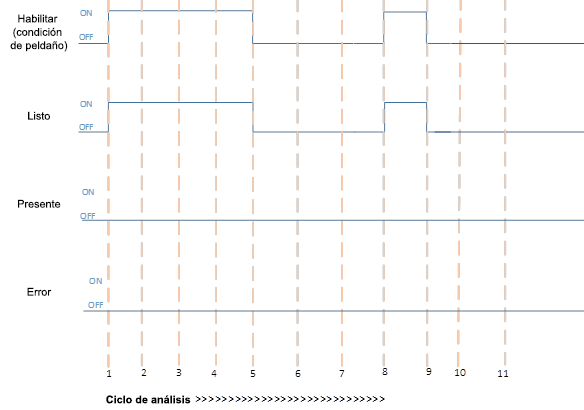

Ejecución correcta cuando el módulo no está presente físicamente

Ejecución correcta cuando el módulo no está presente físicamente
Ejecución correcta cuando el módulo no está presente físicamente
Valores de parámetros de MODULE_INFO
Ciclo de análisis
Descripción
1, 8
La condición de línea pasa a ser Cierto cuando:
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType y SlotID son válidos. No hay un módulo físico presente.
  • El bit de salida Listo es CIERTO.
  • Los bits de salida Error y Presente son FALSO.
  • Actualizar la información relativa al módulo para ID de módulo, ID de proveedor, tipo de producto, código de producto y revisión del módulo en consecuencia.
2,3,4
No hay cambio en la condición de línea.
  • El bit de entrada de Habilitar es CIERTO.
  • Los parámetros de entrada son válidos y no hay un módulo físico presente.
  • Actualice los parámetros de salida en consecuencia.
5. 9
La condición de línea pasa a ser FALSO cuando:
  • El bit Habilitar es FALSO.
  • Se desactivan todos los parámetros de salida.
6, 7, 10, 11
No hay cambio en la condición de línea. El bit Habilitar es FALSO. Se desactivan todos los parámetros de salida.

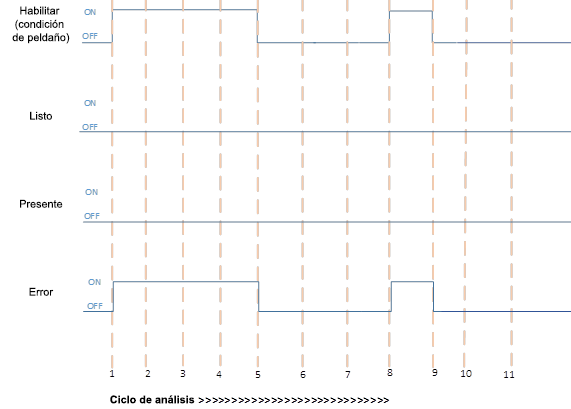

Ejecución de MODULE_INFO con Error

Ejecución de MODULE_INFO con Error
Ejecución de MODULE_INFO con Error
Valores de parámetros de MODULE_INFO
Ciclo de análisis
Descripción
1, 8
La condición de línea pasa a ser Cierto cuando:
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType y SlotID son válidos. No hay un módulo físico presente.
  • Los bits de salida Listo y Presente son CIERTO.
  • El bit de salida Error es CIERTO.
  • La información relativa al módulo para ID de módulo, ID de proveedor, tipo de producto, código de producto y revisión del módulo se elimina.
2,3,4
No hay cambio en la condición de línea.
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType, SlotID o ambos no son válidos.
  • Actualice los parámetros de salida en consecuencia.
5. 9
La condición de línea pasa a ser FALSO cuando:
  • El bit Habilitar es FALSO.
  • Se desactivan todos los parámetros de salida.
6, 7, 10, 11
No hay cambio en la condición de línea. El bit Habilitar es FALSO. Se desactivan todos los parámetros de salida.

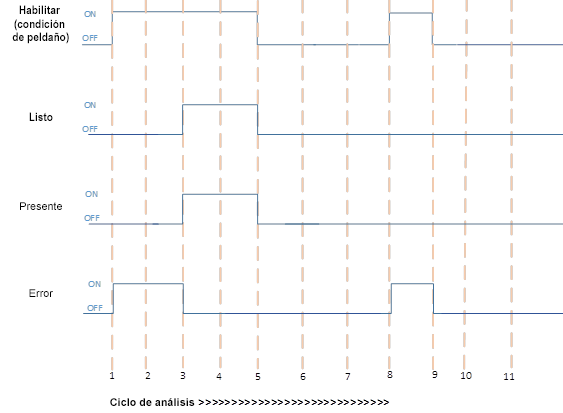

Ejecución correcta de MODULE_INFO con error: ningún módulo físico

Ejecución correcta de MODULE_INFO con error: ningún módulo físico
Ejecución correcta de MODULE_INFO con error: ningún módulo físico
Valores de parámetros de MODULE_INFO
Ciclo de análisis
Descripción
1, 8
La condición de línea pasa a ser Cierto cuando:
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType, SlotID o ambos no son válidos. No hay un módulo físico presente.
  • Los bits de salida Listo y Presente son FALSO.
  • El bit de salida Error es CIERTO.
  • La información relativa al módulo para ID de módulo, ID de proveedor, tipo de producto, código de producto y revisión del módulo se elimina.
2
No hay cambio en la condición de línea.
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType, SlotID o ambos no son válidos.
  • Actualice los parámetros de salida en consecuencia.
3, 4
No hay cambio en la condición de línea.
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType y SlotID son ambos válidos. El módulo está presente físicamente.
  • Los bits de salida Listo y Presente son CIERTO.
  • El bit de salida Error es FALSO.
  • Actualizar la información del módulo para ID de módulo, ID de proveedor, tipo de producto, código de producto y revisión del módulo en consecuencia.
5. 9
La condición de línea pasa a ser FALSO cuando:
  • El bit Habilitar es FALSO.
  • Se desactivan todos los parámetros de salida.
6, 7, 10, 11
No hay cambio en la condición de línea. El bit Habilitar es FALSO. Se desactivan todos los parámetros de salida.

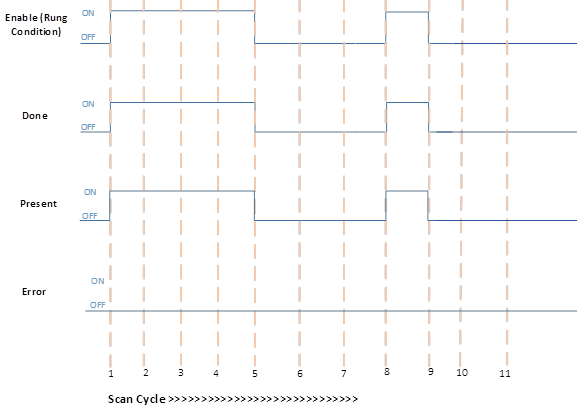

Se ha ejecutado correctamente MODULE_INFO con error con el módulo físico presente

Se ha ejecutado correctamente MODULE_INFO con error con el módulo físico presente
Se ha ejecutado correctamente MODULE_INFO con error con el módulo físico presente
Valores de parámetros de MODULE_INFO
Ciclo de análisis
Descripción
1, 8
La condición de línea pasa a ser Cierto cuando:
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType, SlotID o ambos son válidos. El módulo está presente físicamente.
  • Los bits de salida Listo y Presente son CIERTO.
  • El bit de salida Error es FALSO
  • Actualizar la información relativa al módulo para ID de módulo, ID de proveedor, tipo de producto, código de producto y revisión del módulo en consecuencia.
2
No hay cambio en la condición de línea.
  • El bit de entrada de Habilitar es CIERTO.
  • Los parámetros de entrada son válidos y no hay un módulo presente físicamente.
  • Actualice los parámetros de salida en consecuencia.
3, 4
No hay cambio en la condición de línea.
  • El bit de entrada de Habilitar es CIERTO.
  • ModuleType y SlotID no son válidos. El módulo está presente físicamente.
  • Los bits de salida Listo y Presente son FALSO.
  • El bit de salida Error es CIERTO y está desactivado.
  • Actualizar la información del módulo para ID de módulo, ID de proveedor, tipo de producto, código de producto y revisión del módulo en consecuencia.
5. 9
La condición de línea pasa a ser FALSO cuando:
  • El bit Habilitar es FALSO.
  • Se desactivan todos los parámetros de salida.
6, 7, 10, 11
No hay cambio en la condición de línea. El bit Habilitar es FALSO. Se desactivan todos los parámetros de salida.
