Configurar valores de datos de objetos para mensajes explícitos (MSG_CIPGENERIC)
Para utilizar el bloque de funciones para mensajes explícitos de MSG_CIPGENERIC, configure el parámetro AppCfg con los valores correctos.
Hay varias fuentes de información que cubren la implementación y el uso de la comunicación de mensajes, incluyendo la Ayuda de
FactoryTalk Design Workbench
, los manuales de usuario y la biblioteca de documentación de Rockwell Automation.Fuente de información | Descripción | Cómo encontrar la información |
|---|---|---|
Manual de usuario de su dispositivo de comunicación concreto | Contiene información importante sobre mensajería e información específica sobre la configuración de bloques de funciones de mensajes. | |
Apéndice C del Adaptador EtherNet/IP 22-COMM-E FRN 1.xxx | Proporciona información sobre los objetos de Ethernet/IP a los que se puede acceder mediante mensajes explícitos. | |
Especificación de Ethernet/IP | Define los objetos que se incluirán en cada dispositivo CIP: Objetos de identidad, de enrutador de mensajes y de red. | |
Controladores programables Micro800: Inicio con la mensajería de clientes de CIP | Proporciona instrucciones de inicio rápido para utilizar mensajes CIP simbólicos y genéricos en los controladores lógicos programables (PLC) Micro830 y Micro850 . |
Datos del objeto de registro CIP
Los bloques de funciones MSG_CIPGENERIC utilizan los datos del objeto de registro CIP en el parámetro AppCfg. Los datos del objeto incluyen:
- Código de clase
- Instancia
- Atributo de instancia
- Service
Valores del parámetro AppCfg de MSG_CIPGENERIC

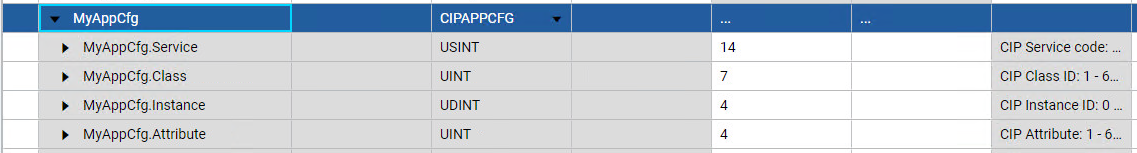

Utilice los valores del objeto de registro CIP en las variables de entrada para configurar los parámetros de los bloques de funciones MSG_CIPGENERIC. En la siguiente imagen se muestran los valores de datos del objeto de registro CIP en los parámetros de los bloques de funciones MSG_CIPGENERIC.
Valores del parámetro AppCfg de MSG_CIPGENERIC
