Diagrama de temporización de ejecución de mensajes (el mensaje se cancela)
La siguiente tabla describe las condiciones de mensaje y el estado de bit para cada paso de ejecución identificado en el diagrama de temporización cuando se cancela un mensaje.
Paso | Descripción del mensaje | Estado de bit |
|---|---|---|
1 | La condición Peldaño cambia a CIERTO. Se habilita la ejecución del mensaje. | Se activa el bit EN. Todos los demás bits se borrarán. |
2 | Se adquiere el búfer del mensaje. | Se activa el bit EW. |
3 | Se cancela la ejecución del mensaje. | Se activa el bit ER. Los bits EW y ST no cambian. |
4 | La condición Peldaño cambia a Falso. | Se borra el bit EN. |
5 | La condición Peldaño cambia a CIERTO. | La entrada Cancelar se borra. El bloque de funciones se empieza a ejecutar. |

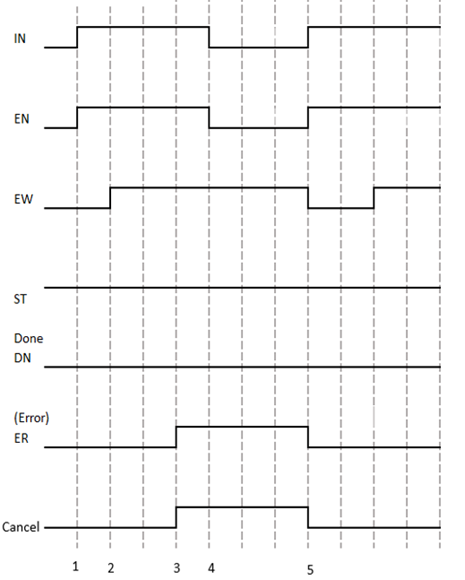

Diagrama de temporización cuando se cancela el mensaje
Diagrama de temporización cuando se cancela el mensaje
