LCD_BKLT_REM (retroiluminación del LCD remoto)

La instrucción LCD_BKLT_REM configura los parámetros de retroiluminación del LCD remoto en un programa de usuario.
Detalles de la operación:
Los parámetros de retroiluminación definidos en LCD_BKLT_REM se utilizan cuando la pantalla LCD remota es:
  • Una pantalla definida por el usuario con LCD_REM.
  • La pantalla de estado de E/S predeterminada.
  • Para el resto de las pantallas, la configuración de retroiluminación utilizada es la que se define en el menú LCD remoto.
Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.
Esta instrucción se aplica a los controladores L20E, L50E y L70E.

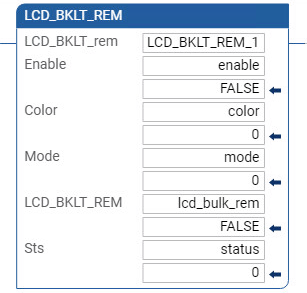

LCD_BKLT_REM
LCD_BKLT_REM
Parámetros de LCD_BKLT_REM
Parámetro
Tipo de parámetro
Tipo de datos
Descripción
Enable
Entrada
BOOL
Habilitar instrucción.
CIERTO: Ejecuta la función REM_LCD_BKLT, sobrescribe cualquier configuración vigente de retroiluminación.
FALSO: REM_LCD_BKLT estará deshabilitado y la configuración del menú LCD remoto surtirá efecto.
Color
Entrada
UINT
Código de color de retroiluminación:
  • 0:  Blanco
  • 1:  Azul
  • 2:  Rojo
  • 3: Verde
  • 4-65535: Reservado
Mode
Entrada
UINT
  • 0: apagada permanentemente
  • 1: encendida permanentemente
  • 2: Parpadeante (intervalo de 1 s)
  • 3-65535: Reservado
LCD_BKLT_REM
Salida
BOOL
CIERTO: La instrucción se ha ejecutado correctamente.
FALSO: Se ha producido un error al ejecutarse la instrucción.
Sts
Salida
UINT
Estado de la operación del LCD remoto.
Códigos de estado LCD_BKLT_REM:
  • 0: La entrada Enable muestra Falso.
  • 1: Correcto.
  • 2: LCD remoto no detectado.
    Puede ocurrir cuando:
    • El LCD remoto no está conectado físicamente al controlador, o bien el cableado no es correcto.
    • La configuración de puerto serie es distinta de la requerida para el LCD remoto.
  • 3: Error de conexión.
    Puede ocurrir cuando hay un error interno de estado de la máquina, como una incompatibilidad entre las versiones de firmware de controlador y de firmware de RLCD.
  • 4: Código de color no válido.
  • 5: Modo no válido.
  • 6-65535: Reservado.

Ejemplos de LCD_BKLT_REM

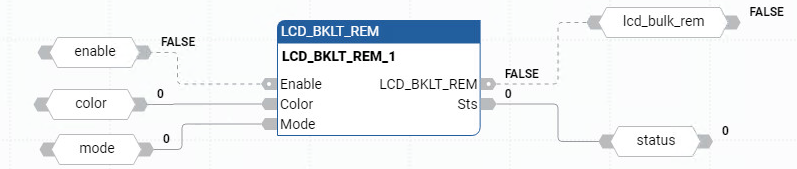

Ejemplo de diagrama de bloque de funciones LCD_BKLT_REM
Ejemplo de diagrama de lógica de escalera LCD_BKLT_REM
Ejemplo de diagrama de lógica de escalera LCD_BKLT_REM

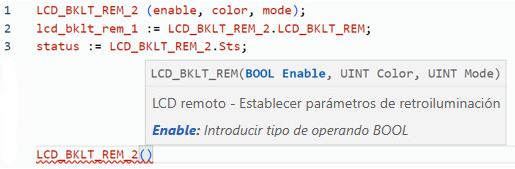

Ejemplo de texto estructurado LCD_BKLT_REM
Ejemplo de texto estructurado LCD_BKLT_REM
