Ejemplo: Agregar una función del interruptor de límite programable

En este ejemplo se explica cómo agregar una función del interruptor programable de límite (PLS) al programa de HSC.
Valores de variable de los ajustes del contador
  • MyAppData.PlsEnable se usa para habilitar o deshabilitar los ajustes del PLS. Debe configurarse como Falso (deshabilitado) si se usa la variable MyAppData.
  • MyAppData.HscID se usa para especificar qué entradas integradas se usarán en función del modo y del tipo de aplicación. Consulte Asignación de cableado y entradas del HSC para conocer los diferentes ID que pueden usarse, así como las entradas integradas y sus características.
  • Si se usa el ID 0, no se puede usar el ID 1 en el mismo controlador porque las entradas serán utilizadas por Reset y Hold.
  • MyAppData.HscMode se usa para especificar el tipo de operación que utiliza el HSC para contar. Consulte Modo del HSC (HSCAPP.HSCMode).
Para habilitar el PLS
  1. En el
    Organizador de proyectos
    , en el programa HSC, haga doble clic en
    Variables locales
    .
  2. En la celda
    Valor inicial
     de la variable MyAppData.PlsEnable, seleccione
    Cierto
    .
  3. Configure los ajustes de caudal insuficiente y desbordamiento.
    1. En la celda
      Valor inicial
       de MyAppData.OFSetting, escriba
      50
      .
    2. En la celda
      Valor inicial
       de MyAppData.UFSetting, escriba
      –50
      .
  4. (opcional) Configure la máscara de salida de una salida.
    Resultados para este ejemplo:
    • La variable PLS tiene una dimensión de [1..4]. Esto significa que el HSC puede tener cuatro pares de preajustes bajos y altos.
    • Los preajustes altos deben configurarse de modo que sean inferiores a OFSetting, y los preajustes bajos de modo que sean superiores a UFSetting.
    • Los valores de HscHPOutPut y HscLPOutPut determinarán qué salidas se activan cuando se alcance un preajuste bajo o alto.

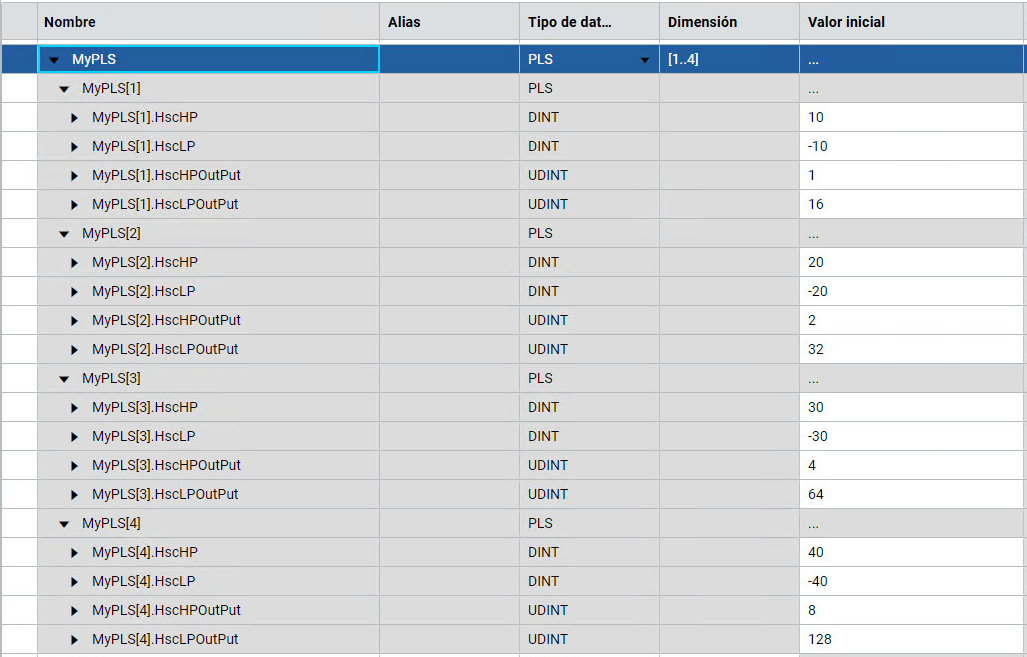

    Ejemplo de resultados
