Módulo de 1 canal 5034-SERIAL y 5034-SERIALXT serial RS-232/RS-422/RS-485

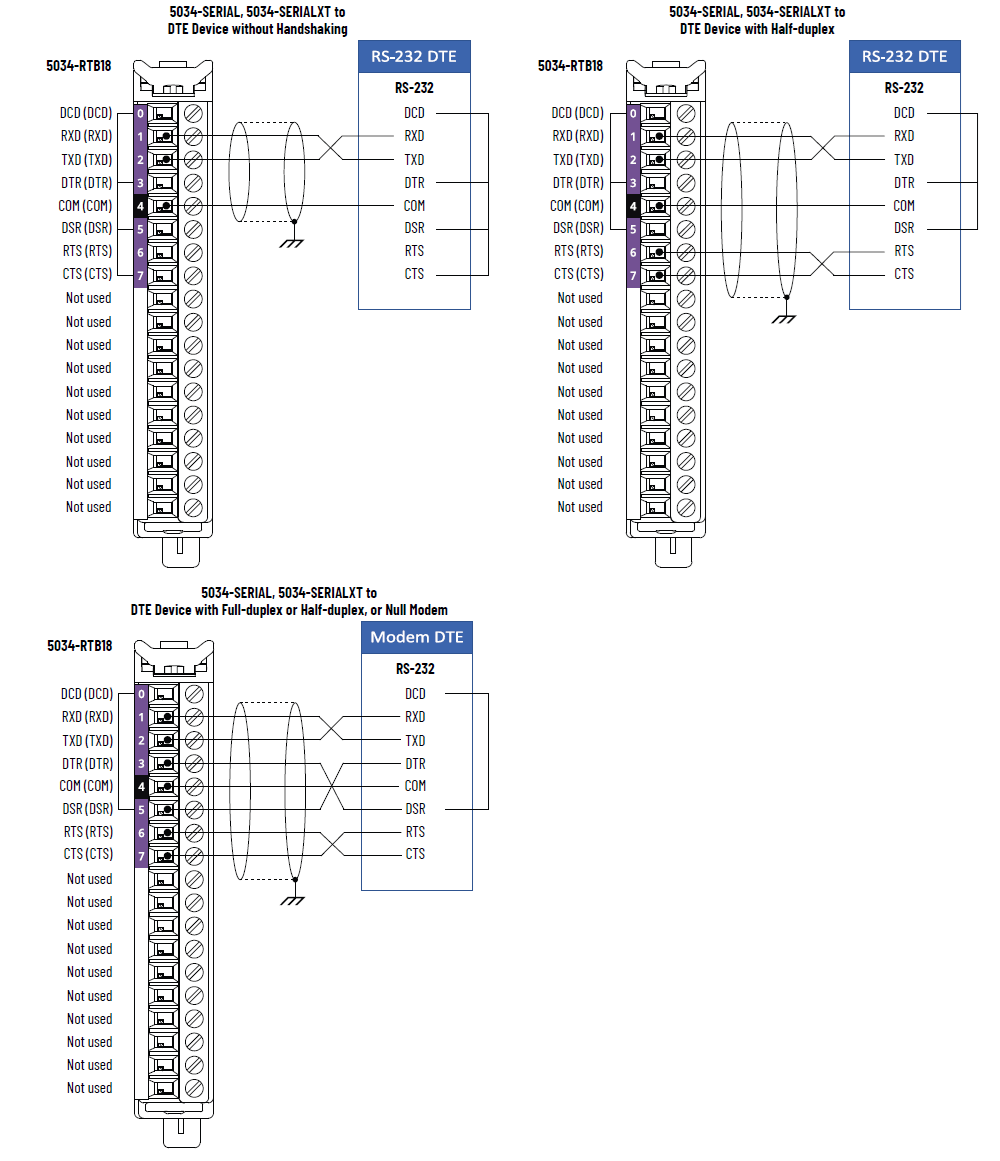

Diagrama de cableado de los módulos 5034-SERIAL y 5034-SERIALXT – Dispositivo DTE modo RS-232

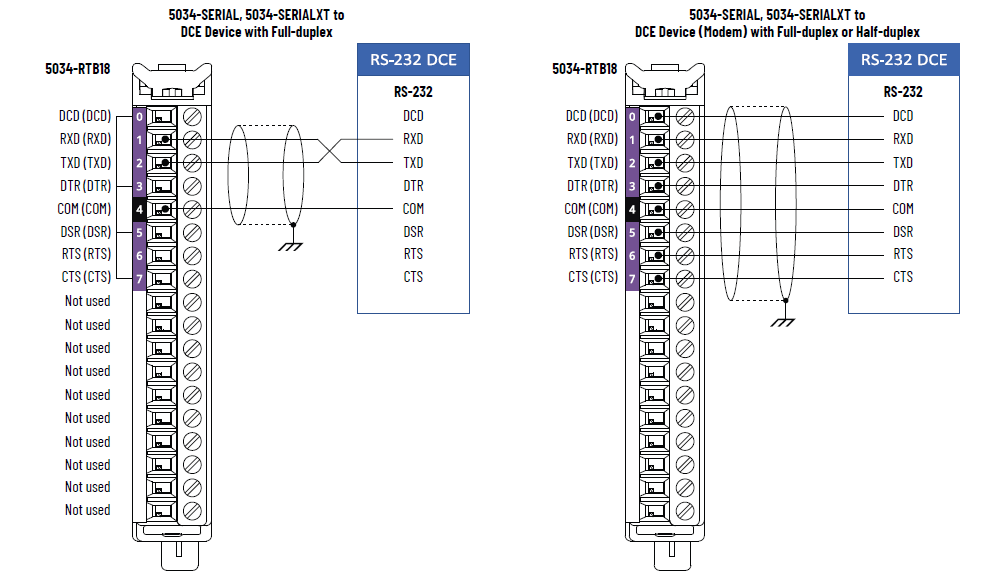

Diagrama de cableado de los módulos 5034-SERIAL y 5034-SERIALXT – Dispositivo DCE modo RS-232

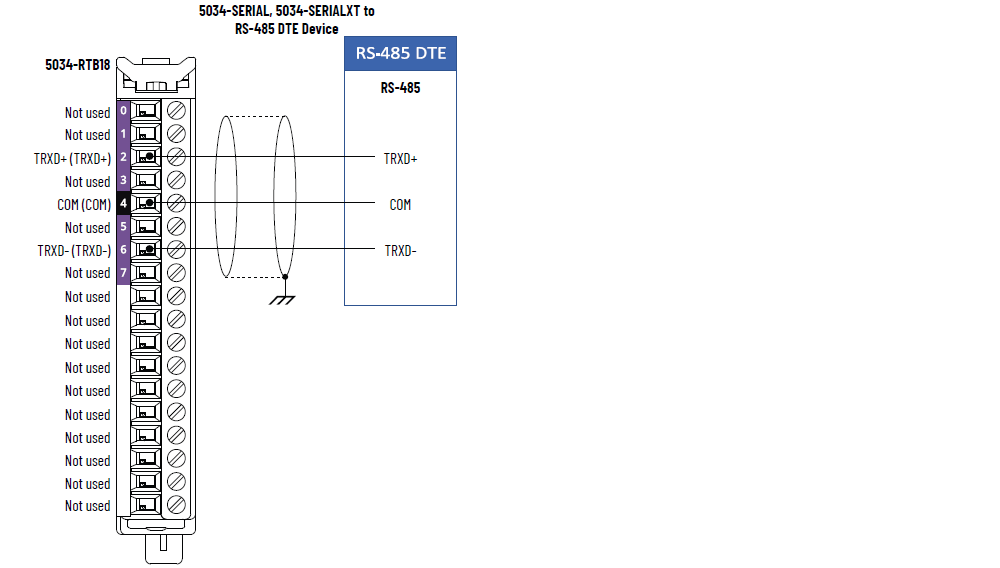

Diagrama de cableado de los módulos 5034-SERIAL y 5034-SERIALXT – Modo RS-485
IMPORTANTE:
- Coloque la resistencia de terminación entre TRXD+ y TRXD– para implementar este cableado.
- El cable recomendado es el Belden 8104.

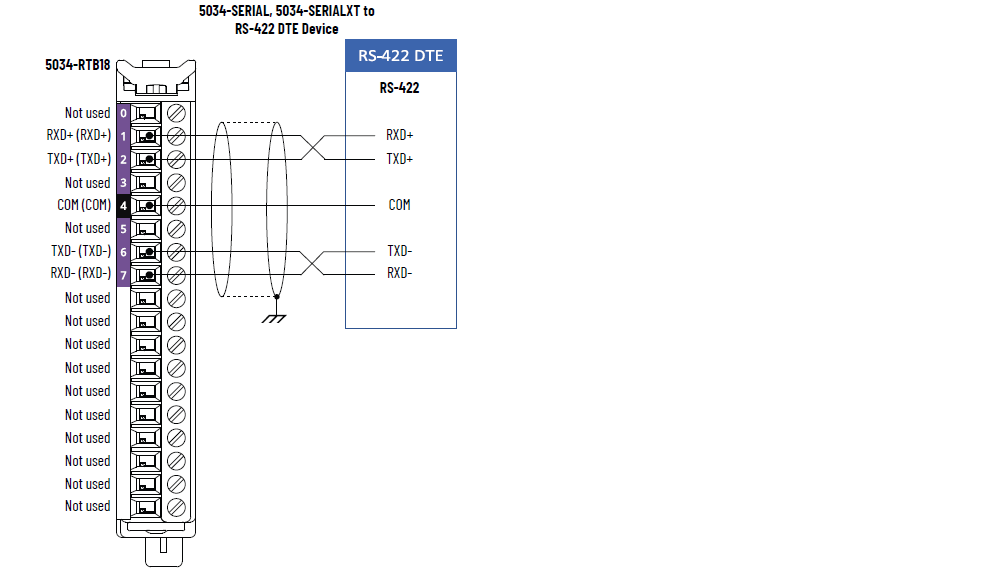

Diagrama de cableado de los módulos 5034-SERIAL y 5034-SERIALXT – Modo RS-422
IMPORTANTE:
- Coloque la resistencia de terminación entre RXD+ y RXD– para implementar este cableado.
- El cable recomendado es el Belden 8104.

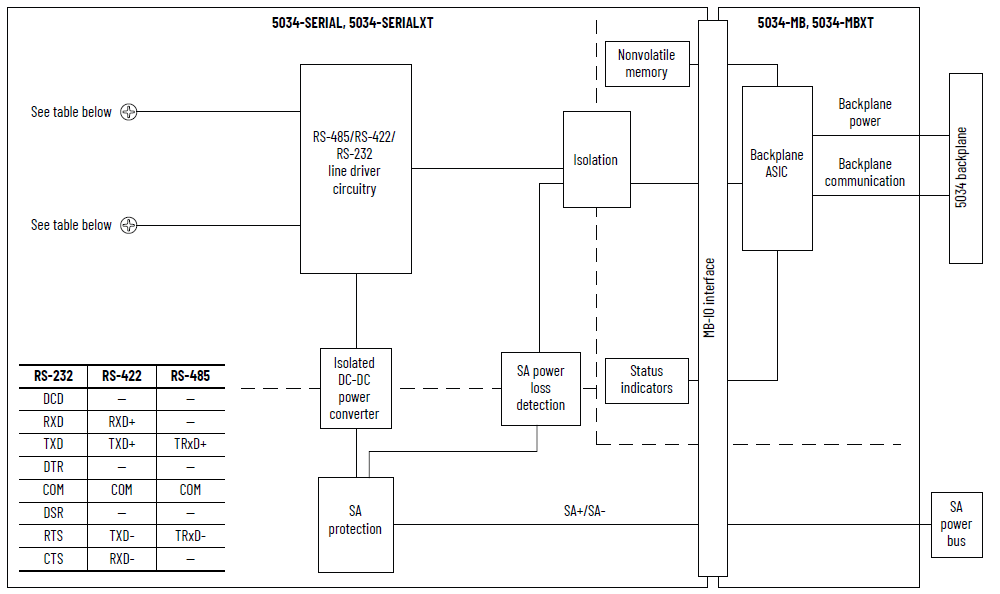

Diagrama de bloques de funciones de los módulos 5034-SERIAL y 5034-SERIALXT
Atributo | 5034-SERIAL, 5034-SERIALXT |
|---|---|
Modos de operación | ASCII genérico Modbus RTU Modbus ASCII |
Rango de voltaje de señal de entrada serial | +3...+25 VCC con respecto a la tierra de la señal (SG) 0, afirmada, encendida, espacio, activa –3...–25 VCC con respecto a la tierra de señal (SG) 1, no afirmada, apagada, marca, inactiva |
Handshaking | El handshake de hardware RTS/CTS siempre habilitado RTS/CTS controlable por el usuario |
Velocidad de comunicación admitida (bps) | 1200, 2400, 4800, 9600, 19200 (predeterminado), 38400, 57600, 115200 |
Atributo | 5034-SERIAL, 5034-SERIALXT |
|---|---|
Número de entradas | Un full-duplex (RS-232, RS-422)/half-duplex (RS-485) |
Categoría de voltaje | 24 VCC surtidor |
Voltaje de alimentación eléctrica de SA, nom. | 24 VCC |
Rango de voltaje de la alimentación eléctrica de SA | 10…30 VCC |
Corriente de alimentación eléctrica de SA, nom. | 20 mA |
Corriente de alimentación eléctrica de SA, máx. | 30 mA |
Corriente de alimentación eléctrica de SA sin carga | 15 mA |
Protección contra inversión de polaridad SA | Sí |
Disipación de energía, máx. (1) | 0.35 W |
Disipación térmica, máx. (1) | 1.20 BTU/h |
Voltaje de aislamiento | 250 V (régimen continuo), tipo de aislamiento básico, sistema a alimentación de SA 250 V (régimen continuo), tipo de aislamiento básico, alimentación de SA a comunicación 250 V (régimen continuo), tipo de aislamiento básico, sistema a canal de comunicación |
Compatibilidad con RIUP | Sí |
Codificación electrónica | Codificación electrónica mediante software de programación |
Posiciones de la llave del RTB (ranura) | 3, 5, 11 |
RTB compatible | 5034-RTB18, 5034-RTB18S |
Categoría de cableado (2) | 2: Puertos de señal 2: Puertos de alimentación eléctrica |
Especificaciones de cableado | Consulte las especificaciones de cableado de los bloques de terminales extraíbles en los Datos técnicos – Especificaciones del sistema E/S PointMax, publicación 5034-TD001 |
Indicadores | 1 indicador de estado de módulo verde/rojo 1 indicador de estado de alimentación eléctrica de SA verde/rojo 2 indicadores de estado de E/S amarillos/rojos |
Dimensiones aproximadas (alto × ancho × profundidad) | 123.6 × 15.0 × 66.4 mm (4.87 × 0.59 × 2.61 pulg.) |
Peso aprox. | 45.0 g (1.59 oz) – 5034-SERIAL 47.0 g (1.66 oz) – 5034-SERIALXT |
Tipo de envolvente | Ninguna (estilo abierto) |
Código de temperatura norteamericano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) El valor se mide a 60 °C (140 °F). La disipación de energía varía con la temperatura. (2) Utilice esta información sobre las categorías de conductores para planificar la instalación de conductores. Consulte el documento Pautas de cableado y conexión a tierra de equipos de automatización industrial, publicación 1770-4.1. Utilice esta información sobre categoría de conductores para planificar la instalación de conductores como se describe en el correspondiente manual de instalación a nivel de sistema. | |
