Vista Input Eventxx

La vista Input Eventxx, donde “xx” representa el índice de una definición de evento, muestra las opciones de configuración disponibles para dicho evento. No pueden configurar los parámetros desde esta vista; para hacerlo deben utilizarse los tags de configuración.
Utilice esta vista para revisar las siguientes tareas:
  • Si el evento de entrada está habilitado.
  • Si el evento de entrada está enclavado.
  • Si están habilitados los activadores de punto independiente para el evento de entrada.
  • Comprobar la condición del activador del evento de entrada.
  • Comprobar los participantes y su comportamiento ante la transición de estado del evento de entrada.

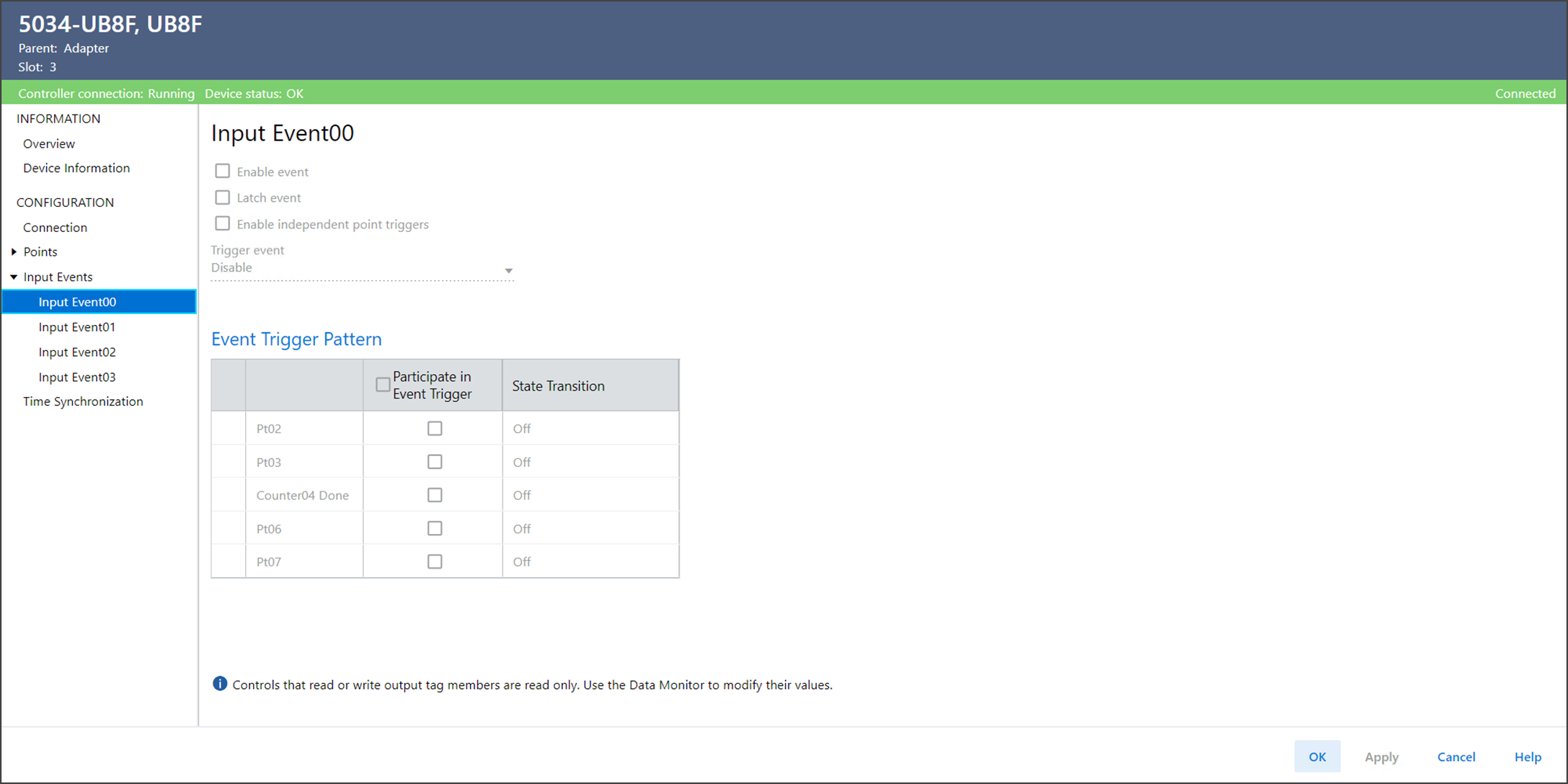

Ejemplo de la vista Input Eventxx
La vista Input Eventxx incluye estos parámetros.
Parámetro
Descripción
Nombre del miembro
Valor
Enable Event
Muestra si el activador del evento correspondiente está activo. Los eventos se disparan cuando las condiciones coinciden con la definición del evento.
EO.Eventxx.En
  • 0 = La definición del activador del evento no está activa.
  • 1 = La definición del activador del evento está activa.
Latch Event
Muestra si se enclava un evento hasta que se confirme.
EO.Eventxx.LatchEvent
  • 0 = El evento no está enclavado. Los nuevos eventos sobrescriben los eventos anteriores.
  • 1 = El evento está enclavado. Los eventos se enclavan hasta que son confirmados. Los eventos nuevos no se reportarán hasta que se confirme el evento actual. Se almacenan hasta cuatro nuevos eventos en el búfer de memoria. Cuando el búfer de memoria está lleno, se pierden los eventos adicionales.
Enable Independent Point Triggers
Muestra si cada condición indicada en la definición del activador del evento, Event, puede iniciar un evento de forma independiente.
EO.Eventxx. IndependentConditionTriggerEn
  • 0 = Se dispara un evento cuando todas las condiciones seleccionadas alcanzan los valores configurados.
  • 1 = Se dispara un evento cuando cualquiera de las condiciones seleccionadas alcanza el valor configurado.
Trigger Event
Activa un evento cada vez que el cambio de estado de una entrada ocasiona una de las siguientes condiciones:
  • Coincide con la definición del activador del evento
  • Ya no coincide con la definición del activador del evento
EO.Eventxx.EventRisingEn
EO.Eventxx.EventFallingEn
Los valores (EventRisingEn, EventFallingEn) representan:
  • (0, 0): el activador del evento está inhabilitado.
  • (1, 0): los activadores de eventos en las transiciones de entrada coinciden con el patrón configurado.
  • (0, 1): los activadores de eventos en las transiciones de entrada no coinciden con el patrón configurado.
  • (1, 1): los activadores de eventos en las transiciones de entrada coinciden o no con el patrón configurado.
Event Trigger Pattern – Participate in Event Trigger
Muestra si el punto especificado participa en la definición del activador del evento correspondiente al evento.
EO.Eventxx.CounterxxSelect
EO.Eventxx.PtxxDataSelect
  • 0 = El punto no participa en la definición del activador del evento.
  • 1 = El punto participa en la definición del activador del evento.
Event Trigger Pattern – State Transition
Muestra el estado de la entrada que debe coincidir después de la transición.
EO.Eventxx.CounterxxValue
EO.Eventxx.PtxxDataValue
Para PtxxDataValue:
  • 0 = Desactivado (valor predeterminado)
  • 1 = Activado
Para CounterxxValue:
  • 0 = No realizada (valor predeterminado)
  • 1 = Terminado
