Módulos de relé de 4 salidas aisladas de 2 A 5034-OW4I y 5034-OW4IXT
Diagrama de cableado de los módulos 5034-OW4I y 5034-OW4IXT

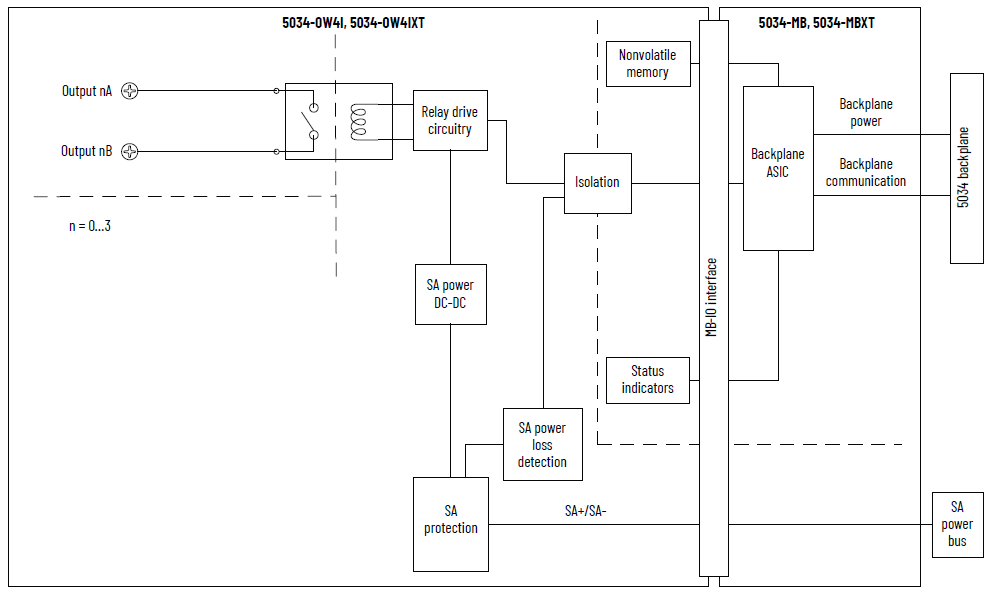

Diagrama de bloques de funciones de los módulos 5034-OW4I y
5034-OW4IXT
Atributo | 5034-OW4I, 5034-OW4IXT |
|---|---|
Clasificación de relé (1) | 2 A resistiva/canal a 5…30 VCC 2 A resistiva/canal a 120 VCA, 50/60 Hz 2 A resistiva/canal a 240 VCA, 50/60 Hz |
Fuga en estado desactivado | 0 mA Contacto seco, sin amortiguadores incorporados |
Corriente de salida nominal, máx. | 2 A resistiva/canal a 5…30 VCC 2 A resistiva/canal a 120 VCA, 50/60 Hz 2 A resistiva/canal a 240 VCA, 50/60 Hz |
Tiempo de retardo de salida (backplane a tornillo), máx. Desactivado a activado Activado a desactivado | 10 ms |
Resistencia de contacto inicial, máx. | 30 MΩ |
Estados de salida en modo de programación por punto | Retener último estado Activado Desactivado (predeterminado) |
Estados de salida en modo de fallo por punto | Retener último estado Activado Desactivado (predeterminado) |
Duración del modo de fallo por punto | 1 s 2 s 5 s 10 s Indefinidamente (predeterminado) |
Estado final de salida después de modo de fallo por punto | Activado Desactivado (predeterminado) |
Corriente en estado activado por punto, mín. | 100 μA a 100 mVCC |
Frecuencia de conmutación, máx. | 1 operación/3 s (0.3 Hz a carga nominal) |
Vida útil de contacto esperada, eléctrica | 2 A, 240 VCA (resistivo): mín. 1x10 5 ciclos de
funcionamiento (a 20 veces/min)2 A, 30 VCC (resistivo): mín. 1x10 5 ciclos de
funcionamiento (a 20 veces/min) |
Vida útil de contacto esperada, mecánica | Mín. 2x10 7 ciclos de funcionamiento (a 180
veces/min) |
Clasificación de servicio de piloto | 5…240 VCA, 50/60 Hz, C300 en servicio piloto por canal 5…125 VCC, R150 en servicio piloto por canal |
(1) Supresión de sobretensión: La conexión de supresores de
sobretensión a través de la carga inductiva externa prolonga
la vida útil del módulo. Para obtener más detalles, consulte
el documento Pautas de cableado y conexión a tierra de
equipos de automatización industrial, publicación 1770-4.1. | |
Atributo | 5034-OW4I, 5034-OW4IXT |
|---|---|
Número de salidas | 4 Forma A (normalmente abierto) |
Rango de voltajes de salida | 5…30 VCC 5...240 VCA |
Voltaje de alimentación eléctrica de SA, nom. | 24 VCC |
Rango de voltaje de la alimentación eléctrica de SA | 10…30 VCC |
Corriente de alimentación eléctrica de SA, nom. | 100 mA |
Corriente de alimentación eléctrica de SA, máx. | 200 mA |
Corriente de alimentación eléctrica de SA sin carga | 3.0 mA |
Protección contra inversión de polaridad SA | Sí |
Disipación de energía, máx. (1) | 0.74 W |
Disipación térmica, máx. (1) | 2.52 BTU/h |
Voltaje de aislamiento | 250 V (régimen continuo), tipo de aislamiento básico, sistema
a SA 250 V (régimen continuo), tipo de aislamiento reforzado,
sistema a canal 250 V (régimen continuo), tipo de aislamiento reforzado, SA a
canal 250 V (régimen continuo), tipo de aislamiento reforzado,
canal a canal |
Compatibilidad con RIUP | Sí |
Codificación electrónica | Codificación electrónica mediante software de
programación |
Posiciones de la llave del RTB (ranura) | 7, 12, 15 |
RTB compatible | 5034-RTB18, 5034-RTB18S |
Categoría de cableado (2) | 2: puertos de señal 2: puertos de alimentación eléctrica |
Especificaciones de cableado | Consulte las especificaciones de cableado de los bloques de
terminales extraíbles en los Datos técnicos –
Especificaciones del sistema E/S PointMax, publicación 5034-TD001 |
Indicadores | 1 indicador de estado de módulo verde/rojo 1 indicador de estado de alimentación eléctrica de SA
verde/rojo 4 indicadores de estado de E/S amarillos |
Dimensiones aproximadas (alto × ancho × profundidad) | 123.6 × 15.0 × 66.4 mm (4.87 × 0.59 × 2.61 pulg.) |
Peso aprox. | 53.0 g (1.87 oz) – 5034-OW4I 55.0 g (1.94 oz) – 5034-OW4IXT |
Tipo de envolvente | Ninguna (estilo abierto) |
Código de temperatura norteamericano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) El valor se mide a 60 °C (140 °F). La disipación de
energía varía con la temperatura. (2) Utilice esta información sobre las categorías de
conductores para planificar la instalación de conductores.
Consulte el documento Pautas de cableado y conexión a tierra
de equipos de automatización industrial, publicación 1770-4.1. Utilice
esta información sobre categoría de conductores para
planificar la instalación de conductores como se describe en
el correspondiente manual de instalación a nivel de
sistema. | |
