Módulos de corriente de 8 entradas analógicas 5034-IF8C y 5034-IF8CXT

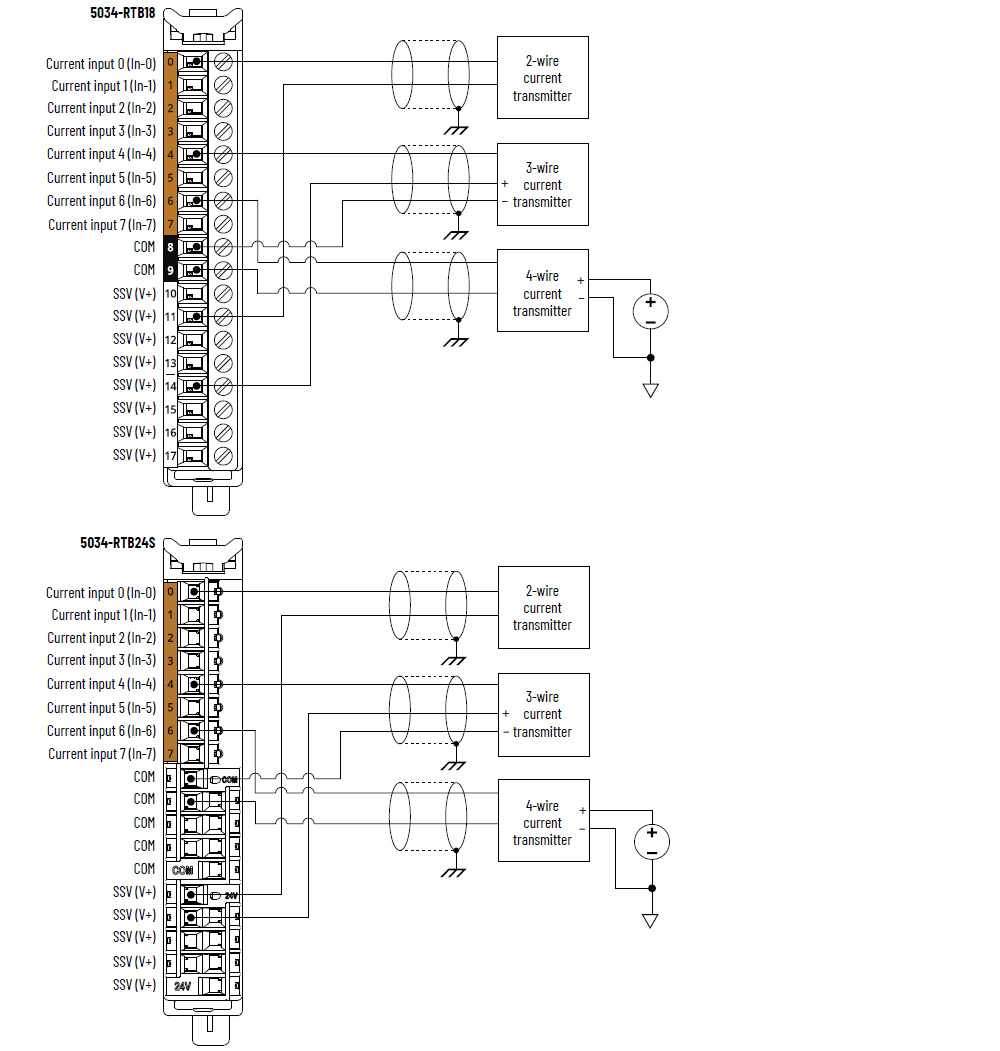

Diagrama de cableado de los módulos 5034-IF8C y 5034-IF8CXT

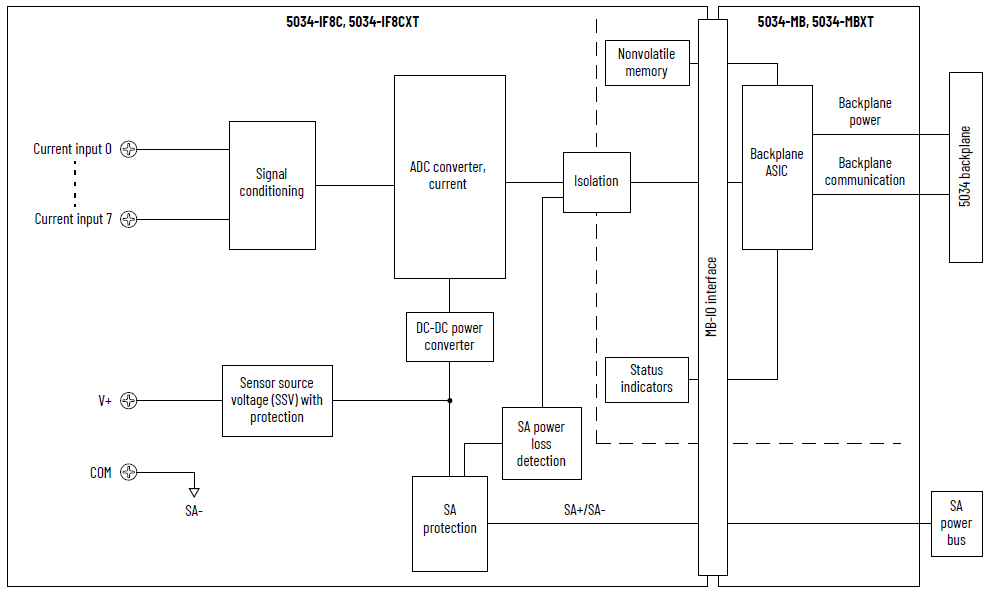

Diagrama de bloques de funciones de los módulos 5034-IF8C y
5034-IF8CXT
Atributo | 5034-IF8C, 5034-IF8CXT |
|---|---|
Rango de entrada, corriente | 0…20 mA 4…20 mA |
Impedancia de entrada | Corriente: 75...115 Ω |
Método de conversión del módulo | Sigma-delta |
Resolución, corriente (1) Filtro de muesca de 50/60 Hz | 16 bits |
Exactitud de calibración a 25 °C (77 °F) | Corriente: 0.1% escala total con filtro de 50/60 Hz |
Exactitud de calibración en el rango total de temperatura –25…+60 °C (–13…+140 °F) | Corriente: 0.2% escala total con filtro de 50/60 Hz |
Tiempo de escán más rápido por canal | 0.4 ms |
Tiempo de escán más rápido por módulo | 1.2 ms |
Selecciones de filtro de muesca de entrada (Hz) | 10, 20, 50, 60 (predeterminado), 100, 200, 400, 500, 1000,
5000, 10000, 15625, 31250 |
Filtro de entrada digital | Retardo de primer orden, 0 ms (predeterminado) 0...32,767 ms (32.767 s) |
Conformidad con HART de mano | No admitido |
Protección contra sobrevoltaje de entrada, máx. | ±32 VCC |
Protección de sobrecorriente | Sí |
Valor de datos durante una condición de sobrecarga | Escala total, indicador de sobrerrango, datos inciertos/datos
incorrectos |
Tiempo de detección de conductor abierto | Corriente: ≤ 1 seg |
Alarma de datos incorporada | Sí |
Escalado a unidades de medición | Sí |
Muestreo de canales en tiempo real | Sí |
Formato de datos | IEEE 754 Punto flotante de 32 bits |
Sello de hora periódico de entradas | Sí |
(1) Depende del filtro de muesca. | |
Atributo | 5034-IF8C, 5034-IF8CXT |
|---|---|
Número de entradas | 8 canales, unipolares Modo de corriente |
Voltaje de alimentación eléctrica de SA, nom. | 24 VCC |
Rango de voltaje de la alimentación eléctrica de SA | 10…30 VCC |
Corriente de alimentación eléctrica de SA, nom. | 1.1 A |
Corriente de alimentación eléctrica de SA, máx. | 1.2 A |
Corriente de alimentación eléctrica de SA sin carga | 11 mA |
Protección contra inversión de polaridad SA | Sí |
Rango de voltajes SSV | Siga la fuente de alimentación de SA |
Corriente SSV, máx. | 1.0 A |
Protección frente a cortocircuito SSV | Sí |
Disipación de energía, máx. (1) | 0.95 W |
Disipación térmica, máx. (1) | 3.24 BTU/h |
Voltaje de aislamiento | 250 V (régimen continuo), tipo de aislamiento básico, sistema
a campo Sin aislamiento entre los puertos de entrada y la
alimentación eléctrica de SA Sin aislamiento entre puertos de entrada individuales |
Calibración | Calibrado en fábrica Calibración manual aceptada, consulte el Manual del usuario —
Módulos de E/S analógicas PointMax, publicación 5034-UM003 |
Compatibilidad con RIUP | Sí |
CIP Sync | Sí, reloj común de solo esclavo |
Codificación electrónica | Codificación electrónica mediante software de
programación |
Posiciones de la llave del RTB (ranura) | 2, 5, 8 |
RTB compatible | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Categoría de cableado (2) | 2: puertos de señal 2: puertos de alimentación eléctrica |
Especificaciones de cableado | Consulte las especificaciones de cableado de los bloques de
terminales extraíbles en los Datos técnicos –
Especificaciones del sistema E/S PointMax, publicación 5034-TD001 |
Indicadores | 1 indicador de estado de módulo verde/rojo 1 indicador de estado de alimentación eléctrica de SA
verde/rojo 8 indicadores de estado de E/S amarillos/rojos |
Dimensiones aproximadas (alto × ancho × profundidad) | 123.6 × 15.0 × 66.4 mm (4.87 × 0.59 × 2.61 pulg.) |
Peso aprox. | 43.0 g (1.51 oz) – 5034-IF8C 45.0 g (1.59 oz) – 5034-IF8CXT |
Tipo de envolvente | Ninguna (estilo abierto) |
Código de temperatura norteamericano | T4 |
Código de temperatura UKEX/ATEX | T4 |
Código de temperatura IECEx | T4 |
(1) El valor se mide a 60 °C (140 °F). La disipación de
energía varía con la temperatura. (2) Utilice esta información sobre las categorías de
conductores para planificar la instalación de conductores.
Consulte el documento Pautas de cableado y conexión a tierra
de equipos de automatización industrial, publicación 1770-4.1. Utilice
esta información sobre categoría de conductores para
planificar la instalación de conductores como se describe en
el correspondiente manual de instalación a nivel de
sistema. | |
