Resolución de problemas con Studio 5000 Logix Designer
Revise el Controller Organizer para ver si hay un icono de advertencia en el adaptador.
Icono de advertencia en Controller Organizer
Si hay un icono de advertencia presente, abra Module Properties y verifique la barra de
estado para identificar el tipo de fallo.

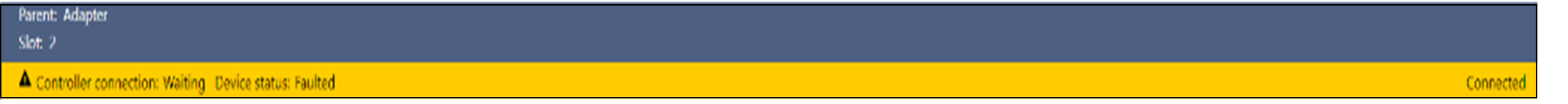

Mensaje de fallo en la línea de estado
Si la conexión falla, vaya a la vista Connection y compruebe el código de error en el
área Connection Fault.

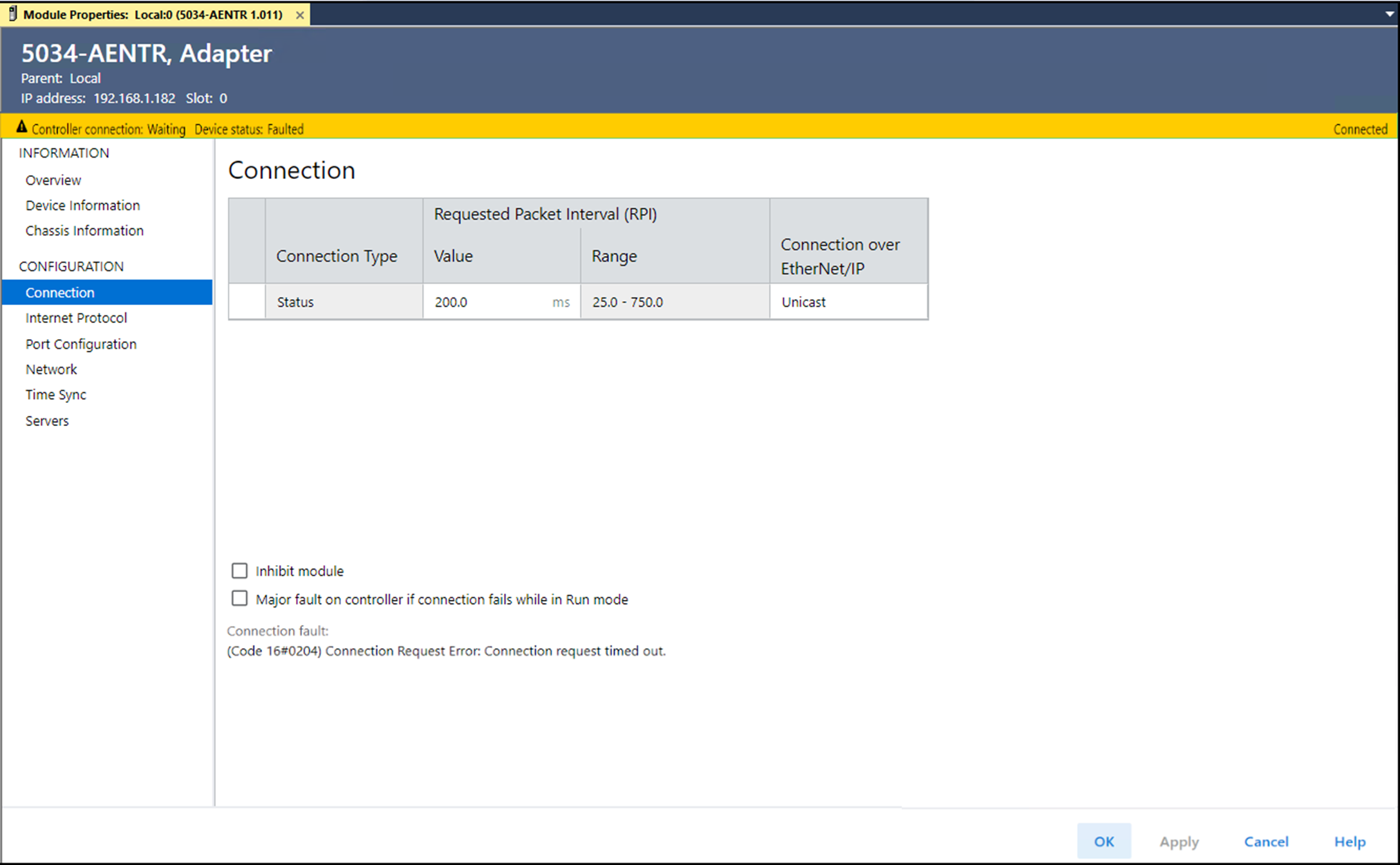

Descripción de fallos en Connection con código de error
Código de error
Acción
0x204
Abra Module Properties de adaptador.
Vaya a la vista Chassis Information y compruebe el
estado de la base. Si hay un fallo, compruebe los
detalles de base para identificar el fallo.
Error de codificación
Vaya a la vista Device Information para confirmar que el módulo
físico es compatible o coincide con la identidad
configurada.
Para obtener información más detallada consulte el documento
Logix 5000 Control Systems Application Technique, publicación
LOGIX-AT001.
0x10
Vaya a la vista Device Information y compruebe la revisión de
firmware y el estado de fallo mayor.
Si se requiere una actualización de firmware, actualice
el firmware.
Si el fallo mayor es recuperable, restablezca el
adaptador.
Si el fallo mayor no se puede recuperar, reemplace el
adaptador.
Si una base presenta un fallo, vaya a la vista Base Details y compruebe el diagnóstico de
la base para ver la condición de diagnóstico.

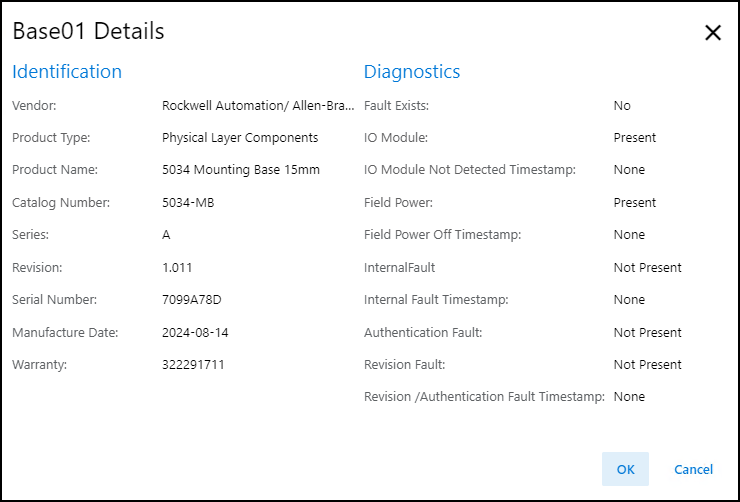

Diagnóstico de los detalles de la base
Si hay un fallo de sincronización de hora, vaya al cuadro de diálogo Device Diagnostics
para comprobar el estado de sincronización de hora y la identidad del reloj
Grandmaster.

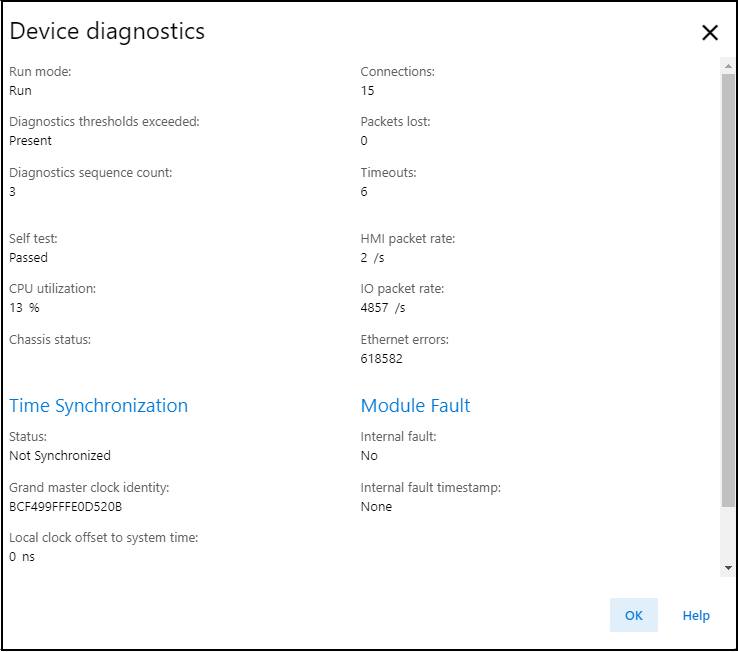

Diagnóstico del dispositivo
La identidad del reloj Grandmaster debe coincidir con la identidad del reloj Grandmaster de la red. Compruebe también el estado de la sincronización de hora del adaptador en el diálogo Device Diagnostics del adaptador.
