Vista Eventxx

La vista Eventxx, donde “xx” representa el índice de una definición de evento, muestra las opciones de configuración disponibles para dicho evento. No pueden configurar los parámetros desde esta vista; para hacerlo deben utilizarse los tags de configuración.
Utilice esta vista para revisar las siguientes tareas:
  • Si el evento de entrada está habilitado.
  • Si el evento de entrada está enclavado.
  • Si están habilitados los activadores de punto independiente para el evento.
  • Comprobar la condición del activador del evento.
  • Comprobar los participantes y su comportamiento ante la transición de estado del evento.

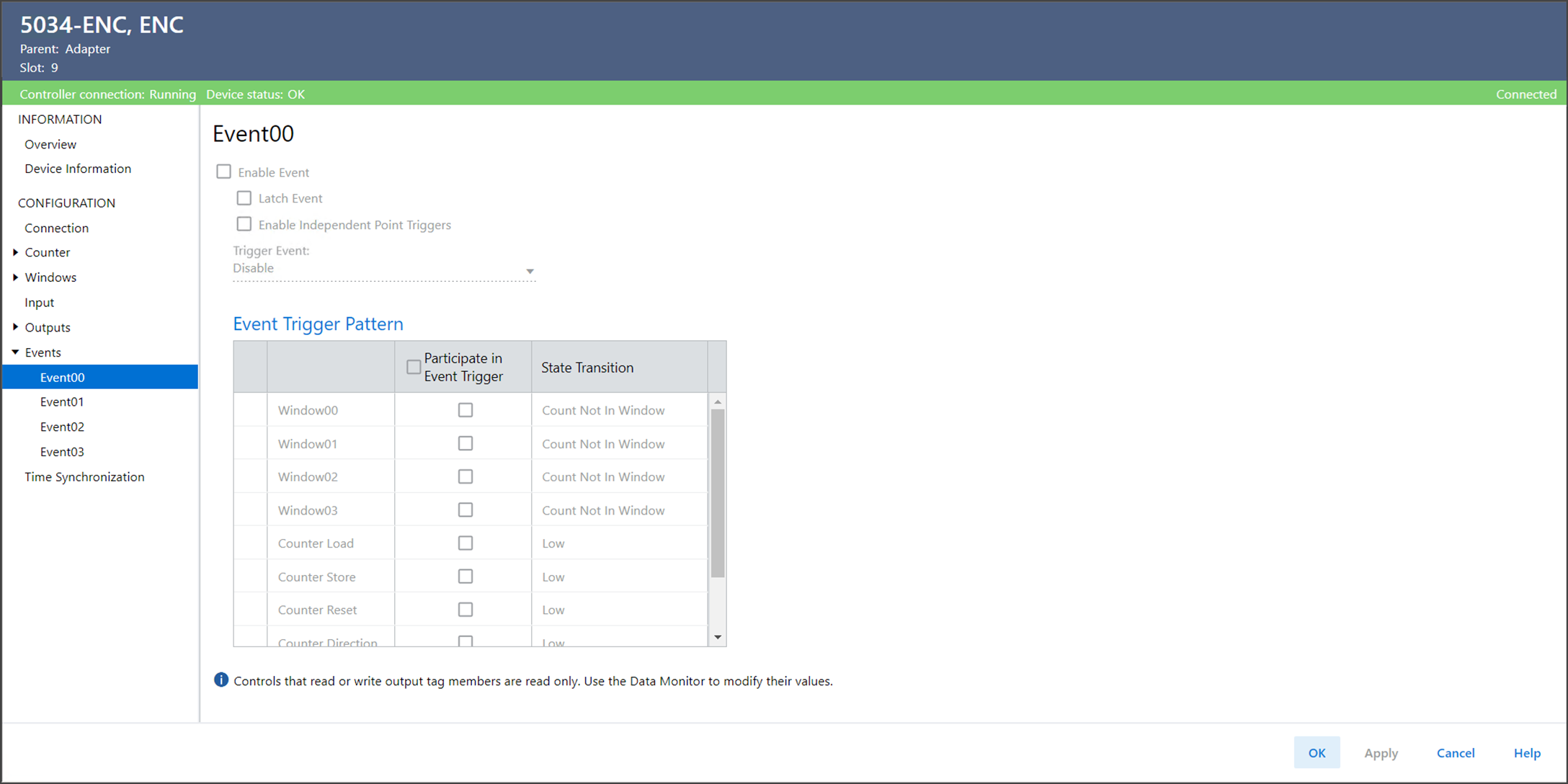

Ejemplo de vista Eventxx
La vista Eventxx incluye estos parámetros.
Parámetro
Descripción
Nombre del miembro
Valor
Enable Event
Muestra si el activador del evento correspondiente está activo. Los eventos se disparan cuando las condiciones coinciden con la definición del evento.
EO.Eventxx.En
  • 0 = La definición del activador del evento no está activa y los eventos no se disparan cuando las condiciones coinciden con la definición
  • 1 = La definición del activador del evento está activa y los eventos se disparan cuando las condiciones coinciden con la definición
Latch Event
Muestra si se enclava un evento hasta que se confirme.
EO.Eventxx.LatchEvent
  • 0 = El evento no está enclavado. Los nuevos eventos sobrescriben los eventos anteriores.
  • 1 = El evento está enclavado. Los eventos se enclavan hasta que son confirmados. Los eventos nuevos no se reportarán hasta que se confirme el evento actual. Se almacenan hasta cuatro nuevos eventos en el búfer de memoria. Cuando el búfer de memoria está lleno, se pierden los eventos adicionales.
Enable Independent Point Triggers
Muestra si cada condición indicada en la definición del activador del evento, Event, puede iniciar un evento de forma independiente.
EO.Eventxx. IndependentConditionTriggerEn
  • 0 = El evento se dispara cuando todas las condiciones que participan en el activador del evento alcanzan sus valores configurados.
  • 1 = El evento se dispara cuando cualquiera de las condiciones que participan en el activador del evento alcanza su valor configurado.
Trigger Event
Activa un evento cada vez que el cambio de estado ocasiona una de las siguientes condiciones:
  • Coincide con la definición del activador del evento
  • Ya no coincide con la definición del activador del evento
  • EO.Eventxx.EventRisingEn
  • EO.Eventxx.EventFallingEn
Los valores (EventRisingEn, EventFallingEn) representan:
  • (0, 0): El activador del evento está inhabilitado.
  • (1, 0): Los activadores de eventos en las transiciones de entrada coinciden con el patrón configurado.
  • (0, 1): Los activadores de eventos en las transiciones de entrada no coinciden con el patrón configurado.
  • (1, 1): Los activadores de eventos en las transiciones coinciden o no con el patrón configurado.
Event Trigger Pattern – Participate in Event Trigger
Muestra si la condición especificada participa en la definición del activador del evento correspondiente al evento.
Cuando el tipo de encoder se configura como HSC:
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.ResetSelect
  • EO.Eventxx.HoldSelect
  • EO.Eventxx.LoadSelect
  • EO.Eventxx.StoreSelect
  • EO.Eventxx.RolloverSelect
  • EO.Eventxx.RollunderSelect
  • EO.EventxxDirectionSelect
Cuando el tipo de encoder se configura como SSI:
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.StoreSelect
  • EO.EventxxDirectionSelect
  • 0 = La condición no participa en la definición del activador Evento.
  • 1 = La condición participa en la definición del activador del evento.
Event Trigger Pattern – State Transition
Muestra el estado de la condición que debe coincidir después de la transición.
Cuando el tipo de encoder se configura como HSC:
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.ResetValue
  • EO.Eventxx.HoldValue
  • EO.Eventxx.LoadValue
  • EO.Eventxx.StoreValue
  • EO.Eventxx.RolloverValue
  • EO.Eventxx.RollunderValue
  • EO.EventxxDirectionValue
Cuando el tipo de encoder se configura como SSI:
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.StoreValue
  • EO.EventxxDirectionValue
Para InWindowxxValue:
  • 0 = Not in Window coincide con el patrón de eventos
  • 1 = In Window coincide con el patrón de eventos
Para otros tags de eventos:
  • 0 = El valor 0 coincide con el patrón de eventos
  • 1 = El valor 1 coincide con el patrón de eventos
