Especificaciones

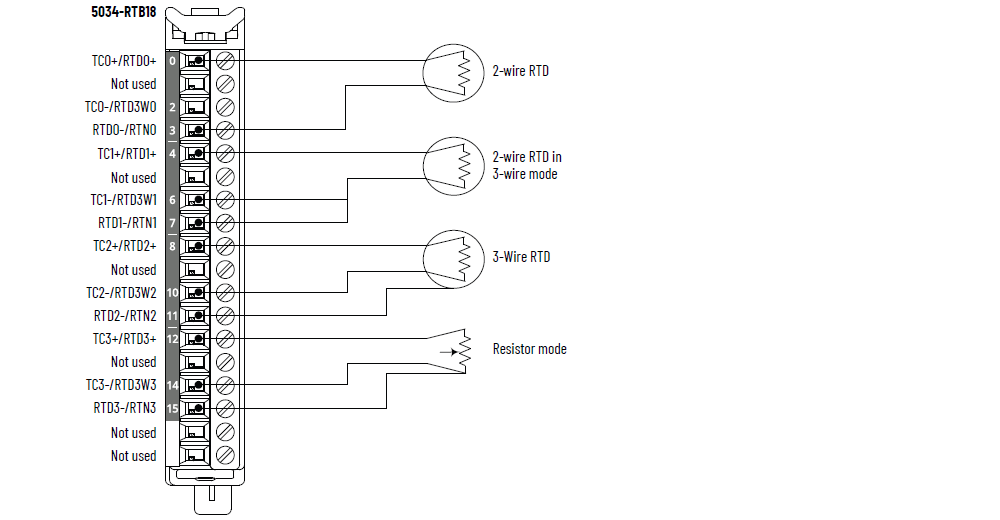

Diagrama de cableado de los módulos 5034-IRT4I y 5034-IRT4IXT – Modo RTD

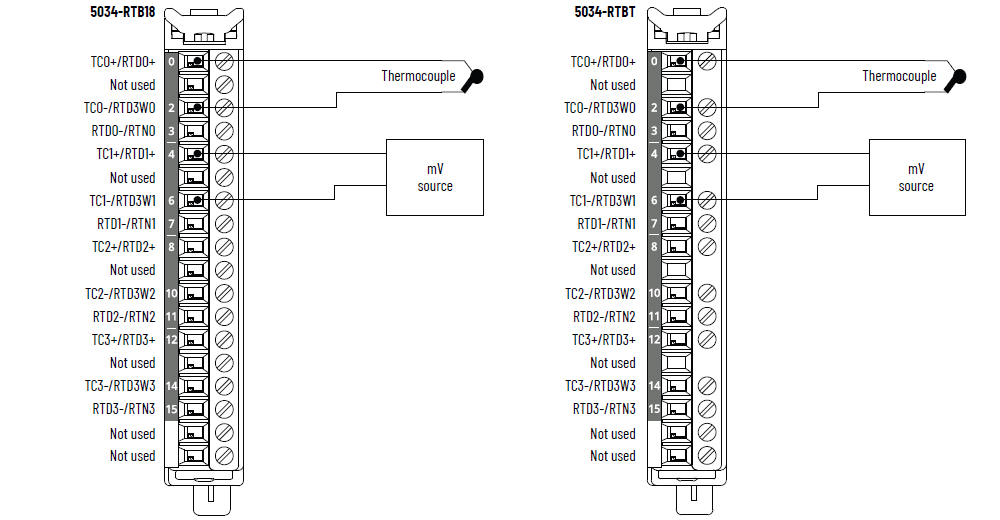

Diagrama de cableado de los módulos 5034-IRT4I y 5034-IRT4IXT – Modo de termopar

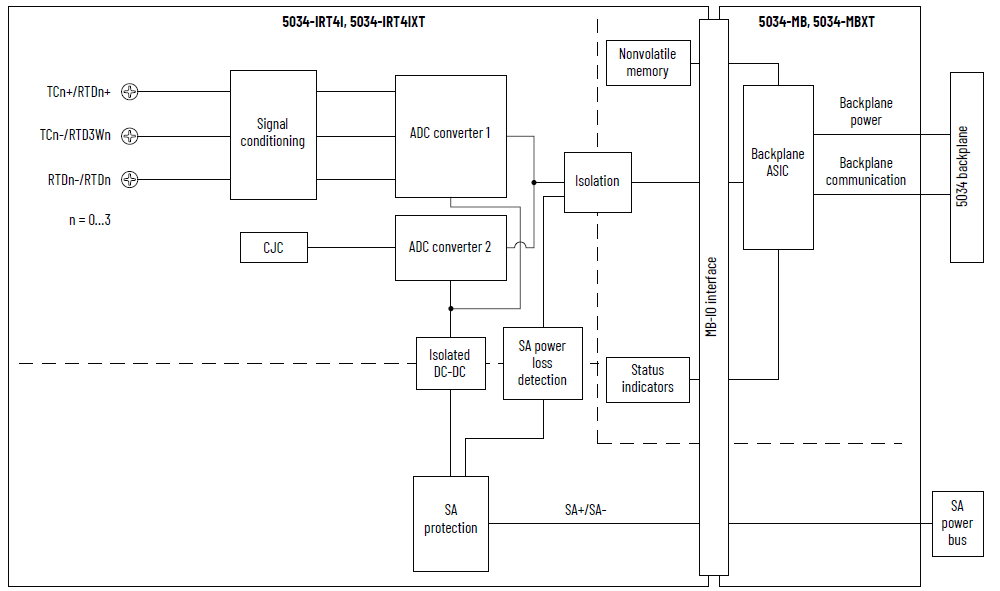

Diagrama de bloques de funciones de 5034-IRT4I y 5034-IRT4IXT

Especificaciones técnicas – 5034-IRT4I, 5034-IRT4IXT
Atributo	5034-IRT4I, 5034-IRT4IXT
Rango de entrada, resistivo	1,500 Ω 2...1000 Ω 4...2000 Ω 8...4000 Ω
Tipo de entrada, RTD	100, 200, 500, 1000 Ω platino, alfa = 385 100, 200, 500, 1000 Ω platino, alfa = 3916 120 Ω níquel, alfa = 672 100, 120, 200, 500 Ω níquel, alfa = 618 10 Ω cobre 427
Rango de entrada, termopar/milivoltios	±100 mV
Tipo de entrada, termopar	B, C, D, E, J, K, N, R, S, T, TXK/XK(L)
Impedancia de entrada	Termopar/milivoltios: > 1 MΩ RTD: > 1 MΩ
Voltaje de modo común (canal a canal)	250 V (régimen continuo), aislamiento básico
Método de conversión del módulo	ADC multiplexado de 24 bits Sigma-delta
Resolución, RTD/resistiva Filtro de muesca de 50/60 Hz	16 bits
Resolución, termopar/milivoltios Filtro de muesca de 50/60 Hz	16 bits
Corriente de excitación RTD	250 μA para rango de 1000, 2000, 4000 Ω 500 μA para el rango de 500 Ω
Linealización de termopares	ITS-90
Modo CJ	CJC incorporada, CJC RTB, CJC remota
Entradas CJC incorporadas (solo para uso en modo de termopar)	Sensores CJC Cuatro termistores incorporados en 5034-IRT4I y 5034-IRT4IXT Vishay NTCS0805E3103FHT
Exactitud del sensor CJC incorporado	±3.0 °C, 0 °C < T_amb < 60 °C (±5.4 °F, 32 °F < T_amb < 140 °F) ±4.0 °C, –25 °C < T_amb < 0 °C (±7.2 °F, –13 °F < T_amb < 32 °F)
Entradas de CJC RTB (solo para uso en modo de termopar)	Sensores CJC Cuatro termistores incorporados en 5034-RTBT y 5034-RTBTS TE Connectivity TE 10K3A1A
Exactitud del sensor CJC RTB	±0.6 °C, 0 °C < T_amb < 60 °C (±1.1 °F, 32 °F < T_amb < 140 °F) ±1.2 °C, –25 °C < T_amb < 0 °C (±2.2 °F, –13 °F < T_amb < 32 °F)
Método de conversión CJC	SAR de 12 bits
Exactitud de calibración a 25 °C (77 °F)	Termopar/milivoltios: 0.1% escala total con filtro de 50/60 Hz RTD: 500 Ω, 1 kΩ, 2 kΩ, rango de 4 kΩ, escala total de 0.1% con filtro de 50/60 Hz
Exactitud de calibración en el rango total de temperatura –25 a +60 °C (–13 a +140 °F)	Termopar/milivoltios: 0.25% escala total con filtro de 50/60 Hz RTD: 500 Ω, 1 kΩ, 2 kΩ, rango de 4 kΩ, 0.25% escala total con filtro de 50/60 Hz
Tiempo de escán más rápido por canal	0.36 ms
Tiempo de escán más rápido por módulo	0.36 ms
Selecciones de filtro de muesca de entrada (Hz)	10, 20, 50, 60 (predeterminado), 100, 200, 500, 1000, 2500, 5000
Filtro de entrada de hardware	1 kHz
Filtro de entrada digital	Retardo de primer orden, 0 ms (predeterminado) 0...32,767 ms (32.767 s)
Relación de rechazo de ruido de modo normal	65 dB a 50/60 Hz, dependiendo del filtro de muesca
Tiempo de detección de cable abierto	<200 ms
Protección contra sobrevoltaje, máx.	32 VCC
Escalado a unidades de medición	Sí
Muestreo de canales en tiempo real	Sí
Sello de hora periódico de entradas	Sí
Formato de datos	IEEE 754 Punto flotante de 32 bits

Especificaciones técnicas – 5034-IRT4I, 5034-IRT4IXT – Sensores RTD
Tipos de sensor de RTD ⁽¹⁾	Rango de temperatura
100, 200, 500, 1000 Ω PT 385	–200 a +870 °C –328 a +1598 °F 73...1143 K 132 a 2058 °R
100, 200, 500, 1000 Ω PT 3916	–200 a +630 °C –328 a +1166 °F 73 a 903 K 132 a 1626 °R
10 Ω CU 427	–200 a +260 °C –328 a +500 °F 73 a 533 K 132 a 960 °R
120 Ω Ni 672	–80 a +320 °C –112 a +608 °F 193 a 593 K 348 a 1068 °R
100, 120, 200, 500 Ω NI 618	–60 a +250 °C –76 a +482 °F 213 a 523 K 384 a 942 °R
(1) Cada tipo de sensor acepta todos los rangos de temperatura listados.

Especificaciones técnicas – 5034-IRT4I, 5034-IRT4IXT – Termopares
Tipo de termopar	Rango de temperatura
Termopar tipo B	21 a 1820 °C 68 a 3308 °F 293...2093 K 528 a 3768 °R
Termopar tipo C	0 a 2315 °C 32 a 4199 °F 273...2588 K 492 a 4659 °R
Termopar tipo D	0 a 2315 °C 32 a 4199 °F 273...2588 K 492 a 4659 °R
Termopar tipo E	–270 a +1000 °C –454 a +1832 °F 3 a 1273 K 6 a 2292 °R
Termopar, tipo J	–210 a +1200 °C –346 a +2192 °F 63 a 1473 K 114 a 2652 °R
Termopar tipo K	–270 a +1372 °C –454 a +2502 °F 3 a 1645 K 6 a 2961 °R
Termopar tipo N	–270 a +1300 °C –454 a +2372 °F 3 a 1573 K 6 a 2832 °R
Termopar tipo R	–50 a +1768 °C –58 a +3215 °F 223 a 2041 K 402 a 3674 °R
Termopar tipo S	–50 a +1768 °C –58 a +3215 °F 223 a 2041 K 402 a 3674 °R
Termopar tipo T	–270 a +400 °C –454 a +752 °F 3 a 673 K 6 a 1212 °R
Termopar tipo TXK/XK(L)	–200 a +800 °C –328 a +1472 °F 73 a 1073 K 132 a 1932 °R

Especificaciones generales – 5034-IRT4I, 5034-IRT4IXT
Atributo	5034-IRT4I, 5034-IRT4IXT
Número de entradas	4 canales (4 grupos aislados)
Voltaje de alimentación eléctrica de SA, nom.	24 VCC
Rango de voltaje de la alimentación eléctrica de SA	10 a 30 VCC
Corriente de alimentación eléctrica de SA, nom.	50 mA
Corriente de alimentación eléctrica de SA, máx.	0.1 A
Corriente de alimentación eléctrica de SA sin carga	11 mA
Protección contra inversión de polaridad SA	Sí
Disipación de potencia, máx.⁽¹⁾	0.42 W
Disipación térmica, máx.⁽¹⁾	1.43 BTU/h
Voltaje de aislamiento	250 V (régimen continuo), tipo de aislamiento básico, sistema a campo 250 V (régimen continuo), tipo de aislamiento básico, alimentación eléctrica de SA y puertos de entrada 250 V (régimen continuo), tipo de aislamiento básico, entre puertos de entrada individuales
Calibración	Calibrado en fábrica Calibración manual aceptada, consulte el Manual del usuario — Módulos de E/S analógicas PointMax, publicación 5034-UM003
Compatibilidad con RIUP	Sí
CIP Sync	Sí, reloj común de solo esclavo
Codificación electrónica	Codificación electrónica mediante software de programación
Posiciones de la llave del RTB (ranura)	2, 7, 10
RTB compatible	5034-RTB18, 5034-RTB18S, 5034-RTBT, 5034-RTBTS Para ayudar a lograr una mayor exactitud, utilice los termistores CJC incorporados en los módulos 5034-RTBT y 5034-RTBTS.
Categoría de cableado⁽²⁾	2: puertos de señal 2: puertos de alimentación eléctrica
Especificaciones de cableado	Consulte las especificaciones de cableado de los bloques de terminales extraíbles en los Datos técnicos – Especificaciones del sistema E/S PointMax, publicación 5034-TD001
Indicadores	1 indicador de estado de módulo verde/rojo 1 indicador de estado de alimentación eléctrica de SA verde/rojo 4 indicadores de estado de E/S amarillos/rojos
Dimensiones aproximadas (alto x ancho x profundidad)	123.6 × 15.0 × 66.4 mm (4.87 × 0.59 × 2.61 pulg.)
Peso aprox.	45.0 g (1.59 oz) – 5034-IRT4I 48.0 g (1.69 oz) – 5034-IRT4IXT
Tipo de envolvente	Ninguna (estilo abierto)
Código de temperatura norteamericano	T4
Código de temperatura UKEX/ATEX	T4
Código de temperatura IECEx	T4
(1) El valor se mide a 60 °C (140 °F). La disipación de energía varía con la temperatura. (2) Utilice esta información sobre las categorías de conductores para planificar la instalación de conductores. Consulte el documento Pautas de cableado y conexión a tierra de equipos de automatización industrial, publicación 1770-4.1. Utilice esta información sobre categoría de conductores para planificar la instalación de conductores como se describe en el correspondiente manual de instalación a nivel de sistema.

Módulos de 4 entradas analógicas aisladas RTD/TC 5034-IRT4I y 5034-IRT4IXT
