Ejemplo de cableado y programación de SMAT

No se muestra la parte de control estándar de la aplicación.

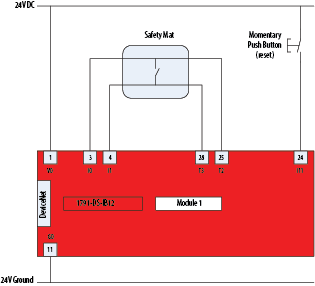

Diagrama de cableado

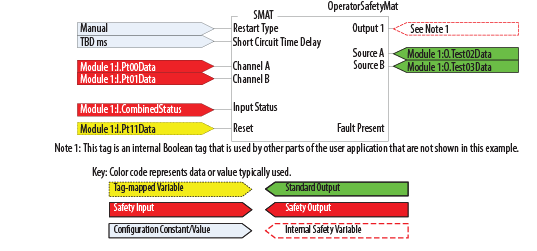

Ejemplo de programación

El siguiente diagrama de programación muestra la instrucción con entradas y salidas.

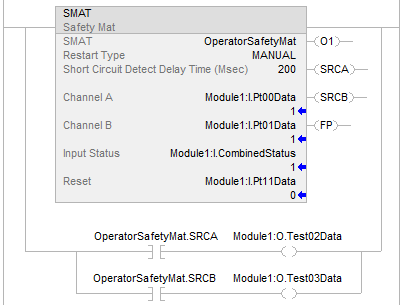

Diagrama de lógica de escalera

El software de programación se utiliza para configurar los parámetros de entrada y salida del módulo

Guard I/O

, como se muestra.

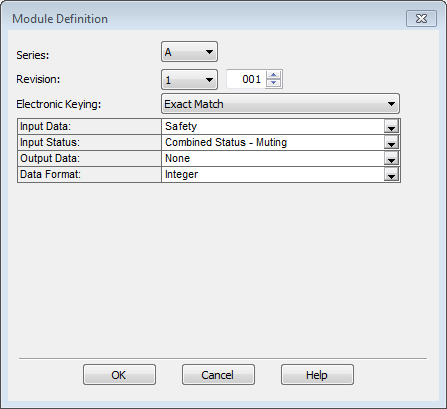

Definición de módulo

Rockwell Automation

recomienda seleccionar

Coincidencia Exacta

para la

Codificación electrónica

como se muestra. También puede seleccionar

Coincidencia compatible

(Campatible Match).

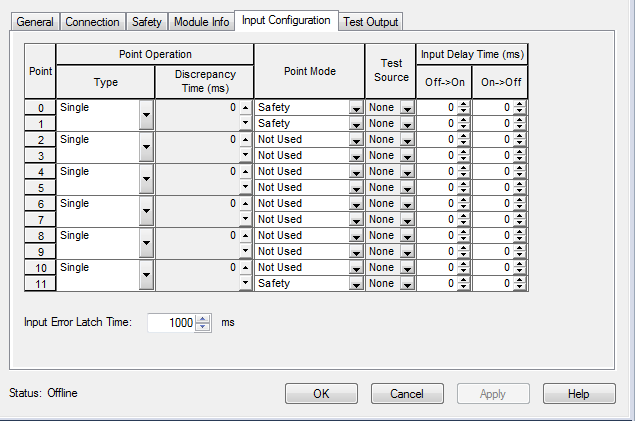

Configuración de entrada del módulo

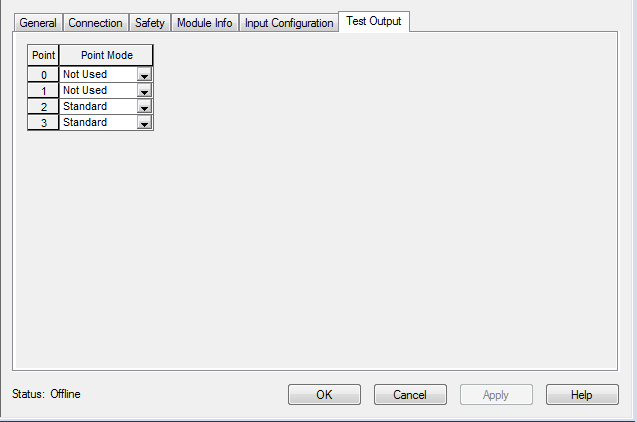

Configuración de salida del módulo
