Secuencias operacionales de demostración

Las pruebas de verificación se realizan al habilitar o deshabilitar el eje del variador. Durante estas transiciones de estado, el variador realiza una serie de operaciones para garantizar el funcionamiento correcto del motor (verificación de par) y del freno (verificación de freno).

El siguiente diagrama de flujo define estas secuencias operacionales en el contexto de una transición a la habilitación del variador y una transición a la deshabilitación del variador o a su invalidación.

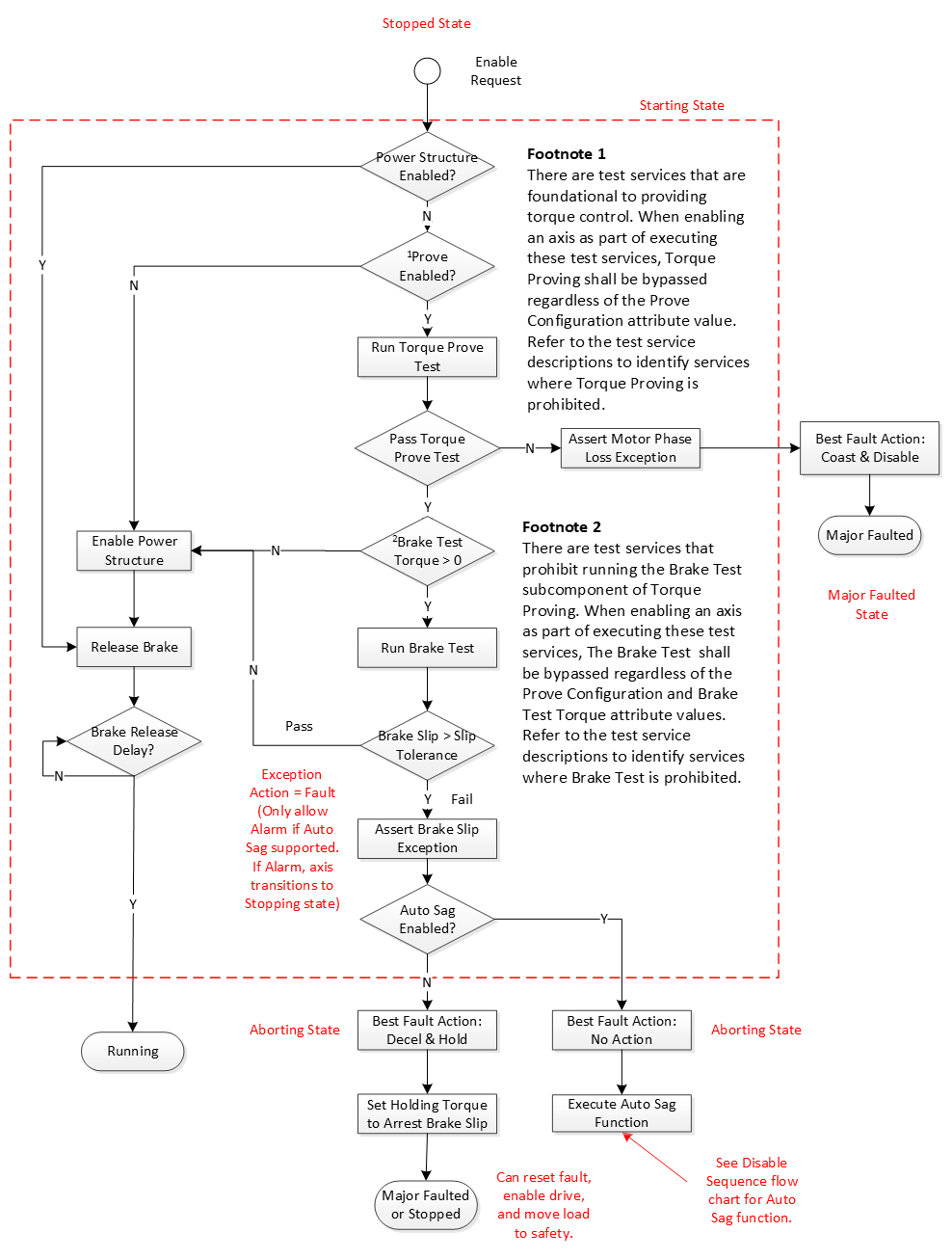

Secuencia de habilitación del variador con pruebas de demostración

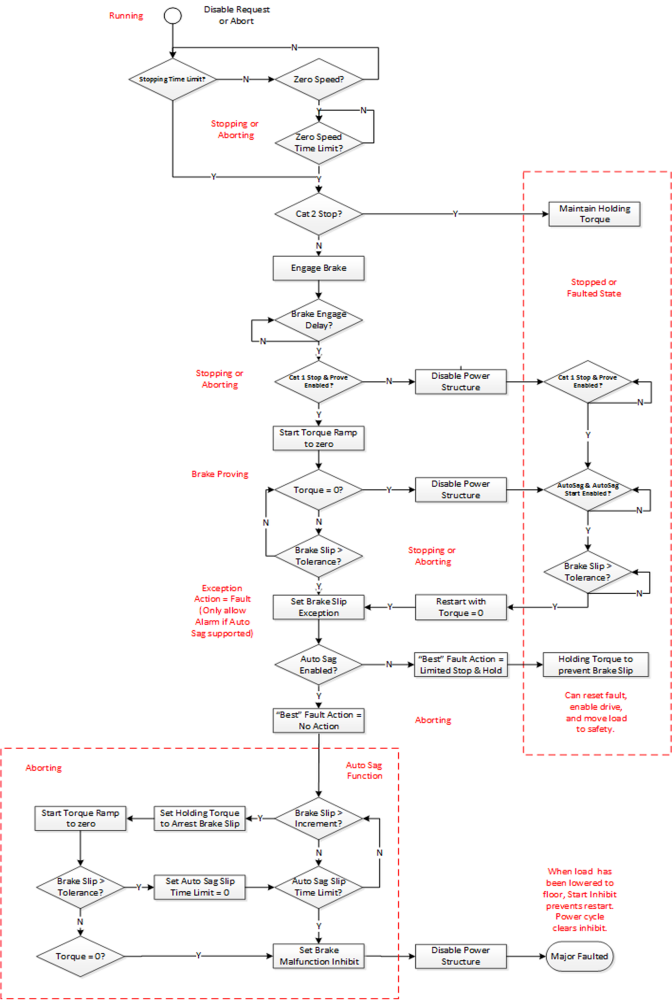

Secuencia de deshabilitación del variador con pruebas de demostración
