5034-EXP und 5034-EXPXT – Erweiterungsleistung MOD und SA

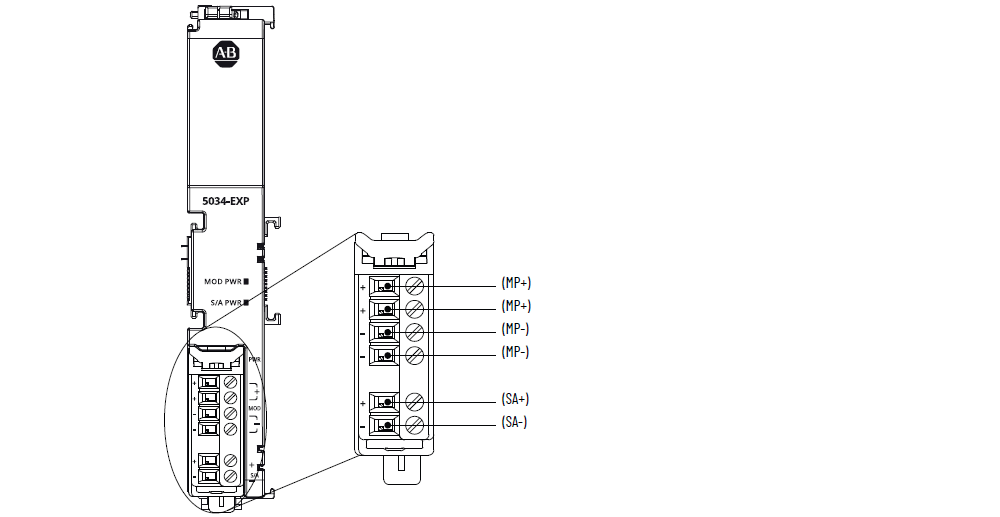

5034-EXP und 5034-EXPXT – Diagramm
Attribut | 5034-EXP und 5034-EXPXT |
|---|---|
Anzahl der unterstützten MB | 16 für 18 bis 30 V DC 8 für 10 bis 18 V DC |
MP-Spannung, nom. | 24 V DC, SELV |
MP Spannungsbereich | 10 bis 30 V DC, SELV |
MP Strom, nom. | 420 mA bei 24 V DC |
MP Strom, max. | 550 mA bei 10 V DC (8 MB) 590 mA bei 18 V DC (16 MB) 370 mA bei 30 V DC (16 MB) |
MP Einschaltstrom, max. | 6 A für 10 ms bei 24 V DC SELV |
Betriebsspannungsbereich der Feldspannungsversorgung | 10 bis 30 V DC, SELV |
Feldspannungsversorgung, Strom, max. | 10 A Die Stromaufnahme an der abnehmbaren Klemmenleiste für die Feldspannungsversorgung darf höchstens 10 A betragen. |
Feldspannungsversorgung, Strom, bei Nulllast | 2 mA |
BP-Spannung | 16 V DC |
BP-Strom, max. | 250 mA (8 MB) 500 mA (16 MB) |
Verlustleistung, max. | 1,7 W |
Wärmeabstrahlung, max. | 5,8 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierung, SA zu Backplane 250 V (kontinuierlich), Basisisolierung, SA zu MP 60 V (kontinuierlich), Basisisolierung, MP zu Backplane |
Unterstützung für abnehmbare Klemmenleiste | Eine abnehmbare Klemmenleiste wird zusammen mit der Erweiterungsleistung geliefert. Zusätzliche abnehmbare Klemmenleisten (RTBs) in Schraubausführung (5034-AENRTB-QTY5) und Einsteckfederausführung (5034-AENRTBS-QTY5) können separat bestellt werden. |
Verdrahtungskategorie (1) | 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare
Klemmenleisten in Publikation 5034-TD001,
„PointMax-E/A-System – Spezifikationen und technische
Daten“. |
Anzeigen | 1 grüne/rote Modulbetrieb-Statusanzeige 1 grüne Feldspannungsversorgungs-Statusanzeige |
Abmessungen (H x B x T) ca. | 131,7 x 20,0 x 75 mm (5,19 x 0,79 x 2,95 Zoll) |
Gewicht (ca.) | 109 g (3,84 oz) – 5034-EXP 111 g (3,91 oz) – 5034-EXPXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Verwenden Sie diese Daten zur Leiterkategorie für die
Planung der Leiterverlegung. Siehe Publikation 1770-4.1,
„Richtlinien zur störungsfreien Verdrahtung und Erdung von
industriellen Automatisierungssystemen“. Verwenden Sie diese
Informationen zur Leiterkategorie, um die Leiterverlegung zu
planen, wie im entsprechenden Handbuch zur Installation auf
Systemebene beschrieben. | |
