Spezifikationen

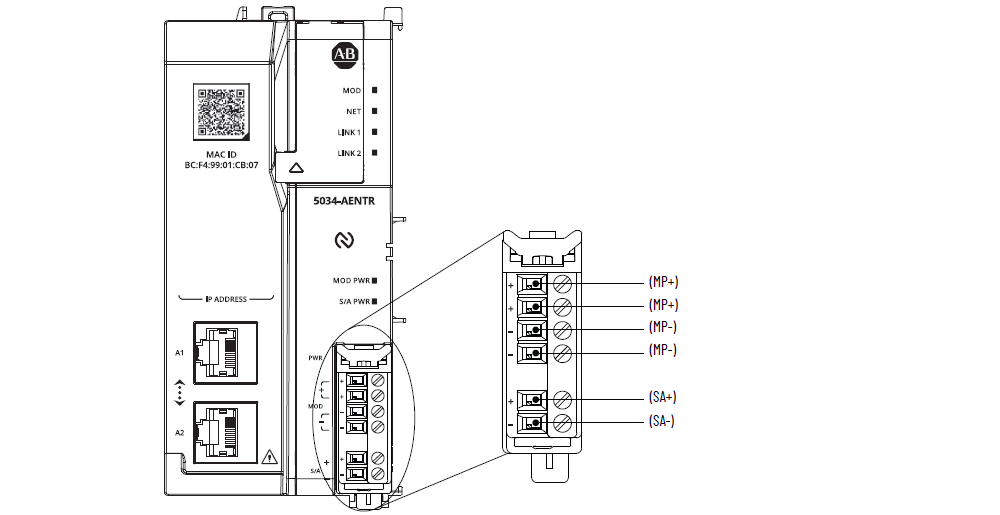

5034-AENTR und 5034-AENTRXT – Verdrahtungsplan
Attribut | 5094-AENTR, 5094-AENTRXT |
|---|---|
Anzahl der unterstützten E/A-Module | 32 Ein 5034-EXP oder 5034-EXPXT ist erforderlich, wenn mehr als 16 E/A-Module verwendet werden. |
Anzahl der unterstützten MB | 16 für 18 bis 30 V DC 8 für 10 bis 18 V DC |
MP-Spannung, nom. | 24 V DC SELV |
MP Spannungsbereich | 10 bis 30 V DC SELV |
MP Strom, nom. | 0,6 A bei 24 V DC |
MP Strom, max. | 850 mA bei 10 V DC (8 MB) 800 mA bei 18 V DC (16 MB) 500 mA bei 30 V DC (16 MB) |
Spannung und Bemessungsstrom, MP Einschaltstromstoß | 6 A für 10 ms bei 24 V DC SELV |
Spannung und Bemessungsstrom, SA | 10 bis 30 V DC SELV, 10 A Die Stromaufnahme an der abnehmbaren Klemmenleiste für die Feldspannungsversorgung darf höchstens 10 A betragen. |
Spannung und Bemessungsstrom, Backplane | 16 V DC, 300 mA max. (8 MB) 16 V DC, 600 mA max. (16 MB) |
Feldspannungsversorgung, Strom, bei Nulllast | 2 mA |
Verlustleistung, max. | 3,6 W |
Wärmeabstrahlung, max. | 12,3 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierung, SA zu Backplane 250 V (kontinuierlich), Basisisolierung, SA zu MP 250 V (kontinuierlich), Basisisolierung, Ethernet-Port zu MP 60 V (kontinuierlich), Basisisolierung, MP zu Backplane 60 V (kontinuierlich), Basisisolierung, Ethernet-Port zu MP 60 V (kontinuierlich), Basisisolierung, Ethernet-Port zu Backplane Keine Isolierung zwischen Ethernet-Ports |
Unterstützung für abnehmbare Klemmenleiste | Eine abnehmbare Klemmenleiste und ein Abschlussmodul sind im Lieferumfang des Adapters enthalten. Zusätzliche abnehmbare Klemmenleisten (RTBs) in Schraubausführung (5034-AENRTB-QTY5) und Einsteckfederausführung (5034-AENRTBS-QTY5) können separat bestellt werden. |
Verdrahtungskategorie (1) | 2 – Leistungsports 2 – Ethernet-Ports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten
in Publikation 5034-TD001,
„PointMax-E/A-System – Spezifikationen und technische
Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Netzwerkstatusanzeige 2 grüne/rote Netzwerkverbindungs-Statusanzeigen 1 grüne/rote Modulbetrieb-Statusanzeige 1 grüne Feldspannungsversorgungs-Statusanzeige |
Abmessungen (H x B x T) ca. | 131,74 x 62,65 x 76 mm (5,18 x 2,46 x 2,99 Zoll) |
Gewicht (ca.) | 200 g (7,05 oz) – 5034-AENTR 202 g (7,13 oz) – 5034-AENTRXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
NFC-Kommunikationsfrequenz | 13,56 MHz, passiver Typ |
(1) Verwenden Sie diese Daten zur Leiterkategorie für die Planung
der Leiterverlegung. Siehe Publikation 1770-4.1, „Richtlinien
zur störungsfreien Verdrahtung und Erdung von industriellen
Automatisierungssystemen“. Verwenden Sie diese Informationen zur
Leiterkategorie, um die Leiterverlegung zu planen, wie im
entsprechenden Handbuch zur Installation auf Systemebene
beschrieben. | |
