5034-IOL4 und 5034-IOL4XT – IO‐Link-Mastermodul mit 4 Kanälen

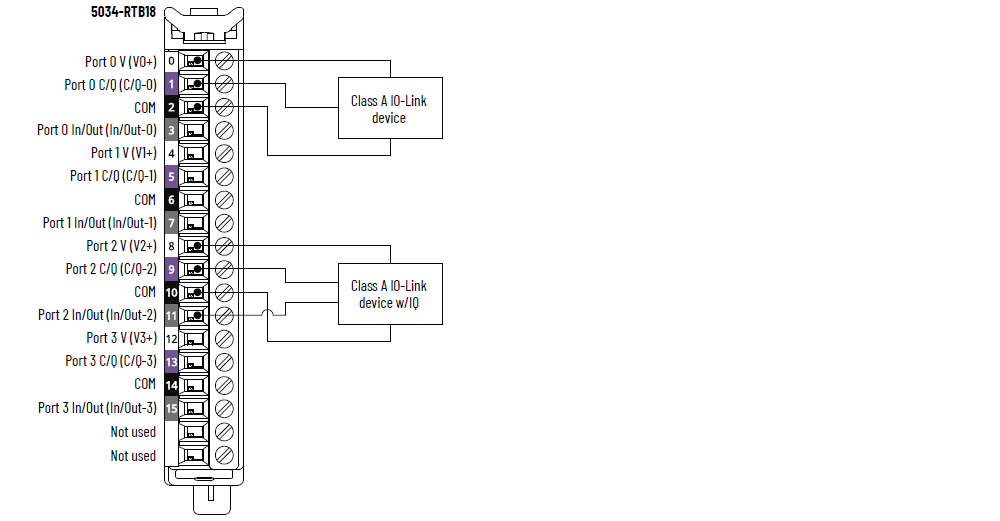

5034-IOL4 und 5034-IOL4XT – Verdrahtungsplan IO-Link-Modus
|

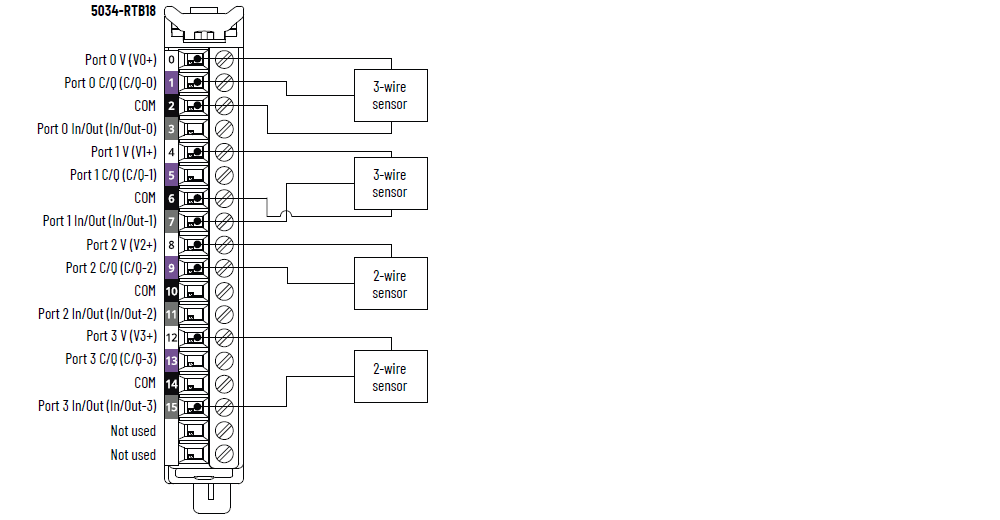

5034-IOL4 und 5034-IOL4XT – Verdrahtungsplan DI-Modus (Digitaleingang)
|

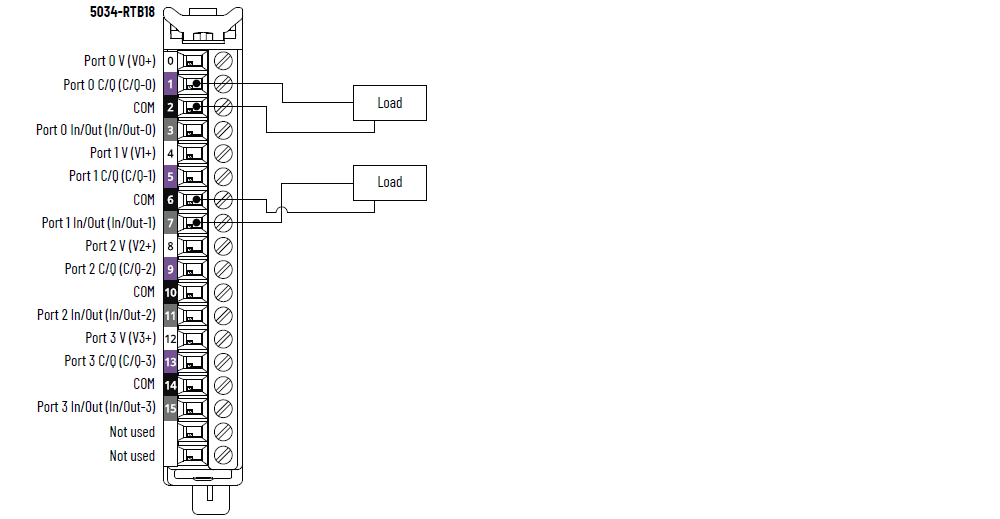

5034-IOL4 und 5034-IOL4XT – Verdrahtungsplan DO-Modus (Digitalausgang)
|

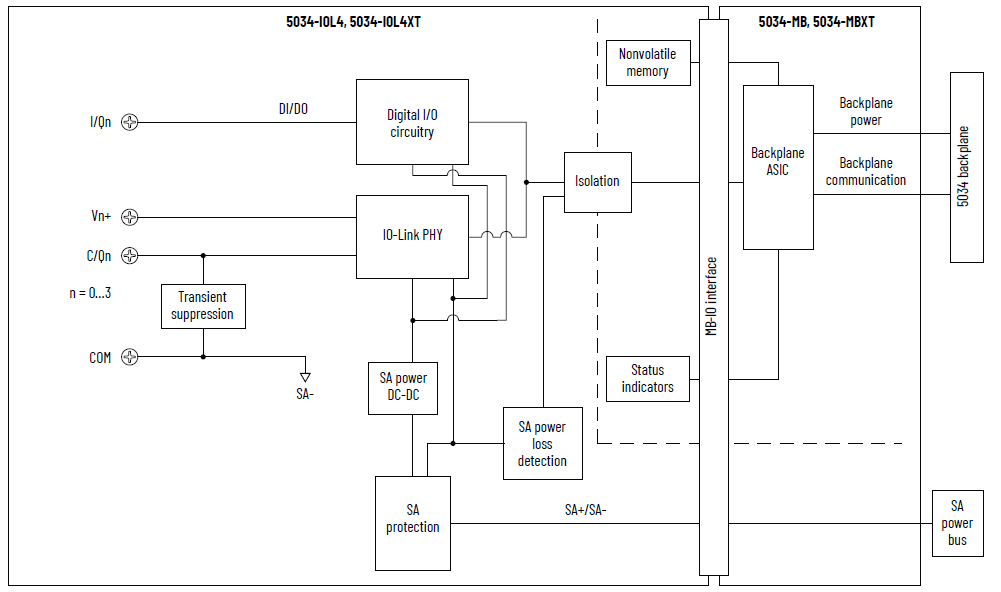

5034-IOL4 und 5034-IOL4XT – Funktionsblockdiagramm
Attribut | 5034-IOL4, 5034-IOL4XT |
|---|---|
Anzahl der Ports | 4 Ports der Klasse A |
Kommunikationsgeschwindigkeit | 4,8 Kbps, 38,4 Kbps, 230,4 Kbps |
Spannung | 20 bis 30 V DC |
V+-Bemessungsstrom, pro Port, max. | 0,5 A |
Kabellänge des IO-Link-Geräts, max. | 20 m (66 ft) |
Version des IO-Link-Protokolls | Versionen 1.0 und 1.1 |
Attribut | 5034-IOL4, 5034-IOL4XT |
|---|---|
Spannungsbereich für EIN-Zustand Kanal 0, 2, 4, 6 | 11 bis 30 V DC – C/Q (im SIO-Modus) |
Spannungsbereich für EIN-Zustand Kanal 1, 3, 5, 7 | 10 bis 30 V DC – I/Q |
Strom im EIN-Zustand, min. Kanal 0, 2, 4, 6 | 2 mA – C/Q (im SIO-Modus) |
Strom im EIN-Zustand, min. Kanal 1, 3, 5, 7 | 2 mA – I/Q |
Nennstrom im EIN-Zustand Kanal 0, 2, 4, 6 | 2,5 mA – C/Q (im SIO-Modus) |
Nennstrom im EIN-Zustand Kanal 1, 3, 5, 7 | 2,3 mA – I/Q |
Strom im EIN-Zustand, max. Kanal 0, 2, 4, 6 | 6,6 mA – C/Q (im SIO-Modus) |
Strom im EIN-Zustand, max. Kanal 1, 3, 5, 7 | 5 mA – I/Q |
Spannung für AUS-Zustand, max. Kanal 0, 2, 4, 6 | 5 V DC – C/Q (im SIO-Modus) |
Spannung für AUS-Zustand, max. Kanal 1, 3, 5, 7 | 5 V DC – I/Q |
Strom im AUS-Zustand, max. Kanal 0, 2, 4, 6 | 1,5 mA – C/Q (im SIO-Modus) |
Strom im AUS-Zustand, max. Kanal 1, 3, 5, 7 | 1,5 mA – I/Q |
Eingangsimpedanz, min. | 1,6 kΩ bei 11 V DC – C/Q (im SIO-Modus) 2 kΩ bei 10 V DC – I/Q |
Eingangsimpedanz, nom. | 9,6 kΩ bei 24 V DC – C/Q (im SIO-Modus) 10,4 kΩ bei 24 V DC – I/Q |
Maximale Eingangsimpedanz | 15 kΩ bei 30 V DC – C/Q (im SIO-Modus) 15 kΩ bei 30 V DC – I/Q |
Eingangsverzögerungszeit (Schraube zur Backplane), max. Kanal 0, 2, 4, 6 AUS zu EIN EIN zu AUS | 900 µs |
Eingangsverzögerungszeit (Schraube zur Backplane), max. Kanal 1, 3, 5, 7 AUS zu EIN EIN zu AUS | 60 µs |
Eingangsimpulsdauer, min. Kanal 0, 2, 4, 6 AUS zu EIN EIN zu AUS | 1 ms |
Eingangsimpulsdauer, min. Kanal 1, 3, 5, 7 AUS zu EIN EIN zu AUS | 0,125 ms |
Eingangsfilterzeit Kanal 0, 2, 4, 6 AUS zu EIN EIN zu AUS | 0 μs, 2 ms (Standard), 5 ms, 10 ms, 20 ms, 50 ms |
Eingangsfilterzeit Kanal 1, 3, 5, 7 AUS zu EIN EIN zu AUS | 0 µs, 100 µs, 200 µs, 500 µs (Standard), 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms Die 0-μs-Einstellung ist in einen 10-μs-Filter integriert. |
Einfache Zähler, Zählerfrequenz Kanal 0, 2, 4, 6 | 0 bis f max. = 500 Hz |
Einfache Zähler, Zählerfrequenz Kanal 1, 3, 5, 7 | 0 bis f max. = 4000 Hz |
Zeitstempel der Eingänge (Ereignisfolge) Kanal 0, 2, 4, 6 | Ja, Genauigkeit ±500 µs |
Zeitstempel der Eingänge (Ereignisfolge) Kanal 1, 3, 5, 7 | Ja, Genauigkeit ±10 µs |
Ereignisse | Ja |
Musterabgleich | Ja |
Attribut | 5034-IOL4, 5034-IOL4XT |
|---|---|
Spannungsbereich für EIN-Zustand Kanal 0, 2, 4, 6 | 20 bis 30 V DC – C/Q (im SIO-Modus) |
Spannungsbereich für EIN-Zustand Kanal 1, 3, 5, 7 | 20 bis 30 V DC – I/Q |
Spannungsabfall im EIN-Zustand, max. Kanal 0, 2, 4, 6 | 0,6 V DC – C/Q (im SIO-Modus) |
Spannungsabfall im EIN-Zustand, max. Kanal 1, 3, 5, 7 | 0,3 V DC – I/Q |
Strom im EIN-Zustand pro Kanal, max. Kanal 0, 2, 4, 6 | 250 mA – C/Q (im SIO-Modus) |
Strom im EIN-Zustand pro Kanal, max. Kanal 1, 3, 5, 7 | 500 mA – I/Q |
Leckstrom im AUS-Zustand pro Punkt, max. Drahtbrucherkennung im AUS-Zustand deaktiviert Nur Kanal 1, 3, 5, 7 | 0,1 mA |
Leckstrom im AUS-Zustand pro Punkt, max. (1) Drahtbrucherkennung im AUS-Zustand aktiviert Nur Kanal 1, 3, 5, 7 | 0,5 mA |
Stoßstrom pro Ausgang, max. Kanal 1, 3, 5, 7 | 1 A für 10 ms, wiederholbar alle 3 s |
Ausgangsstrom pro Modul, max. | 3 A |
Ausgangsverzögerungszeit (Backplane zur Schraube), max. Kanal 0, 2, 4, 6 AUS zu EIN EIN zu AUS | 1 ms |
Ausgangsverzögerungszeit (Backplane zur Schraube), max. Kanal 1, 3, 5, 7 AUS zu EIN EIN zu AUS | 0,15 ms |
Diagnose zur Erkennung offener Lasten Nur Kanal 1, 3, 5, 7 | Ja, konfigurierbar (Standard ist deaktiviert) |
Erkennung von Kurzschluss/Überlast am Ausgang Kanal 0, 2, 4, 6 | Ja |
Erkennung von Kurzschluss/Überlast am Ausgang Kanal 1, 3, 5, 7 | Ja |
(1) Empfohlener Lastwiderstand – Zur Begrenzung der Auswirkungen von Leckstrom über Halbleiterausgänge können Sie einen Lastwiderstand parallel mit Ihrer Last anschließen. Verwenden Sie für den Betrieb mit 24 V DC einen 5,6-kΩ-Widerstand (0,5 W) für den Transistorbetrieb. | |
Attribut | 5034-IOL4, 5034-IOL4XT |
|---|---|
Anzahl der Eingänge/Ausgänge | 8 Kanäle, konfigurierbar, einschließlich 4 C/Q-Kanälen, konfiguriert für SIO-Modus, stromziehender Eingang, stromliefernder Ausgang |
Feldspannungsversorgung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 20 bis 30 V DC |
Feldspannungsversorgung, Strom, nom. | 3,2 A |
Feldspannungsversorgung, Strom, max. | 3,3 A |
Feldspannungsversorgung, Strom bei Nulllast | 14 mA |
SA-Verpolungsschutz | Ja |
Verlustleistung, max. (1) | 1,04 W |
Wärmeabstrahlung, max. (1) | 3,55 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolationstyp, System zu Feld Keine Isolation zwischen Feldspannungsversorgung und Kanälen Keine Isolation zwischen den einzelnen Kanälen |
RIUP-Unterstützung | Ja |
CIP Sync | Ja, normale Nur Slave-Uhr |
Electronic Keying (Elektronische Codierung) | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 3, 6, 12 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare
Klemmenleisten in Publikation 5034-TD001,
„PointMax-E/A-System – Spezifikationen und technische
Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Feldspannungsversorgungs-Statusanzeige 8 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 48,0 g (1,69 oz) – 5034-IOL4 51,0 g (1,80 oz) – 5034-IOL4XT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Der Wert wird bei 60 °C (140 °F) gemessen. Die Verlustleistung variiert je nach Temperatur. (2) Verwenden Sie diese Daten zur Leiterkategorie für die
Planung der Leiterverlegung. Siehe Publikation 1770-4.1,
„Richtlinien zur störungsfreien Verdrahtung und Erdung von
industriellen Automatisierungssystemen“. Verwenden Sie diese
Informationen zur Leiterkategorie, um die Leiterverlegung zu
planen, wie im entsprechenden Handbuch zur Installation auf
Systemebene beschrieben. | |
