Ansicht „Connection“ (Verbindung)
Verwenden Sie die Ansicht „Connection“ (Verbindung), um das Steuerung-zu-Gerät-Verhalten zu definieren.
- Legen Sie die Rate des angeforderten Paketintervalls fest. Weitere Informationen finden Sie unter Angefordertes Paketintervall.
- Wählen Sie zur Verwendung im EtherNet/IP-Netzwerk eine Unicast- oder Multicast-Verbindung aus. Weitere Informationen finden Sie unter Unicast- oder Multicast-Verbindung.
- Prüfen Sie die Ursache für einen Verbindungsfehler.TIPP:Wenn ein Verbindungsfehler vorliegt, wird im Bereich „Connection Fault“ (Verbindungsfehler) der Fehlercode mit einer Beschreibung angezeigt, der Ihnen bei der Fehlerbehebung des Moduls hilft. Weitere Informationen finden Sie unter Fehlerbehebung bei Ihrem Modul.
- Sperren Sie das Modul. Weitere Informationen finden Sie unter Modulsperrung.
- Konfigurieren Sie, ob ein Verbindungsfehler im Run-Modus der Steuerung zu einem schwerwiegenden oder geringfügigen Fehler führt.
- Aktivieren oder deaktivieren Sie die automatische Diagnose.AUFMERKSAMKEIT:Wenn Sie die automatische Diagnose nicht aktivieren, veröffentlicht das Gerät keine Diagnosen in FactoryTalk Alarms and Events.

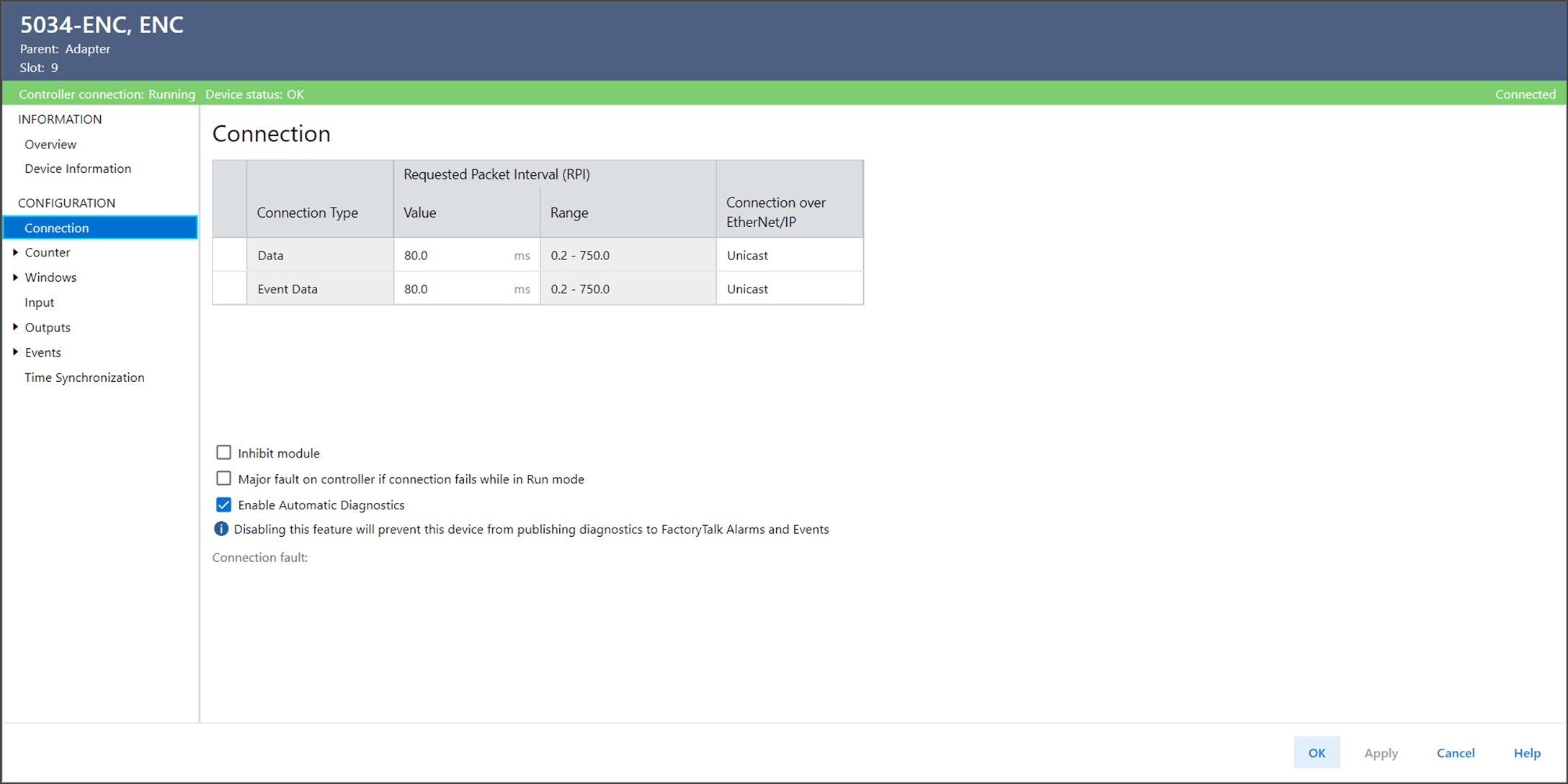

Ansicht „Connection“ (Verbindung) – Beispiel
