Ansicht „Overview“ (Übersicht)

In der Übersicht können Sie die Definition eines Geräts anzeigen, einschließlich Gerätetyp, Version, elektronischer Codierung, Verbindung und anderer gerätespezifischer Werte.

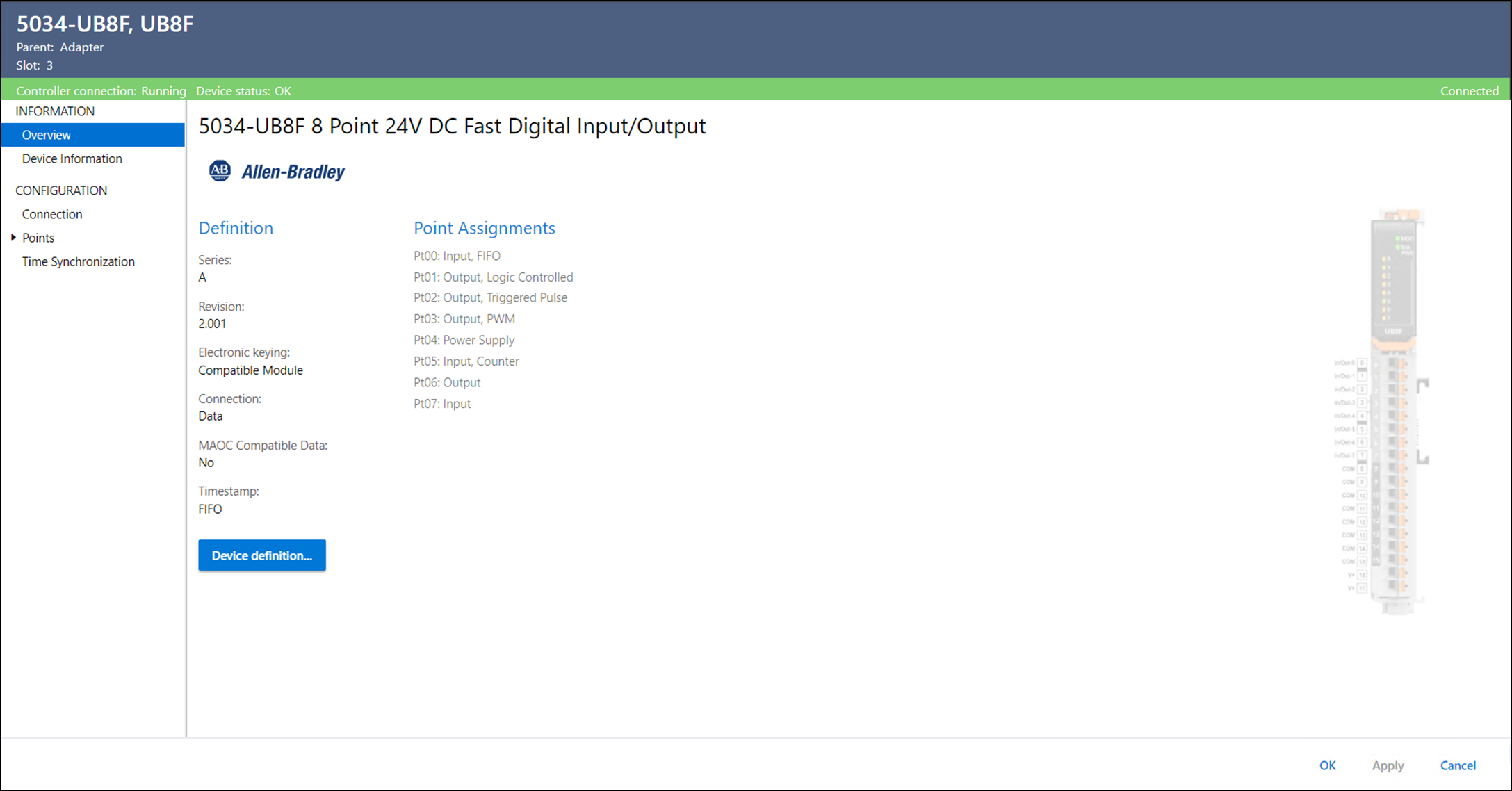

Ansicht „Overview“ (Übersicht) – Beispiel
Die Ansicht „Overview“ (Übersicht) umfasst die folgenden Parameter:
Parameter
Beschreibung
Series (Serie)
Zeigt die Serie des Geräts an.
Revision (Version)
Zeigt die Version des Geräts an.
Electronic Keying (Elektronische Codierung)
Zeigt die für das Gerät verwendete elektronische Codierung an.
Connection (Verbindung)
Zeigt den Verbindungstyp und das Kommunikationsformat an.
MAOC Compatible Data (MAOC-kompatible Daten)
Gibt an, ob die Daten mit dem MAOC-Befehl (Motion Arm Output Cam) kompatibel sind.
Wenn die Daten nicht mit MAOC kompatibel sind, können Sie dieses Modul nicht mit dem MAOC-Befehl verwenden.
Einige Punktzuordnungsoptionen sind nicht verfügbar, wenn „Yes“ (Ja) ausgewählt ist.
Timestamp (Zeitstempel)
Gibt an, wie Zeitstempelinformationen für Digitaleingangsereignisse gespeichert und gemeldet werden.
  • Per Point (Pro Punkt) – Aktiviert die Zeitstempelfunktion nur für die als „Digital Input, Timestamp“ (Digitaleingang, Zeitstempel) konfigurierten Punkte. Erfasst Zeitstempel für bis zu zwei Eingangsübergänge pro Punkt, einen für den Übergang von AUS zu EIN und einen für den Übergang von EIN zu AUS. Diese Zeitstempel werden im Eingangs-Tag pro Punkt gemeldet.
    Die Option ist nur verfügbar, wenn „MAOC Compatible Data“ (MAOC-kompatible Daten) auf „No“ (Nein) gesetzt ist.
  • FIFO – Aktiviert die Zeitstempelfunktion nur für die als „Digital Input, FIFO“ (Digitaleingang, FIFO) konfigurierten Punkte. Erfasst Zeitstempel für mehrere Eingangspunkte im integrierten Puffer für bis zu 256 Zeitstempelereignisse. Ereignisse werden in entsprechender Reihenfolge protokolliert und abgerufen (First-In, First-Out) und ermöglichen eine präzise Verfolgung mehrerer schneller Übergänge.
    Diese Option ist nur verfügbar, wenn eine der folgenden Bedingungen zutrifft:
    • Die Verbindung ist als „Data“ (Daten) oder „Listen Only Data“ (Listen-Only-Daten) konfiguriert.
    • „MAOC Compatible Data“ (MAOC-kompatible Daten) ist auf „No“ (Nein) gesetzt.
  • None (Keine) – Deaktiviert die Zeitstempelfunktion. Das Modul erfasst keine Zeitstempel für Eingangspunkte in der Datenverbindung.
    Diese Option ist nur verfügbar, wenn „MAOC Compatible Data“ (MAOC-kompatible Daten) auf „Yes“ (Ja) gesetzt ist.
Points Assignments (Punktzuweisungen)
Zeigt die Betriebsart an, die für jeden Punkt zugewiesen ist.
Device Definition (Gerätedefinition)
Öffnet das Dialogfeld „Device Definition“ (Gerätedefinition), um die Version, die elektronische Codierung, den Punktmodus und andere gerätespezifische Werte zu ändern.
