5034-UB8F und 5034-UB8FXT – Schnelle digitale Eingangs-/Ausgangsmodule, 8-fach
5034-UB8F und 5034-UB8FXT – Verdrahtungsplan Ausgangsmodus

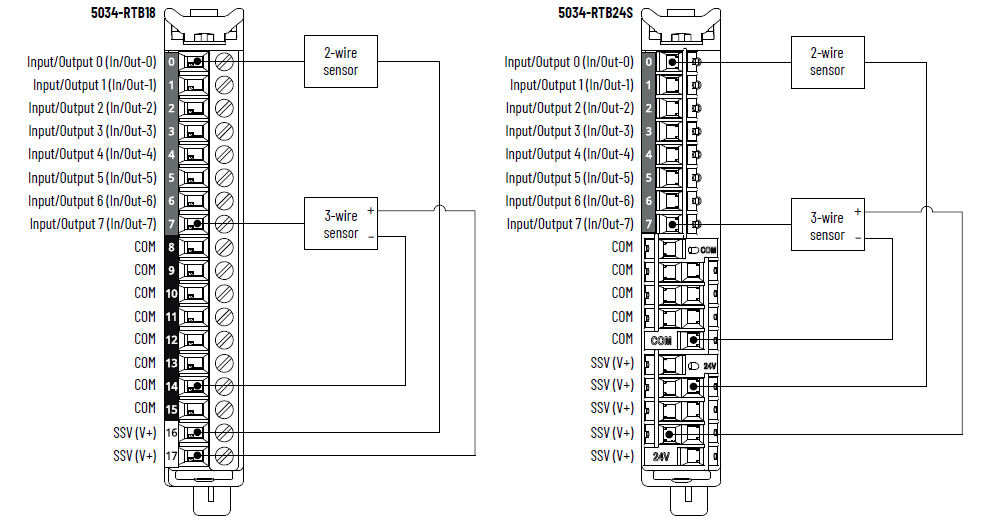

5034-UB8F und 5034-UB8FXT – Verdrahtungsplan Eingangsmodus
Um mehr COM/V+-Verbindungen einzurichten, insbesondere in einer gemischten Eingangs-/Ausgangskonfiguration, verwenden Sie ein 5034-RTB24S oder installieren Sie ein 5034-MBPTM oder 5034-MBPTMXT neben dem Modul.
Verwenden Sie SSV (V+) nur für die Spannungsversorgung von Sensoren, die über eine Schnittstelle mit einem Punkt verfügen, der als digitaler Eingangsmodus konfiguriert ist.

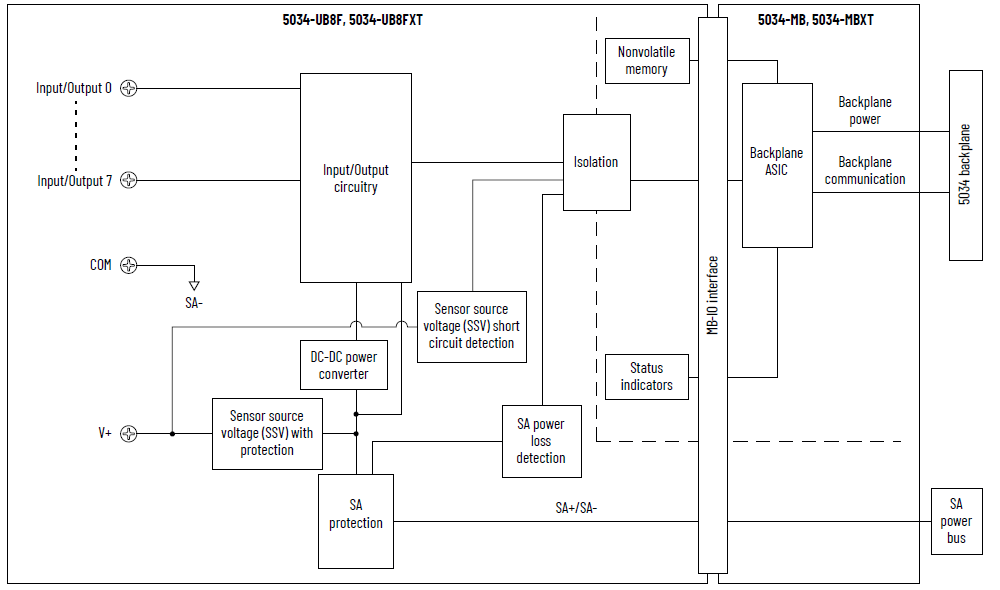

5034-UB8F und 5034-UB8FXT – Funktionsblockdiagramm
Attribut | 5034-UB8F, 5034-UB8FXT |
|---|---|
Spannungsbereich für EIN-Zustand | 10 bis 30 V DC |
Strom im EIN-Zustand, min. | 2 mA |
Nennstrom im EIN-Zustand | 4,5 mA |
Strom im EIN-Zustand, max. | 5 mA |
Spannung für AUS-Zustand, max. | 5 V DC |
Strom im AUS-Zustand, max. | 1,5 mA |
Eingangsimpedanz, min. | 2 kΩ bei 10 V DC |
Eingangsimpedanz, nom. | 5,3 kΩ bei 24 V DC |
Maximale Eingangsimpedanz | 15 kΩ bei 30 V DC |
Eingangsverzögerungszeit (Schraube zur Backplane), max. Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 40 µs |
Eingangsimpulsdauer, min. Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 10 µs |
Eingangsfilterzeit Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 0 µs (Standard), 5 µs, 10 µs, 20 µs, 50 µs, 100 µs, 200 µs, 500 µs, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms |
Einfache Zähler, Zählerfrequenz | 0 bis f max. = 50 000 Hz |
Zeitstempel der Eingänge pro Punkt (Ereignisfolge) | Ja, Genauigkeit ±10 µs |
FIFO-Zeitstempel der Eingänge (Ereignisfolge) | Ja |
Ereignisse | Ja |
Attribut | 5034-UB8F, 5034-UB8FXT |
|---|---|
Spannungsbereich für EIN-Zustand | 10 bis 30 V DC |
Spannungsabfall im EIN-Zustand, max. | 0,25 V DC |
Strom im EIN-Zustand pro Punkt, min. | 1,0 mA |
Spannung für AUS-Zustand, max. | 5 V DC mit min. 1 mA Last |
Leckstrom im AUS-Zustand pro Punkt, max. (1) | 0,5 mA |
Ausgangsstrom, Werte pro Punkt, max. | 0,5 A |
Ausgangsstrom, Werte pro Modul, max. | 4 A |
Stoßstrom pro Punkt, max. | 1,2 A für 10 ms, wiederholbar alle 3 s |
Zulässige induktive Belastungen, max. | 1,2 H |
Ausgangsklemmenspannung für induktive Belastungen beim Ausschalten | (Feldversorgungsspannung + VCL) bis 0 VCL-Wert: Minimum ist –63 V, typisch ist –55 V, Maximum ist –49 V Weitere Informationen finden Sie in Publikation 5034-UM002, „Digitale PointMax-E/A-Module – Benutzerhandbuch“. |
Ausgangsverzögerungszeit (Backplane zur Schraube), max. Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 20 μs bei 0,5 A |
Impulsdauer, min. | 20 µs |
Zeitgesteuerte Ausgänge: | Unterstützt, Genauigkeit ±10 μs |
PWM/PTO-Unterstützung | Ja Maximale Schaltfrequenz: 100 kHz (10-μs-Zeitraum) Minimale Schaltfrequenz: 0,033 Hz (30-Sekunden-Zeitraum) Minimale Impulsdauer: 5 μs Maximaler Laststrom (resistiv) pro Punkt:
Dabei ist F sw die Schaltfrequenz. |
Unterstützung von logikgesteuerten Ausgängen | Ja |
Unterstützung von ausgelösten Impulsausgängen | Ja |
Diagnose zur Erkennung offener Lasten | Nicht unterstützt |
Erkennung von Kurzschluss/Überlast am Ausgang | Ja |
Kurzschlussschutz/Überlastschutz am Ausgang | Ja |
Bemessungswert für Steuerlasten | 1,2 A Einschaltstrom, 0,5 A Bemessungsstrom, DC-14 |
Ausgangszustände im Programm-Modus pro Punkt | Hold Last State On Off (Standard) Local Control |
Ausgangszustände im Fehlermodus pro Punkt | Hold Last State On Off (Standard) Local Control |
Dauer des Fehlermodus pro Punkt | 1 s 2 s 5 s 10 s Forever (Standardeinstellung) |
Finaler Ausgangszustand nach Fehlermodus pro Punkt | On Off (Standard) |
(1) Empfohlener Lastwiderstand – Zur Begrenzung der Auswirkungen von Leckstrom über Halbleiterausgänge können Sie einen Lastwiderstand parallel mit Ihrer Last anschließen. Verwenden Sie für den Betrieb mit 24 V DC einen 5,6-kΩ-Widerstand (0,5 W) für den Transistorbetrieb. | |
Attribut | 5034-UB8F, 5034-UB8FXT |
|---|---|
Anzahl der Eingänge/Ausgänge | 8 Kanäle, konfigurierbar, stromziehender Eingang, stromliefernder Ausgang |
Feldseitige Spannungsversorgung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 10 bis 30 V DC |
Feldseitige Spannungsversorgung, Strom, nom. | 4,1 A |
Feldseitige Spannungsversorgung, Strom, max. | 4,2 A |
Feldseitige Spannungsversorgung, Strom bei Nulllast | 14,3 mA |
Verpolungsschutz für Feldspannungsversorgung | Ja |
SSV-Spannungsbereich | Feldspannungsversorgung folgen |
SSV-Strom, max. | 0,8 A |
SSV-Kurzschlusserkennung | Ja |
Verlustleistung, max (1) | 1,43 W |
Wärmeabstrahlung, max (1) | 4,87 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld Keine Isolierung zwischen Feldspannungsversorgung und Eingangs-/Ausgangsports Keine Isolierung zwischen den einzelnen Eingangs-/Ausgangsports |
RIUP-Unterstützung | Ja |
CIP Sync | Nur normale Nebenuhr |
Elektronische Codierung | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 1, 5, 8 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten in Publikation 5034-TD001, „PointMax-E/A-System – Spezifikationen und technische Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Feldspannungsversorgungs-Statusanzeige 8 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 45,0 g (1,59 oz) – 5034-UB8F 47,0 g (1,66 oz) – 5034-UB8FXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Der Wert wird bei 60 °C (140 °F) gemessen. Die Verlustleistung variiert je nach Temperatur. (2) Verwenden Sie diese Daten zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation 1770-4.1, „Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen“. Verwenden Sie diese Informationen zur Leiterkategorie, um die Leiterverlegung zu planen, wie im entsprechenden Handbuch zur Installation auf Systemebene beschrieben. | |
