5034-OW4I und 5034-OW4IXT – Isolierte Relais-4-Ausgangsmodule mit 2 A

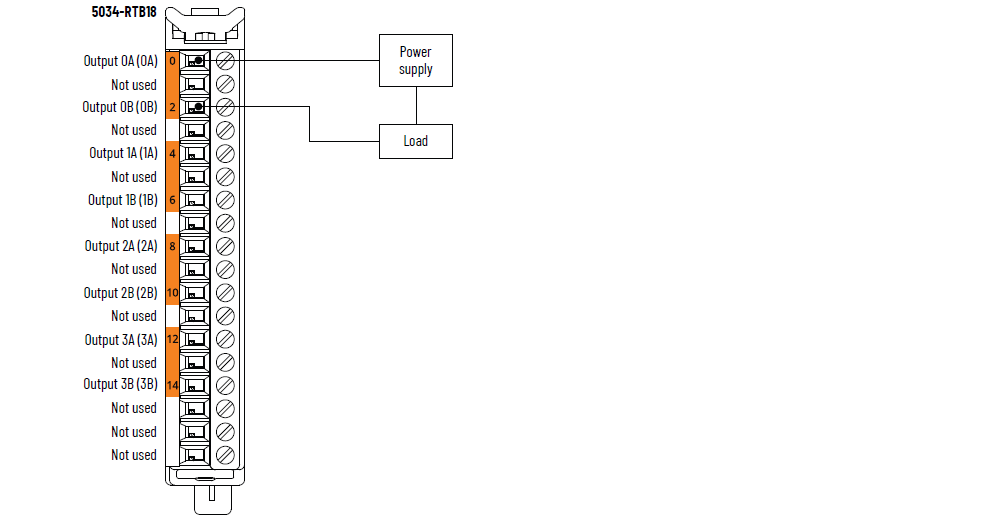

5034-OW4I und 5034-OW4IXT – Verdrahtungsplan

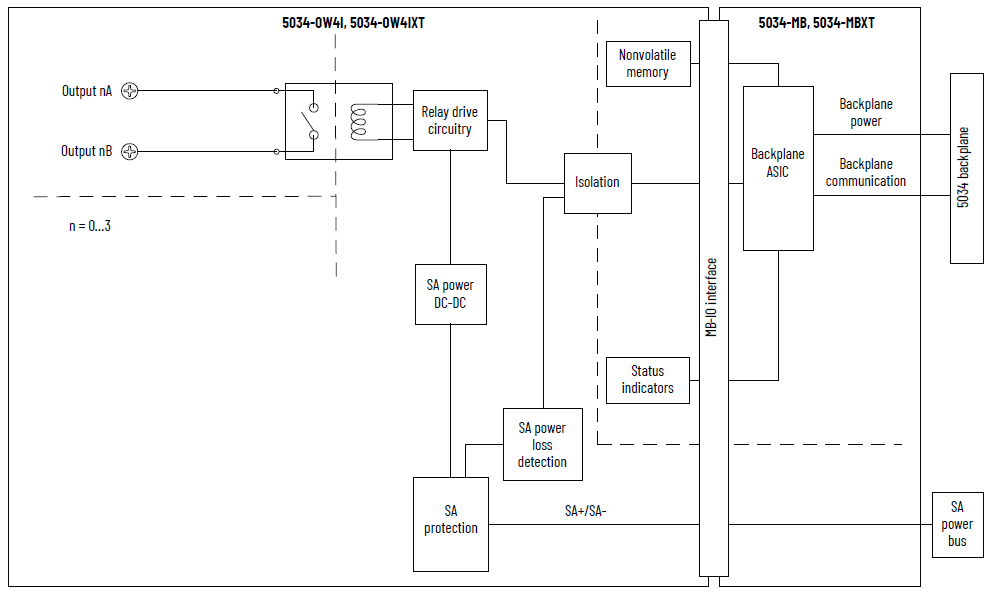

5034-OW4I und 5034-OW4IXT – Funktionsblockdiagramm
Attribut | 5034-OW4I, 5034-OW4IXT |
|---|---|
Relais-Werte (1) | 2 A resistiv/Kanal bei 5 bis 30 V DC 2 A resistiv/Kanal bei 120 V AC, 50/60 Hz 2 A resistiv/Kanal bei 240 V AC, 50/60 Hz |
Leckstrom im AUS-Zustand | 0 mA Potenzialfreier Kontakt, keine integrierten Überspannungsschutzelemente |
Ausgangsstrom, max. | 2 A resistiv/Kanal bei 5 bis 30 V DC 2 A resistiv/Kanal bei 120 V AC, 50/60 Hz 2 A resistiv/Kanal bei 240 V AC, 50/60 Hz |
Ausgangsverzögerungszeit (Backplane zur Schraube), max. Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 10 ms |
Anfänglicher Kontaktwiderstand, max. | 30 mΩ |
Ausgangszustände im Programm-Modus pro Punkt | Hold Last State On Off (Standard) |
Ausgangszustände im Fehlermodus pro Punkt | Hold Last State On Off (Standard) |
Dauer des Fehlermodus pro Punkt | 1 s 2 s 5 s 10 s Forever (Standardeinstellung) |
Finaler Ausgangszustand nach Fehlermodus pro Punkt | On Off (Standard) |
Strom im EIN-Zustand pro Punkt, min. | 100 μA bei 100 mV DC |
Max. Schaltfrequenz | 1 Schaltung alle 3 s (0,3 Hz bei Nennlast) |
Erwartete Kontaktlebensdauer, elektrisch | 2 A, 240 V AC (resistiv): Min. 1 x 10 5 Betätigungszyklen (20 Mal pro Minute)2 A, 30 V DC (resistiv): Min. 1 x 10 5 Betätigungszyklen (20 Mal pro Minute) |
Erwartete Kontaktlebensdauer, mechanisch | Min. 2 x 10 7 Betätigungszyklen (180 Mal pro Minute) |
Bemessungswert für Steuerlasten | 5–240 V AC, 50/60 Hz, C300 Steuerlast pro Kanal 5–125 V DC, R150 Steuerlast pro Kanal |
(1) Überspannungsschutz – Durch Anschließen von Überspannungsschutzeinrichtungen an die externe induktive Last verlängern Sie die Lebensdauer des Moduls. Ausführliche Informationen hierzu finden Sie in Publikation 1770-4.1, „Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen“. | |
Attribut | 5034-OW4I, 5034-OW4IXT |
|---|---|
Anzahl der Ausgänge | 4 Form A (Schließer) |
Ausgangsspannungsbereich | 5 bis 30 V DC 5 bis 240 V AC |
Feldseitige Spannungsversorgung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 10 bis 30 V DC |
Feldspannungsversorgung, Strom, nom. | 100 mA |
Feldseitige Spannungsversorgung, Strom, max. | 200 mA |
Feldseitige Spannungsversorgung, Strom bei Nulllast | 3,0 mA |
Verpolungsschutz für Feldspannungsversorgung | Ja |
Verlustleistung, max (1) | 0,74 W |
Wärmeabstrahlung, max (1) | 2,52 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu SA 250 V (kontinuierlich), verstärkter Isolationstyp, System zu Kanal 250 V (kontinuierlich), verstärkter Isolierungstyp, SA zu Kanal 250 V (kontinuierlich), verstärkter Isolationstyp, Kanal zu Kanal |
RIUP-Unterstützung | Ja |
Elektronische Codierung | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 7, 12, 15 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten in Publikation 5034-TD001, „PointMax-E/A-System – Spezifikationen und technische Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Statusanzeige für feldseitige Spannungsversorgung 4 gelbe E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 53,0 g (1,87 oz) – 5034-OW4I 55,0 g (1,94 oz) – 5034-OW4IXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Der Wert wird bei 60 °C (140 °F) gemessen. Die Verlustleistung variiert je nach Temperatur. (2) Verwenden Sie diese Daten zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation 1770-4.1, „Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen“. Verwenden Sie diese Informationen zur Leiterkategorie, um die Leiterverlegung zu planen, wie im entsprechenden Handbuch zur Installation auf Systemebene beschrieben. | |
