5034-OB16 und 5034-OB16XT – Digitale Ausgangsmodule, 16-fach

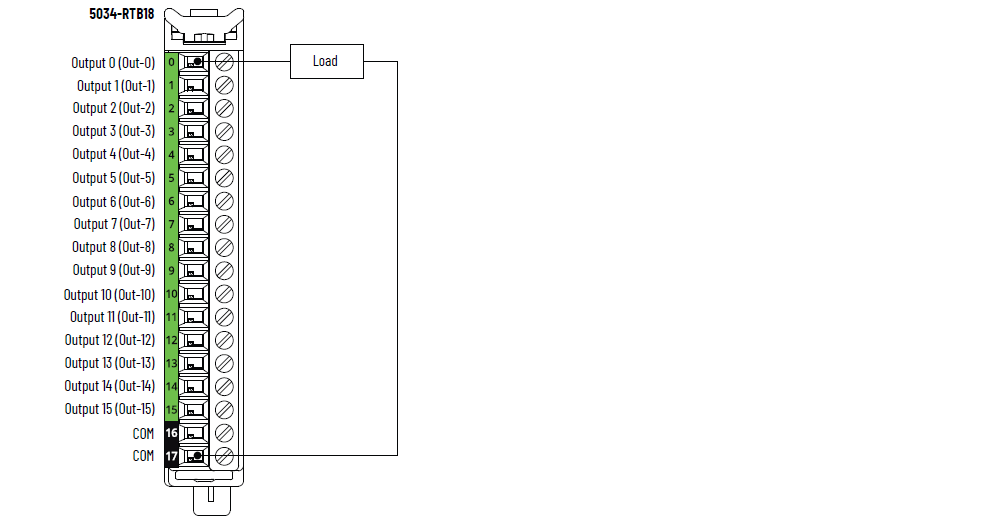

5034-OB16 und 5034-OB16XT – Verdrahtungsplan
5034-OB16 und 5034-OB16XT – Funktionsblockdiagramm
Attribut | 5034-OB16, 5034-OB16XT |
|---|---|
Spannungsbereich für EIN-Zustand | 10 bis 30 V DC |
Spannungsabfall im EIN-Zustand, max. | 0,25 V DC |
Strom im EIN-Zustand pro Punkt, min. | 1 mA |
Spannung für AUS-Zustand, max. Drahtbrucherkennung im AUS-Zustand deaktiviert | 5 V DC mit min. 1 mA Last |
Spannung für AUS-Zustand, max. Drahtbrucherkennung im AUS-Zustand aktiviert | 5 V DC mit min. 5 mA Last |
Leckstrom im AUS-Zustand pro Punkt, max. Drahtbrucherkennung im AUS-Zustand deaktiviert | 0,05 mA |
Leckstrom im AUS-Zustand pro Punkt, max. (1) Drahtbrucherkennung im AUS-Zustand aktiviert | 0,5 mA |
Ausgangsstrom, Werte pro Punkt, max. | 0,5 A |
Ausgangsstrom, Werte pro Modul, max. | 5 A |
Stoßstrom pro Punkt, max. | 1,5 A für 10 ms, wiederholbar alle 3 s |
Schnelle Abschaltung von induktiven Belastungen | Ja |
Zulässige induktive Belastungen, max. | 1,2 H |
Ausgangsklemmenspannung für induktive Belastungen beim Ausschalten | Feldversorgungsspannung – 44 V Typisch ist -20 V bei einer Feldspannungsversorgung von 24 V |
Ausgangsverzögerungszeit (Backplane zur Schraube), max. Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 120 μs bei 0,5 A |
Impulsdauer, min. | 200 µs |
Diagnose zur Erkennung offener Lasten | Ja, konfigurierbar (Standard ist deaktiviert) |
Erkennung von Kurzschluss/Überlast am Ausgang | Ja |
Kurzschlussschutz/Überlastschutz am Ausgang | Ja |
Bemessungswert für Steuerlasten | 1,5 A Einschaltstrom, 0,5 A Bemessungsstrom, DC-14 |
Ausgangszustände im Programm-Modus pro Punkt | Hold Last State On Off (Standard) |
Ausgangszustände im Fehlermodus pro Punkt | Hold Last State On Off (Standard) |
Dauer des Fehlermodus pro Punkt | 1 s 2 s 5 s 10 s Forever (Standardeinstellung) |
Finaler Ausgangszustand nach Fehlermodus pro Punkt | On Off (Standard) |
Zeitgesteuerte Ausgänge: | Unterstützt, Genauigkeit ±100 μs |
(1) Empfohlener Lastwiderstand – Zur Begrenzung der Auswirkungen von Leckstrom über Halbleiterausgänge können Sie einen Lastwiderstand parallel mit Ihrer Last anschließen. Verwenden Sie für den Betrieb mit 24 V DC einen 5,6-kΩ-Widerstand (0,5 W) für den Transistorbetrieb. | |
Attribut | 5034-OB16, 5034-OB16XT |
|---|---|
Anzahl der Ausgänge | 16 Kanäle (1 Gruppe mit 16), stromliefernd |
Spannungskategorie | 24 V DC Quelle |
Ausgangsspannung, nom. | 24 V DC |
Ausgangsspannungsbereich | 10 bis 30 V DC |
Feldseitige Spannungsversorgung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 10 bis 30 V DC |
Feldseitige Spannungsversorgung, Strom, nom. | 5,1 A |
Feldseitige Spannungsversorgung, Strom, max. | 5,2 A |
Feldseitige Spannungsversorgung, Strom bei Nulllast | 13 mA |
Verpolungsschutz für Feldspannungsversorgung | Ja |
Verlustleistung, max. (1) | 1,02 W |
Wärmeabstrahlung, max. (1) | 3,48 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld Keine Isolierung zwischen Feldspannungsversorgung und Ausgängen Keine Isolierung zwischen den einzelnen Ausgängen |
RIUP-Unterstützung | Ja |
CIP Sync | Ja, normale Nur Slave-Uhr |
Elektronische Codierung | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 1, 5, 11 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten in Publikation 5034-TD001, „PointMax-E/A-System – Spezifikationen und technische Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Statusanzeige für feldseitige Spannungsversorgung 16 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 43,0 g (1,52 oz) – 5034-OB16 45,0 g (1,59 oz) – 5034-OB16XT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Der Wert wird bei 60 °C (140 °F) gemessen. Die Verlustleistung variiert je nach Temperatur. (2) Verwenden Sie diese Daten zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation 1770-4.1, „Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen“. Verwenden Sie diese Informationen zur Leiterkategorie, um die Leiterverlegung zu planen, wie im entsprechenden Handbuch zur Installation auf Systemebene beschrieben. | |
