5034-IB8 und 5034-IB8XT – Digitale Eingangsmodule, 8-fach
5034-IB8 und 5034-IB8XT – Verdrahtungsplan
Um weitere COM/V+-Verbindungen einzurichten, verwenden Sie ein 5034-RTB24S oder installieren Sie ein 5034-MBPTM oder 5034-MBPTMXT neben dem Modul.

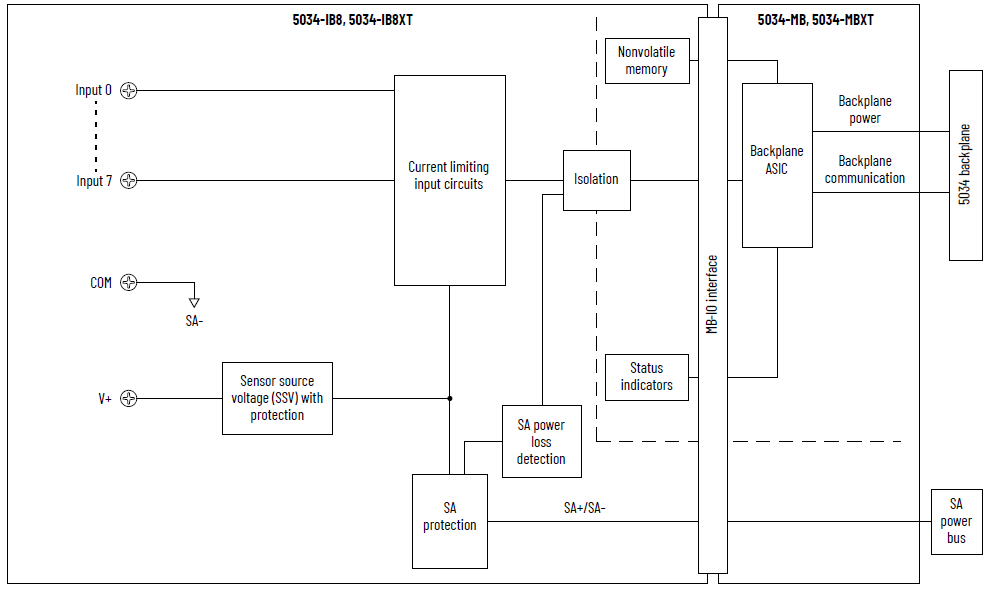

5034-IB8 und 5034-IB8XT – Funktionsblockdiagramm
Attribut | 5034-IB8, 5034-IB8XT |
|---|---|
Spannungsbereich für EIN-Zustand | 10 bis 30 V DC |
Strom im EIN-Zustand, min. | 2 mA |
Nennstrom im EIN-Zustand | 2,4 mA |
Strom im EIN-Zustand, max. | 2,8 mA |
Spannung für AUS-Zustand, max. | 5 V DC |
Strom im AUS-Zustand, max. | 1,5 mA |
Eingangsimpedanz, min. | 3,57 kΩ bei 10 V DC |
Eingangsimpedanz, nom. | 10 kΩ bei 24 V DC |
Maximale Eingangsimpedanz | 15 kΩ bei 30 V DC |
Eingangsverzögerungszeit (Schraube zur Backplane), max. Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 150 µs |
Eingangsimpulsdauer, min. Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 125 µs |
Eingangsfilterzeit Vom AUS- zum EIN-Zustand Vom EIN- zum AUS-Zustand | 0 µs, 100 µs, 200 µs, 500 µs, 1 ms (Standard), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms |
Einfache Zähler, Zählerfrequenz | 0 bis f max. = 4000 Hz4 (mit 4 Punkten als Standardeingänge) Nur Punkt 0 bis 3 |
Zeitstempel der Eingänge (Ereignisfolge) | Ja, Genauigkeit ±100 µs |
Ereignisse | Nicht unterstützt |
Attribut | 5034-IB8, 5034-IB8XT |
|---|---|
Anzahl der Eingänge | 8 Kanäle (1 Gruppe mit 8), stromziehend |
Spannungskategorie | 12/24 V DC Senke |
Eingangsspannung, nom. | 24 V DC |
Eingangsspannungsbereich | 10 bis 30 V DC |
Feldseitige Spannungsversorgung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 10 bis 30 V DC |
Feldseitige Spannungsversorgung, Strom, nom. | 250 mA |
Feldseitige Spannungsversorgung, Strom, max. | 0,3 A |
Feldseitige Spannungsversorgung, Strom bei Nulllast | 10 mA |
Verpolungsschutz für Feldspannungsversorgung | Ja |
SSV-Spannungsbereich | Feldspannungsversorgung folgen |
SSV-Strom, max. | 0,2 A |
SSV-Kurzschlussschutz | Ja |
Verlustleistung, max. (1) | 1,15 W |
Wärmeabstrahlung, max. (1) | 3,92 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld Keine Isolierung zwischen Feldspannungsversorgung und Eingängen Keine Isolierung zwischen einzelnen Eingängen |
RIUP-Unterstützung | Ja |
CIP Sync | Ja, normale Nur Slave-Uhr |
Elektronische Codierung | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 1, 4, 8 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten in Publikation 5034-TD001, „PointMax-E/A-System – Spezifikationen und technische Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Statusanzeige für feldseitige Spannungsversorgung 8 gelbe E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 43,0 g (1,52 oz) – 5034-IB8 46,0 g (1,62 oz) – 5034-IB8XT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Der Wert wird bei 60 °C (140 °F) gemessen. Die Verlustleistung variiert je nach Temperatur. (2) Verwenden Sie diese Daten zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation 1770-4.1, „Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen“. Verwenden Sie diese Informationen zur Leiterkategorie, um die Leiterverlegung zu planen, wie im entsprechenden Handbuch zur Installation auf Systemebene beschrieben. | |
