5034-OB8S und 5034-OB8SXT – Digitale Ausgangssicherheitsmodule, 8-fach
Weitere Beispiele von Verdrahtungsplänen für 5034-OB8S und 5034-OB8SXT, die in Anwendungsbereichen rund um funktionale Sicherheit verwendet werden können, finden Sie in Publikation 5034-UM002, „Digitale PointMax-E/A-Module – Benutzerhandbuch“. Die Verdrahtungskonfiguration beeinflusst das Sicherheitsanwendungslevel eines PointMax-E/A-Sicherheitsmoduls.

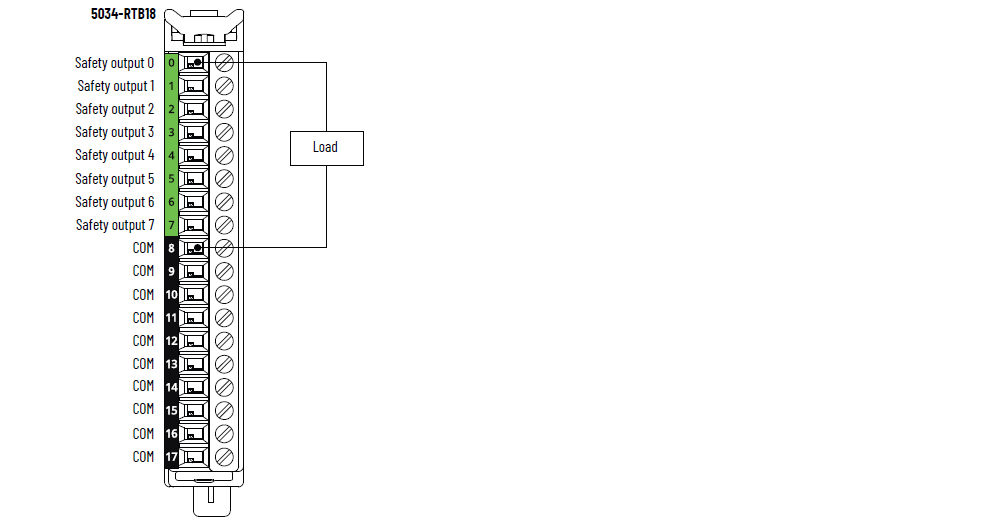

5034-OB8S und 5034-OB8SXT – Verdrahtungsplan

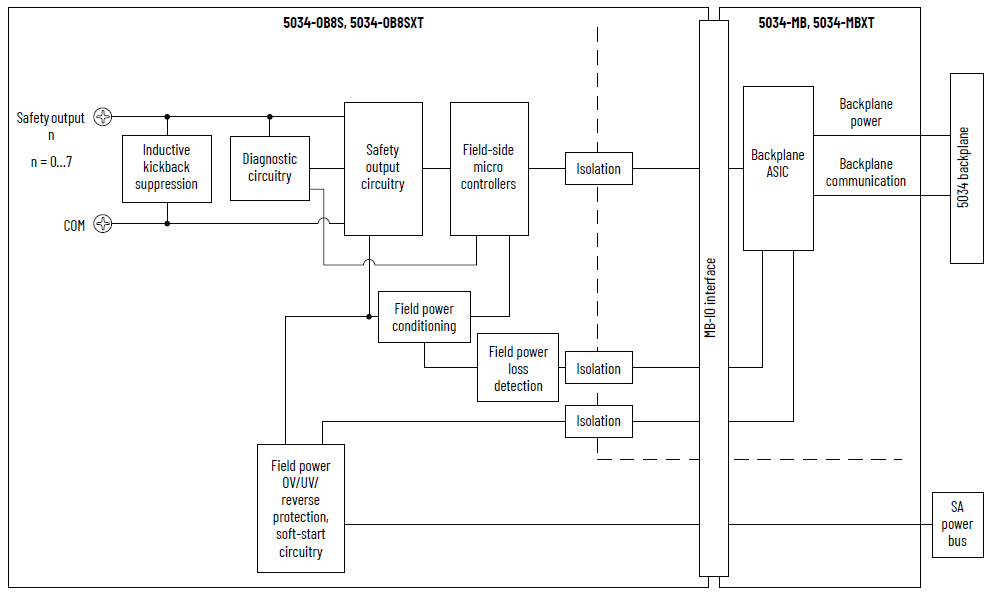

5034-OB8S und 5034-OB8SXT – Funktionsblockdiagramm
Attribut | 5034-OB8S, 5034-OB8SXT |
|---|---|
Spannungsbereich für EIN-Zustand | 17,5 bis 30 V DC |
Spannungsabfall im EIN-Zustand, max. | 0,5 V DC bei 1 A |
Spannung für AUS-Zustand, max. | 5 V DC mit min. 10 kΩ Last |
Leckstrom im AUS-Zustand pro Punkt, max. | 0,5 mA |
Ausgangsstrom, Werte pro Punkt, max. | 1 A bei 40 °C (104 °F) 0,5 A bei 60 °C (140 °F) |
Ausgangsstrom, Werte pro Modul, gesamt | 8 A bei 40 °C (104 °F) 4 A bei 60 °C (140 °F) |
Zulässiger Grenzwert für Feldkapazitanz pro Ausgang, max. | 100 nF |
Zulässiger Grenzwert für Feldinduktivität pro Ausgang, max. | 1,2 H bei 0,5 A |
Ausgangsklemmenspannung für induktive Belastungen beim Ausschalten, max. | 53 V DC |
Stoßstrom pro Punkt, max. | 2,4 A für 50 ms, wiederholbar alle 2 s Der Modulnennstrom darf 10 A nicht überschreiten. |
Sicherheitsklasse (1) | Bis einschließlich Kat. 4/PLe gemäß EN ISO 13849-1, SIL 3 gemäß IEC 61508 |
SRT | 6 ms |
Impulsdauer für Sicherheitstest, max. | 0,7 ms |
Impulszeitraum für Sicherheitstest, typisch | 512 ms |
Diagnose zur Erkennung offener Lasten | AUS-Zustand (kann manuell aktiviert werden) |
Überlasterkennung Ausgang | Ja, 4 A typisch |
Erkennung Kurzschluss zur Versorgungsspannung Ausgang | Ja, im Testmodus für Sicherheitsimpuls |
Kurzschlusserkennung Kanal-zu-Kanal | Ja, im Testmodus für Sicherheitsimpuls |
Übertemperaturerkennung Modul | Ja |
Erdungs-/Überlastschutz am Ausgang | Ja |
Verpolungsschutz Feldspannungsversorgung | Ja |
Überspannungsschutz Feldspannungsversorgung, max. | 60 V DC |
(1) Informationen zu den Eignungsstufen für Sicherheitsanwendungen und Sicherheitsdaten für Sicherheitsmodule finden Sie in Publikation 5034-UM002, „Digitale PointMax-E/A-Module – Benutzerhandbuch“. | |
Attribut | 5034-OB8S, 5034-OB8SXT |
|---|---|
Ausgänge pro Modul | 8 |
Ausgangstyp | Beschaffung |
Nennbetriebsversorgungsspannung der Feldspannungsversorgung | 24 V DC |
Betriebsspannungsbereich der Feldspannungsversorgung | 18 bis 30 V DC |
Feldseitige Spannungsversorgung, Strom, nom. | 8,1 A bei 40 °C (104 °F) 4,1 A bei 60 °C (140 °F) |
Feldseitige Spannungsversorgung, Strom, max. | 8,1 A bei 40 °C (104 °F) 4,1 A bei 60 °C (140 °F) |
Feldseitige Spannungsversorgung, Strom bei Nulllast | 20 mA bei 24 V DC |
Verlustleistung, max. | 2,6 W bei 40 °C (104 °F) 1,4 W bei 60 °C (140 °F) |
Wärmeabstrahlung, max. | 8,87 BTU/Stunde bei 40 °C (104 °F) 4,78 BTU/Stunde bei 60 °C (140 °F) |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld Keine Isolation zwischen Feldspannungsversorgung und Ausgangsports Keine Isolierung zwischen einzelnen Ausgangsports |
RIUP-Unterstützung | Ja |
CIP Sync | Ja, normale Nur Slave-Uhr |
Elektronische Codierung | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 1, 5, 14 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S |
Verdrahtungskategorie (1) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten in Publikation 5034-TD001, „PointMax-E/A-System – Spezifikationen und technische Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Feldspannungsversorgungs-Statusanzeige 8 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 46,0 g (1,62 oz) – 5034-OB8S 49,0 g (1,73 oz) – 5034-OB8SXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
