5034-IB8S und 5034-IB8SXT – Digitale Eingangssicherheitsmodule, 8-fach
Weitere Beispiele von Verdrahtungsplänen für 5034-IB8S und 5034-IB8SXT, die in Anwendungsbereichen rund um funktionale Sicherheit verwendet werden können, finden Sie in Publikation 5034-UM002, „Digitale PointMax-E/A-Module – Benutzerhandbuch“. Die Verdrahtungskonfiguration beeinflusst das Sicherheitsanwendungslevel eines PointMax-E/A-Sicherheitsmoduls.

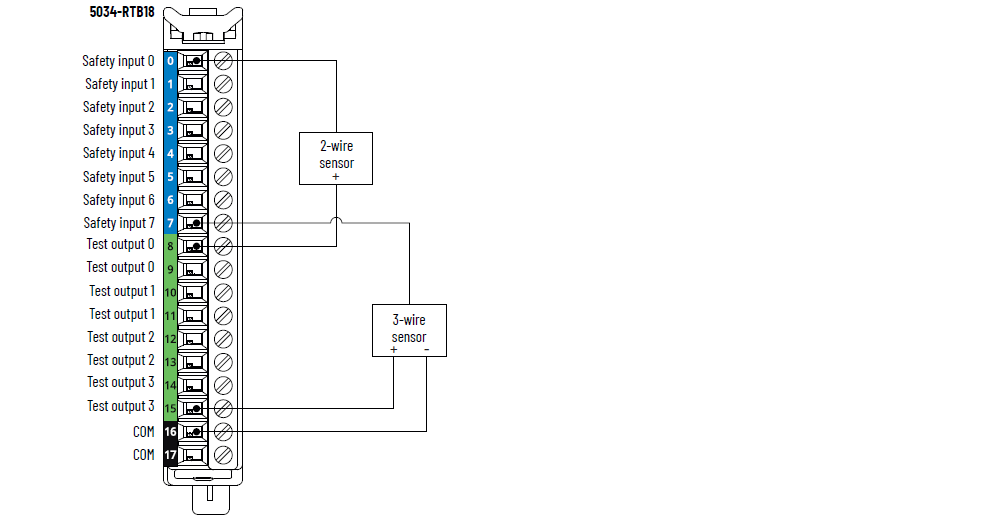

5034-IB8S und 5034-IB8SXT – Verdrahtungsplan – 2-adrige und 3-adrige Sensorverkabelung
Alle Testausgänge unterstützen Ausgänge für Safety Prevention-Leuchten. |

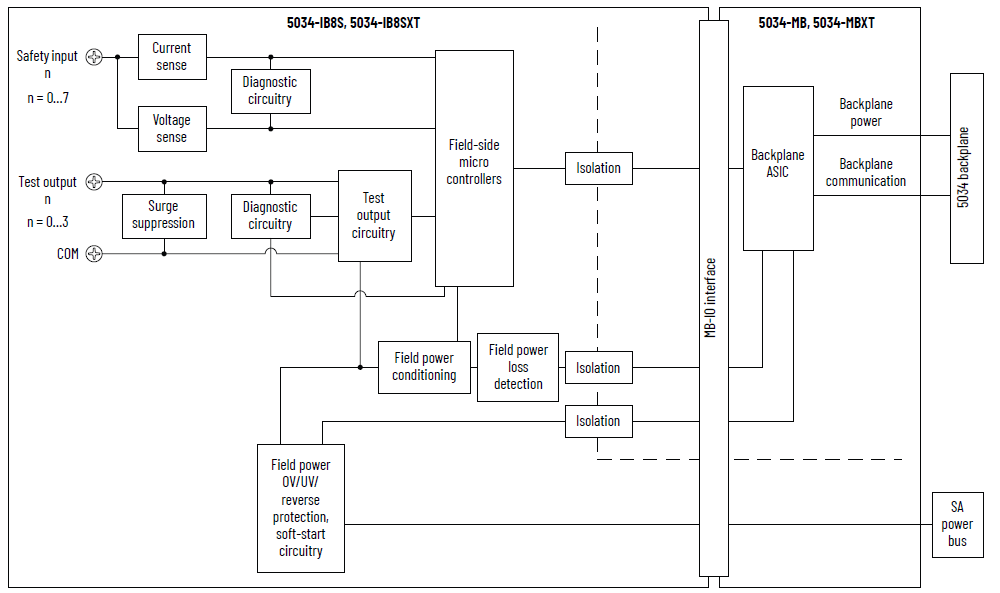

5034-IB8S und 5034-IB8SXT – Funktionsblockdiagramm
Attribut | 5034-IB8S, 5034-IB8SXT |
|---|---|
Spannungsbereich für EIN-Zustand | 10 bis 30 V DC |
Strom im EIN-Zustand, min. | 2,2 mA bei 10 V DC |
Nennstrom im EIN-Zustand | 2,4 mA bei 24 V DC |
Strom im EIN-Zustand, max. | 2,5 mA bei 30 V DC |
Spannung für AUS-Zustand, max. | 5 V DC |
Strom im AUS-Zustand, max. | 1,5 mA |
Eingangsverzögerungszeit Aus-zu-Ein, vom Anwender wählbare Filterzeit | 0 ms (Standard), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms |
Eingangsverzögerungszeit Ein-zu-Aus, vom Anwender wählbare Filterzeit | 0 ms (Standard), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms |
Sicherheitsklasse (1) | Bis einschließlich Kat. 4/PLe gemäß EN ISO 13849-1, SIL 3 gemäß IEC 61508 |
SRT | 7 ms bei angefordertem Paketintervall von 2 ms |
Test-Ausgangsstrom pro Punkt, max. | 0,7 A |
Test-Ausgangsstrom pro Modul, gesamt | 2,8 A |
Impulsdauer Testausgang, max. | 0,7 ms |
Impulszeitraum Testausgang, typisch | 512 ms |
Feldkapazitanz Testausgang, max. | 100 nF |
Stoßstrom pro Testausgang, max. | 2,4 A für 50 ms, wiederholbar alle 2 s Der Modulnennstrom darf 5 A nicht überschreiten. |
Spannungsabfall im EIN-Zustand am Testausgang, max. | 0,5 V DC bei 0,7 A |
Leckstrom im AUS-Zustand am Testausgang, max. | 0,5 mA |
Spannung für AUS-Zustand am Testausgang, max. | 5 V DC |
Schwellenstrom für Safety Prevention-Leuchtenfehler, max. | 6 mA |
Schwellenstrom für Safety Prevention-Leuchtenfehler, min. | 1,8 mA |
Erdungs-/Überlastschutz am Testausgang | Ja (pro Punkt), 4 A typisch |
Übertemperaturerkennung Modul | Ja |
Verpolungsschutz Feldspannungsversorgung | Ja |
Überspannungsschutz Feldspannungsversorgung, max. | 60 V DC |
(1) Informationen zu den Eignungsstufen für Sicherheitsanwendungen und Sicherheitsdaten für Sicherheitsmodule finden Sie in Publikation 5034-UM002, „Digitale PointMax-E/A-Module – Benutzerhandbuch“. | |
Attribut | 5034-IB8S, 5034-IB8SXT |
|---|---|
Anzahl der Sicherheitseingänge | 8 |
Eingangstyp | IEC 61131-2 (Typ 3), Stromsenke |
Anzahl der Testausgänge/Safety Prevention-Leuchtenausgänge | 4 |
Testausgangstyp | Beschaffung |
Nennbetriebsversorgungsspannung der Feldspannungsversorgung | 24 V DC |
Betriebsspannungsbereich der Feldspannungsversorgung | 18 bis 30 V DC |
Feldseitige Spannungsversorgung, Strom, nom. | 2,9 A |
Feldseitige Spannungsversorgung, Strom, max. | 2,9 A |
Feldseitige Spannungsversorgung, Strom bei Nulllast | 19 mA bei 24 V DC |
Verlustleistung, max. | 1,55 W |
Wärmeabstrahlung, max. | 5,29 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld Keine Isolierung zwischen Feldspannungsversorgung und Eingangsports Keine Isolierung zwischen einzelnen Eingängen |
RIUP-Unterstützung | Ja |
CIP Sync | Ja, normale Nur Slave-Uhr |
Elektronische Codierung | Elektronische Codierung über Programmiersoftware |
Positionen der Schlüssel für abnehmbare Klemmenleisten | 1, 4, 14 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten in Publikation 5034-TD001, „PointMax-E/A-System – Spezifikationen und technische Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Feldspannungsversorgungs-Statusanzeige 8 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 46,0 g (1,62 oz) – 5034-IB8S 49,0 g (1,73 oz) – 5034-IB8SXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Verwenden Sie diese Daten zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation 1770-4.1, „Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen“. Verwenden Sie diese Informationen zur Leiterkategorie, um die Leiterverlegung zu planen, wie im entsprechenden Handbuch zur Installation auf Systemebene beschrieben. | |
