5034-OF4 und 5034-OF4XT – Analog-Ausgangsmodule, 4-fach

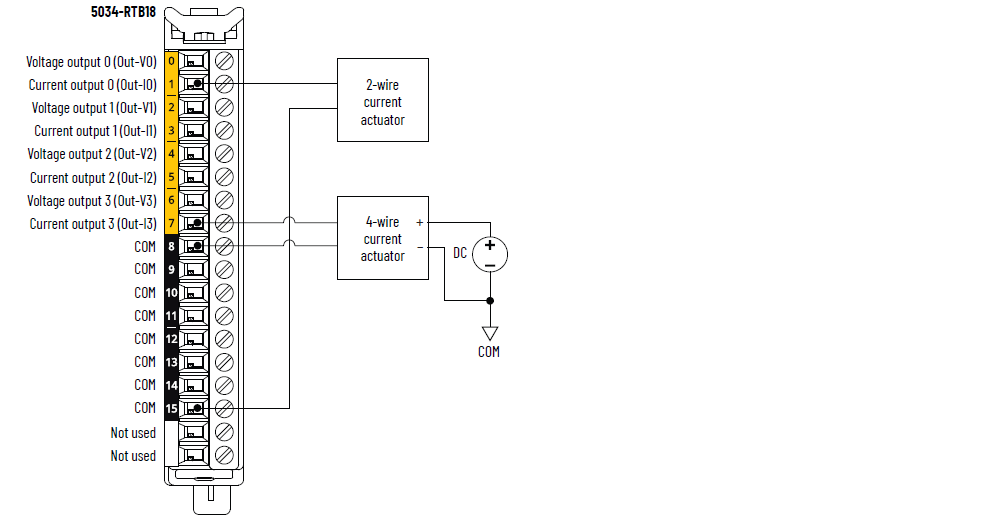

5034-OF4 und 5034-OF4XT Verdrahtungsplan – Strommodus

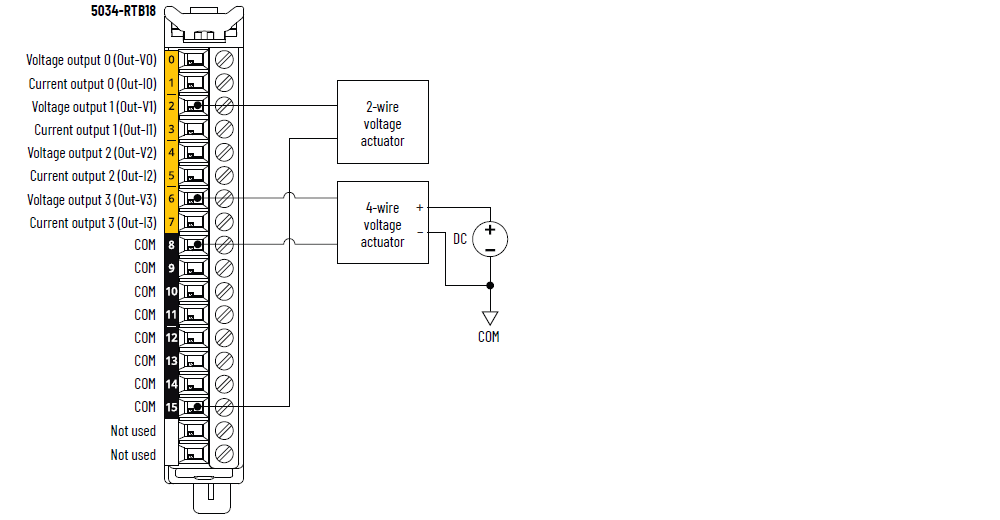

5034-OF4 und 5034-OF4XT Verdrahtungsplan – Spannungsmodus

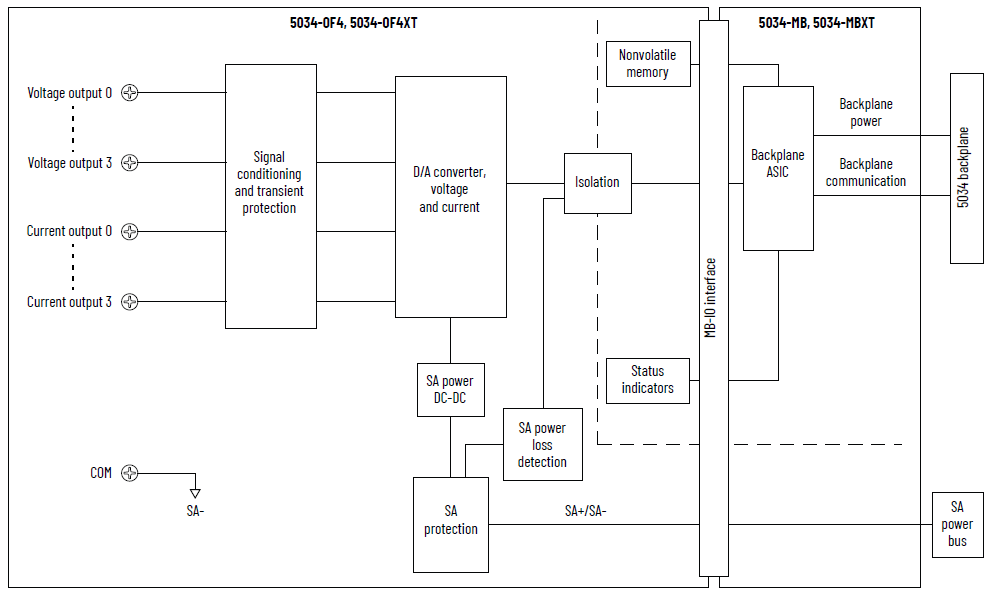

5034-OF4 und 5034-OF4XT – Funktionsblockdiagramm
Attribut | 5034-OF4, 5034-OF4XT |
|---|---|
Ausgangsbereich, Spannung | ±10 V 0 bis 10 V 0 bis 5 V |
Ausgangsbereich, Strom | 0 bis 20 mA 4 bis 20 mA |
Auflösung, Spannung | ±10 V: 15 Bit 0 bis 10 V: 16 Bit 0 bis 5 V: 16 Bit |
Auflösung, Strom | 16 Bit |
Kalibrierte Genauigkeit bei 25 °C (77 °F) | Spannung: 0,10 % Gesamtbereich Strom: 0,10 % Gesamtbereich |
Kalibrierte Genauigkeit über gesamten Temperaturbereich –25 bis +60 °C (–13 bis +140 °F) | Spannung: 0,20 % Gesamtbereich Strom: 0,20 % Gesamtbereich |
Antriebsfähigkeit | Spannung: min. 3000 Ω Strom: max. 500 Ω |
Kapazitive Last, max. (nur Spannungsmodus) | 1 µF |
Induktive Last, max. (nur Strommodus) | 1 mH |
Übereinstimmung mit HART-Handgeräten | Ja |
Drahtbrucherkennung | Nur Strommodus |
Kurzschlusserkennung | Nur Spannungsmodus – Ausgang elektronisch auf max. 16 mA begrenzt |
Datenformat | IEEE 754 32-Bit-Fließkomma |
Modulkonvertierungsmethode | DAC |
Update rate (Datenübertragungsgeschwindigkeit) | 1 Kanal: 0,2 ms Alle Kanäle: 0,4 ms |
Schrittreaktionszeit bis 63 % des Gesamtbereichs pro Kanal | Spannungsmodus: 0,07 ms typisch Strommodus: 0,4 ms typisch |
Ansprechzeit Backplane an Schraube (63 % des Gesamtbereichs) | Spannungsmodus 1 Kanal: 0,5 ms typisch Alle Kanäle: 1 ms typisch Strommodus: 1 Kanal: 0,9 ms typisch Alle Kanäle: 1,4 ms typisch |
Überspannungsschutz, max. | 32 V DC |
Attribut | 5034-OF4, 5034-OF4XT |
|---|---|
Anzahl der Ausgänge | 4 Kanäle, Single-Ended Konfigurierbarer Spannungs- oder Strommodus auf Kanalebene |
Feldspannungsversorgung, Spannung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 10 bis 30 V DC |
Feldspannungsversorgung, Strom, nom. | 100 mA |
Feldspannungsversorgung, Strom, max. | 0,25 A |
Feldspannungsversorgung, Strom, bei Nulllast | 40 mA |
SA-Verpolungsschutz | Ja |
Verlustleistung, max. | 0,95 W |
Wärmeabstrahlung, max. | 3,24 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld Keine Isolation zwischen Feldspannungsversorgung und Ausgangsports Keine Isolation zwischen den einzelnen Ausgängen |
Kalibrierung | Werkseitig kalibriert Manuelle Kalibrierung unterstützt, siehe Publikation 5034-UM003,„Analoge
PointMax-E/A-Module –Benutzerhandbuch“. |
RIUP-Unterstützung | Ja |
Electronic Keying (Elektronische Codierung) | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 2, 5, 10 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S |
Verdrahtungskategorie (1) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Manuelle Kalibrierung unterstützt, siehe Publikation 5034-UM003,
„Analoge PointMax-E/A-Module –Benutzerhandbuch“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Feldpannungsversorgungs-Statusanzeige 4 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 47,0 g (1,66 oz.) – 5034-OF4 49,0 g (1,73 oz) – 5034-OF4XT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Verwenden Sie diese Daten zur Leiterkategorie für die
Planung der Leiterverlegung. Siehe Publikation 1770-4.1,
„Richtlinien zur störungsfreien Verdrahtung und Erdung von
industriellen Automatisierungssystemen“. Verwenden Sie diese
Informationen zur Leiterkategorie, um die Leiterverlegung zu
planen, wie im entsprechenden Handbuch zur Installation auf
Systemebene beschrieben. | |
