5034-IRT4I und 5034-IRT4IXT – Isolierte, analoge RTD/TC-Module, 4-fach

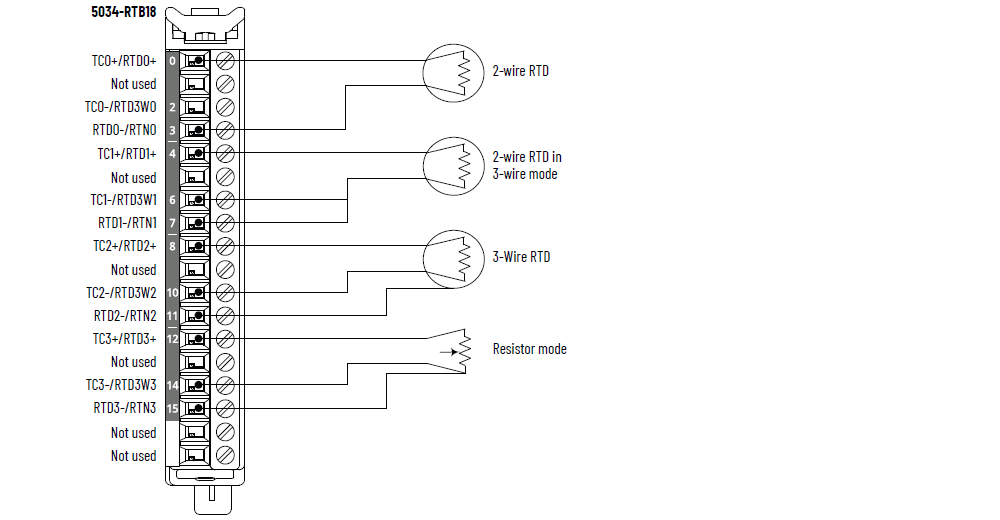

5034-IRT4I und 5034-IRT4IXT – Verdrahtungsdiagramm, RTD-Modus

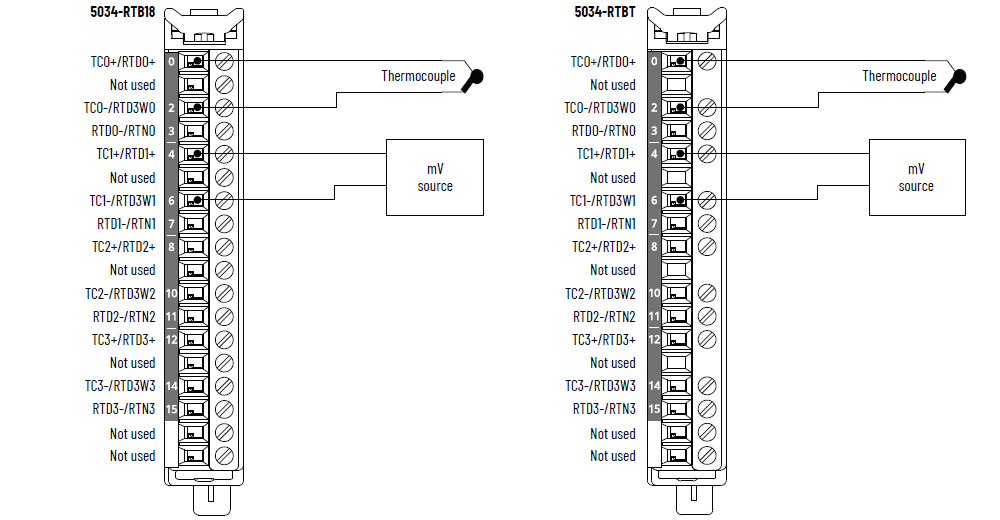

5034-IRT4I und 5034-IRT4IXT – Verdrahtungsdiagramm, TC-Modus

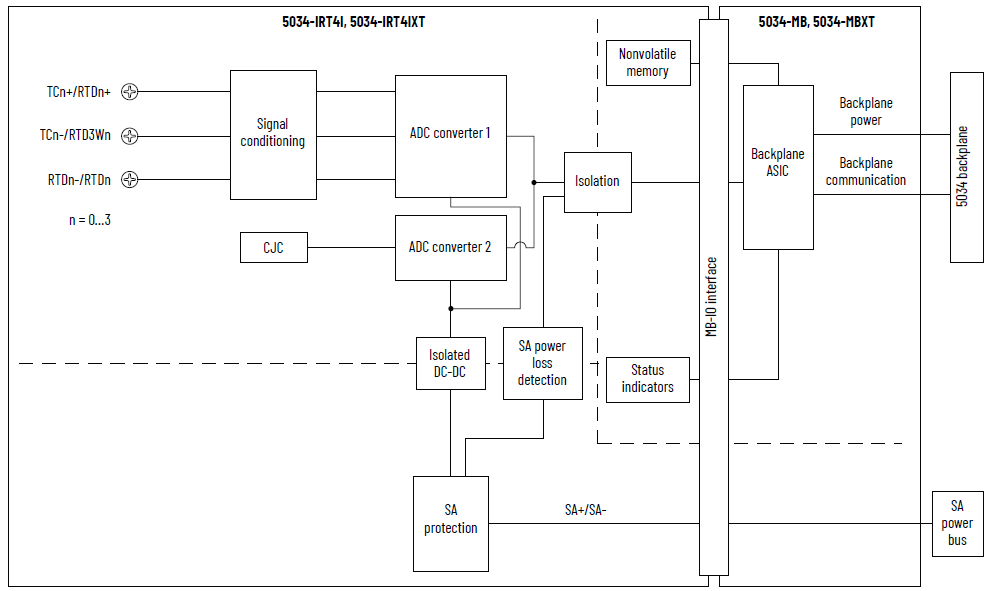

5034-IRT4I und 5034-IRT4IXT – Funktionsblockdiagramm
Attribut | 5034-IRT4I, 5034-IRT4IXT |
|---|---|
Eingangsbereich, resistiv | 1 bis 500 Ω 2 bis 1000 Ω 4 bis 2000 Ω 8 bis 4000 Ω |
Eingangstyp, RTD | 100, 200, 500, 1000 Ω, Platin, Alpha = 385 100, 200, 500, 1000 Ω, Platin, Alpha = 3916 120 Ω, Nickel, Alpha = 672 100, 120, 200, 500 Ω, Nickel, Alpha = 618 10 Ω, Kupfer 427 |
Eingangsbereich, Thermoelement/Millivolt | ±100 mV |
Eingangstyp, Thermoelement | B, C, D, E, J, K, N, R, S, T, TXK/XK(L) |
Eingangsimpedanz | Thermoelement/Millivolt: > 1 MΩ RTD: > 1 MΩ |
Gleichtaktpotenzial (Kanal zu Kanal) | 250 V (kontinuierlich), Basisisolierung |
Modulkonvertierungsmethode | Sigma-Delta, 24-Bit Multiplexing ADC |
Auflösung, RTD/Widerstand Bei 50/60 Hz Kerbfilter | 16 Bit |
Auflösung, Thermoelement/Millivolt Bei 50/60 Hz Kerbfilter | 16 Bit |
RTD Erregungsstrom | 250 μA für den Bereich 1000, 2000, 4000 Ω 500 μA für den Bereich 500 Ω |
Linearisierung Thermoelement | ITS-90 |
CJ-Modus | Integrierte CJC, RTB CJC, Remote CJC |
Integrierte CJC-Eingänge (nur zur Verwendung im Thermoelement-Modus) | CJC-Sensoren Vier Thermistoren integriert in 5034-IRT4I und 5034-IRT4IXT Vishay NTCS0805E3103FHT |
Genauigkeit des integrierten CJC-Sensors | ±3,0 °C, 0 °C < T amb < 60 °C (±5,4 °F, 32 °F < Tamb < 140 °F)±4,0 °C, –25 °C < T amb < 0 °C (±7,2 °F, –13 °F < Tamb < 32 °F) |
RTB-CJC-Eingänge (nur zur Verwendung im Thermoelement-Modus) | CJC-Sensoren Vier Thermistoren integriert in 5034-RTBT und 5034-RTBTS TE-Konnektivität TE 10K3A1A |
RTB-CJC-Sensorgenauigkeit | ±0,6 °C, 0 °C < T amb < 60 °C (±1,1 °F, 32 °F < Tamb < 140 °F)±1,2 °C, –25 °C < T amb < 0 °C (±2,2 °F, –13 °F < Tamb < 32 °F) |
CJC-Konvertierungsmethode | 12-Bit-SAR |
Kalibrierte Genauigkeit bei 25 °C (77 °F) | Thermoelement/Millivolt: 0,1 % Gesamtbereich mit 50/60-Hz-Filter RTD: Bereich 500 Ω, 1 kΩ, 2 kΩ, 4 kΩ, 0,1 % Gesamtbereich mit 50/60-Hz-Filter |
Kalibrierte Genauigkeit über gesamten Temperaturbereich –25 bis +60 °C (–13 bis +140 °F) | Thermoelement/Millivolt: 0,25 % Gesamtbereich mit 50/60-Hz-Filter RTD: Bereich 500 Ω, 1 kΩ, 2 kΩ, 4 kΩ, 0,25 % Gesamtbereich mit 50/60-Hz-Filter |
Kürzeste Abtastzeit pro Kanal | 0,36 ms |
Kürzeste Abtastzeit pro Modul | 0,36 ms |
Auswahlmöglichkeiten für Eingangskerbfilter (Hz) | 10, 20, 50, 60 (Standard), 100, 200, 500, 1000, 2500, 5000 |
Hardware-Eingangsfilter | 1 kHz |
Digital-Eingangsfilter | Nacheilung erster Ordnung, 0 ms (Standard) 0 bis 32 767 ms (32,767 s) |
Störungsunterdrückung Normalmodus | 65 dB bei 50/60 Hz, je nach Kerbfilter |
Drahtbruch-Erkennungszeit | < 200 ms |
Überspannungsschutz, max. | 32 V DC |
Skalierung in technische Einheiten | Ja |
Echtzeitabtastung der Kanäle | Ja |
Fortlaufender Zeitstempel für Eingänge | Ja |
Datenformat | IEEE 754 32-Bit-Fließkomma |
RTD-Sensortypen (1) | Temperaturbereich |
|---|---|
100, 200, 500, 1000 Ω PT 385 | –200 bis +870 °C –328 bis +1598 °F 73 bis 1143 K 132 bis 2058 °R |
100, 200, 500, 1000 Ω PT 3916 | –200 bis +630 °C –328 bis +1166 °F 73 bis 903 K 132 bis 1626 °R |
10 Ω CU 427 | –200 bis +260 °C –328 bis +500 °F 73 bis 533 K 132 bis 960 °R |
120 Ω NI 672 | –80 bis +320 °C –112 bis +608 °F 193 bis 593 K 348 bis 1068 °R |
100, 120, 200, 500 Ω NI 618 | –60 bis +250 °C –76 bis +482 °F 213 bis 523 K 384 bis 942 °R |
(1) Jeder Sensortyp unterstützt alle aufgeführten Temperaturbereiche. | |
Thermoelementtyp | Temperaturbereich |
|---|---|
Thermoelement Typ B | 21 bis 1820 °C 68 bis 3308 °F 293 bis 2093 K 528 bis 3768 °R |
Thermoelement Typ C | 0 bis 2315 °C 32 bis 4199 °F 273 bis 2588 K 492 bis 4659 °R |
Thermoelement Typ D | 0 bis 2315 °C 32 bis 4199 °F 273 bis 2588 K 492 bis 4659 °R |
Thermoelement Typ E | –270 bis +1000 °C –454 bis +1832 °F 3 bis 1273 K 6 bis 2292 °R |
Thermoelement Typ J | –210 bis +1200 °C –346 bis +2192 °F 63 bis 1473 K 114 bis 2652 °R |
Thermoelement Typ K | –270 bis +1372 °C –454 bis +2502 °F 3 bis 1645 K 6 bis 2961 °R |
Thermoelement Typ N | –270 bis +1300 °C –454 bis +2372 °F 3 bis 1573 K 6 bis 2832 °R |
Thermoelement Typ R | –50 bis +1768 °C –58 bis +3215 °F 223 bis 2041 K 402 bis 3674 °R |
Thermoelement Typ S | –50 bis +1768 °C –58 bis +3215 °F 223 bis 2041 K 402 bis 3674 °R |
Thermoelement Typ T | –270 bis +400 °C –454 bis +752 °F 3 bis 673 K 6 bis 1212 °R |
Thermoelement Typ TXK/XK(L) | –200 bis +800 °C –328 bis +1472 °F 73 bis 1073 K 132 bis 1932 °R |
Attribut | 5034-IRT4I, 5034-IRT4IXT |
|---|---|
Anzahl der Eingänge | 4 Kanäle (4 isolierte Gruppen) |
Feldspannungsversorgung, Spannung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 10 bis 30 V DC |
Feldspannungsversorgung, Strom, nom. | 50 mA |
Feldspannungsversorgung, Strom, max. | 0,1 A |
Feldspannungsversorgung, Strom, bei Nulllast | 11 mA |
SA-Verpolungsschutz | Ja |
Verlustleistung, max. (1) | 0,42 W |
Wärmeabstrahlung, max. (1) | 1,43 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld 250 V (kontinuierlich), Basisisolierungstyp, Feldspannungsversorgung und Eingangsports 250 V (kontinuierlich), Basisisolierungstyp, zwischen einzelnen Eingangsports |
Kalibrierung | Werkseitig kalibriert Manuelle Kalibrierung unterstützt, siehe Publikation 5034-UM003,
„Analoge PointMax-E/A-Module –Benutzerhandbuch“. |
RIUP-Unterstützung | Ja |
CIP Sync | Ja, normale Nur Slave-Uhr |
Electronic Keying (Elektronische Codierung) | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 2, 7, 10 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S, 5034-RTBT, 5034-RTBTS Verwenden Sie die in 5034-RTBT und 5034-RTBTS integrierten CJC-Thermistoren, um eine höhere Genauigkeit zu erzielen. |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare
Klemmenleisten in Publikation 5034-TD001,
„PointMax-E/A-System – Spezifikationen und technische
Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Feldpannungsversorgungs-Statusanzeige 4 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 45,0 g (1,59 oz) – 5034-IRT4I 48,0 g (1,69 oz) – 5034-IRT4IXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Der Wert wird bei 60 °C (140 °F) gemessen. Die Verlustleistung variiert je nach Temperatur. (2) Verwenden Sie diese Daten zur Leiterkategorie für die
Planung der Leiterverlegung. Siehe Publikation 1770-4.1,
„Richtlinien zur störungsfreien Verdrahtung und Erdung von
industriellen Automatisierungssystemen“. Verwenden Sie diese
Informationen zur Leiterkategorie, um die Leiterverlegung zu
planen, wie im entsprechenden Handbuch zur Installation auf
Systemebene beschrieben. | |
