5034-IF8C und 5034-IF8CXT – Analog-Eingangsstrommodule, 8-fach

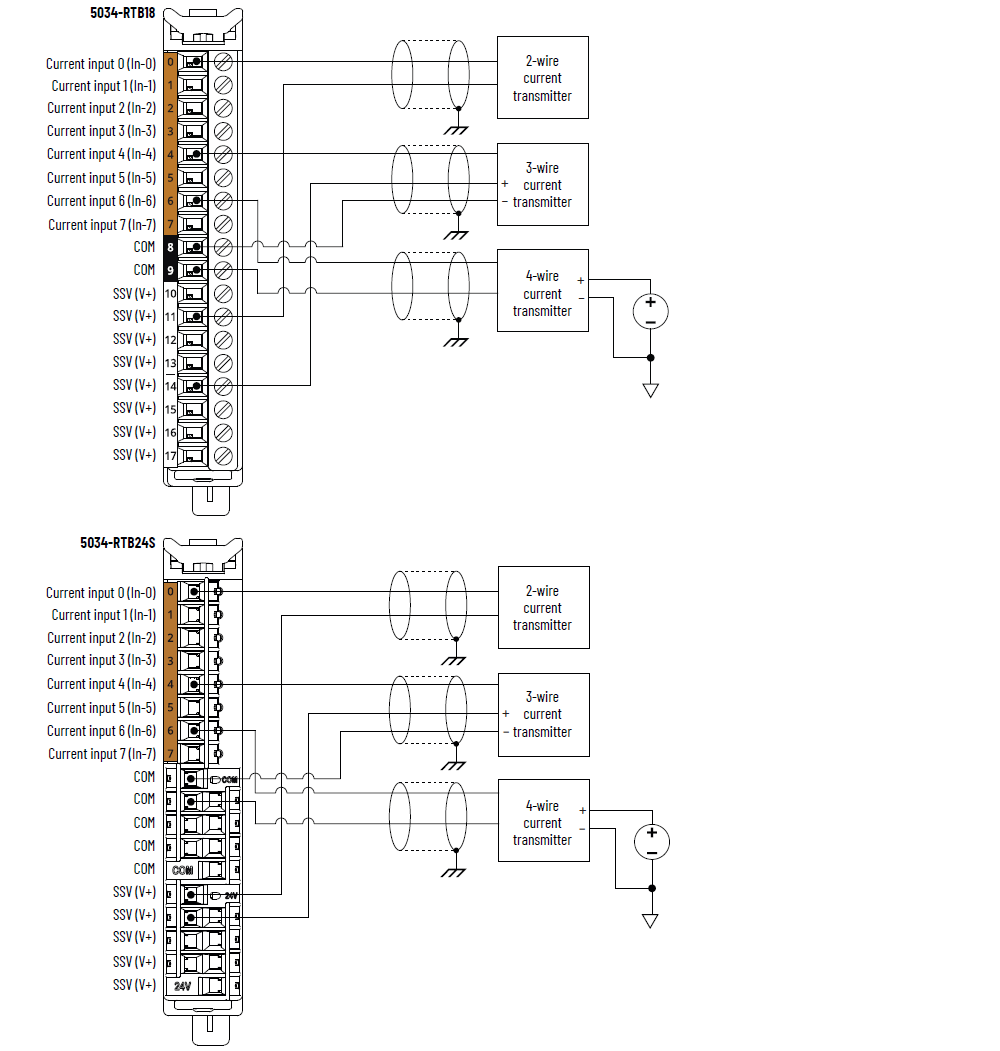

5034-IF8C und 5034-IF8CXT – Verdrahtungsplan

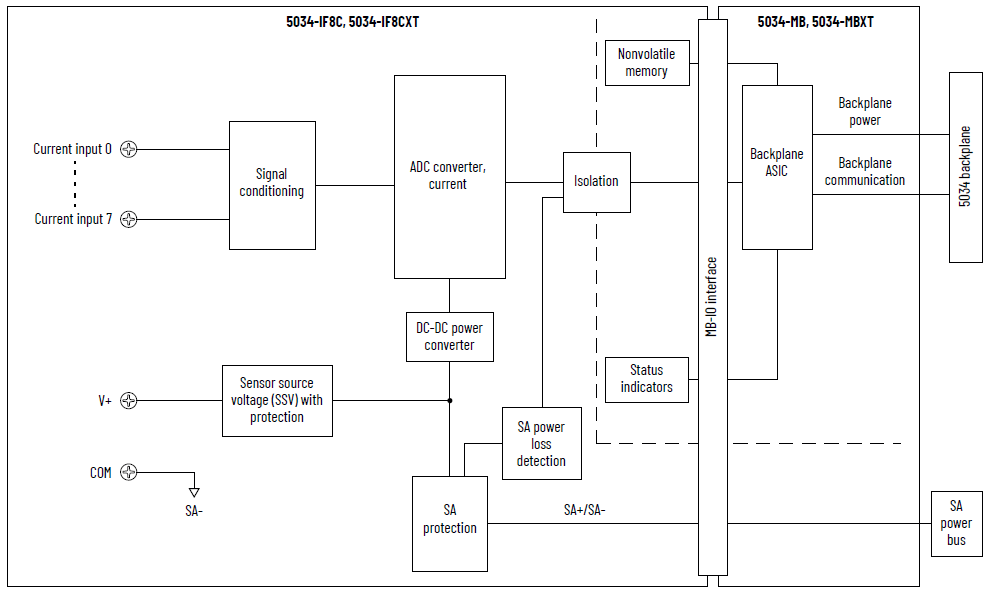

5034-IF8C und 5034-IF8CXT – Funktionsblockdiagramm
Attribut | 5034-IF8C, 5034-IF8CXT |
|---|---|
Eingangsbereich, Strom | 0 bis 20 mA 4 bis 20 mA |
Eingangsimpedanz | Strom: 75 bis 115 Ω |
Modulkonvertierungsmethode | Sigma-Delta |
Auflösung, Strom (1) Bei 50/60 Hz Kerbfilter | 16 Bit |
Kalibrierte Genauigkeit bei 25 °C (77 °F) | Strom: 0,1 % Gesamtbereich mit 50/60-Hz-Filter |
Kalibrierte Genauigkeit über gesamten Temperaturbereich –25 bis +60 °C (–13 bis +140 °F) | Strom: 0,2 % Gesamtbereich mit 50/60-Hz-Filter |
Kürzeste Abtastzeit pro Kanal | 0,4 ms |
Kürzeste Abtastzeit pro Modul | 1,2 ms |
Auswahlmöglichkeiten für Eingangskerbfilter (Hz) | 10, 20, 50, 60 (Standard), 100, 200, 400, 500, 1000, 5000, 10 000, 15 625, 31 250 |
Digital-Eingangsfilter | Nacheilung erster Ordnung, 0 ms (Standard) 0 bis 32 767 ms (32,767 s) |
Übereinstimmung mit HART-Handgeräten | Nicht unterstützt |
Eingangs-Überspannungsschutz, max. | ±32 V DC |
Überstromschutz | Ja |
Datenwert während einer Überlastsituation | Gesamtbereich, Bereichsüberschreitungs-Flag, Daten unsicher/Daten fehlerhaft |
Drahtbruch-Erkennungszeit | Strom: ≤ 1 s |
Integrierte Datenalarmierung | Ja |
Skalierung in technische Einheiten | Ja |
Echtzeitabtastung der Kanäle | Ja |
Datenformat | IEEE 754 32-Bit-Fließkomma |
Fortlaufender Zeitstempel für Eingänge | Ja |
(1) Abhängig vom Kerbfilter | |
Attribut | 5034-IF8C, 5034-IF8CXT |
|---|---|
Anzahl der Eingänge | 8 Kanäle, Single-Ended Strommodus |
Feldspannungsversorgung, Spannung, nom. | 24 V DC |
Feldspannungsversorgung, Spannungsbereich | 10 bis 30 V DC |
Feldspannungsversorgung, Strom, nom. | 1,1 A |
Feldspannungsversorgung, Strom, max. | 1,2 A |
Feldspannungsversorgung, Strom, bei Nulllast | 11 mA |
SA-Verpolungsschutz | Ja |
SSV-Spannungsbereich | Feldspannungsversorgung folgen |
SSV-Strom, max. | 1,0 A |
SSV-Kurzschlussschutz | Ja |
Verlustleistung, max. (1) | 0,95 W |
Wärmeabstrahlung, max. (1) | 3,24 BTU/Stunde |
Isolationsspannung | 250 V (kontinuierlich), Basisisolierungstyp, System zu Feld Keine Isolierung zwischen Feldspannungsversorgung und Eingängen Keine Isolation zwischen den einzelnen Eingängen |
Kalibrierung | Werkseitig kalibriert Manuelle Kalibrierung unterstützt, siehe Publikation 5034-UM003,
„Analoge PointMax-E/A-Module –Benutzerhandbuch“. |
RIUP-Unterstützung | Ja |
CIP Sync | Ja, normale Nur Slave-Uhr |
Electronic Keying (Elektronische Codierung) | Elektronische Codierung über Programmiersoftware |
Schlüsselpositionen der abnehmbaren Klemmenleiste (Steckplatz) | 2, 5, 8 |
Unterstützung für abnehmbare Klemmenleiste | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Verdrahtungskategorie (2) | 2 – Signalports 2 – Leistungsports |
Verdrahtungsspezifikation | Siehe Verdrahtungsspezifikationen für abnehmbare
Klemmenleisten in Publikation 5034-TD001,
„PointMax-E/A-System – Spezifikationen und technische
Daten“. |
Anzeigen | 1 grüne/rote Modulstatusanzeige 1 grüne/rote Feldspannungsversorgungs-Statusanzeige 8 gelbe/rote E/A-Statusanzeigen |
Abmessungen (H x B x T) ca. | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll) |
Gewicht (ca.) | 43,0 g (1,51 oz) – 5034-IF8C 45,0 g (1,59 oz) – 5034-IF8CXT |
Gehäusetyp | Keines (offen) |
Nordamerikanischer Temperaturcode | T4 |
UKEX/ATEX-Temperaturcode | T4 |
IECEx-Temperaturcode | T4 |
(1) Der Wert wird bei 60 °C (140 °F) gemessen. Die Verlustleistung variiert je nach Temperatur. (2) Verwenden Sie diese Daten zur Leiterkategorie für die
Planung der Leiterverlegung. Siehe Publikation 1770-4.1,
„Richtlinien zur störungsfreien Verdrahtung und Erdung von
industriellen Automatisierungssystemen“. Verwenden Sie diese
Informationen zur Leiterkategorie, um die Leiterverlegung zu
planen, wie im entsprechenden Handbuch zur Installation auf
Systemebene beschrieben. | |
