Ansicht „SSI“

„SSI“ ist nur verfügbar, wenn Sie die Option „SSI“ für den Parameter „Encoder Type (Encoder-Typ)“ im Dialogfeld „Device Definition“ (Gerätedefinition) auswählen.

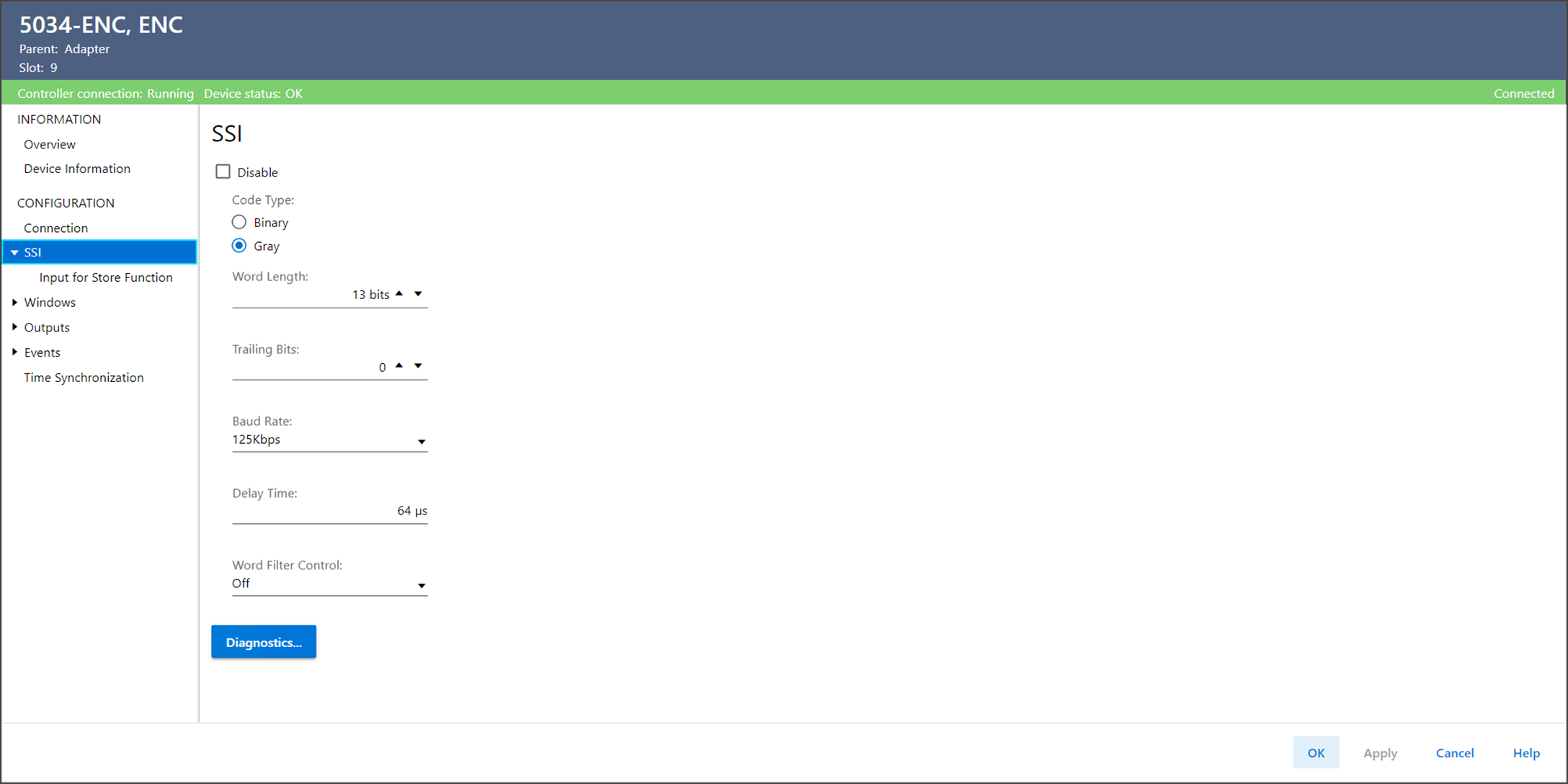

Ansicht „SSI“ – Beispiel
Die Ansicht „SSI“ umfasst die folgenden Parameter:
Parameter
Beschreibung
Disable (Deaktivieren)
Aktiviert oder deaktiviert den SSI-Eingang. Wenn der SSI-Eingang deaktiviert ist, stoppt das Modul den Taktsignalausgang.
Code Type (Codetyp)
Bestimmt den Codetyp des SSI-Sensors.
  • Binary (Binär)
  • Gray (Gray-Code) – Ist diese Option ausgewählt, ist die Konvertierung von Gray-Code in Binärcode stets aktiviert.
    I.SSI00.Data
     enthält den Wert nach der Konvertierung von Gray-Code in Binärcode und
    I.SSI00.RawData
     umfasst die ursprünglich empfangenen Daten.
Word Length (Wortlänge)
Bestimmt die Länge des empfangenen seriellen Datenworts in Bits.
Trailing Bits (Abschließende Bits)
Bestimmt die Anzahl der Bits, die in SSI-Rohdaten nach rechts verschoben werden müssen, um „I.SSIxx.Data“ abzurufen.
Baud Rate (Baudrate)
Bestimmt die Geschwindigkeit des SSI-Datentakts.
  • 125K
  • 250K
  • 500K
  • 1M
  • 2M
Delay Time (Verzögerungszeit)
Bestimmt die Verzögerung in Mikrosekunden zwischen aufeinanderfolgenden SSI-Datenwörtern.
Word Filter Control (Wortfilter-Steuerung)
Bestimmt die entsprechende Anzahl aufeinanderfolgender gleicher SSI-Datenwörter, die das Modul vom SSI-Sensor empfängt, um das aktuelle SSI-Datenwort in Echtzeit zu aktualisieren.
  • Off (Aus)
  • Low (Niedrig, 2 aufeinanderfolgende Werte)
  • Med (Mittel, 3 aufeinanderfolgende Werte)
  • High (Hoch, 4 aufeinanderfolgende Werte)
  • Max (Maximal, 5 aufeinanderfolgende Werte)
Diagnostics (Diagnose)
Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das Diagnoseinformationen enthält.

SSI-Diagnose

Wählen Sie zum Anzeigen von „SSI Diagnostics“ (SSI-Diagnose) in der Ansicht „SSI“ die Option „Diagnostics“ (Diagnose) aus.

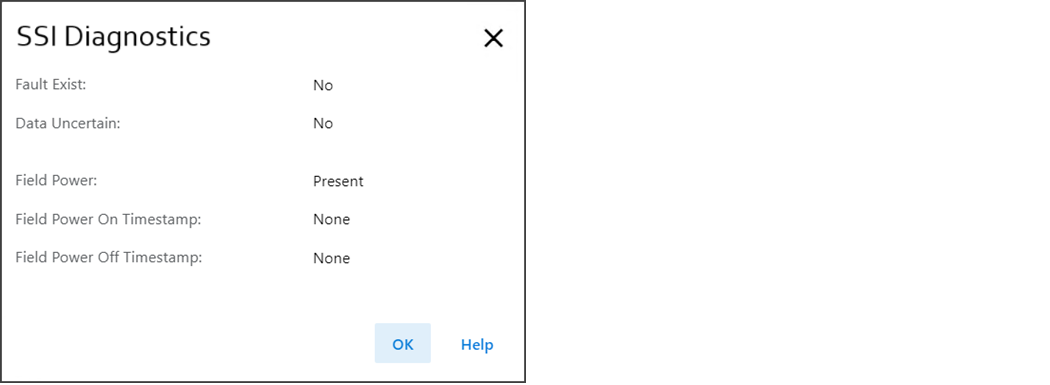

Beispiel für „SSI Diagnostics“ (SSI-Diagnose)
