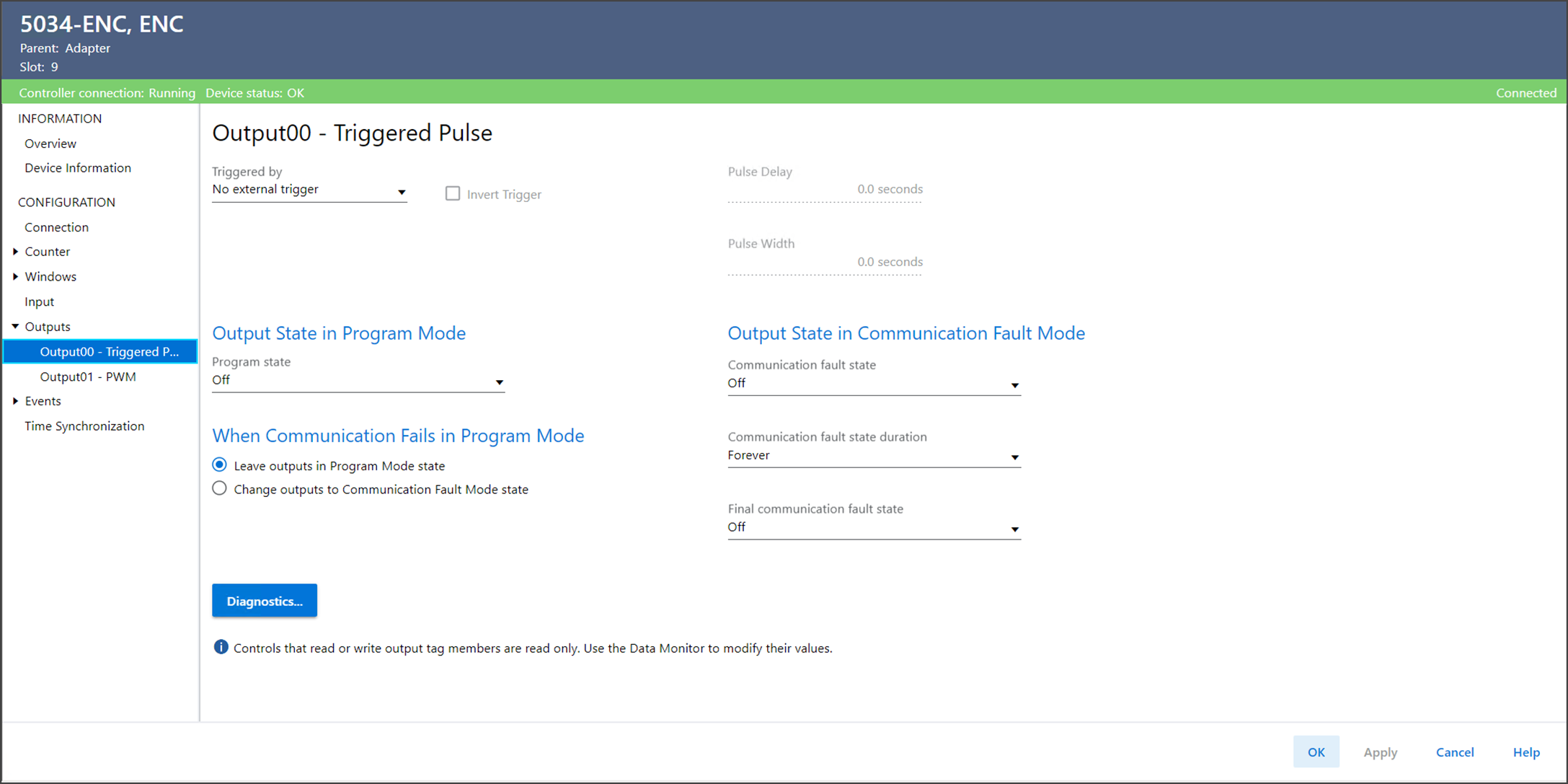

Ansicht „Outputxx – Triggered Pulse“ (Outputxx – Ausgelöster Impuls)

Verwenden Sie „Outputxx – Triggered Pulse“ (Outputxx – Ausgelöster Impuls), um einen bestimmten Ausgang für das Gerät anzuzeigen oder zu konfigurieren. Diese Ansicht ist verfügbar, wenn der Ausgang im Dialogfeld „Device Definition“ (Gerätedefinition) als „Digital Output“ (Digitalausgang) konfiguriert ist.

Die Ansicht „Outputxx – Triggered Pulse“ (Outputxx – Ausgelöster Impuls) umfasst die folgenden Parameter:

Parameter	Beschreibung
Triggered by (Ausgelöst von)	Gibt den Eingang an, der die Impulsfunktion auslöst. „No external trigger“ (Keine externe Auslösung) – Es ist keine externe Auslösung ausgewählt. Sie können jedoch das Tag „O.Outputxx.Trigger“ verwenden, um den Impuls auszulösen. „Input00“ (Eingang00) – Eingang00 aktiviert den Ausgangsimpuls. Eingang00 ist nur verfügbar, wenn er nicht als Auslöser für HSC-Zählerfunktionen oder die SSI-Funktion „Store“ (Speichern) verwendet wird.
Invert Trigger (Auslösung umkehren)	Mit dieser Option wird die Auslösungsflanke für den im Parameter „Triggered by“ ausgewählten Eingangspunkt umgekehrt. 0 = Eine ansteigende Flanke des Eingangs löst den Ausgangsimpuls aus. 1 = Eine abfallende Flanke des Eingangs löst den Ausgangsimpuls aus.
Pulse Delay (Impulsverzögerung)	Gibt die Verzögerungszeit in Sekunden zwischen dem Auslösungsereignis und dem Start des Ausgangsimpulses an.
Pulse Active Time (Aktive Impulszeit)	Gibt die aktive Dauer in Sekunden für den generierten Ausgangsimpuls an.
Output State In Program Mode (Ausgangszustand im Programm-Modus) Program State (Programmzustand)	Bestimmt das Verhalten jedes Ausgangs, wenn die Steuerung in den Programm-Modus oder Sperrmodus wechselt. Im Programm-Modus oder Sperrmodus werden Ausgänge von der Steuerung ignoriert und der Ausgang verhält sich wie folgt: Off (Aus) – Ausgang ist 0 oder „Off“ (Aus). On (Ein) – Ausgang ist 1 oder „On“ (Ein). Local Control (Lokale Steuerung) – Ausgang wird weiterhin, wie konfiguriert, betrieben. Diese Option ist nur verfügbar, wenn Eingang00 nicht als Encoder-Auslösung verwendet wird.
Output State in Communication Fault Mode (Ausgangszustand im Kommunikationsfehlermodus) Communication Fault State (Kommunikationsfehlerzustand)	Bestimmt, was mit dem Ausgang jedes Punkts geschieht, nachdem ein Kommunikationsfehler aufgetreten ist und das Modul in den Kommunikationsfehlermodus wechselt. Off (Aus) – Ausgang ist 0 oder „Off“ (Aus). On (Ein) – Ausgang ist 1 oder „On“ (Ein). Local Control (Lokale Steuerung) – Ausgang wird weiterhin, wie konfiguriert, betrieben. Diese Option ist nur verfügbar, wenn Eingang00 nicht als Encoder-Auslösung verwendet wird.
Output State in Communication Fault Mode (Ausgangszustand im Kommunikationsfehlermodus) Communication Fault State Duration (Dauer des Kommunikationsfehlerzustands)	Bestimmt, wie lange der Ausgangszustand im Kommunikationsfehlermodus gehalten wird, bevor der endgültige Fehlerzustand eintritt.
Output State in Communication Fault Mode (Ausgangszustand im Kommunikationsfehlermodus) Final Communication Fault State (Endgültiger Kommunikationsfehlerzustand)	Bestimmt, ob das Modul nach Ablauf der Dauer des Ausgangszustands im Kommunikationsfehlermodus in den Zustand EIN oder AUS übergeht. Der standardmäßige Endzustand ist AUS. Bei Auswahl von „Forever“ (Immer) für „Duration“ (Dauer) kann kein Endzustand ausgewählt werden. In diesem Fall verbleibt das Modul im aktuellen Zustand des Kommunikationsfehlermodus.
Output State When Communication Fails in Program Mode (Ausgangszustand bei Kommunikationsfehler im Programm-Modus)	Bestimmt die Ausgangsaktion, falls die Kommunikation im Programm-Modus fehlschlägt. Program Mode (Programm-Modus) – Belassen Sie die Ausgänge im Programm-Modus-Zustand. Communication Fault Mode (Kommunikationsfehlermodus) – Versetzen Sie die Ausgänge in den Kommunikationsfehlerzustand.
Diagnostics (Diagnose)	Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das Diagnoseinformationen enthält.
