Ansicht „Counter – Alarms“ (Zähler – Alarme)
Verwenden Sie „Counter – Alarms“ (Zähler – Alarme), um die Alarme für den Zähler zu
konfigurieren.

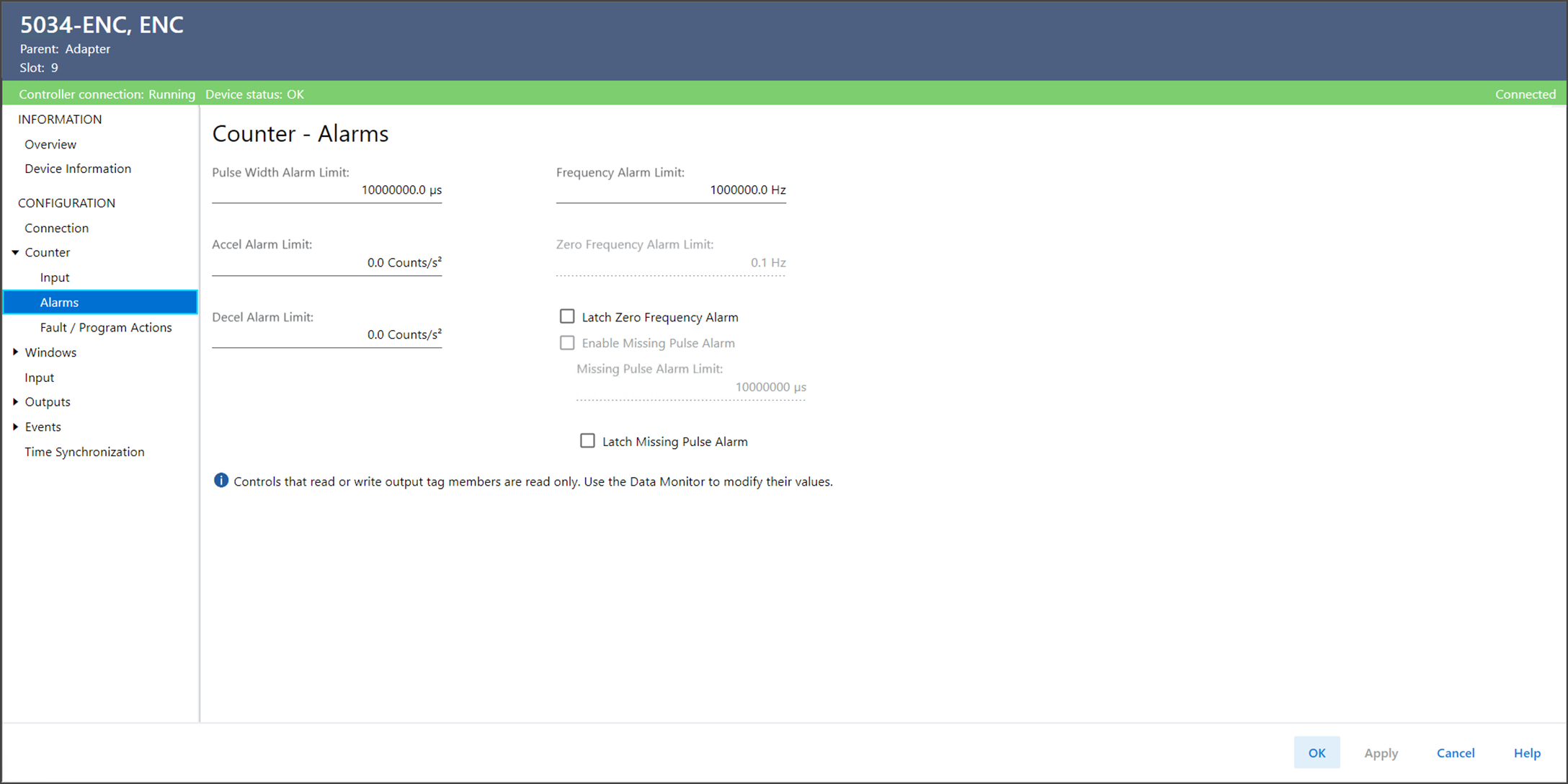

Ansicht „Counter – Alarms“ (Zähler – Alarme) – Beispiel
Die Ansicht „Counter – Alarms“ (Zähler – Alarme) umfasst die folgenden Parameter:
Parameter | Beschreibung |
|---|---|
Pulse Width Alarm Limit (Grenzwert für Impulsdaueralarm) | Definiert die maximal zulässige Impulsdauer vor dem Auslösen des
Impulsdaueralarms. Wenn der Momentanwert der Impulsdauer oder
die durchschnittliche Impulsdauer die maximale Impulsdauer
überschreitet, wird der Impulsdaueralarm ausgelöst. |
Accel Alarm Limit (Grenzwert für Beschleunigungsalarm) | Definiert die maximal zulässige Beschleunigungsrate vor dem
Auslösen des Beschleunigungsalarms. Wenn der Momentanwert der Beschleunigungsrate oder die
durchschnittliche Beschleunigungsrate die maximale
Beschleunigungsrate überschreitet, wird der Beschleunigungsalarm
ausgelöst. Mit einem Wert von 0 wird der Alarm deaktiviert. |
Decel Alarm Limit (Grenzwert für Verzögerungsalarm) | Definiert die maximal zulässige Verzögerungsrate vor dem Auslösen
des Verzögerungsalarms. Wenn der Momentanwert der Verzögerungsrate oder die
durchschnittliche Verzögerungsrate kleiner ist als die maximale
Verzögerungsrate, wird der Verzögerungsalarm ausgelöst. Mit einem Wert von 0 wird der Alarm deaktiviert. |
Frequency Alarm Limit (Grenzwert für Frequenzalarm) | Definiert den zulässigen Frequenzgrenzwert, bevor der
Frequenzalarm ausgelöst wird. Wenn der Momentanwert der Frequenz oder die durchschnittliche
Frequenz diesen Grenzwert überschreitet, wird der Frequenzalarm
ausgelöst. |
Zero Frequency Alarm Limit (Grenzwert für Nullfrequenzalarm) | Zeigt den Wert an, den die Frequenz oder die durchschnittliche
Frequenz unterschreiten muss, um den Nullfrequenzalarm
auszulösen. |
Latch Zero Frequency Alarm (Nullfrequenzalarm sperren) | Bestimmt, ob der Nullfrequenzalarm gesperrt wird, sodass er erst
gelöscht wird, nachdem er explizit entsperrt wurde. |
Enable Missing Pulse Alarm (Impulsausfallalarm aktivieren) | Bestimmt, ob der Impulsausfallalarm aktiviert ist. |
Missing Pulse Alarm Limit (Grenzwert für Impulsausfallalarm) | Zeigt die Zeit an, die zwischen der Erkennung der ansteigenden
Flanke aufeinanderfolgender Impulse verstreichen muss, bevor der
Impulsausfallalarm ausgelöst wird. |
Latch Missing Pulse Alarm (Impulsausfallalarm sperren ) | Bestimmt, ob der Impulsausfallalarm gesperrt wird, sodass er erst
gelöscht wird, nachdem er explizit entsperrt wurde. |
Diagnostics (Diagnose) | Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das
Diagnoseinformationen enthält. |
