5034-IB8S und 5034-IB8SXT –Digitale Eingangssicherheitsmodule, 8-fach

Weitere Beispiele für Verdrahtungspläne für 5034-IB8S und 5034-IB8SXT, die in Anwendungen für funktionale Sicherheit verwendet werden können, finden Sie in Publikation 5034-UM002, „PointMax Digital I/O Modules User Manual“ (Digitale PointMax-E/A-Module – Benutzerhandbuch). Die Verdrahtungskonfiguration beeinflusst das Sicherheitsanwendungslevel eines PointMax-E/A-Sicherheitsmoduls.

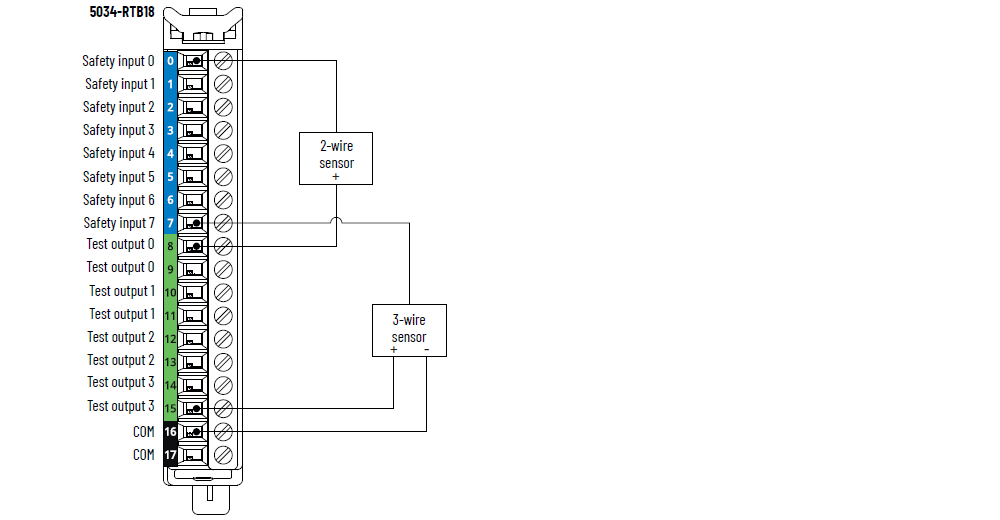

5034-IB8S und 5034-IB8SXT – Verdrahtungsplan – 2-adrige und 3-adrige Sensorverkabelung
Alle Testausgänge unterstützen Muting-Lampenausgänge.

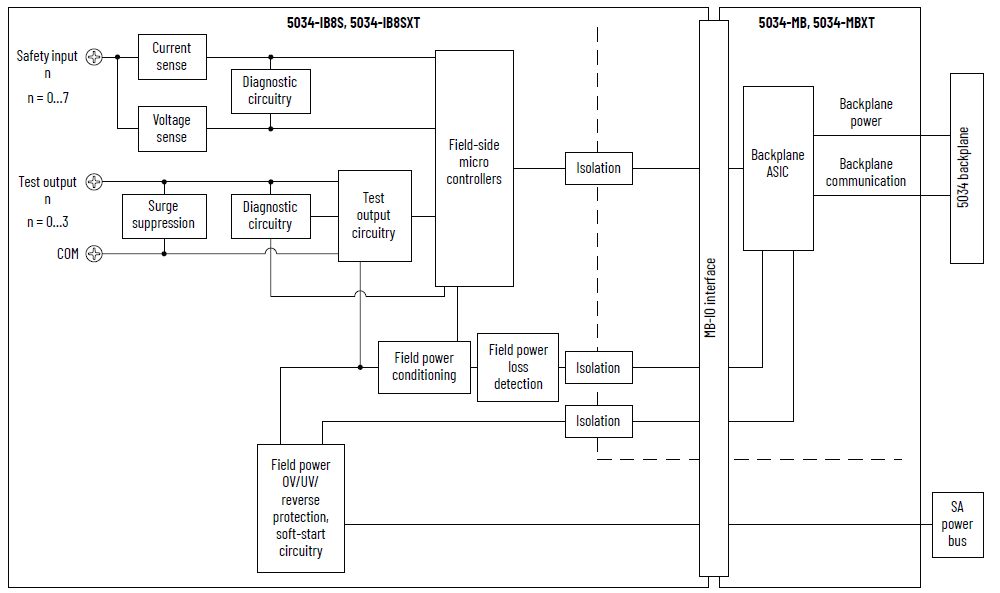

5034-IB8S und 5034-IB8SXT – Funktionsblockdiagramm
5034-IB8S und 5034-IB8SXT – Technische Daten
Attribut
5034-IB8S, 5034-IB8SXT
Spannungsbereich für EIN-Zustand
10 bis 30 V DC
Strom im EIN-Zustand, min.
2,2 mA bei 10 V DC
Nennstrom im EIN-Zustand
2,4 mA bei 24 V DC
Strom im EIN-Zustand, max.
2,5 mA bei 30 V DC
Spannung für AUS-Zustand, max.
5 V DC
Strom im AUS-Zustand, max.
1,5 mA
Eingangsverzögerungszeit
Aus-zu-Ein, vom Anwender wählbare Filterzeit
0 ms (Standard), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms
Eingangsverzögerungszeit
Ein-zu-Aus, vom Anwender wählbare Filterzeit
0 ms (Standard), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms
Sicherheitsklasse
(1)
Bis einschließlich Kat. 4/PL e gem. EN ISO 13849-1, SIL 3 gem. IEC 61508
SRT
7 ms bei angefordertem Paketintervall von 2 ms
Test-Ausgangsstrom pro Punkt, max.
0,7 A
Test-Ausgangsstrom pro Modul, gesamt
2,8 A
Impulsdauer Testausgang, max.
0,7 ms
Impulszeitraum Testausgang, typisch
512 ms
Feldkapazitanz Testausgang, max.
100 nF
Stoßstrom pro Testausgang, max.
2,4 A für 50 ms, wiederholbar alle 2 s
Der Modulnennstrom darf 5 A nicht überschreiten.
Spannungsabfall im EIN-Zustand am Testausgang, max.
0,5 V DC bei 0,7 A
Leckstrom im AUS-Zustand am Testausgang, max.
0,5 mA
Spannung für AUS-Zustand am Testausgang, max.
5 V DC
Schwellenstrom für Safety Prevention-Leuchtenfehler, max.
6 mA
Schwellenstrom für Safety Prevention-Leuchtenfehler, min.
1,8 mA
Erdungs-/Überlastschutz am Testausgang
Ja (pro Punkt), 4 A typisch
Übertemperaturerkennung Modul
Ja
Verpolungsschutz Feldspannungsversorgung
Ja
Überspannungsschutz Feldspannungsversorgung, max.
60 V DC
(1) Informationen zu den Eignungsstufen und Sicherheitsdaten für Sicherheitsmodule finden Sie in Publikation 5034-UM002, „PointMax Digital I/O Modules User Manual“ (Digitale PointMax-E/A-Module – Benutzerhandbuch).
5034-IB8S und 5034-IB8SXT – Allgemeine Spezifikationen
Attribut
5034-IB8S, 5034-IB8SXT
Anzahl der Sicherheitseingänge
8
Eingangstyp
IEC 61131-2 (Typ 3), stromziehend
Anzahl der Testausgänge/Safety Prevention-Leuchtenausgänge
4
Testausgangstyp
Beschaffung
Nennbetriebsversorgungsspannung der Feldspannungsversorgung
24 V DC
Betriebsspannungsbereich der Feldspannungsversorgung
18 bis 30 V DC
Feldspannungsversorgung, Strom, nom.
2,9 A
Feldspannungsversorgung, Strom, max.
2,9 A
Feldspannungsversorgung, Strom, bei Nulllast
19 mA bei 24 V DC
Verlustleistung, max.
1,55 W
Wärmeabstrahlung, max.
5,29 BTU/Stunde
Isolationsspannung
250 V (kontinuierlich), Basisisolierungstyp, System zu Feld
Keine Isolierung zwischen Feldspannungsversorgung und Eingängen
Keine Isolierung zwischen den einzelnen Eingangsports
RIUP-Unterstützung
Ja
CIP Sync
Ja, normale Nebenuhr
Elektronische Codierung
Elektronische Codierung über Programmiersoftware
Positionen der Schlüssel für abnehmbare Klemmenleisten
1, 4, 14
Unterstützung für abnehmbare Klemmenleiste
5034-RTB18, 5034-RTB18S
Verdrahtungskategorie
(2)
2 – Signalports
2 – Leistungsports
Verdrahtungsspezifikation
Siehe Verdrahtungsspezifikationen für abnehmbare Klemmenleisten in Publikation 5034-TD001, „PointMax I/O System Specifications Technical Data“ (PointMax-E/A-System – Spezifikationen und technische Daten).
Anzeigen
1 grüne/rote Modulstatusanzeige
1 grüne/rote Feldspannungsversorgungs-Statusanzeige
8 gelbe/rote E/A-Statusanzeigen
Abmessungen (H x B x T) ca.
123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 Zoll)
Gewicht (ca.)
46,0 g (1,62 oz) – 5034-IB8S
49,0 g (1,73 oz) – 5034-IB8SXT
Gehäusetyp
Keine (offen)
Nordamerikanischer Temperaturcode
T4
UKEX/ATEX-Temperaturcode
T4
IECEx-Temperaturcode
T4
(1) Nutzen Sie diese Daten zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation 1770-4.1, „Industrial Automation Wiring and Grounding Guidelines“ (Leitlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen). Verwenden Sie diese Informationen zur Leiterkategorie, um die Leiterverlegung zu planen, wie im entsprechenden Handbuch zur Installation auf Systemebene beschrieben.
