SCL (Skalierer mit Alarm)

Die SCL-Anweisung rechnet einen nicht skalierten REAL-Eingabewert in einen REAL-Gleitkommawert in technischen Einheiten um und bezieht Alarmmeldung und Begrenzung der Ausgabe ein.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für

Micro820

L20E-,

Micro850

L50E- und

Micro870

L70E-Controller.

SCL-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
Enable	Eingang	BOOL	TRUE: Anstiegsflanke erkannt. Wenn InRawMin >= InRawMax, werden Status.0- und Status.1-Bits auf 1 gesetzt. Done, MaxAlarm und MinAlarm werden gelöscht. Error wird auf TRUE gesetzt und ErrorID wird auf 1 gesetzt. Else Out wird als Erstes berechnet. Dann werden die Alarmbedingungen überprüft. Wenn MaxAlarm festgelegt wurde, wird MinAlarm gelöscht und umgekehrt. Wenn die Begrenzung festgelegt wurde, befindet sich Out im Bereich von InEUMin und InEUMax. Dann wird das Done-Bit auf TRUE gesetzt. Die Status-Bits werden auf 0 festgelegt. Error und ErrorID werden auf 0 festgelegt. Der berechnete Out-Wert wird mit NAN (Not a Number) verglichen. Entspricht NAN dem Out-Wert, wird EnableOut gelöscht. Done wird gelöscht, wenn der Fehler-Zustand festgesetzt wurde. FALSE: Keine Anstiegsflanke erkannt. Die Anweisung wird nicht ausgeführt. Die Ausgänge werden nicht aktualisiert. Es werden nur ErrorID, EnableOut und Done auf 0 festgelegt.
In	Eingang	REAL	Die analoge Signaleingabe. Gültig = jeder Gleitkommawert Standard = 0,0
InRawMax	Eingang	REAL	Der maximal zu erreichende Wert durch die Eingabe bei der Anweisung. Ist InRawMax <= InRawMin, legt die Anweisung das entsprechende Bit im Status und Error fest. ErrorID werden aktualisiert. Die Out-Aktualisierung wird abgebrochen. Gültig = InRawMax > InRawMin Standard = 0,0
InRawMin	Eingang	REAL	Der minimal zu erreichende Wert durch die Eingabe bei der Anweisung. Ist InRawMin >= InRawMax, legt die Anweisung das entsprechende Bit im Status und Error fest. ErrorID werden aktualisiert. Die Out-Aktualisierung wird abgebrochen. Gültig = InRawMin < InRawMax Standard = 0,0
InEUMax	Eingang	REAL	Der skalierte Wert der Eingabe entsprechend InRawMax. Gültig = jeder reale Wert Standard = 0,0
InEUMin	Eingang	REAL	Der skalierte Wert der Eingabe entsprechend InRawMin. Gültig = jeder reale Wert Standard = 0,0
Limiting	Eingang	BOOL	Begrenzungsauswahl. TRUE: Out wird auf zwischen InEUMin und InEUMax beschränkt.
Done	Ausgang	BOOL	Gibt an, wenn der Vorgang abgeschlossen ist. TRUE: Der Vorgang wurde erfolgreich abgeschlossen. FALSE: Beim Vorgang ist ein Fehler aufgetreten oder Enable wurde auf FALSE festgelegt.
EnableOut	Ausgang	BOOL	Gibt an, wenn die Anweisung aktiviert ist. Wird auf FALSE festgelegt, wenn Out überläuft.
Out	Ausgang	REAL	Steht für den skalierten Wert der Analogeingabe.
MaxAlarm	Ausgang	BOOL	Die maximale Eingabealarmanzeige. Dieser Wert wird auf TRUE gesetzt, wenn Eingabe > InRawMax.
MinAlarm	Ausgang	BOOL	Die minimale Eingabealarmanzeige. Dieser Wert wird auf TRUE gesetzt, wenn Eingabe < InRawMin.
Status	Ausgang	DINT	Status des Funktionsblocks. InstructFault (Status.0) Wird festgelegt, wenn Ausführungsfehler der Anweisung erkannt werden. Dabei handelt es sich nicht um den geringfügigen oder schweren Controllerfehler. Überprüfen Sie die verbleibenden Status-Bits, um festzustellen, was passiert ist. InRawRangeInv (Status.1) InRawMin >= InRawMax Status.3 bis Status.31 sind für den zukünftigen Gebrauch vorbehalten und ihr Wert beträgt 0.
Error	Ausgang	BOOL	Zeigt das Vorhandensein eine Fehlerbedingung an. TRUE: Beim Vorgang ist ein Fehler aufgetreten. FALSE: Der Vorgang wurde erfolgreich abgeschlossen oder die Anweisung wird nicht ausgeführt.
ErrorID	Ausgang	BOOL	Ein eindeutiger numerischer Wert, der den Fehler angibt. Die Fehler sind in den Fehlercodes definiert.

Fehlercode
ErrorID-Code	Fehlerbeschreibung
1	InRawMax<= InRawMin

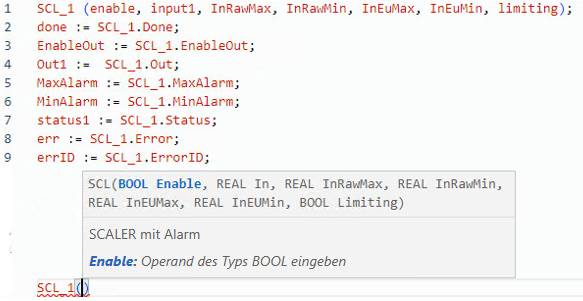

SCL-Beispiele

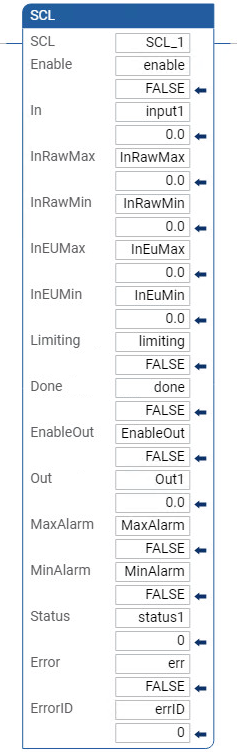

Beispiel für ein SCL-Funktionsblockdiagramm — Beispiel für das SCL-Funktionsblockdiagramm

Anweisungen für die Prozesssteuerung

Beispiele für Timingdiagramme von SCL-Anweisungen
