Einen MSG_CIPSYMBOLIC-Funktionsblock, Variablen und einen Kontakt hinzufügen

Um einen MSG_CIPSYMBOLIC-Funktionsblock, Eingangsvariablen und einen Kontakt zu einem Kontaktplan hinzuzufügen, befolgen Sie die folgenden Schritte.
So fügen Sie einen MSG_CIPSYMBOLIC-Funktionsblock, Variablen und einen Kontakt hinzu
  1. Fügen Sie einen dritten Strompfad mit einer der folgenden Optionen hinzu:
    • Ziehen Sie in der
      Toolbox
       die Schaltfläche „Verzweigung hinzufügen“ an die Stelle unter dem zweiten Strompfad.
    • Wählen Sie den zweiten Strompfad aus und drücken Sie dann
      Alt+Umschalt+R
      .
  2. Fügen Sie den MSG_CIPSYMBOLIC Funktionsblock mit einem der folgenden Schritte hinzu:
    • Geben Sie in
      Toolbox
       im Feld
      Suchen
       den Wert
      MSG_CIPSYMBOLIC
       ein und ziehen Sie das Element an eine gültige Position auf dem dritten Strompfad.
    • Wählen Sie den dritten Strompfad aus und doppelklicken Sie dann in
      Toolbox
       auf
      MSG_CIPSYMBOLIC
      . Der
      MSG_CIPSYMBOLIC
      -Funktionsblock wird einer gültigen Position auf dem dritten Strompfad hinzugefügt.
  3. Variablen erstellen.
    1. Klicken Sie im
      MSG_CIPSYMBOLIC
      -Funktionsblock mit der rechten Maustaste auf jede Variable und wählen Sie dann für jeden Parameter
      Neue Variable
       aus.
    2. Geben Sie im Feld
      Neue Variable
       für jeden Parameter den Variablennamen gemäß der folgenden Tabelle ein.
      Parameter und Variablen
      Parameter
      Variablenname
      MSG_CIPSYMBOLIC
      MSG_WriteVariable
      CtrlCfg
      A_CtrlCfg
      SymbolicCfg
      A_SymCfg
      TargetCfg
      A_TarCfg
      Data
      A_Data
  4. Doppelklicken Sie im
    Projekt-Organizer
     unter Ihrem Programm auf
    Lokale Variablen
    , um das Raster für lokale Variablen zu öffnen.
  5. Führen Sie im Raster für lokale Variablen eine der folgenden Aktionen aus:
    1. Doppelklicken Sie für „A_Data“ auf die Zelle
      Dimension
       und ändern Sie die Arraygröße auf [1...4].
    2. Konfigurieren Sie die Anfangswerte für _CtrlCfg gemäß der folgenden Tabelle.
      A_Data-Anfangswerte
      Parameter
      Anfangswert
      A_CtrlCfg.Cancel
      Leer lassen
      A_CtrlCfg.TriggerType
      300
      A_Ctrlcfg.StrMode
      Leer lassen
    3. Konfigurieren Sie die Anfangswerte für A_SymCfg gemäß der folgenden Tabelle.
      A_SymCfg-Anfangswerte
      Parameter
      Anfangswert
      A_SymCfg.Service
      1
      A_SymCfg.Symbol
      'UDINT_FromA'
      A_SymCfg.Count
      Leer lassen
      A_SymCfg.DataType
      200
      A_SymCfg.Offset
      200
    4. Konfigurieren Sie die Anfangswerte für A_TarCfg gemäß der folgenden Tabelle.
      A_TarCfg-Anfangswerte
      Parameter
      Anfangswert
      A_TarCfg.Path
      '4,192.168.1.19'
      A_TarCfg.CipConnMode
      1
      A_TarCfg.UcmmTimeout
      0
      A_TarCfg.ConnMsgTimeout
      0
      A_TarCfg.ConnClose
      Leer lassen
  6. Fügen Sie einen Kontakt mit einer der folgenden Optionen hinzu:
    • Geben Sie in
      Toolbox
       im Feld
      Suchen
       den Text
      XIC
       ein und ziehen Sie das Element links neben den MSG_CIPSYMBOLIC-Funktionsblockeingang auf dem dritten Strompfad.
    • Wählen Sie den dritten Strompfad aus und doppelklicken Sie dann in
      Toolbox
       auf
      XIC
      . Das XIC-Element wird links neben dem MSG_CIPSYMBOLIC-Funktionsblockeingang hinzugefügt.
  7. Erstellen Sie eine Variable für den Kontakt.
    1. Klicken Sie mit der rechten Maustaste auf dem dritten Strompfad auf das
      XIC
      -Element und wählen Sie dann
      Neue Variable
       aus.
    2. Geben Sie in
      Neue Variable
       den Variablennamen
      WriteValue
       ein und wählen Sie dann
      Erstellen
       aus.

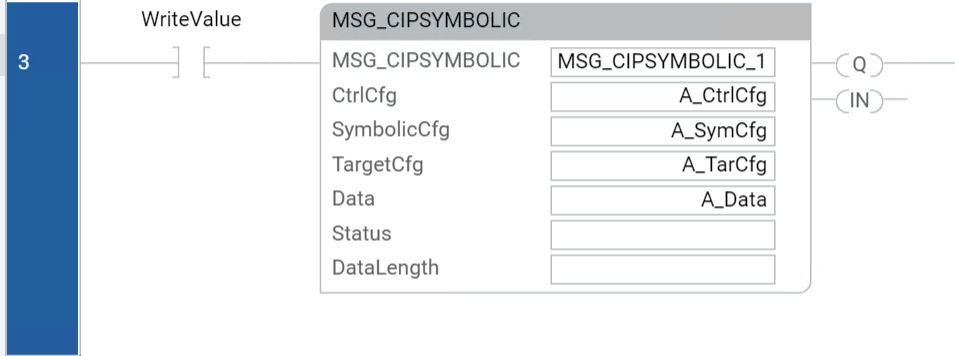

Der dritte Strompfad Ihres Kontaktplan-Programms ähnelt dem in der folgenden Abbildung:
Der dritte Strompfad von MSG_CIPSYMBOLIC
