LOG (Logarithmusbasis 10)

Die LOG-Anweisung berechnet den Logarithmus (Basis 10) Werts vom Typ „Real“.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
LOG
LOG
LOG-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
EN
Eingang
BOOL
Bei True ist die Anweisung aktiviert.
  • TRUE: Ausführen der aktuellen Berechnung.
  • FALSE: Es findet keine Berechnung statt.
Gilt für Kontaktplan-Programme.
IN
Eingang
REAL
Der Wert muss über Null liegen.
LOG
Ausgang
REAL
Logarithmus (Basis 10) des Eingangswerts. Als Ergebnis wird -3,4E+38 für einen IN-Wert von null und einen negativen IN-Wert zurückgegeben.
ENO
Ausgang
BOOL
Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

LOG-Beispiele

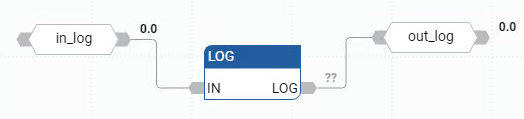

Beispiel für ein LOG-Funktionsblockdiagramm
Beispiel für ein LOG-Funktionsblockdiagramm
Beispiel für einen LOG-Kontaktplan
Beispiel für einen LOG-Kontaktplan

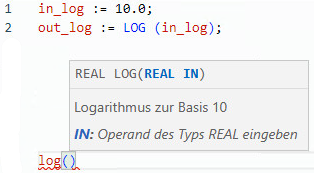

Beispiel für strukturierten LOG-Text
Beispiel für strukturierten LOG-Text
(* ST Equivalence: *)
xpos := ABS (xval);
xlog := LOG (xpos);
Ergebnisse
Ergebnisse
