Ansicht „Inputs“ (Eingabeansicht)

Verwenden Sie „Inputs“ (Eingänge), um die Datenpunkte für das Gerät anzuzeigen oder zu konfigurieren.

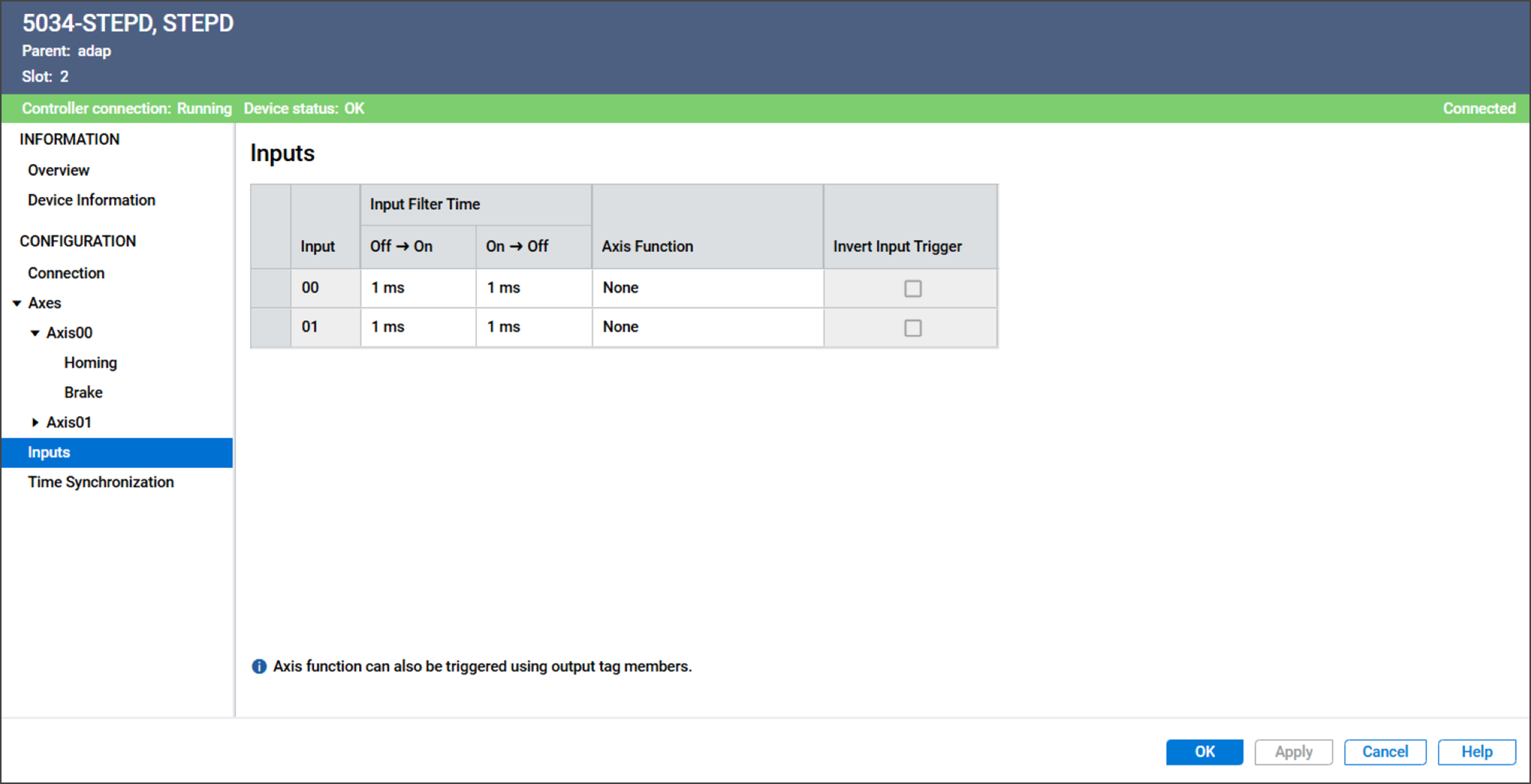

Ansicht „Inputs“ (Eingaben) – Beispiel
Die Ansicht „Inputs“ (Eingaben) enthält diese Parameter:
Parameter
Beschreibung
Input (Eingang)
Zeigt die Eingangsnummer an, für die diese Konfiguration gilt.
Input Filter Time (Eingangsfilterzeit)
Off → On (Aus → Ein)
Definiert, wie lange der EIN-Zustand bei einem Aus/Ein-Eingangsübergang vorliegen muss, bevor das Gerät den Übergang als gültig betrachtet.
Input Filter Time (Eingangsfilterzeit)
On → Off (Ein → Aus)
Definiert, wie lange der AUS-Zustand bei einem Ein/Aus-Eingangsübergang vorliegen muss, bevor das Gerät den Übergang als gültig betrachtet.
Axis Function (Achsenfunktion)
Legt die Achsenfunktion fest, die von dieser Eingabe ausgelöst wird.
  • Keine = Verwenden Sie den Eingang nur als Standard-Digitaleingang.
  • AxisXX – Home = Verwenden Sie den Eingang als Referenzpositions-Schalter, um zu erkennen, wann die Achse die Ausgangsstellung erreicht.
  • AxisXX – Positive Overtravel (AxisXX – Positiver Nachlauf) = Verwenden Sie den Eingang, um die positive Nachlaufgrenze auszulösen.
  • AxisXX – Negative Overtravel (AxisXX – Negativer Nachlauf) = Verwenden Sie den Eingang, um die negative Nachlaufgrenze auszulösen.
Sie können nicht für beide Eingänge die gleiche Achsenfunktion einstellen.
Invert Input Trigger (Umkehren der Eingangsauslösung)
Legt fest, ob der Eingangstrigger invertiert werden soll.
  • Gelöscht – Eine steigende Edge am Eingang löst die Funktion aus.
  • Ausgewählt – Eine fallende Edge am Eingang löst die Funktion aus.
