Fehlerbehebung für das IO-Link-Mastermodul

Gehen Sie zur Fehlerbehebung bei Ihrem Modul wie folgt vor:

Verwenden Sie die Modulstatusanzeigen, um Fehler bei Ihrem Modul zu beheben. Weitere Informationen finden Sie unter Verwenden der Statusanzeigen zur Fehlerbehebung.

Nutzen Sie die Studio 5000 Logix Designer-Anwendung.

Verwenden der Studio 5000 Logix Designer-Anwendung

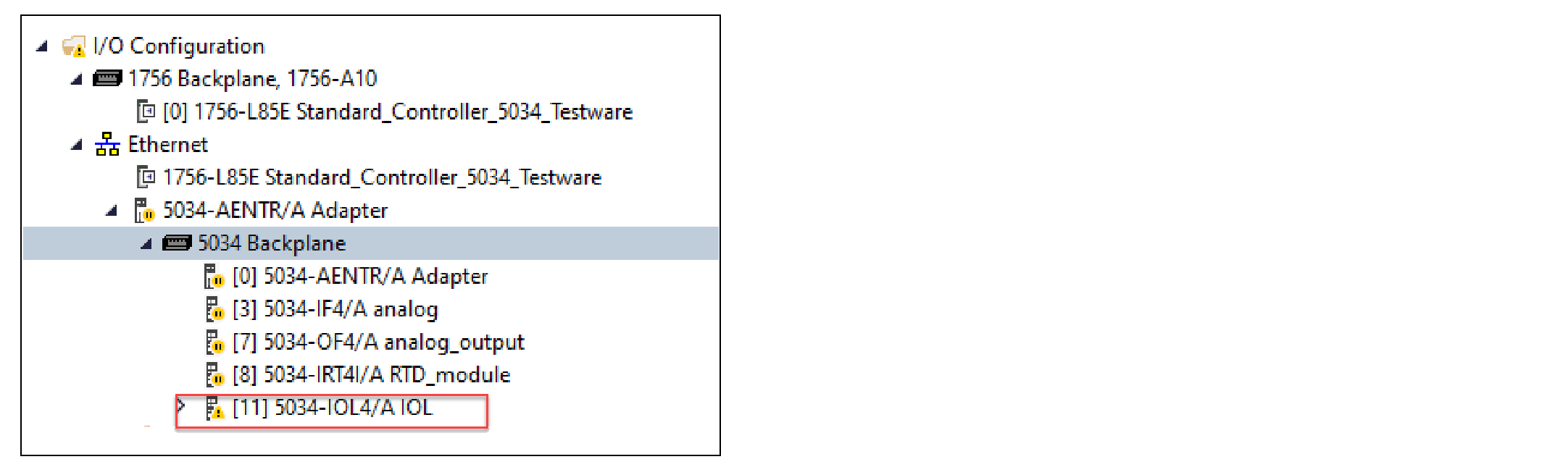

Überprüfen Sie im Steuerungsorganisator, ob ein Warnsymbol für das Modul angezeigt wird.

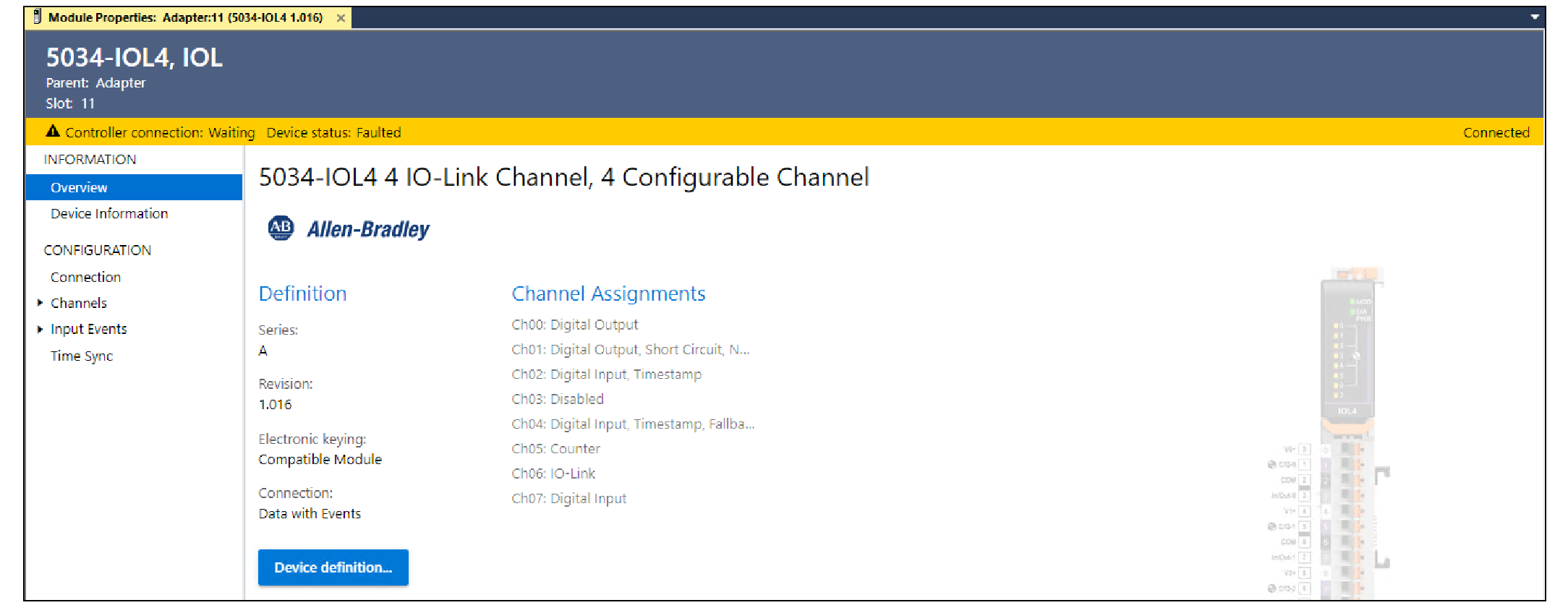

Wenn ein Warnsymbol vorhanden ist, rufen Sie die Moduleigenschaften auf und überprüfen Sie die Statuszeile, um den Fehlertyp zu ermitteln.

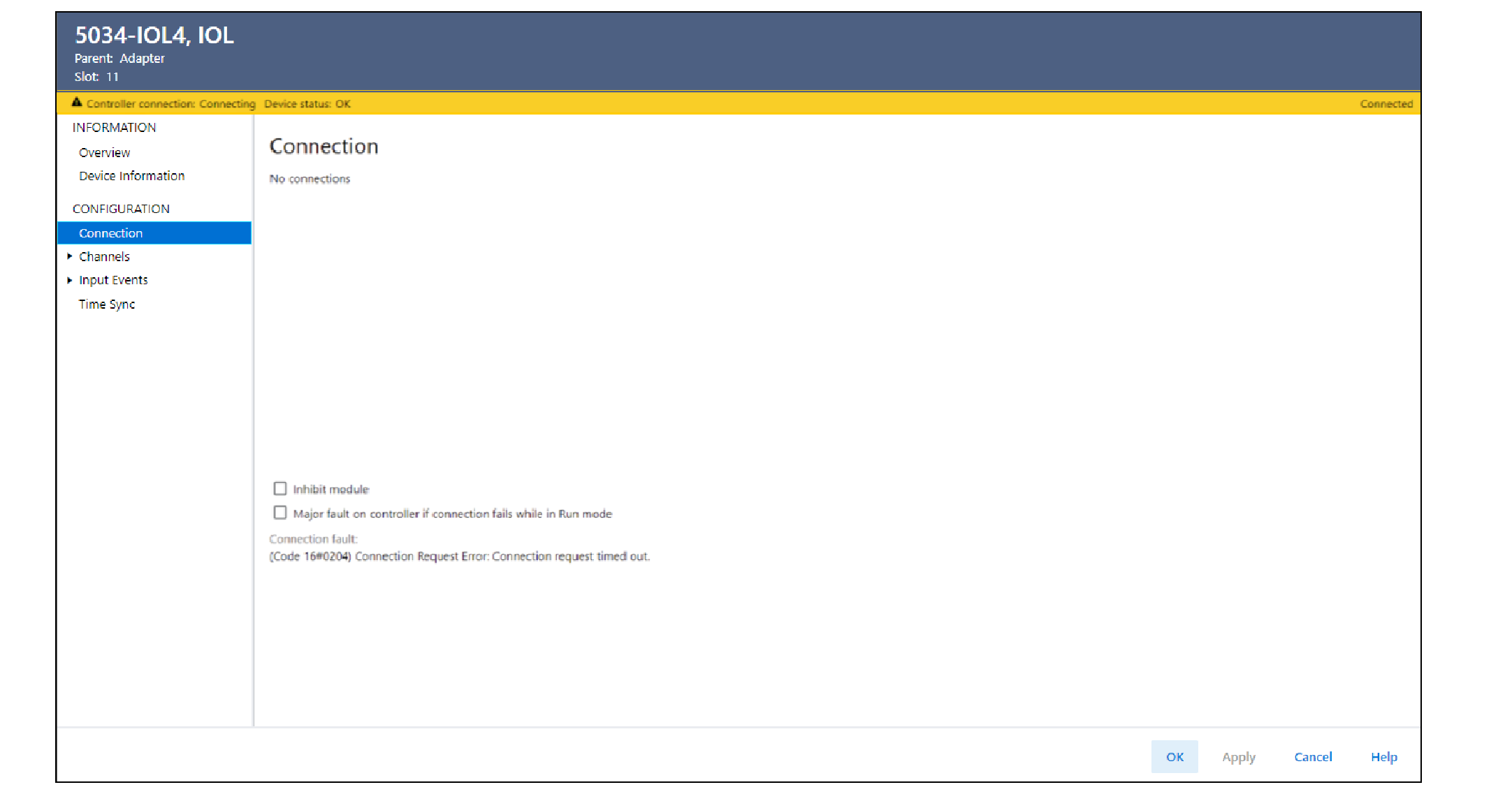

Wenn die Verbindung fehlerhaft ist, navigieren Sie zur Ansicht „Connection“ (Verbindung) und überprüfen Sie den Fehlercode im Bereich „Connection Fault“ (Verbindungsfehler).

Beschreibung des Verbindungsfehlers mit Fehlercode

Fehlercode	Maßnahme
0x204	Rufen Sie die Moduleigenschaften des Adapters auf. Wechseln Sie zur Ansicht „Chassis Information“ (Chassis-Informationen) und überprüfen Sie den Sockelstatus. Wenn ein Fehler vorliegt, überprüfen Sie die Sockeldetails, um den Fehler zu identifizieren.
Keying Error (Codierungsfehler)	Navigieren Sie zur Ansicht „Device Information“ (Geräteinformationen), um zu bestätigen, dass das tatsächlich eingesetzte Modul konform ist oder mit der konfigurierten Identität übereinstimmt. Weitere Informationen finden Sie im Dokument „Electronic Keying in Logix 5000 Control Systems Application Technique“ (Elektronische Codierung in Logix 5000-Steuerungssystemen – Anwendungstechniken), Publikation LOGIX-AT001.
0x10	Wechseln Sie zur Ansicht „Device Information“ (Geräteinformationen) und prüfen Sie die Firmwareversion und den Status des schwerwiegenden Fehlers. Wenn ein Firmware-Update erforderlich ist, aktualisieren Sie die Firmware. Wenn der schwerwiegende Fehler korrigierbar ist, setzen Sie das Modul zurück. Wenn der schwerwiegende Fehler nicht korrigierbar ist, tauschen Sie das Modul aus.

Wenn ein Kanal fehlerhaft ist, navigieren Sie zur Ansicht „Channels“ (Kanäle) → „Chxx“ und wählen Sie „Diagnostics“ (Diagnose) aus, um die Diagnosebedingung des Kanals anzuzeigen.

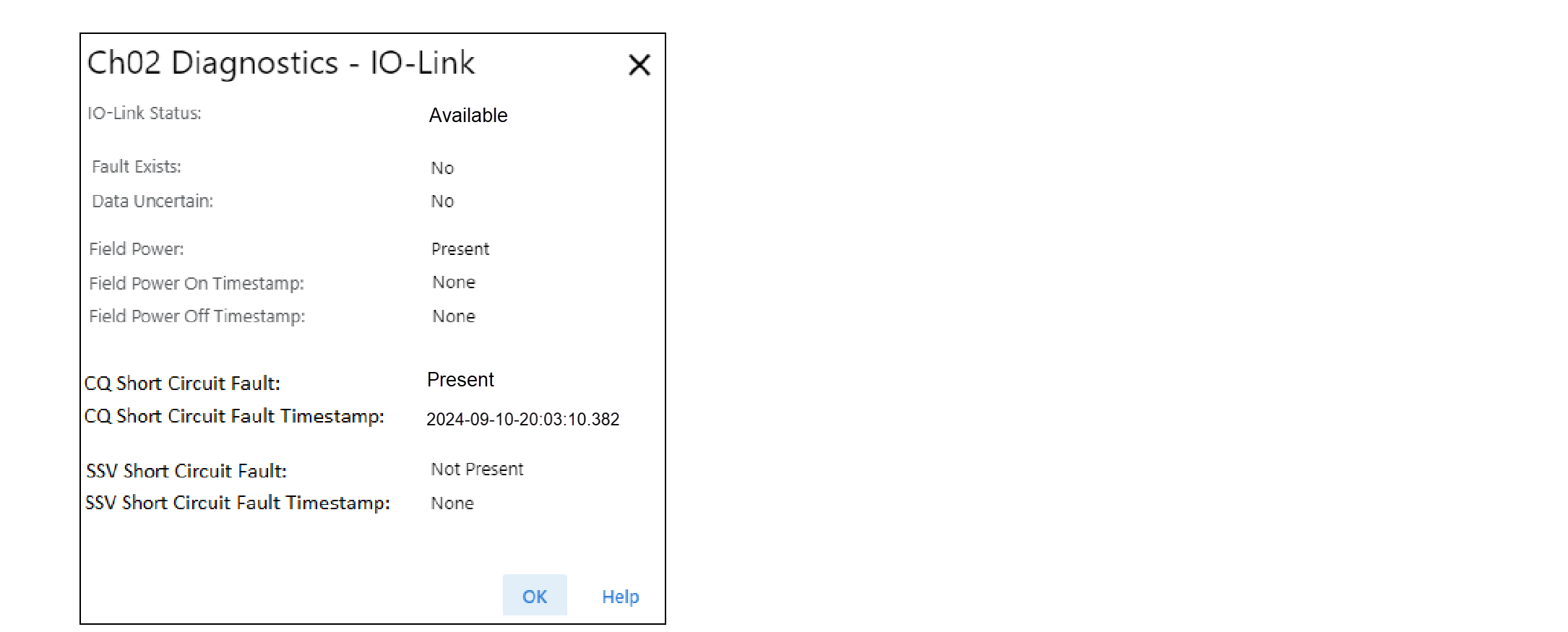

Beispiel für Kanaldiagnose mit CQ-Kurzschlussfehler

Wenn ein Fehler bezüglich der Zeitsynchronisierung vorliegt, wechseln Sie zum Dialogfeld „Device Diagnostics“ (Gerätediagnose), um den Status der Zeitsynchronisierung und die Identität der Grandmaster-Uhr zu überprüfen.

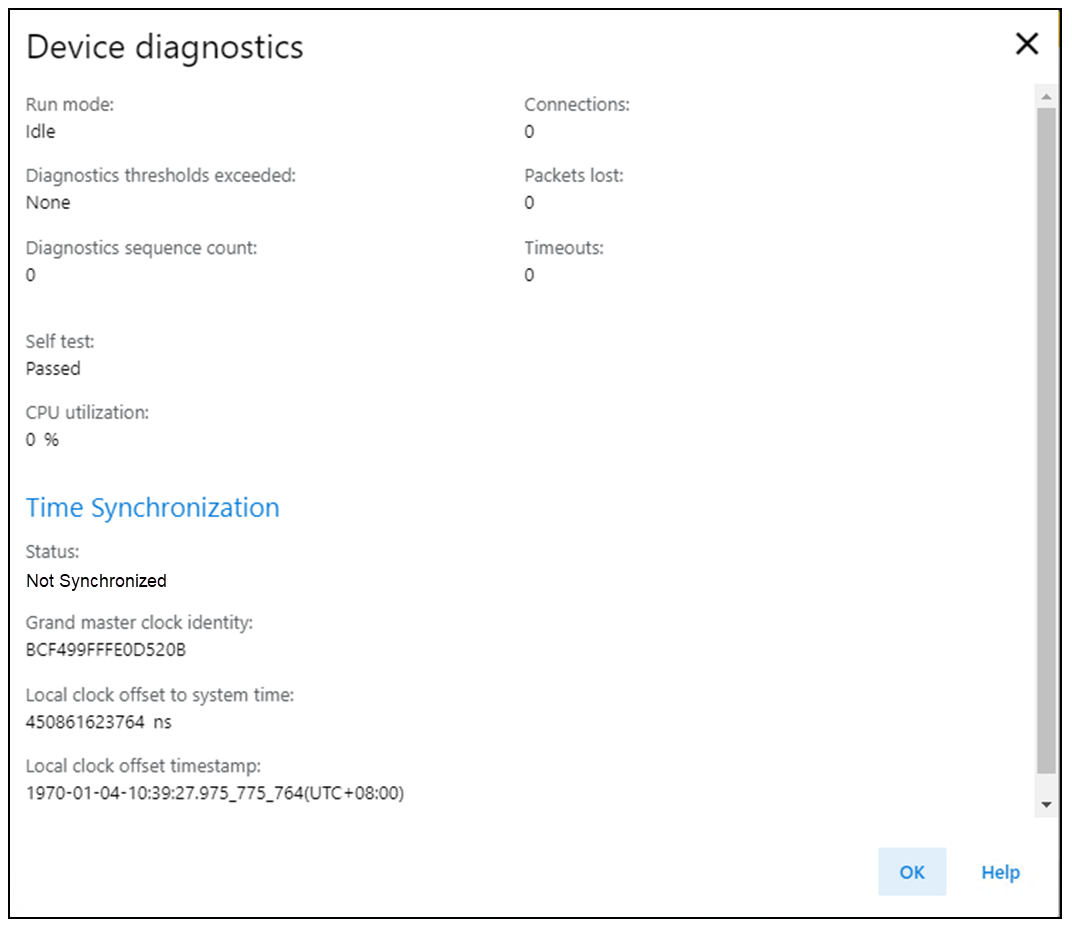

Beispiel für Gerätediagnose mit asynchroner Zeit

Die Identität der Grandmaster-Uhr muss mit der Identität der Grandmaster-Uhr des Netzwerks übereinstimmen. Überprüfen Sie im Dialogfeld „Device Diagnostics“ (Gerätediagnose) außerdem den Status der zeitlichen Synchronisierung für den Adapter.
